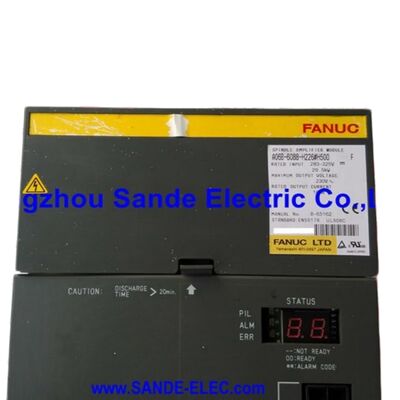

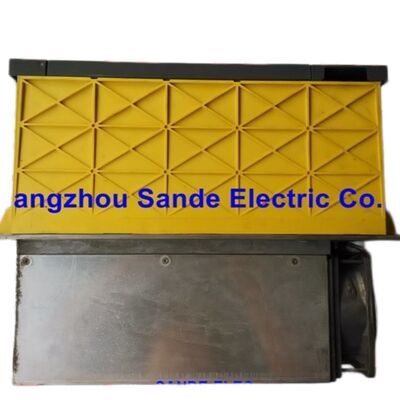

FANUC A06B-6088-H226#H500 আলফা স্পিন্ডল অ্যামপ্লিফায়ার মডিউল
SPM-26 | টাইপ 1 ইন্টারফেস | ইনপুট 283-325 VDC | আউটপুট 230 VAC / 111A | আলফা aP40 / মডেল 26 স্পিন্ডল মোটর | 200V সিরিজ | অভ্যন্তরীণ পিসিবি: A16B-2202-0432 + A20B-1006-0482
FANUC আলফা সিরিজে পারফরম্যান্স এনহ্যান্সমেন্ট
A06B-6088-H226#H500 হল A06B-6088 সিরিজের SPM-22 থেকে একটি উল্লেখযোগ্য আপগ্রেড, যা SPM-22 এর 95A এর তুলনায় 111A রেট করা আউটপুট কারেন্ট সরবরাহ করে। উপলব্ধ কারেন্টের এই 17% বৃদ্ধি H226 কে FANUC আলফা স্পিন্ডল মোটরগুলির জন্য আদর্শ মডিউল করে তোলে যার জন্য উন্নত অবিচ্ছিন্ন টর্ক এবং উচ্চতর ক্ষণস্থায়ী ক্ষমতা প্রয়োজন।
SPM-26 হিসাবে মনোনীত, এই মধ্য-পরিসরের ইউনিটটি সাধারণত FANUC আলফা মডেল 26 এবং aP40 স্পিন্ডল মোটরগুলির সাথে যুক্ত থাকে, যা প্রায়শই অনুভূমিক এবং উল্লম্ব মেশিনিং সেন্টারগুলিতে পাওয়া যায় যা দীর্ঘ উৎপাদন চক্রের সময় উন্নত ধাতু অপসারণ ক্ষমতা দাবি করে।
প্রযুক্তিগত স্পেসিফিকেশন
| পার্ট নম্বর | A06B-6088-H226#H500 |
| সিরিজ | FANUC আলফা SPM (স্পিন্ডল অ্যামপ্লিফায়ার মডিউল) |
| মডেল ডেজিগনেশন | SPM-26 |
| ইন্টারফেস টাইপ | টাইপ 1 |
| ডিসি লিঙ্ক ইনপুট ভোল্টেজ | 283-325 VDC |
| এসি আউটপুট ভোল্টেজ (সর্বোচ্চ) | 230 VAC |
| রেটেড আউটপুট কারেন্ট | 111 A |
| প্রযোজ্য মোটর | FANUC আলফা মডেল 26 / aP40 এসি স্পিন্ডল মোটর |
| ফিডব্যাক ইন্টারফেস | স্ট্যান্ডার্ড আলফা সেন্সর (M / MZ / ম্যাগনেটিক সেন্সর, পজিশন কোডার) |
| কন্ট্রোল পিসিবি | A16B-2202-0432 |
| পাওয়ার পিসিবি | A20B-1006-0482 |
| বাহ্যিক কুলিং ফ্যান | A90L-0001-0335/B |
| অভ্যন্তরীণ কুলিং ফ্যান | A90L-0001-0422 |
| অপারেটিং তাপমাত্রা | 0°C থেকে +55°C |
| স্টোরেজ তাপমাত্রা | −20°C থেকে +60°C |
| রেফারেন্স ম্যানুয়াল | B-65162 |
| সম্পর্কিত সংস্করণ | #H500, #H501, #500CS (সফ্টওয়্যার ভ্যারিয়েন্ট -- অদলবদলযোগ্য নয়) |
| সিরিজের পূর্ববর্তী মডিউল | A06B-6088-H222 (SPM-22, 95A) |
| সিরিজের পরবর্তী মডিউল | A06B-6088-H230 (SPM-30) |
H226 বনাম H222: পারফরম্যান্স তুলনা
যদিও SPM-22 (A06B-6088-H222) এবং SPM-26 (A06B-6088-H226) উভয়ই একই কন্ট্রোল পিসিবি (A16B-2202-0432) এবং টাইপ 1 ইন্টারফেস আর্কিটেকচার শেয়ার করে, তবে মূল পার্থক্যটি পাওয়ার স্টেজে নিহিত। H226 A20B-1006-0482 পাওয়ার বোর্ড ব্যবহার করে, যা বৃহত্তর আলফা স্পিন্ডল মোটরগুলির জন্য প্রয়োজনীয় উচ্চতর 111A অবিচ্ছিন্ন আউটপুট রেটিং সমর্থন করে।
এই উন্নত কারেন্ট ক্ষমতা SPM-26 কে বড়-ব্যাসযুক্ত ফেস মিল, ভারী বোরিং অপারেশন, বা কঠিন উপকরণে উচ্চ-ফিড থ্রেডিং চক্রের সাথে দীর্ঘস্থায়ী কাটিং অপারেশনের সময় টর্কের চাহিদা বজায় রাখতে সক্ষম করে, ওভারলোড অ্যালার্ম প্রতিরোধ করে এবং অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।
মোটর সামঞ্জস্যতা
A06B-6088-H226#H500 বিশেষভাবে FANUC আলফা মডেল 26 এবং aP40 স্পিন্ডল মোটরগুলির জন্য ডিজাইন করা হয়েছে - মধ্য-পরিসরের এসি স্পিন্ডল মোটর যা সাধারণত 15-30 কিলোওয়াট স্পিন্ডল পাওয়ার ক্লাসের মেশিনিং সেন্টারগুলির জন্য নির্দিষ্ট করা হয়। বিশেষ করে aP40 মোটরটি মহাকাশ, ছাঁচ এবং ডাই, এবং সাধারণ জব শপ অ্যাপ্লিকেশনগুলির জন্য একটি পছন্দের পছন্দ ছিল।
টাইপ 1 সেন্সর ইন্টারফেস M সেন্সর, পজিশন কোডার এবং ম্যাগনেটিক সেন্সর ফিডব্যাক বিকল্পগুলিকে সমর্থন করে, FANUC 0, 6, 10, 11, 15, 16i, 18i, এবং 21i সিএনসি কন্ট্রোলগুলির সাথে সম্পূর্ণ সামঞ্জস্যতা প্রদান করে।
পাওয়ার রিজেনারেশন সিস্টেম
আলফা মডিউল পরিবার পাওয়ার সোর্স রিজেনারেশন ক্ষমতা বৈশিষ্ট্যযুক্ত, যা স্পিন্ডল মোটর থেকে ব্রেকিং শক্তিকে তাপ হিসাবে অপচয় করার পরিবর্তে পাওয়ার সাপ্লাই লাইনে ফিরিয়ে আনতে দেয়। H226 মডিউলের জন্য, SPM এবং পাওয়ার সাপ্লাই মডিউল (PSM) এর মধ্যে বিতরণ করা এই সিস্টেম-লেভেল ফাংশন ক্যাবিনেটে তাপ উৎপাদন হ্রাস করে এবং উৎপাদন চক্রের সময় সামগ্রিক শক্তি খরচ কমায়।
অভ্যন্তরীণ সার্কিট বোর্ড কনফিগারেশন
A16B-2202-0432 কন্ট্রোল পিসিবি
সিএনসি-র সাথে সিরিয়াল যোগাযোগ, কারেন্ট কমান্ড জেনারেশন, অ্যালার্ম মনিটরিং, এনভিআরএএম প্যারামিটার স্টোরেজ এবং ফ্রন্ট-প্যানেল ডিসপ্লে কার্যকারিতা পরিচালনা করে। যোগাযোগ-সম্পর্কিত অ্যালার্ম (AL-24, AL-25) এবং সিপিইউ/মেমরি অ্যালার্ম (AL-13, AL-16, AL-17, AL-18) সাধারণত এই বোর্ডের দিকে নির্দেশ করে।
A20B-1006-0482 পাওয়ার পিসিবি
আইজিবিটি ট্রানজিস্টরগুলির জন্য গেট ড্রাইভ সার্কিট, ডিসি বাস সেন্সিং, কারেন্ট পরিমাপ এবং হার্ডওয়্যার সুরক্ষা সার্কিট ধারণ করে ডিসি-টু-এসি পাওয়ার রূপান্তর পরিচালনা করে। অ্যালার্ম 3, 9, 11, 12, এবং 30 সাধারণত পাওয়ার স্টেজ উপাদানগুলির সাথে সমস্যা নির্দেশ করে।
সাধারণ অ্যালার্ম কোড এবং ডায়াগনস্টিকস
AL-01 (মোটর ওভারহিট): স্পিন্ডল মোটর থার্মাল সুইচ, কুলিং ফ্যান এবং ভেন্টিলেশন পথ পরীক্ষা করুন
AL-03 (ডিসি লিঙ্কে ফিউজ উড়ে গেছে): ফিউজ প্রতিস্থাপনের আগে পাওয়ার স্টেজে ওভারকারেন্ট ইভেন্টগুলি তদন্ত করুন
AL-09 (পাওয়ার সেমিকন্ডাক্টরগুলির ওভারহিট): বাহ্যিক এবং অভ্যন্তরীণ কুলিং ফ্যান অপারেশন এবং ক্যাবিনেট এয়ারফ্লো যাচাই করুন
AL-12 (পাওয়ার সার্কিটে ওভারকারেন্ট): ফল্ট লোকেশন বিচ্ছিন্ন করতে U/V/W মোটর লিডগুলি সরান এবং স্পিন্ডল কমান্ড করুন
AL-24 / AL-25 (সিরিয়াল ট্রান্সফার ত্রুটি / স্টপ): প্রথমে সিরিয়াল লিঙ্ক কেবল এবং সংযোগকারীগুলি ডায়াগনোজ করুন, প্রয়োজনে কন্ট্রোল পিসিবি
সফ্টওয়্যার সংস্করণ সামঞ্জস্যতা
#H500 প্রত্যয়টি কন্ট্রোল পিসিবিতে নির্দিষ্ট ফার্মওয়্যার নির্দেশ করে যা স্পিন্ডল প্যারামিটার সামঞ্জস্যতা এবং ফাংশন আচরণকে প্রভাবিত করে। উপলব্ধ সংস্করণগুলির মধ্যে রয়েছে #H500 (মূল), #H501 (সংশোধিত সফ্টওয়্যার), এবং #500CS (বিশেষ স্পেসিফিকেশন)। প্যারামিটার অমিল এবং অপ্রত্যাশিত স্পিন্ডল আচরণ এড়াতে প্রতিস্থাপন ইউনিটগুলির জন্য সঠিক প্রত্যয় মিল অপরিহার্য।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
A06B-6088-H226#H500 কোন স্পিন্ডল মোটর চালানোর জন্য ডিজাইন করা হয়েছে, এবং এটি কি একটি বিদ্যমান ইনস্টলেশনে SPM-22 (H222) প্রতিস্থাপন করতে পারে?
এই মডিউলটি FANUC আলফা মডেল 26 এবং aP40 স্পিন্ডল মোটরগুলির জন্য নির্দিষ্ট করা হয়েছে যার জন্য 111A রেট করা আউটপুট কারেন্ট প্রয়োজন। ছোট মোটর সহ মেশিনগুলিতে H226 কে H222 এর পরিবর্তে প্রতিস্থাপন করা প্রযুক্তিগতভাবে সম্ভব হলেও, মোটর ডেটা সংযুক্ত মোটরের সাথে মেলে তা নিশ্চিত করার জন্য প্যারামিটার যাচাইকরণের প্রয়োজন। যেখানে H226 নির্দিষ্ট করা হয়েছে সেখানে H222 ব্যবহার করলে উপলব্ধ স্পিন্ডল কারেন্ট সীমিত হবে এবং এটি সুপারিশ করা হয় না।
H222 এবং H226 উভয়ই একই A16B-2202-0432 কন্ট্রোল বোর্ড ব্যবহার করে। এর মানে কি দুটি মডিউল অদলবদলযোগ্য?
না। যদিও তারা একই কন্ট্রোল পিসিবি শেয়ার করে, পাওয়ার বোর্ডগুলি ভিন্ন এবং এনভিআরএএম-এ সংরক্ষিত মোটর প্যারামিটারগুলি বিভিন্ন মোটর রেটিংয়ের সাথে মেলে। ফার্মওয়্যার সংস্করণগুলি স্পিন্ডল ফাংশন আচরণকেও প্রভাবিত করে। এই মডিউলগুলিকে মোটর-মেলানো অ্যাসেম্বলি হিসাবে বিবেচনা করা উচিত, অদলবদলযোগ্য পাওয়ার স্টেজ হিসাবে নয়।
টাইপ 1 ইন্টারফেস ডেজিগনেশন সিএনসি সিস্টেম সামঞ্জস্যতার জন্য কী বোঝায়?
টাইপ 1 স্ট্যান্ডার্ড স্পিন্ডল কন্ট্রোল ফাংশনগুলিকে সমর্থন করে যার মধ্যে ভেরিয়েবল স্পিড, স্পিন্ডল ওরিয়েন্টেশন, গিয়ার সিলেকশন, বেসিক সিঙ্ক্রোনাইজেশন এবং স্পিড/পজিশন ফিডব্যাক অন্তর্ভুক্ত। এটি FANUC সিরিয়াল স্পিন্ডল লিঙ্কের মাধ্যমে যোগাযোগ করে এবং FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i, এবং 30i/31i/32i সিএনসি প্রজন্মের সাথে সামঞ্জস্যপূর্ণ।
AL-09 (পাওয়ার সেমিকন্ডাক্টর ওভারহিট) দেখা যাচ্ছে। প্রথমে কী পরীক্ষা করা উচিত?
সঠিক অপারেশনের জন্য বাহ্যিক 12mm ফ্যান (A90L-0001-0335/B) এবং অভ্যন্তরীণ 60mm কুলিং ফ্যান (A90L-0001-0422) উভয়ই পরীক্ষা করুন, নিশ্চিত করুন যে তারা অবাধে ঘুরছে এবং এয়ার প্যাসেজগুলি বাধাহীন। ভারী অপারেশনের প্রতি 2-3 বছরে প্রোঅ্যাকটিভ ফ্যান প্রতিস্থাপন স্ট্যান্ডার্ড প্রতিরোধমূলক রক্ষণাবেক্ষণ।
H226 এর #H500 সংস্করণ কি নতুন পাওয়া যায়, নাকি শুধুমাত্র রিফারবিশড/মেরামত করা ইউনিট হিসাবে?
একটি পরিপক্ক পণ্য লাইন হিসাবে, ফ্যাক্টরি-নতুন উৎপাদন নির্ভরযোগ্যভাবে উপলব্ধ নয়। সরবরাহ বাজার FANUC-বিশেষজ্ঞ মেরামত কেন্দ্র থেকে রিফারবিশড ইউনিট, পরিবেশকদের কাছ থেকে পুরানো-নতুন স্টক এবং পরীক্ষিত ব্যবহৃত ইউনিট নিয়ে গঠিত। ক্রয়ের আগে প্যারামিটার অমিল এবং অপ্রত্যাশিত স্পিন্ডল আচরণ এড়াতে সঠিক প্রত্যয় মিল এবং পরীক্ষা পদ্ধতি যাচাইকরণ নিশ্চিত করুন।
