পাওয়ার সাপ্লাই মডিউল A06B-6077-H111 AO6B-6O77-H111 A06B6077H111

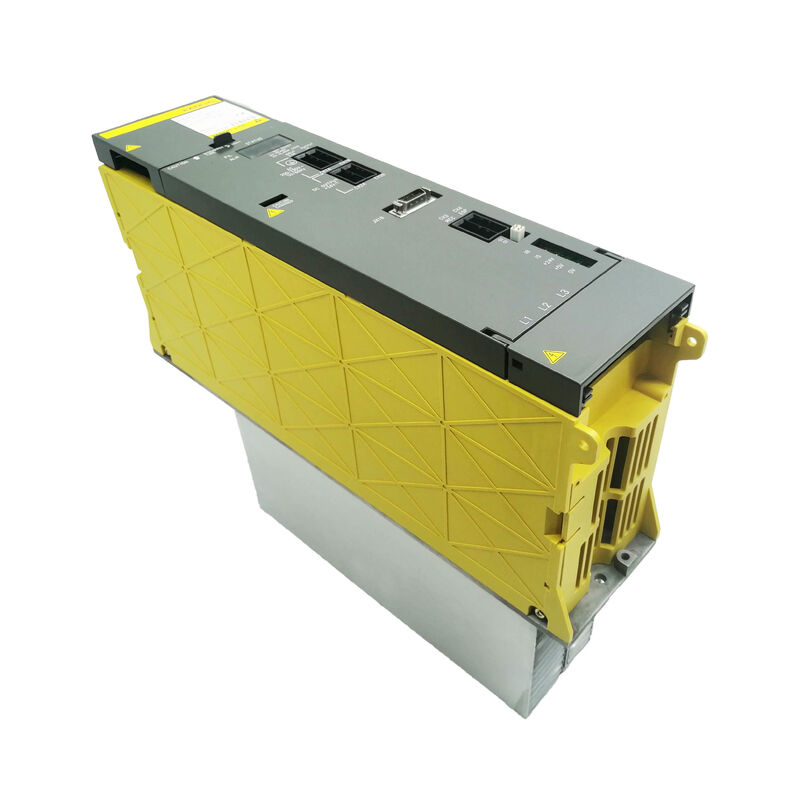

FANUC A06B-6077-H111∙ আলফা পিএসএম-১১ পাওয়ার সাপ্লাই মডিউল ১৩.২ কিলোওয়াট/৯০ মিমি/২৮৩/৩২৫ ভোল্ট/সিএনসি এবং রোবট

অর্ডার দেওয়ার আগে হিটসিঙ্ক ভেরিয়েন্ট পরীক্ষা করুন

A06B-6077-H111 দুটি শারীরিকভাবে পৃথক হিটসিঙ্ক কনফিগারেশনে বিদ্যমান।মডিউল বেস এ হিটসিঙ্ক মাউন্ট জ্যামিতি বৈকল্পিক মধ্যে ভিন্ন √ ক্যাবিনেট পরিবর্তন ছাড়া interchangeable নাসাধারণ পণ্য তালিকা প্রায়ই এই বিবরণ বাদ দেয়, কিন্তু এটি ব্যবহারিকভাবে গুরুত্বপূর্ণঃভুল ভেরিয়েন্ট অর্ডার মানে প্রতিস্থাপন মেশিনের মাউন্ট বিন্যাস মাপসই করা হবে না.

অর্ডার করার আগে, মূল পিএসএম-১১ এর পিছন এবং নীচের অংশের ছবি তুলুন যা হিটসিঙ্ক মাউন্ট জ্যামিতি দেখায়। এই ছবিগুলি সরবরাহকারীকে সরবরাহ করুন এবং নিশ্চিত করুন যে তারা কোন রূপটি শিপিং করছে।এটাতে একদিন সময় লাগেবিকল্পটি হ'ল মূল মডিউলটি অপসারণ করা এবং মেশিনটি খোলা থাকার পরে অসম্পূর্ণতা আবিষ্কার করা, ডাউনটাইমে অনেক বেশি খরচ হয়।

আলফা পিএসএম ফ্যামিলিতে পিএসএম-১১

পিএসএম-১১ এ০৬বি-৬০৭৭ সিরিজের মাঝখানে অবস্থিত। ৯০ মিমি প্রস্থে এটি পিএসএম-৫.৫ (৬০ মিমি) এর চেয়ে প্রশস্ত এবং পিএসএম-১৫ এর সমান প্রস্থ। The single internal 150A transistor operates well below its peak electrical capability at the 49A rated input current — this thermal headroom contributes to the module's generally good service life under normal operating conditions.

দুটি হার্ডওয়্যার সংশোধন বিদ্যমান। সংশোধন এ ওয়্যারিং বোর্ড A16B-2202-0461 ব্যবহার করে; সংশোধন বি A16B-2202-0661 ব্যবহার করে।উভয় একই নিয়ন্ত্রণ PCB ব্যবহার (A16B-2202-0420) এবং মেশিনে কার্যকরীভাবে অভিন্ন ⇒ সংশোধন পার্থক্য শুধুমাত্র বোর্ড স্তরের মেরামত জন্য প্রাসঙ্গিক, সিস্টেম-স্তরের প্রতিস্থাপনের জন্য নয়। একটি সংশোধন B মডিউল কোন সমন্বয় ছাড়াই একটি সংশোধন A এর জায়গায় সঠিকভাবে কাজ করে।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ হিটসিঙ্ক দুটি বৈকল্পিক আছে, সঠিকটি কিভাবে চিহ্নিত করা যায়?

আসল পিএসএম-১১ এর পিছন এবং নীচের অংশের ছবি তুলুন যখন এটি এখনও মেশিনে থাকে, তা স্পষ্টভাবে হিটসিঙ্ক মাউন্ট জ্যামিতি দেখায়।এই ছবিগুলি সরবরাহকারীর কাছে পাঠান এবং তারা কোন ভেরিয়েন্ট সরবরাহ করছে তা নিশ্চিত করতে বলুনযদি মডিউলটি ইতিমধ্যেই সরিয়ে ফেলা হয় এবং ছবি পাওয়া না যায়, তবে উভয় বৈকল্পিকের স্টক সহ একটি পিএসএম -১১ বিশেষজ্ঞ ক্যাবিনেটের বিন্যাসের বিশদ বিবরণের ভিত্তিতে সঠিকটি সনাক্ত করতে সহায়তা করতে পারে।

প্রশ্ন ২ঃ PSM-11 এর B সংস্করণ কোন সংশোধন ছাড়াই A সংস্করণকে প্রতিস্থাপন করতে পারে?

হ্যাঁ. উভয় সংশোধন একই আউটপুট উত্পাদন এবং মেশিনে একই কাজ করে. কোন পরামিতি পরিবর্তন বা তারের পরিবর্তন প্রয়োজন হয়.সংশোধনী পার্থক্য শুধুমাত্র বোর্ড স্তরের মেরামত সম্পাদন এবং সঠিক প্রতিস্থাপন তারের বোর্ড সরবরাহ করার সময় প্রাসঙ্গিক.

প্রশ্ন 3: আমার মেশিনে একটি এসভিএম 1-40 এবং একটি ছোট এসপিএম রয়েছে। পিএসএম -11 সঠিক আকারের?

এসভিএম১-৪০ প্রায় ৫.৫-৭ কিলোওয়াট সার্ভো মোটর আউটপুটের সাথে মিলে যায়; এসপিএম এর স্পিন্ডল আউটপুট যোগ করা বেশিরভাগ কনফিগারেশনে পিএসএম-৫.৫ এর ক্ষমতা ছাড়িয়ে যৌগিক লোড এনে দেয়। পিএসএম-১১ এ ১৩।2 কিলোওয়াট হেডরুমের সাথে এই সংমিশ্রণটি কভার করেপিএসএম-৫.৫ এর আকার কম হবে এবং এটি একই সময়ে লোড করার সময় AL-04 ভোল্টেজ ড্রপ এলার্ম তৈরি করবে।

প্রশ্ন ৪ঃ এই মডিউলটি কোন সিএনসি মেশিনে নয়, একটি ফ্যানুক রোবটে চলে যাবে। কোন কনফিগারেশন পার্থক্য আছে?

না, পিএসএম-১১ হার্ডওয়্যার, অ্যালার্ম আচরণ এবং ডিসি বাস আউটপুটের দিক থেকে একই, সেটা সিএনসি সার্ভো সিস্টেম বা রোবট জয়েন্ট ড্রাইভ সিস্টেম কিনা।কোন অভ্যন্তরীণ সেটিংস CNC এবং রোবট অ্যাপ্লিকেশন মধ্যে পার্থক্য আছে.

প্রশ্ন ৫ঃ একজন সরবরাহকারী একটি পিএসএম-১১ সরবরাহ করেন যা "পরীক্ষিত, কোন অ্যালার্ম নেই" বলে বর্ণনা করা হয়েছে। এটি একটি উৎপাদন মেশিনের জন্য পর্যাপ্ত?

স্ট্যাটিক বেঞ্চ পাওয়ার-আপ এ "পরীক্ষিত, কোন অ্যালার্ম" মডিউল পাওয়ার আপ নিশ্চিত করে এবং বাস ভোল্টেজ কোন লোড এ প্রদর্শিত হয়। এটি প্রকৃত লোড বর্তমান অধীনে ট্রানজিস্টর কর্মক্ষমতা যাচাই করে না,অপারেটিং তাপমাত্রায় ফ্যানের পর্যাপ্ততা, অথবা মডিউলের অপারেটিং তাপমাত্রা পরিসীমা জুড়ে প্রাক-চার্জ আচরণ।সরবরাহকারীর কাছ থেকে উত্স যা মোটর লোড সংযুক্ত একটি প্রকৃত আলফা ড্রাইভ সিস্টেমের লোড অধীনে পরীক্ষা করে, এবং ইনস্টলেশনের তারিখ থেকে 12 মাসের গ্যারান্টি সরবরাহ করে, শিপিংয়ের তারিখ থেকে নয়।
