| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A06B-0371-B177 |
পার্ট নম্বরঃA06B-0371-B177 (এছাড়াও A06B0371B177)
সিরিজ:ফ্যানুক আলফা (এ) সিরিজ এসি সার্ভো মোটর
মডেলঃα1 / 3000
কনফিগারেশনঃকীওয়ে সহ ক্যাপার শ্যাফ্ট, 90 ভি ডিসি স্প্রিং-অ্যাপ্লাইড ব্রেক, আই 64 পরম এনকোডার, আইপি 67
নামমাত্র আউটপুটঃ0.3 কিলোওয়াট
স্টল টর্চঃ১ এনএম
সর্বোচ্চ গতিঃ3,000 RPM
মোটর ভোল্টেজঃ90 ভিএসি
নামমাত্র বর্তমানঃ2.5 এ
নামমাত্র ফ্রিকোয়েন্সিঃ২০০ হার্জ
ধাপ:৩-পর্ব
সংশ্লিষ্ট এনকোডারঃA860-0365-T001 (I64 পলস এনকোডার)
সামঞ্জস্যপূর্ণ সিএনসিঃসিরিজ 0, 15, 16, 18, 20, 21
অবস্থা:নতুন / পুনর্নির্মাণ / অতিরিক্ত

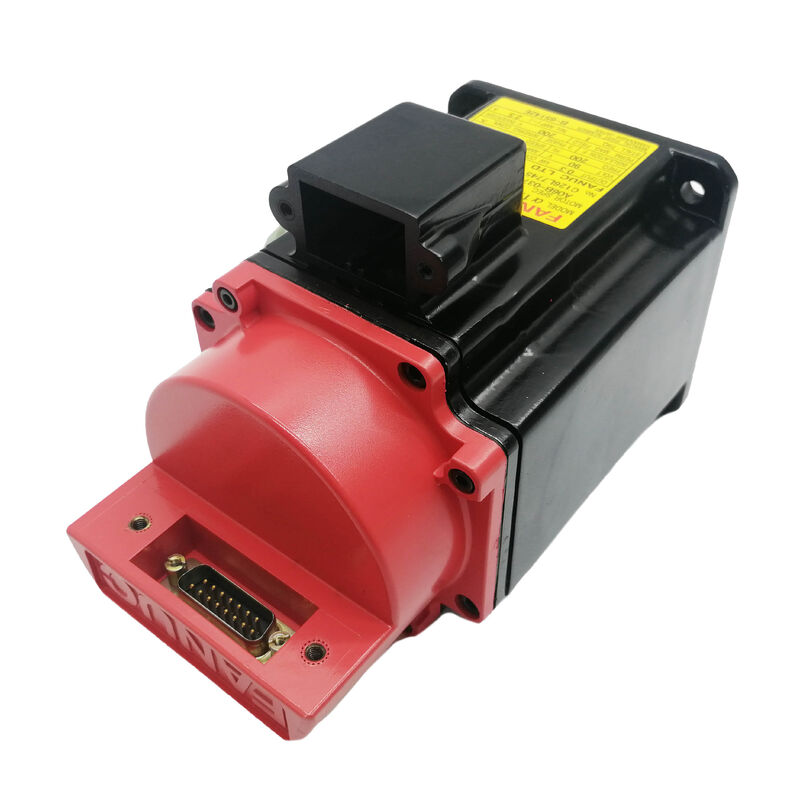

দ্যFanuc A06B-0371-B177এটি একটি কম্প্যাক্ট আলফা সিরিজ এসি সার্ভো মোটর ¢ মডেল α1/3000 ¢ 0.3 kW এর নামকরণ করা হয়েছে 1 Nm স্ট্যান্ড টর্ক এবং 3,000 RPM সর্বোচ্চ গতি।
90 ভোল্ট থ্রি-ফেজ, 200 হার্জ এবং 2.5A এ কাজ করে, B177 ভেরিয়েন্টটি একটি 90 ভোল্ট ডিসি স্প্রিং-প্রয়োগ করা ব্রেক এবং I64 পরম এনকোডার বহন করে।
এটি মূল ফ্যানুক আলফা সিরিজের ফিড মোটর রেঞ্জের সবচেয়ে হালকা প্রান্তে ফিট করেঃ কমপ্যাক্ট সিএনসি মেশিন টুলগুলিতে ছোট অক্ষের অ্যাপ্লিকেশন যেখানে 1 এনএম স্ট্যান্ড টর্ক অক্ষের বোঝার জন্য পর্যাপ্ত,এবং যেখানে মোটর এর কম্প্যাক্ট আকার, কোপিয়ার শ্যাফ্ট ইন্টারফেস, এবং সম্পূর্ণ আইপি 67 পরিবেশগত সুরক্ষা এটি উপযুক্ত পছন্দ করে তোলে।
বেশিরভাগ আলফা সিরিজের মোটরগুলিতে আইপি 67 রেটিং ′′ আইপি 65 স্ট্যান্ডার্ডের এক ধাপ উপরে ′′ এটিকে মেশিনের সর্বাধিক ভিজা, সর্বাধিক তরল-প্রতিষ্ঠিত অবস্থানের জন্য নির্বাচিত একটি মোটর হিসাবে চিহ্নিত করে।আইপি 67 আইপি 65 এর জেট-ওয়াটার প্রতিরোধের পাশাপাশি অস্থায়ী নিমজ্জনের বিরুদ্ধে সুরক্ষা প্রদান করে, যার কারণে এই যোগ্যতাটি শীতল তরল সরবরাহের অঞ্চলের কাছাকাছি বা মেশিনের অক্ষগুলিতে ইনস্টল করা মোটরগুলিতে প্রদর্শিত হয় যেখানে পরিষ্কার বা বন্যার অবস্থার সময় মোটর দেহটি ডুবে যেতে পারে।
"রেড ক্যাপ" সংযোগকারী কভার ′′ মূল ফ্যানাক আলফা প্রজন্মের ভিজ্যুয়াল স্বাক্ষর ′′ এই মোটরের প্রজন্মকে শপিং ফ্লোরে এক নজরে চিহ্নিত করে,এটিকে পরবর্তী আলফা আই সিরিজের মোটর থেকে আলাদা করে যার সংযোগকারী নকশা আলাদা.
এই প্রজন্মের প্রেক্ষাপটটি খুচরা যন্ত্রাংশ সরবরাহ, পরিবর্ধক নির্বাচন এবং এনকোডার ব্যাটারি রক্ষণাবেক্ষণের জন্য গুরুত্বপূর্ণঃ A06B-0371-B177 আলফা সিরিজ পরিবর্ধক প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে,আলফা আই (এআইএস) প্রজন্ম নয়, এবং তার পরম এনকোডার পাওয়ার চক্র জুড়ে অবস্থান ধরে রাখার জন্য CNC এ একটি ব্যাটারি প্রয়োজন।
| প্যারামিটার | মূল্য |
|---|---|
| নামমাত্র আউটপুট | 0.3 কিলোওয়াট |
| স্টল টর্চ | ১ এনএম |
| সর্বাধিক গতি | 3,000 RPM |
| মোটর ভোল্টেজ | 90 ভিএসি |
| নামমাত্র বর্তমান | 2.5 এ |
| নামমাত্র ফ্রিকোয়েন্সি | ২০০ হার্জ |
| পর্যায় | ৩-পর্ব |
| শ্যাফ্টের ধরন | কীওয়ে দিয়ে ট্যাপার |
| ব্রেক | 90 ভি ডিসি স্প্রিং প্রয়োগ |
| এনকোডার | I64 পরম পালস কোডার |
| সংশ্লিষ্ট এনকোডার P/N | A860-0365-T001 |
| প্রবেশ সুরক্ষা | আইপি ৬৭ |
| সিরিজ | ফ্যানুক আলফা A06B-0371 |
| সামঞ্জস্যপূর্ণ সিএনসি | সিরিজ 0, 15, 16, 18, 20, 21 |
1 এনএম স্টল টর্ক এবং 0.3 কেডব্লিউ এ, α1/3000 ফ্যানুক আলফা সিরিজের কমপ্যাক্ট ফিড মোটর পরিসরের প্রবেশের পয়েন্ট। আলফা লাইনআপে এই মোটরটি কোথায় বসে তা বোঝা সহজঃমডেলের নামকরণে স্ল্যাশের আগে থাকা সংখ্যাটি নিউটন-মিটারে স্ট্যান্ড টর্ক।.
α1/3000 1 Nm উত্পাদন করে। α2/3000 (A06B-0373 সিরিজ) 2 Nm উত্পাদন করে। α3/3000 এবং α6/3000 ধীরে ধীরে উপরে উঠে যায়, প্রতিটি ভারী অক্ষের বোঝার জন্য উপলব্ধ টর্ক দ্বিগুণ করে।
α1/3000 ছোট থেকে মাঝারি সিএনসি মেশিন টুলগুলির ক্ষুদ্রতম অক্ষগুলিতে নির্দিষ্ট করা হয়েছিলঃ টার্নিং সেন্টারে সাব-স্পিন্ডল অবস্থান, হালকা টুলিং সহ কমপ্যাক্ট মেশিনিং সেন্টারে ঘূর্ণন টেবিলের অক্ষগুলি,ছোট উল্লম্ব মেশিনিং সেন্টারে চতুর্থ অক্ষের ঘূর্ণনশীল সূচক, এবং কমপ্যাক্ট গ্রাভিং এবং যথার্থ ড্রিলিং মেশিনগুলিতে ফিড অক্ষ যেখানে টেবিলের ভর কম এবং কাটা শক্তিগুলি পরিমিত।
৩,০০০ RPM সর্বোচ্চ গতি একটি ১০ মিমি পিচ বল স্ক্রুতে ৩০ মিটার/মিনিট দ্রুত ট্র্যাভার্স প্রদান করে, যার সাথে ১ঃ১ ক্যাপলিং রয়েছে। এই শ্রেণীর মেশিন অক্ষের জন্য স্ট্যান্ডার্ড দ্রুত ট্র্যাভার্স।
২০০ হার্টজ এবং ২.৫ এ এ 90 ভোল্ট মোটর ভোল্টেজ নামমাত্র রেট এ α1/3000 এর বৈদ্যুতিক স্বাক্ষর।
এই পরামিতিগুলি মোটর নাম প্লেটে প্রদর্শিত হয় এবং এই মানগুলি যা আলফা সিরিজের সার্ভো এম্প্লিফায়ারের বর্তমান নিয়ন্ত্রণ লুপটি এই মোটর টাইপের জন্য ডিজাইন করা হয়েছে।
সিএনসি সার্ভো প্যারামিটার টেবিলে সঠিক মোটর টাইপ প্যারামিটার সেট করা নিশ্চিত করে যে এম্প্লিফায়ারটি এই নামপ্লেটের মানগুলির সাথে মেলে সঠিক বর্তমান নিয়ন্ত্রণ প্রয়োগ করে।
A06B-0371-B177 এর কোপিয়ার শ্যাফ্টটি স্ব-কেন্দ্রিক হস্তক্ষেপ ফিট সরবরাহ করে যা আলফা সিরিজের কোপিয়ার শ্যাফ্ট সার্ভো মোটরগুলির বৈশিষ্ট্যযুক্ত।
কপিয়ার জ্যামিতি কপলিং হাবকে শ্যাফ্টের উপর কেন্দ্রীভূতভাবে টানছে যখন রিটেনশন ফাস্টেনারটি টানছে,একটি সোজা কীওয়ে ফিট এর কৌণিক অবস্থান সীমাবদ্ধতা ছাড়াই মোটর শ্যাফ্ট এবং চালিত উপাদানগুলির মধ্যে সুনির্দিষ্ট রেডিয়াল সারিবদ্ধতা তৈরি করে.
কীওয়েটি কোপারের হস্তক্ষেপ ফিটকে ইতিবাচক ঘূর্ণন ব্যস্ততা যুক্ত করে।
1 এনএম স্ট্যান্ড টর্ক
