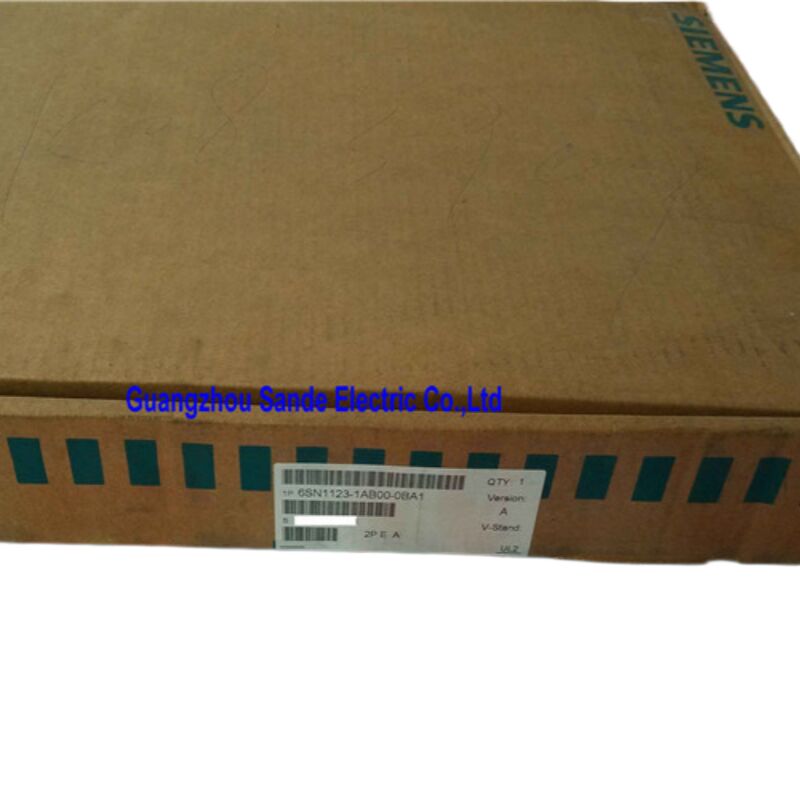

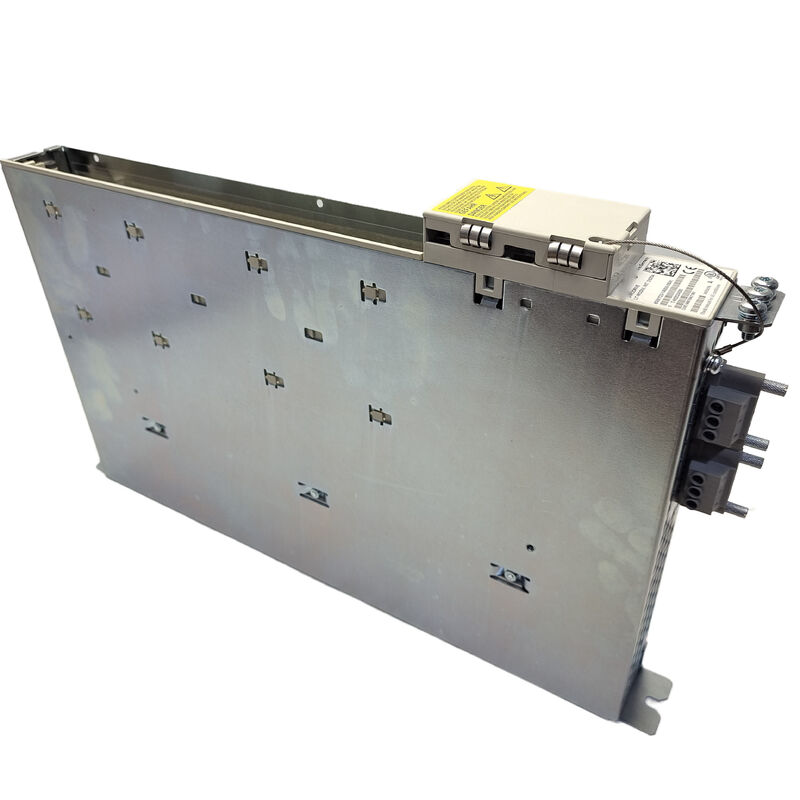

সিমেন্স 6SN1123-1AB00-0BA1 SIMODRIVE 611 পাওয়ার মডিউল, 2-অক্ষ, 25A, অভ্যন্তরীণ কুলিং

পণ্যের সংক্ষিপ্ত বিবরণ

দ্য6SN1123-1AB00-0BA1এটি সিমেন্সের দীর্ঘদিনের প্রতিষ্ঠিত একটি দ্বৈত অক্ষের পাওয়ার মডিউলসিমোড্রাইভ ৬১১সার্ভো ড্রাইভ প্ল্যাটফর্ম ∙ একটি সিস্টেম যা কয়েক দশক ধরে বিশ্বজুড়ে সিএনসি মেশিন টুলগুলিকে চালিত করেছে।২৫ এএবং একক মডিউল থেকে একই সময়ে দুটি মোটর অক্ষ চালানোর ক্ষমতা,এই ইউনিট প্রকৌশল ব্যবহারিকতা ধরনের প্রতিনিধিত্ব করে যে SIMODRIVE 611 সিরিজ যন্ত্রপাতি কেন্দ্রে একটি মান ফিক্সচার তৈরি, টার্নিং সেল, এবং সিনুমেরিক কন্ট্রোল চালানো মিলিং মেশিন।

মডিউলটি উচ্চ-শক্তির রূপান্তর কাজ পরিচালনা করেঃ এটি সিমোড্রাইভ 611 ইনফিড মডিউল দ্বারা সরবরাহিত ডিসি বাস শক্তি গ্রহণ করে, এটি সঠিকভাবে নিয়ন্ত্রিত তিন-ফেজ এসি আউটপুট,এবং সংযুক্ত সার্ভো বা স্পিন্ডল মোটর যে আউটপুট বিতরণ. ইন্টেলিজেন্স √ বর্তমান লুপ নিয়ন্ত্রণ, গতি নিয়ন্ত্রণ, অবস্থান নির্ধারণ √ নিয়ন্ত্রণ মডিউল যা ড্রাইভ রেলের পাশে মাউন্ট করা হয়। একসাথে তারা একটি সম্পূর্ণ ড্রাইভ অক্ষ গঠন করে।

টেকনিক্যাল স্পেসিফিকেশন

সিমোড্রাইভ ৬১১ সিস্টেম কিভাবে গঠন করা হয়েছে এবং এই মডিউলটি কোথায় ফিট করে

এই মডিউলটি কী করে তা বোঝার জন্য SIMODRIVE 611 ক্যাবিনেটটি কীভাবে সংগঠিত হয়েছে তা সংক্ষিপ্তভাবে দেখার প্রয়োজন।

একটি সম্পূর্ণ SIMODRIVE 611 ড্রাইভ গ্রুপ একটিইনফিড/পুনরুদ্ধার মডিউল, যা ইনকামিং থ্রি-ফেজ নেট সরবরাহ সংশোধন করে এবং ভাগ করা ডিসি বাস বজায় রাখে। ক্যাবিনেটের প্রতিটি পাওয়ার মডিউল সেই বাস থেকে আঁকে। এই গ্রুপে 6SN1123-1AB00-0BA1 স্লট,ড্রাইভ রেল উপর বসে, এবং মডিউল ইন্টারকানেকশন সিস্টেমের মাধ্যমে DC বাস সংযোগ করে, মডিউলগুলির মধ্যে পৃথক পাওয়ার তারের প্রয়োজন হয় না।

সরাসরি এই পাওয়ার মডিউল উপর মাউন্ট করা হয় একটিনিয়ন্ত্রণ মডিউলপাওয়ার মডিউল এবং কন্ট্রোল মডিউল জুড়ি একটি সম্পূর্ণ ড্রাইভ অক্ষ গঠন করে ′′ অথবা এই ক্ষেত্রে,একক মডিউল প্রস্থের মধ্যে দুটি সম্পূর্ণ অক্ষ. এই দ্বৈত-অক্ষ নকশা একটি আপস নয়; এটি একটি ইচ্ছাকৃত স্থান-সংরক্ষণ বৈশিষ্ট্য যা দুটি নিম্ন-বর্তমান অক্ষকে একটি স্লট ভাগ করার অনুমতি দেয়, ড্রাইভ ক্যাবিনেট কমপ্যাক্ট রাখে।

মডিউলটি ক্যাবিনেটের প্রতিরক্ষামূলক এবং সুইচিং উপাদানগুলির সাথেও ইন্টারফেস করেঃ লাইন কন্টাক্টর, কমিউটিং রিঅ্যাক্টর এবং লাইন ফিল্টার।এই সব আপস্ট্রিম বসতে এবং SIMODRIVE 611 সিস্টেম নকশা অংশ.

অভ্যন্তরীণ শীতলকরণ

পার্ট নম্বরে "1AB00" নামকরণ এটিকে একটিঅভ্যন্তরীণ তাপ অপচয়বাইরের হিট-সিঙ্ক বা তরল-শীতল কনফিগারেশনের বিপরীতে, বৃহত্তর SIMODRIVE 611 পরিসরে উপলব্ধ।

অভ্যন্তরীণ শীতলীকরণের সাথে, অপচয় তাপ প্যানেলের প্রাচীরের বাইরে মাউন্ট করা একটি পিছনের হিটসিঙ্কের মাধ্যমে নয়, ড্রাইভ ক্যাবিনেটের অভ্যন্তরে ছড়িয়ে পড়ে।এটি ক্যাবিনেটের ইনস্টলেশনকে সহজ করে তোলে, তবে এটি ক্যাবিনেটের বায়ুচলাচল ব্যবস্থার উপর আরও বেশি চাহিদা রাখেবিদ্যুৎ সরবরাহ নিয়মিত ফাংশনের একটি উপ-পণ্য হিসাবে তাপ উত্পাদন করে, তাই পুরো সিস্টেমটি সুচারুভাবে চলতে রাখতে একটি ফ্যান বা বিকল্প শীতল সিস্টেম প্রয়োজন।জোরপূর্বক বায়ু শীতল করা একটি ভাল বায়ুচলাচলযুক্ত ক্যাবিনেট একটি সাধারণ অভ্যাস৪৫ ডিগ্রি সেলসিয়াসের নামমাত্র পরিবেষ্টন তাপমাত্রা অতিক্রম করে মডিউল চালানো তাপীয় সুরক্ষা সক্রিয় করবে এবং শেষ পর্যন্ত ড্রাইভ ত্রুটির কারণ হবে।

সামঞ্জস্যপূর্ণ মোটর এবং নিয়ন্ত্রণ মডিউল

6SN1123-1AB00-0BA1 সিমেন্স সার্ভো এবং স্পিন্ডল মোটর ধরনের একটি পরিসীমা চালানোর জন্য ডিজাইন করা হয়েছে, যার মধ্যে রয়েছেঃ

• 1FT5 এবং 1FT6 সিরিজসিঙ্ক্রোন সার্ভো মোটর (ফিড রেট অ্যাপ্লিকেশন)
• 1PH সিরিজঅ্যাসিনক্রোন স্পিন্ডল মোটর
• স্ট্যান্ডার্ড অ্যাসিনক্রোন ইনডাকশন মোটর (যখন ইনভার্টারটি উপযুক্ত সুইচিং ফ্রিকোয়েন্সি ₹ 4 kHz বা MA মোডের জন্য 8 kHz এর জন্য কনফিগার করা হয়)
• 1PM সিরিজডাইরেক্ট ড্রাইভ অ্যাপ্লিকেশনের জন্য হোল-শ্যাফ্ট স্পিন্ডল মোটর
• অ-সিমেন্স মোটর, যদি তারা মোটর প্রস্তুতকারকের ডকুমেন্টেশনে সিনোসাইডাল মডুলেশন উপযুক্ততা প্রয়োজনীয়তা পূরণ করে

This range of motor compatibility reflects the module's use across a wide variety of machine tool configurations — from precision grinding to heavy turning — as long as the required motor current remains within the 9 A (feed) and 8 A (spindle) per-axis limits.

সামঞ্জস্যপূর্ণ পূর্বসূরী এবং উত্তরাধিকারী বৈকল্পিক অন্তর্ভুক্ত6SN1123-1AB00-0BA0(পূর্ববর্তী হার্ডওয়্যার সংশোধন) এবং6SN1123-1AB00-0BA2(পরবর্তী সংশোধন), যা একই বৈদ্যুতিক রেটিং ভাগ করে।

সাধারণ মেশিন অ্যাপ্লিকেশন

এই নির্দিষ্ট পাওয়ার মডিউল আকার ¢ 25 একটি দ্বৈত-অক্ষ ¢ সহায়ক এবং গৌণ অক্ষগুলির জন্য একটি সাধারণ পছন্দ যেখানে মোটর স্রোতগুলি মাঝারি। সাধারণ ব্যবহারের ক্ষেত্রে অন্তর্ভুক্ত রয়েছেঃ

• সিএনসি মেশিনিং সেন্টার: এক্স, ওয়াই, জেড, বা ছোট স্পিন্ডল কনফিগারেশনে ঘূর্ণনীয় অক্ষ ড্রাইভ
• টার্নিং সেন্টার: টাওয়ার পজিশনিং এবং সাব-স্পিন্ডল অক্ষ
• গ্রাইন্ডিং মেশিন: হুইল হেড ফিড এবং ওয়ার্কহেড ড্রাইভ
• খাঁজ মেশিন এবং গিয়ার কাটার মেশিনSINUMERIK 840D বা 810D কন্ট্রোল চালানো

দ্বৈত-অক্ষের বিন্যাস বিশেষত ব্যবহারিক যেখানে দুটি অক্ষের অনুরূপ বর্তমানের চাহিদা ভাগ করে ০ এটি দুটি একক-অক্ষের ইউনিটের তুলনায় প্রয়োজনীয় মডিউল স্লটগুলির সংখ্যা অর্ধেক করে।

ক্রয় বিজ্ঞপ্তি ০ বন্ধ অবস্থা

6SN1123-1AB00-0BA1 একটিবন্ধ করা হয়েছেসিমেন্স থেকে শ্রেণীবিভাগ, যার মানে এটি আর সক্রিয় উত্পাদন হয় না। এটি SIMODRIVE 611 প্ল্যাটফর্মের জন্য প্রত্যাশিত,যা নতুন মেশিনের জন্য SINAMICS S120 ড্রাইভ পরিবারের দ্বারা প্রতিস্থাপিত হয়েছে.

তবে, রক্ষণাবেক্ষণের ক্ষেত্রে, SIMODRIVE 611 systems remain operational across a very large installed base of existing CNC machines — and replacement modules are widely available through specialist industrial automation parts suppliers, সাধারণত নতুন-পুরানো স্টক বা পেশাদারভাবে সংস্কার / বিনিময় ইউনিট হিসাবে। উত্পাদন করার সময়, সরবরাহকারীদের সন্ধান করুন যারা বিক্রয়ের আগে একটি মোটর পরীক্ষার বেঞ্চে কার্যকরী পরীক্ষা সম্পাদন করে,যেহেতু এটি মডিউলের পাওয়ার স্টেজ এবং কন্ট্রোল ইন্টারফেস সঠিকভাবে কাজ করছে এমন একটি অর্থপূর্ণ নিশ্চয়তা প্রদান করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন নিয়ন্ত্রণ মডিউলগুলি 6SN1123-1AB00-0BA1 এর সাথে সামঞ্জস্যপূর্ণ?

এই পাওয়ার মডিউলটি 6SN1118 সিরিজের স্ট্যান্ডার্ড এবং ইউনিভার্সাল কন্ট্রোল বোর্ডগুলি উভয়ই ফিড এবং স্পিন্ডল অ্যাপ্লিকেশনগুলির জন্য SIMODRIVE 611 নিয়ন্ত্রণ মডিউলগুলির সম্পূর্ণ পরিসীমা গ্রহণ করে।সঠিক কন্ট্রোল মডিউল মোটর প্রকারের উপর নির্ভর করে (সিঙ্ক্রোন বা অসিঙ্ক্রোন), ফিডব্যাক সিস্টেম (রিসোলভার, এনকোডার বা সরাসরি পরিমাপ সিস্টেম) এবং প্রয়োজনীয় নিয়ন্ত্রণ ফাংশন। The pairing must be confirmed against the SIMODRIVE 611 system manual or the existing machine configuration — power modules and control modules are not universally interchangeable despite physical compatibility.

প্রশ্ন ২ঃ এই মডিউলটি কি 6SN1123-1AB00-0BA0 এবং 0BA2 ভেরিয়েন্টের জন্য সরাসরি ড্রপ-ইন প্রতিস্থাপন?

বেশিরভাগ ক্ষেত্রে, হ্যাঁ। BA0, BA1 এবং BA2 উপসর্গগুলি একই বেস পণ্যের হার্ডওয়্যার সংশোধনগুলি নির্দেশ করে। বৈদ্যুতিক রেটিং, ফর্ম ফ্যাক্টর এবং সংযোগকারী অবস্থানগুলি সংশোধনগুলির মধ্যে সামঞ্জস্যপূর্ণ।কিন্তু, কন্ট্রোল মডিউলের নির্দিষ্ট ফার্মওয়্যার সংস্করণগুলি কিছু প্রান্তের ক্ষেত্রে নির্দিষ্ট হার্ডওয়্যার সংশোধনগুলির সাথে ভিন্নভাবে ইন্টারঅ্যাক্ট করতে পারে।মূল সংশোধনীটি লক্ষ্য করুন এবং যদি সম্ভব হয় তবে এটির সাথে মেলেযদি সঠিক সংশোধনটি উপলভ্য না হয় তবে BA1 বৈকল্পিকটি মূলত BA0 বা BA2 দিয়ে সজ্জিত সিস্টেমের সাথে সামঞ্জস্যপূর্ণ হিসাবে গ্রহণ করা হয়।

প্রশ্ন 3: একটি প্রতিস্থাপন মডিউল ইনস্টল করার পরে মেশিনটি একটি ড্রাইভ ত্রুটি প্রদর্শন করে। প্রথমে কী পরীক্ষা করা উচিত?

ডিসি বাস ভোল্টেজ দিয়ে শুরু করুন। যদি ইনফিড মডিউল শক্তিযুক্ত না হয় বা তার প্রস্তুত সংকেত উপস্থিত না হয়, পাওয়ার মডিউল তার অবস্থা নির্বিশেষে কাজ করবে না। পরবর্তী,নিয়ন্ত্রণ মডিউলটি সঠিকভাবে বসানো আছে কিনা এবং এর সক্ষম সংকেত (AS1/AS2 এবং ইমপ্লাস সক্ষম) সক্রিয় আছে কিনা তা যাচাই করুন. প্যারামিটার অসঙ্গতি particularly the motor data set if a control module was also replaced are another common cause. finally, check for any residual fault codes stored in the control. অবশেষে, নিয়ন্ত্রণে সংরক্ষিত কোনও অবশিষ্ট ত্রুটি কোডের জন্য পরীক্ষা করুন।কিছু SINUMERIK কন্ট্রোল অ্যালার্ম ইতিহাস সংরক্ষণ করে যা সরাসরি ত্রুটি ক্রম নির্দেশ করে.

প্রশ্ন ৪ঃ এই মডিউলটি চলার সময় যদি ক্যাবিনেট কুলিং ব্যর্থ হয় তাহলে কি হবে?

মডিউলের অভ্যন্তরীণ তাপ সুরক্ষা স্বাভাবিক ত্রুটির অবস্থার অধীনে কোনও স্থায়ী ক্ষতি হওয়ার আগে সক্রিয় হবে। ড্রাইভটি একটি নির্ধারিত প্রান্তিক স্তরে তাপমাত্রা সতর্কতা জারি করবে,তাপমাত্রা বাড়তে থাকলে নিয়ন্ত্রিতভাবে বন্ধ করে দেওয়া হয়. অপারেটিং সিলিন্ডারটি 45 ডিগ্রি সেলসিয়াসে পরিবেষ্টন করে; এই স্তরের উপরে দীর্ঘস্থায়ী অপারেশন অবিলম্বে ত্রুটি সৃষ্টি না করেও উপাদানটির জীবনকে হ্রাস করে।পুনরায় চালু করার আগে পর্যাপ্ত শীতল সময় দেওয়ার অনুমতি দিন ️ একটি এখনও গরম ক্যাবিনেটে অবিলম্বে ব্যাক আপ পাওয়ার করা একটি সাধারণ ত্রুটি যা পুনরাবৃত্তি ত্রুটি সৃষ্টি করে.

প্রশ্ন 5: এই মডিউলটি প্রতিস্থাপনের পরিবর্তে মেরামত করা যেতে পারে?

বিশেষজ্ঞ মেরামত SIMODRIVE 611 মডিউলগুলির জন্য একটি সুপ্রতিষ্ঠিত বিকল্প, বেশ কয়েকটি ইউরোপীয় এবং উত্তর আমেরিকান পরিষেবা সরবরাহকারী পরীক্ষিত বিনিময় প্রোগ্রাম সরবরাহ করে।একটি গুণমান মেরামত লোড অবস্থার অধীনে একটি সম্পূর্ণ কার্যকরী পরীক্ষা সহ ক্যাপাসিটার এবং অন্যান্য বয়স সংবেদনশীল প্যাসিভ উপাদান ¢ শুধুমাত্র ব্যর্থ অংশ ¢ প্রতিস্থাপন অন্তর্ভুক্ত করা উচিত. এই পদ্ধতিটি সাধারণত একটি নতুন সমতুল্য বা উচ্চ মানের পুনর্নির্মাণ ইউনিট তুলনায় উল্লেখযোগ্যভাবে কম খরচ করে। মেশিনগুলির জন্য যেখানে SIMODRIVE 611 প্ল্যাটফর্মটি আরও কয়েক বছর ধরে পরিষেবাতে থাকবে,অন্তত একটি পরীক্ষিত রিপেয়ার মডিউল থাকা একটি কার্যকর রক্ষণাবেক্ষণ কৌশল পণ্য লাইন বন্ধ অবস্থা দেওয়া.

6SN1123-1AB00-0BA1 শুধুমাত্র পাওয়ার মডিউল হিসাবে সরবরাহ করা হয়। সম্পূর্ণ ড্রাইভ ফাংশন জন্য একটি সামঞ্জস্যপূর্ণ SIMODRIVE 611 নিয়ন্ত্রণ মডিউল প্রয়োজন এবং আলাদাভাবে আদেশ করা আবশ্যক।ইনস্টলেশনের জন্য সর্বদা সিমেন্স সিমোড্রাইভ 611 সিস্টেম ম্যানুয়ালটি দেখুন, প্যারামিটার বরাদ্দ এবং কমিশনিং পদ্ধতি।
