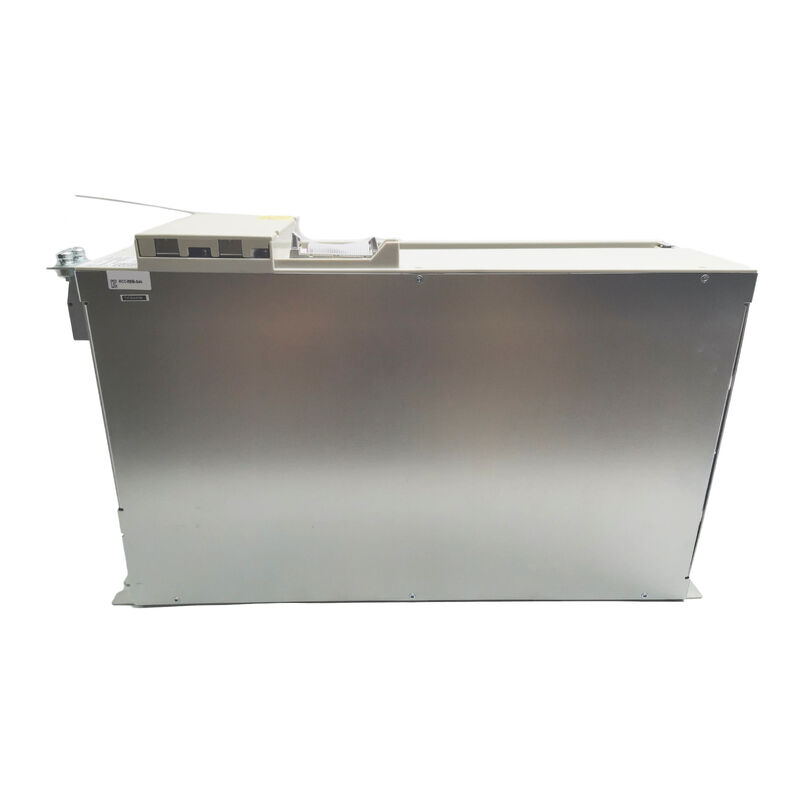

Siemens Simodrive 611 পাওয়ার মডিউল 6SN1123-1AA00-0BA2 — অভ্যন্তরীণ কুলিং

অবস্থা: নতুন · আসল প্যাকেজিং

পার্ট নম্বর: 6SN1123-1AA00-0BA2

সিরিজ: SIMODRIVE 611 | কুলিং পদ্ধতি: অভ্যন্তরীণ (স্বয়ং-কুলড)

সংক্ষিপ্ত বিবরণ

প্রমাণিত প্ল্যাটফর্ম। অভ্যন্তরীণ কুলিং। স্লট করার জন্য প্রস্তুত।

Siemens 6SN1123-1AA00-0BA2 হল SIMODRIVE 611 সিরিজের একটি পাওয়ার মডিউল — যা বিশ্বব্যাপী শিল্প সিএনসি এবং অটোমেশন পরিবেশে সবচেয়ে বেশি ব্যবহৃত ড্রাইভ সিস্টেমগুলির মধ্যে একটি। অভ্যন্তরীণ কুলিংয়ের জন্য ডিজাইন করা হয়েছে, এটি SIMODRIVE 611 ড্রাইভ লাইন-আপগুলিতে সরাসরি সংহত হয়, ক্যাবিনেট যা সরবরাহ করে তার বাইরে কোনও বাহ্যিক হিট সিঙ্ক বা জোরপূর্বক বায়ু শীতলীকরণ পরিকাঠামোর প্রয়োজন হয় না।

SIMODRIVE 611 প্ল্যাটফর্ম কয়েক দশক ধরে সিমেন্স-ভিত্তিক মেশিন টুল ইনস্টলেশনের মেরুদণ্ড। এই সিরিজের প্রতিস্থাপন মডিউলগুলি রক্ষণাবেক্ষণ, মেরামত এবং সিস্টেম পুনর্গঠন প্রকল্পগুলিতে সক্রিয় চাহিদা রয়েছে — বিশেষ করে SINUMERIK-নিয়ন্ত্রিত মেশিনিং সেন্টার চালানো উৎপাদন সুবিধাগুলির জন্য যেগুলি সম্পূর্ণ ড্রাইভ সিস্টেম প্রতিস্থাপনের জন্য নির্ধারিত নয়।

মূল স্পেসিফিকেশন

অভ্যন্তরীণ কুলিং — বাস্তবে এর অর্থ কী

সমস্ত মেশিন ক্যাবিনেট লিকুইড কুলিং বা এক্সটার্নাল হিট সিঙ্ক কনফিগারেশনের জন্য সেট আপ করা হয় না। 6SN1123-এর অভ্যন্তরীণ কুলিং সংস্করণ মডিউলের মধ্যেই তাপীয় ব্যবস্থাপনা পরিচালনা করে, ক্যাবিনেটের পরিবেষ্টিত বায়ুপ্রবাহের উপর নির্ভর করে, ব্যাক প্যানেলে লাগানো একটি ডেডিকেটেড কুলিং চ্যানেল বা হিট এক্সচেঞ্জারের প্রয়োজন হয় না।

এটি নিম্নলিখিতগুলির জন্য সঠিক স্পেসিফিকেশন তৈরি করে:

• স্ট্যান্ডার্ড এনক্লোজড ক্যাবিনেটপর্যাপ্ত বায়ুচলাচল সহ যেখানে লিকুইড কুলিং পরিকাঠামো উপস্থিত নেই
• রেট্রোফিট এবং প্রতিস্থাপন পরিস্থিতিযেখানে বিদ্যমান ইনস্টলেশন অভ্যন্তরীণ কুলিং মডিউলগুলির চারপাশে নির্মিত হয়েছিল
• স্পেস-সীমাবদ্ধ প্যানেল লেআউটযেখানে বাহ্যিক কুলিং হার্ডওয়্যার যোগ করার জন্য ক্যাবিনেট ডিজাইন পুনরায় কাজ করার প্রয়োজন হবে

যে ইনস্টলেশনগুলি ইতিমধ্যে অভ্যন্তরীণ কুলিং SIMODRIVE 611 মডিউল ব্যবহার করছে, 6SN1123-1AA00-0BA2 হল একটি সরাসরি প্রতিস্থাপন যা বিদ্যমান যান্ত্রিক এবং বৈদ্যুতিক কনফিগারেশনে কোনও পরিবর্তন ছাড়াই ফিট করে।

কেন SIMODRIVE 611 মডিউলগুলির চাহিদা বজায় থাকে

Siemens SIMODRIVE 611 প্ল্যাটফর্মকে SINUMERIK CNC সিস্টেমের জন্য ড্রাইভ ব্যাকবোন হিসাবে চালু করেছিল, এবং এটি প্রধান OEM-দের মেশিন টুলের একটি প্রজন্মের স্ট্যান্ডার্ড হয়ে ওঠে। সেই মেশিনগুলির অনেকগুলি — মিলিং সেন্টার, লেদ, গ্রাইন্ডিং মেশিন, ট্রান্সফার লাইন — আজও উৎপাদনে রয়েছে, এবং তাদের অপারেটররা নির্ধারিত সময়ের আগে সম্পূর্ণ কার্যকরী সরঞ্জাম প্রতিস্থাপন করার কোনও ইচ্ছা রাখে না।

যখন এই মেশিনগুলির একটিতে পাওয়ার মডিউল ব্যর্থ হয়, তখন বিকল্পগুলি সহজ: মডিউলটি প্রতিস্থাপন করুন এবং উৎপাদন পুনরায় শুরু করুন, অথবা একটি সম্পূর্ণ ড্রাইভ সিস্টেম প্রতিস্থাপনের জন্য একটি বড় মূলধন ব্যয়ের সম্মুখীন হন। একটি যাচাইকৃত, সঠিকভাবে নির্দিষ্ট প্রতিস্থাপন মডিউল যেমন 6SN1123-1AA00-0BA2 সেই পছন্দটিকে সহজ রাখে।

বিস্তৃত ইনস্টলেশন বেস। SIMODRIVE 611 সিস্টেমগুলি বিশ্বব্যাপী স্বয়ংচালিত, মহাকাশ, নির্ভুল মেশিনিং এবং সাধারণ উত্পাদন সুবিধাগুলিতে ইনস্টল করা হয়েছিল। দ্রুত একটি প্রতিস্থাপন মডিউল খুঁজে পাওয়া গুরুত্বপূর্ণ।

SINUMERIK সামঞ্জস্য। 6SN1123-1AA00-0BA2 প্রতিষ্ঠিত SINUMERIK কন্ট্রোল আর্কিটেকচারের মধ্যে কাজ করে — 840D, 810D, এবং সম্পর্কিত সিস্টেম — ড্রাইভ স্তরে সফ্টওয়্যার পুনর্গঠনের প্রয়োজন ছাড়াই।

ড্রাইভ গ্রুপ ইন্টিগ্রেশন। SIMODRIVE 611 মডিউলগুলি একটি সাধারণ ডিসি বাস আর্কিটেকচারে স্লট করে, গ্রুপের অন্যান্য মডিউলগুলির সাথে ইনফিড/রিজেনারেটিভ সাপ্লাই শেয়ার করে। একটি একক ব্যর্থ পাওয়ার মডিউল প্রতিস্থাপন সংলগ্ন ড্রাইভগুলিকে প্রভাবিত না করে অক্ষ পুনরুদ্ধার করে।

সাধারণ অ্যাপ্লিকেশন

সিএনসি মেশিনিং সেন্টার— মিলিং, বোরিং এবং টার্নিং সেন্টারগুলিতে অক্ষ ড্রাইভ যা SINUMERIK কন্ট্রোল প্ল্যাটফর্মের উপর নির্মিত যেখানে SIMODRIVE 611 হল স্ট্যান্ডার্ড ড্রাইভ সিস্টেম।

গ্রাইন্ডিং মেশিন— ফিড এবং হুইল হেড ড্রাইভ যেখানে পরিবর্তনশীল লোড অবস্থার অধীনে মসৃণ, নির্ভুল বেগ নিয়ন্ত্রণ পৃষ্ঠের ফিনিশের জন্য গুরুত্বপূর্ণ।

ট্রান্সফার লাইন এবং ফ্লেক্সিবল ম্যানুফ্যাকচারিং সিস্টেম— মাল্টি-অক্ষ ইনস্টলেশন যেখানে পৃথক মডিউল প্রতিস্থাপন সিস্টেম-ব্যাপী ডাউনটাইমের চেয়ে পছন্দনীয়।

রোবোটিক্স এবং হ্যান্ডলিং সিস্টেম— সিমেন্স-চালিত হ্যান্ডলিং সরঞ্জামে মোশন অক্ষগুলি যা সিএনসি মেশিন টুলের পাশাপাশি উৎপাদন লাইনে সংহত করা হয়েছে।

স্পেয়ার পার্টস ইনভেন্টরি— SIMODRIVE 611-সজ্জিত মেশিনগুলির ফ্লিট পরিচালনা করা রক্ষণাবেক্ষণ দলগুলির জন্য যাচাইকৃত-নতুন স্টক হাতে থাকা প্রয়োজন যাতে অপ্রত্যাশিত ডাউনটাইম এক্সপোজার কম হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: 6SN1123-1AA00-0BA2 কি SINUMERIK 840D এবং 810D কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ?

উত্তর: হ্যাঁ। 6SN1123-1AA00-0BA2 হল SIMODRIVE 611 প্ল্যাটফর্মের অংশ, যা SINUMERIK 840D sl, 840D, এবং 810D কন্ট্রোল সিস্টেমের সাথে কাজ করার জন্য ডিজাইন করা হয়েছিল। প্রতিস্থাপন মডিউলটি চালু করার আগে NCU-তে অক্ষ অ্যাসাইনমেন্ট এবং ড্রাইভ কনফিগারেশন প্যারামিটারগুলি যাচাই করুন।

প্রশ্ন ২: 6SN1123-এর অভ্যন্তরীণ এবং বাহ্যিক কুলিং সংস্করণগুলির মধ্যে পার্থক্য কী?

উত্তর: অভ্যন্তরীণ কুলিং মডিউলগুলি পরিবেষ্টিত বায়ুপ্রবাহ ব্যবহার করে ক্যাবিনেটের মধ্যে তাপ পরিচালনা করে — কোনও রিয়ার-প্যানেল হিট সিঙ্ক বা লিকুইড কুলিং সার্কিটের প্রয়োজন হয় না। বাহ্যিক কুলিং সংস্করণগুলি ক্যাবিনেট ব্যাক প্যানেলের মাধ্যমে একটি হিট সিঙ্ক মাউন্ট করে, এনক্লোজারের বাইরে তাপ রাখে। বিদ্যমান ইনস্টলেশনের কুলিং কনফিগারেশনের সাথে মেলে এমন সংস্করণটি ব্যবহার করুন।

প্রশ্ন ৩: ড্রাইভ সিস্টেম পুনরায় কনফিগার না করে একটি ব্যর্থ ইউনিটকে সরাসরি প্রতিস্থাপন হিসাবে এই মডিউলটি ব্যবহার করা যেতে পারে?

উত্তর: বেশিরভাগ ক্ষেত্রে, হ্যাঁ — যদি প্রতিস্থাপন মডিউলের অর্ডার নম্বর মূলটির মতোই হয়। ড্রাইভ প্যারামিটারগুলি কন্ট্রোলারে সংরক্ষিত থাকে, পাওয়ার মডিউলের মধ্যে নয়। শারীরিক ইনস্টলেশনের পরে, NCU বা ড্রাইভ কনফিগারেশন টুল থেকে একটি প্যারামিটার ডাউনলোড অক্ষ সেটিংস পুনরুদ্ধার করে। চালু করার আগে সর্বদা ফার্মওয়্যার সামঞ্জস্যতা যাচাই করুন।

প্রশ্ন ৪: 6SN1123-1AA00-0BA2 কি ড্রাইভ কন্ট্রোল বোর্ড অন্তর্ভুক্ত করে?

উত্তর: না। 6SN1123 হল পাওয়ার মডিউল (মোটরে প্রকৃত কারেন্ট আউটপুট পরিচালনা করে এমন হার্ডওয়্যার)। ড্রাইভ কন্ট্রোল বোর্ড — যা অক্ষ প্যারামিটার বহন করে এবং SINUMERIK কন্ট্রোলারের সাথে যোগাযোগ করে — এটি পাওয়ার মডিউলের সাথে মাউন্ট করা একটি পৃথক উপাদান। অক্ষ কাজ করার জন্য উভয়ই উপস্থিত এবং কার্যকরী হতে হবে।

প্রশ্ন ৫: একটি প্রতিস্থাপন SIMODRIVE 611 পাওয়ার মডিউল ইনস্টল করার আগে কী পরীক্ষা করা উচিত?

উত্তর: কোনও মডিউল পরিচালনা করার আগে ডিসি বাস সম্পূর্ণরূপে ডিসচার্জ হয়েছে কিনা তা নিশ্চিত করুন। প্রতিস্থাপন অর্ডার নম্বরটি মূলটির সাথে হুবহু মেলে কিনা তা যাচাই করুন, কুলিং সাফিক্স সহ। নিশ্চিত করুন যে নতুন মডিউলে বসানো ড্রাইভ কন্ট্রোল বোর্ডটি সঠিকভাবে কনফিগার করা হয়েছে বা ব্যর্থ ইউনিট থেকে স্থানান্তরিত হয়েছে। ইনস্টলেশনের পরে, অক্ষটিকে পূর্ণ উৎপাদনে ফিরিয়ে আনার আগে হ্রাসকৃত লোডে একটি নিয়ন্ত্রিত পরীক্ষা চালান।
