প্রতিস্থাপন সার্ভো ড্রাইভ মডিউল 6SL3120-2TE21-8AA3 সিমেন্স OEM

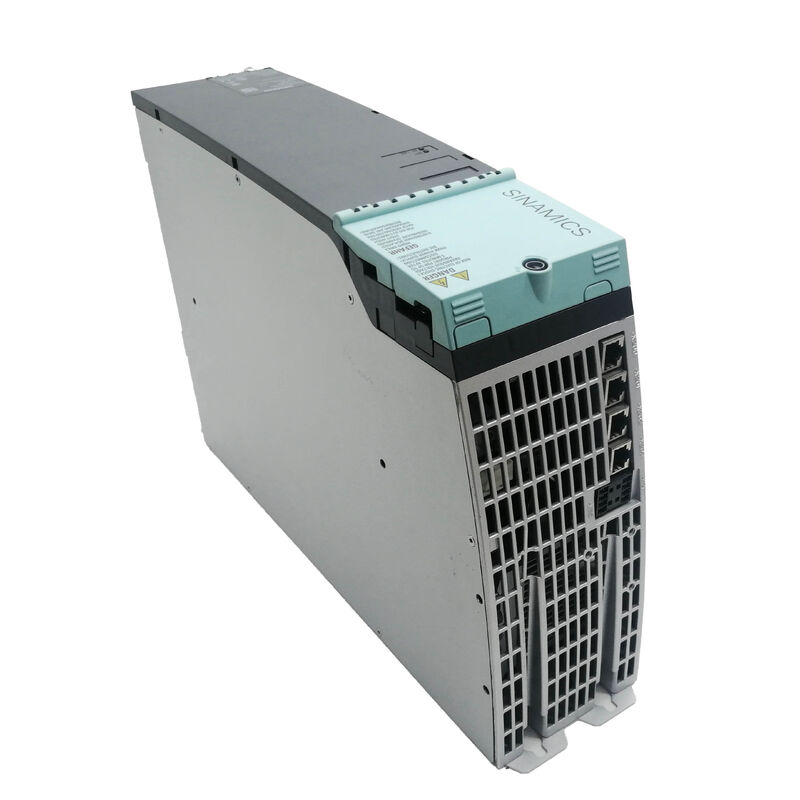

সিমেন্স 6SL3120-2TE21-8AA3∙ SINAMICS S120 বইয়ের আকারের ডাবল মোটর মডিউল 2×18A / 600V DC / ড্রাইভ-CLiQ / নিরাপত্তা ইন্টিগ্রেটেড

দুটি সার্ভো অক্ষ, একটি বইয়ের আকারের স্লট

6SL3120-2TE21-8AA3 একটি ডাবল মোটর মডিউল যা SINAMICS S120 বইয়ের আকারের সিরিজ থেকে একটি একক মডিউল যা একক ক্যাবিনেটের স্লট থেকে 18A এ দুটি স্বতন্ত্র সার্ভো অক্ষ চালায়।মডিউলটি আপস্ট্রিম লাইন মডিউল দ্বারা প্রতিষ্ঠিত ভাগ করা ডিসি বাস থেকে আঁকে, 600V ডিসিকে দুটি স্বাধীন 3-ফেজ 400V এসি আউটপুটে রূপান্তর করে এবং ড্রাইভ-সিএলআইকিউ এর মাধ্যমে কন্ট্রোল ইউনিটের সাথে যোগাযোগ করে।

উভয় চ্যানেল সম্পূর্ণরূপে স্বাধীনভাবে কাজ করে different বিভিন্ন মোটর প্রকার, গতি এবং লোড প্রোফাইলগুলি সমর্থিত। একমাত্র ভাগ করা উপাদানটি হ'ল ডিসি বাস ইনপুট।একটি দুই অক্ষের মেশিন বিভাগ (X এবং একটি যন্ত্র কেন্দ্র উপর Y), একটি রোবট বাহুতে দুটি সংলগ্ন জয়েন্ট, একটি প্যাকেজিং লাইনে দুটি অক্ষ) দুটি পৃথক এক-অক্ষের মডিউলগুলির পরিবর্তে এক মডিউল প্রস্থে একত্রিত হয়, ক্যাবিনেটের স্লট হ্রাস করে,ডিসি বাস সংযোগ সহজীকরণ, এবং এই বিভাগ থেকে ড্রাইভ-CLiQ সংযোগ অর্ধেক.

মূল বৈশিষ্ট্যাবলী

ড্রাইভ-সিএলআইকিউ অটোমেটিক মডিউল সনাক্তকরণ

প্রতিটি S120 মডিউলে একটি ইলেকট্রনিক টাইপ প্লেট থাকে যা কন্ট্রোল ইউনিট ড্রাইভ-সিএলআইকিউ এর মাধ্যমে স্টার্টআপের সময় পড়ে। হার্ডওয়্যার সনাক্তকরণ ম্যানুয়াল প্যারামিটার এন্ট্রি ছাড়াই স্বয়ংক্রিয়।6SL3120-2TE21-8AA3 এর জন্য, এর অর্থ হল একটি নতুন মডিউল চালু করা বা একটি ব্যর্থ এক প্রতিস্থাপন কয়েক মিনিট সময় নেয়। সংলগ্ন বইয়ের আকারের সংযোগের জন্য মডিউল প্রস্থের জন্য ড্রাইভ-সিএলআইকিউ তারের প্রাক কাটা মডিউলটির সাথে অন্তর্ভুক্ত করা হয়।

AA3 হার্ডওয়্যার প্রজন্ম এবং এর প্রত্যক্ষ উত্তরসূরি AC0 (6SL3120-2TE21-8AC0) একই বৈদ্যুতিক স্পেসিফিকেশন ভাগ করে নেয় 2 × 18A, 600V ডিসি ইনপুট, বইয়ের আকারের ফর্ম্যাট, একই ড্রাইভ-সিএলআইকিউ ইন্টারফেস।ড্রাইভ-CLiQ এর স্বয়ংক্রিয় টাইপ প্লেট সনাক্তকরণ উভয় প্রজন্মের স্বচ্ছভাবে পরিচালনা করে, যখন এএ৩ স্টক শেষ হয়ে যায় তখন এসি0 এএ৩ ইউনিটের জন্য একটি সহজ হার্ডওয়্যার এক্সচেঞ্জ করে।

এক্সটেন্ডেড সিকিউরিটি ইন্টিগ্রেটেড

বাহ্যিক সুরক্ষা রিলে বা পিএলসি সুরক্ষা মডিউলগুলির প্রয়োজন ছাড়াই ড্রাইভের অভ্যন্তরে সুরক্ষা ফাংশনগুলি চালিত হয়ঃ

• এসটিও(নিরাপদ টর্চ বন্ধ) একটি যান্ত্রিক ব্রেক ছাড়া মোটর শক্তি অপসারণ
• এস এস ১(নিরাপদ স্টপ ১) ০ নিয়ন্ত্রিত বিলম্ব তারপর STO
• এসএলএস(নিরাপদভাবে সীমিত গতি)
• এসবিসি(নিরাপদ ব্রেক কন্ট্রোল)

পারফরম্যান্স লেভেল ডি (পিএল ডি), EN ISO 13849-1 অনুসারে বিভাগ 3। সুরক্ষা যুক্তি ড্রাইভে চলে, সুরক্ষা চেইনের তারের জটিলতা এবং উপাদান সংখ্যা হ্রাস করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ উভয় চ্যানেলই কি ভিন্ন ভিন্ন রেটিং সহ সম্পূর্ণ ভিন্ন মোটর চালাতে পারে?

হ্যাঁ. উভয় চ্যানেল তাদের নিজস্ব নিয়ন্ত্রণ লুপ এবং নিয়ন্ত্রণ ইউনিটে সেট পরামিতি সঙ্গে স্বাধীনভাবে কাজ করে। বিভিন্ন মোটর ধরনের, গতি, এবং লোড প্রোফাইল একযোগে সমর্থিত হয়।একমাত্র সাধারণ উপাদান হ'ল ডিসি বাস ইনপুট ️ কোনও মোটরের ধ্রুবক বর্তমানের চাহিদা 18A এর বেশি হওয়া উচিত নয় এবং সম্মিলিত শিখর চাহিদা ডিসি লিঙ্ক ক্ষমতা মধ্যে থাকতে হবে.

প্রশ্ন ২: কোন কন্ট্রোল ইউনিট এই মডিউলটির সাথে যুক্ত?

যেকোনো SINAMICS S120 সামঞ্জস্যপূর্ণ কন্ট্রোল ইউনিটঃ CU320-2 (মাল্টি-অক্ষ সিস্টেম), CU310-2 (সরল কনফিগারেশন), SIMOTION D, এবং SINUMERIK ইন্টিগ্রেটেড কন্ট্রোল ইউনিট।মডিউলের নিরাপত্তা ফাংশন ব্যবহার করার জন্য কন্ট্রোল ইউনিটকে Extended Safety Integrated সমর্থন করতে হবে।.

প্রশ্ন ৩ঃ এএ৩ প্রজন্মের তুলনা এসি০ প্রতিস্থাপনের সাথে কেমন?

বৈদ্যুতিক ও কার্যকরীভাবে অভিন্ন ¢ একই 2 × 18A রেটিং, বইয়ের আকারের ফর্ম্যাট, ড্রাইভ-সিএলআইকিউ এবং সুরক্ষা ইন্টিগ্রেটেড বৈশিষ্ট্য সেট। এসি 0 উপাদান-স্তরের হার্ডওয়্যার আপডেটগুলি অন্তর্ভুক্ত করে।ড্রাইভ-সিএলআইকিউ এর স্বয়ংক্রিয় টাইপ প্লেট সনাক্তকরণের অর্থ বিদ্যমান সিস্টেমে AA3 এবং AC0 এর মধ্যে স্যুইচ করার সময় কোনও পরামিতি পরিবর্তন হয় না.

প্রশ্ন ৪ঃ ড্রাইভ-সিএলআইকিউ ইন্টার-মডিউল ক্যাবল অন্তর্ভুক্ত আছে কি?

হ্যাঁ. প্রতিটি মডিউল একটি ড্রাইভ-সিএলআইকিউ ক্যাবল দিয়ে প্রাক-কাট করা হয় যাতে এটি বইয়ের আকারের স্ট্যাকের সংলগ্ন মডিউলগুলির সাথে সংযুক্ত হয়। কন্ট্রোল ইউনিট বা অ-সংলগ্ন উপাদানগুলির জন্য ক্যাবলগুলি আলাদাভাবে অর্ডার করা উচিত।

প্রশ্ন ৫ঃ পুনর্নির্মাণকৃত ইউনিটের ক্ষেত্রে, কমিশন দেওয়ার আগে কী যাচাই করা উচিত?

ডিসি বাস ক্যাপাসিটারগুলি প্রতিস্থাপন করা উচিত ছিল (ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি অপারেটিং ঘন্টা নির্বিশেষে বয়সের সাথে অবনমিত হয়) ।ড্রাইভ-সিএলআইকিউ ইন্টারফেস ফাংশন যাচাই করুন এবং একটি নিয়ন্ত্রিত পরীক্ষার মাধ্যমে নিরাপত্তা ফাংশন অপারেশন (কমপক্ষে এসটিও) নিশ্চিত করুন. সরবরাহকারীর কাছ থেকে প্রতিস্থাপিত উপাদান এবং পরীক্ষার পদ্ধতির ডকুমেন্টেশন চাইতে হবে।
