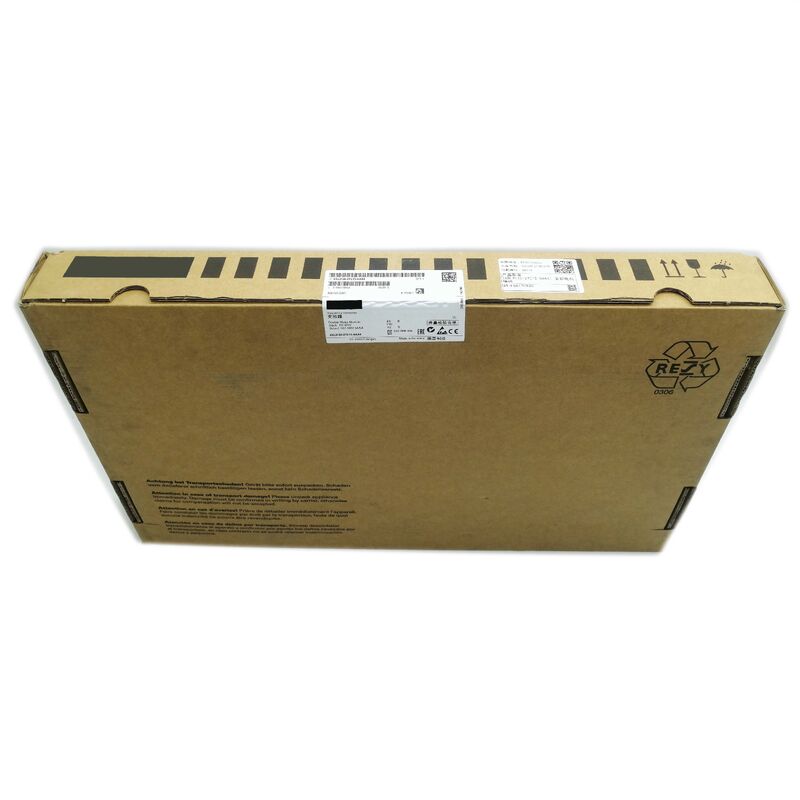

সিমেন্স 6SL3120-2TE15-0AA4 SINAMICS S120 ডাবল মোটর মডিউল
বইয়ের আকারের বিন্যাস 2 * 5A 600 VDC ইনপুট 400V 3AC আউটপুট ড্রাইভ-CLiQ বর্ধিত নিরাপত্তা ইন্টিগ্রেটেড IP20
দুইটি অক্ষ, একটি কম্প্যাক্ট হাউজিং
সিমেন্স 6SL3120-2TE15-0AA4 হল একটি সিনামিক্স S120 বইয়ের আকারের ডাবল মোটর মডিউল যা 2 * 5A আউটপুট হিসাবে নামকরণ করা হয়েছে, একটি কমপ্যাক্ট হাউজিং থেকে দুটি স্বাধীন অক্ষ পরিবেশন করে।এটি আপস্ট্রিম লাইন মডিউল দ্বারা রক্ষণাবেক্ষণ করা ভাগ করা ডিসি লিঙ্ক থেকে আঁকে, ড্রাইভ-সিএলআইকিউ এর মাধ্যমে কন্ট্রোল ইউনিটের সাথে যোগাযোগ করে এবং উভয় চ্যানেলে স্ট্যান্ডার্ড হিসাবে সম্পূর্ণ এক্সটেন্ডেড সেফটি ইন্টিগ্রেটেড ক্ষমতা অন্তর্ভুক্ত করে।
টেকনিক্যাল স্পেসিফিকেশন
| পার্ট নম্বর |
6SL3120-2TE15-0AA4 |
| সিরিজ |
সিনামিক্স এস১২০ |
| মডিউল প্রকার |
ডাবল মোটর মডিউল (২ অক্ষের ইনভার্টার) |
| ফ্রেম বিন্যাস |
বইয়ের আকার |
| ডিসি লিঙ্ক ইনপুট ভোল্টেজ |
৬০০ ভিডিসি |
| আউটপুট ভোল্টেজ |
৪০০ ভোল্ট, ৩ ফেজ এসি |
| নামমাত্র আউটপুট বর্তমান (প্রতিটি অক্ষ) |
৫ এ |
| বেস লোড বর্তমান (প্রতিটি অক্ষ) |
4.৩ এ |
| ডিসি লিঙ্ক বর্তমান |
৬ এ |
| আউটপুট ফ্রিকোয়েন্সি রেঞ্জ |
0 থেকে 650 Hz |
| অতিরিক্ত লোড ক্ষমতা |
৬০ এর জন্য ১৫০% / ৩ এর জন্য ২০০% |
| ঠান্ডা করার পদ্ধতি |
অভ্যন্তরীণ বায়ু শীতলকরণ |
| যোগাযোগ ইন্টারফেস |
ড্রাইভ-সিআইকিউ |
| নিরাপত্তা ফাংশন |
এক্সটেন্ডেড সেফটি ইন্টিগ্রেটেড (STO, SS1, SLS, SBC) |
| সুরক্ষা রেটিং |
আইপি ২০ |
| অপারেটিং তাপমাত্রা |
0°C থেকে +40°C (+50°C পর্যন্ত ডিরেটিং সম্ভব) |
| মোটর সংযোগ |
2 * প্লাগ-ইন সংযোগকারী |
| ডিসি বাস সংযোগ |
2 * ইন্টিগ্রেটেড ডিসি লিঙ্ক বাসবার |
| ২৪ ভোল্ট ডিসি বাস |
ইন্টিগ্রেটেড ২৪ ভোল্ট ডিসি বাসবার |
| নিরাপদ স্ট্যান্ডিং ইনপুট |
২ (প্রতিটি চ্যানেলে ১টি) |
| নিরাপদ মোটর ব্রেক নিয়ন্ত্রণ |
২ (প্রতিটি চ্যানেলে ১টি) |
| উৎপত্তি দেশ |
জার্মানি |
মূল বৈশিষ্ট্য
- কমপ্যাক্ট ডুয়াল-অক্ষ নকশা ক্যাবিনেটের স্থান সংরক্ষণ করে এবং উপাদান সংখ্যা হ্রাস করে
- 150%/200% ওভারলোড ক্ষমতা সর্বোচ্চ ত্বরণের চাহিদা মোকাবেলা করে
- 0 থেকে 650 Hz আউটপুট ফ্রিকোয়েন্সি উচ্চ গতির এবং উচ্চ মেরু সংখ্যা মোটর সমর্থন করে
- প্রতিটি অক্ষের জন্য স্বাধীন নিরাপত্তা ফাংশন (STO, SS1, SLS, SBC)
- স্বয়ংক্রিয় মডিউল স্বীকৃতি এবং কনফিগারেশনের জন্য ড্রাইভ-সিএলআইকিউ ইন্টারফেস
- অভ্যন্তরীণ বায়ু শীতলতা বহিরাগত শীতল সিস্টেমের প্রয়োজন অপসারণ করে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রতি চ্যানেলের জন্য 5A আউটপুট বর্তমানের সাথে সামঞ্জস্যপূর্ণ নামমাত্র শক্তি কি?
400V 3-ফেজ আউটপুট এবং 5A নামমাত্র বর্তমানের সাথে, প্রতিটি চ্যানেল প্রায় 2.7 কিলোওয়াট অবিচ্ছিন্ন আউটপুট শক্তি সরবরাহ করে, যা সার্ভো মোটর এবং কমপ্যাক্ট অ্যাসিনক্রোন মোটরগুলির জন্য উপযুক্ত।
উভয় মোটর চ্যানেল সম্পূর্ণরূপে স্বাধীনভাবে কাজ করতে পারে, স্বাধীন নিরাপত্তা ইভেন্ট সহ?
হ্যাঁ, প্রতিটি চ্যানেলের নিজস্ব সেফ স্ট্যান্ডস্টাইল ইনপুট এবং সেফ মোটর ব্রেক কন্ট্রোল আউটপুট রয়েছে, যা অন্য চ্যানেলকে প্রভাবিত না করে স্বাধীনভাবে নিরাপত্তা-প্ররোচিত বন্ধের অনুমতি দেয়।
6SL3120-2TE15-0AA4 এবং 6SL3120-2TE15-0AD0 এর মধ্যে পার্থক্য কি?
উভয় SINAMICS S120 বইয়ের আকারের ডাবল মোটর মডিউল 2 * 5A এ রেট করা হয়। AA4 বর্তমান স্ট্যান্ডার্ড বইয়ের আকারের টাইপ,যখন AD0 হল বইয়ের আকারের ডি-টাইপ, যা সংকীর্ণ ক্যাবিনেটের ইনস্টলেশনের জন্য আরও সংকীর্ণ প্রোফাইল সহ.
এই মডিউলটির জন্য কি বাইরের শীতল বা শীতল করার নল প্রয়োজন?
না, মডিউলটিতে সম্পূর্ণ অভ্যন্তরীণ বায়ু শীতলকরণ রয়েছে। কোনও বাহ্যিক ব্লাভার, তাপ এক্সচেঞ্জার বা শীতলকরণ নল সংযোগের প্রয়োজন নেই।
কোন কন্ট্রোল ইউনিট ভেরিয়েন্ট এই মডিউলের সাথে সামঞ্জস্যপূর্ণ?
CU320-2, CU310-2, SIMOTION D, এবং SINUMERIK ইন্টিগ্রেটেড সিএনসি কন্ট্রোল ইউনিট সহ ড্রাইভ-সিএলআইকিউ এর মাধ্যমে বইয়ের আকারের মোটর মডিউলগুলি সমর্থন করে এমন কোনও SINAMICS S120- সক্ষম কন্ট্রোল ইউনিটের সাথে সামঞ্জস্যপূর্ণ।
