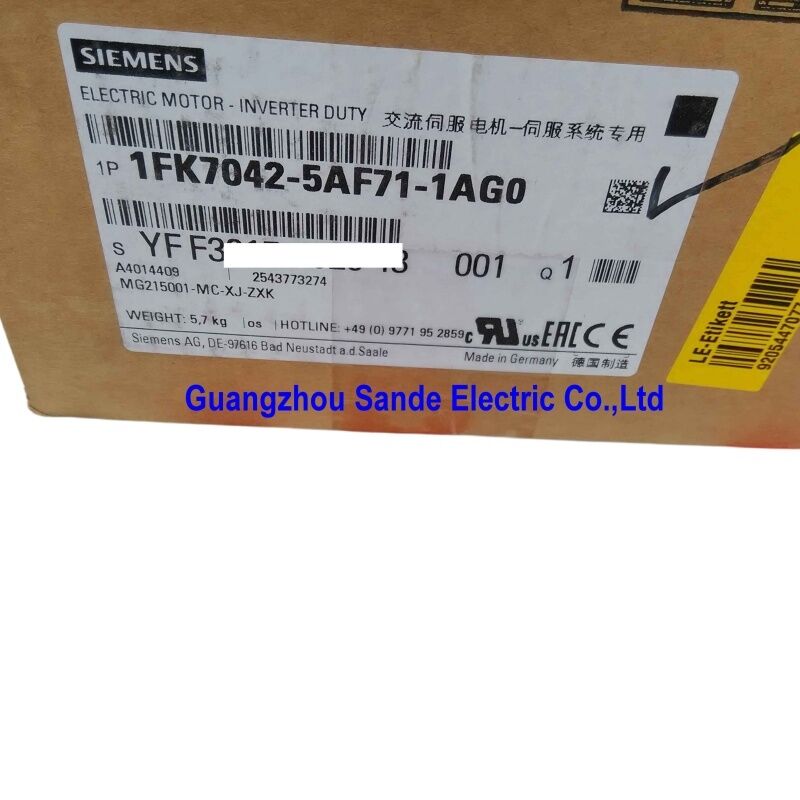

सिमोटिक्स एस एसी सिंक्रोनस सर्वो मोटर 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0 | SIMOTICS S 1FK7 কমপ্যাক্ট সার্ভো মোটর — 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN/COS 2048P/R / IP64 / প্লেইন শ্যাফট

1FK7 কমপ্যাক্ট - একটি সার্ভো মোটর যা স্পেস-সংবদ্ধ মেশিনের জন্য ডিজাইন করা হয়েছে

1FK7 কমপ্যাক্ট সিরিজটি 1FK7 স্ট্যান্ডার্ড এবং 1FT7 উচ্চ-পারফরম্যান্স পরিবারের মধ্যে বসে। কমপ্যাক্ট মানে ছোট সামগ্রিক দৈর্ঘ্য। 48 মিমি শ্যাফ্ট উচ্চতা ফ্রেমের জন্য (1FK7042), এই শারীরিক সীমাবদ্ধতাটি মেশিন টুলস এবং হ্যান্ডলিং সিস্টেমগুলিতে গুরুত্বপূর্ণ যেখানে অক্ষের ব্যবধান টাইট এবং মোটর মাউন্টিং গভীরতা সীমিত।

সমস্ত সার্ভো পারফরম্যান্স বজায় রাখা হয়েছে: স্থায়ী চুম্বক সিঙ্ক্রোনাস নির্মাণ, গতি পরিসীমা জুড়ে মসৃণ টর্ক ডেলিভারি, এবং অনুমানযোগ্য গতিশীল প্রতিক্রিয়া যা একটি স্টেপার বা ইন্ডাকশন মোটর মেলে না। খাটো বডি হল একই ফ্রেমের আকারে স্ট্যান্ডার্ড-লেংথ 1FK7-এর বিপরীতে সামান্য কম পিক টর্ক ক্ষমতার বিপরীতে ট্রেড-অফ।

1FK7042-5AF71-1AG0 100K টেম্পারেচার ক্লাসে 3Nm ডেলিভারি করে — ক্রমাগত লোডের অধীনে তাপীয় ডিরেটিং উদ্বেগ ছাড়াই অপারেটিং ডিউটি ​​চক্র জুড়ে সামঞ্জস্যপূর্ণ টর্ক।

কী স্পেসিফিকেশন

SIN/COS ইনক্রিমেন্টাল এনকোডার — অ্যানালগ সাইনুসয়েডাল প্রতিক্রিয়া

1FK7042-5AF71-1AG0 একটি ক্রমবর্ধমান SIN/COS এনকোডার বহন করে (1Vpp, 2048 পালস প্রতি বিপ্লব)। SIN/COS এনকোডারগুলি ডিজিটাল পালস ট্রেনের পরিবর্তে সাইনোসয়েডাল অ্যানালগ সংকেত প্রেরণ করে। ড্রাইভ দুটি ফেজ-শিফটেড সাইন ওয়েভ গ্রহণ করে এবং সিগন্যালকে ইন্টারপোলেট করে শ্যাফ্ট পজিশনের সমাধান করে — প্রতিটি সাইন পিরিয়ড থেকে সাব-পালস পজিশন রেজোলিউশন বের করে।

প্রতি বিপ্লবে 2048 ফিজিক্যাল পিরিয়ড, এবং ড্রাইভ-সাইড ইন্টারপোলেশন সাধারণত 256× বা তার বেশি যোগ করে, কার্যকর অবস্থানের রেজোলিউশন প্রতি বিপ্লবে কয়েক লক্ষ গণনা। সূক্ষ্ম পজিশনিং, মসৃণ কম-গতির অপারেশন, এবং নির্ভুল টর্ক রিপল হ্রাসের জন্য, SIN/COS প্রতিক্রিয়া সমতুল্য-পালস-কাউন্ট ডিজিটাল এনকোডারগুলির তুলনায় পরিষ্কার কর্মক্ষমতা তৈরি করে।

অংশ নম্বরে "-1AG0" উপাধিটি এই এনকোডারের ধরন নিশ্চিত করে৷ 1FK7042-5AF71-1AG0 এর প্রতিস্থাপন বা মেরামতের জন্য এনকোডার ইন্টারফেস পুনরায় কনফিগার না করে ড্রাইভের সামঞ্জস্য বজায় রাখতে একই I-2048 এনকোডার ভেরিয়েন্ট সহ একটি মোটর ব্যবহার করতে হবে।

অ্যাপ্লিকেশন দৃশ্যকল্প

মেশিন টুল ফিড অক্ষ:একটি মেশিনিং সেন্টারের X বা Y অক্ষ ড্রাইভ বলস্ক্রুতে 1FK7042-5AF71-1AG0 ব্যবহার করে। 3000RPM-এ 3Nm টর্ক ছোট থেকে মাঝারি মেশিনিং কেন্দ্রগুলিতে সাধারণ ফিড অক্ষের প্রয়োজনীয়তাগুলিকে কভার করে। স্বাভাবিক ঠাণ্ডা মাঝে মাঝে ডিউটি ​​ফিড প্রোফাইলের জন্য যথেষ্ট।

প্যাকেজিং মেশিন সার্ভো অক্ষ:একটি অনুভূমিক ফর্ম-ফিল-সিল মেশিনে ফিল্ম ড্রাইভ বা ইন্ডেক্সিং অক্ষ। কমপ্যাক্ট মোটর দৈর্ঘ্য টাইট মেশিন খামের মধ্যে ফিট করে। SIN/COS এনকোডার অবস্থান-নিয়ন্ত্রিত ক্যাম প্রোফাইলগুলির জন্য মসৃণ প্রতিক্রিয়া প্রদান করে।

বিদ্যমান SIMOTICS ড্রাইভ সিস্টেমে প্রতিস্থাপন:একটি ইনস্টল করা 1FK7042-5AF71-1AG0 ব্যর্থ হয়েছে৷ একটি সরাসরি প্রতিস্থাপন ড্রাইভের পরামিতিগুলি পরিবর্তন না করেই আসল টর্ক, গতি এবং এনকোডারের ধরন পুনরুদ্ধার করে — একই অংশ নম্বরটি মিলিত কর্মক্ষমতা এবং এনকোডার ইন্টারফেস নিশ্চিত করে।

FAQ

প্রশ্ন 1: কোন সার্ভো ড্রাইভগুলি 1FK7042-5AF71-1AG0 এর সাথে সামঞ্জস্যপূর্ণ?

SIN/COS এনকোডার (I-2048) সহ 1FK7 কমপ্যাক্ট সিরিজটি SINAMICS S120 সার্ভো ড্রাইভগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে যা SIN/COS এনকোডার ইনপুট সমর্থন করে৷ নির্দিষ্ট ড্রাইভ মডিউল নির্বাচন প্রয়োজনীয় অক্ষ কারেন্ট, ডিসি লিঙ্ক ভোল্টেজ এবং একটি একক-অক্ষ বা বহু-অক্ষ শক্তি মডিউল ব্যবহার করা হয় কিনা তার উপর নির্ভর করে। ড্রাইভের এনকোডার ইন্টারফেস অবশ্যই SIN/COS 1Vpp প্রোটোকলের জন্য 2048 pulses/rev-এ কনফিগার করতে হবে।

প্রশ্ন 2: হোল্ডিং ব্রেকের অনুপস্থিতি কি উল্লম্ব অক্ষের নিরাপত্তাকে প্রভাবিত করে?

হ্যাঁ। একটি হোল্ডিং ব্রেক ছাড়া একটি মোটর যান্ত্রিকভাবে একটি উল্লম্ব লোড ধরে রাখতে পারে না যখন ড্রাইভটি ডি-এনার্জাইজ করা হয়। উল্লম্ব অক্ষগুলির জন্য (মেশিনিং সেন্টারে জেড-অক্ষ, উত্তোলন সিস্টেম), একটি হোল্ডিং ব্রেক প্রয়োজন যাতে শক্তি হ্রাসের সময় মাধ্যাকর্ষণ-চালিত নিম্নগামী আন্দোলন প্রতিরোধ করা হয়। "-1AG0" কনফিগারেশনের কোনো ব্রেক নেই। যদি অ্যাপ্লিকেশনের জন্য উল্লম্ব অক্ষ লোড হোল্ডিং প্রয়োজন হয়, একটি ব্রেক-সজ্জিত বৈকল্পিক (ভিন্ন প্রত্যয়) নির্দিষ্ট করা আবশ্যক।

প্রশ্ন 3: IP64 সুরক্ষা রেটিং কি কভার করে?

IP6X মানে মোটরটি ধুলো-আঁটসাঁট — কোনো অবস্থাতেই ধুলো প্রবেশ করবে না। IPX4 মানে মোটর যে কোন দিক থেকে জলের ছিটা থেকে সুরক্ষিত। একত্রে, IP64 কুল্যান্ট স্প্ল্যাশ, ধুলো এবং swarf সহ সাধারণ উত্পাদন পরিবেশে মেশিনগুলিকে কভার করে। এটি উচ্চ-চাপ ওয়াশডাউন (IP65 বা তার উপরে) বা ক্রমাগত নিমজ্জনকে কভার করে না।

প্রশ্ন 4: 3Nm রেটিং এর জন্য 100K তাপমাত্রা শ্রেণীর তাৎপর্য কি?

"100K" রেফারেন্সের মানে হল মোটর রেট করা 3Nm টর্কের মান হল পরিবেষ্টনের উপরে 100 কেলভিন তাপমাত্রা বৃদ্ধির মান - অন্য কথায়, প্রায় 125°C এর একটি ঘূর্ণায়মান তাপমাত্রায় অনুমান করে 25°C পরিবেষ্টিত। এটি ক্রমাগত-শুল্ক তাপীয় রেটিং। স্বল্পমেয়াদী পিক টর্ক বেশি হবে। নিম্ন শুল্ক চক্রে বা সক্রিয় শীতলকরণের সাথে কাজ করা উচ্চতর টেকসই টর্কের অনুমতি দেবে; 3Nm চিত্র হল রক্ষণশীল, ক্রমাগত-শুল্ক স্পেসিফিকেশন।

প্রশ্ন 5: প্লেইন শ্যাফ্ট টাইপ কি কাপলিং এর সাথে সামঞ্জস্যপূর্ণ যার জন্য একটি কীওয়ে প্রয়োজন?

একটি প্লেইন শ্যাফ্ট (কোনও কীওয়ে, ফ্ল্যাট নয়) মসৃণ শ্যাফ্ট ক্ল্যাম্পিংয়ের জন্য ডিজাইন করা কাপলিং বা পিনিয়নের প্রয়োজন হয় — ঘর্ষণ কাপলিং, হাইড্রোলিক শ্যাফ্ট কাপলিং বা প্রেস-ফিট পিনিয়ন। কীড শ্যাফটের জন্য ডিজাইন করা কাপলিং সরাসরি ব্যবহার করা যাবে না। যদি অ্যাপ্লিকেশনটির জন্য একটি কীওয়ে শ্যাফ্টের প্রয়োজন হয়, একটি ভিন্ন অর্ডার কনফিগারেশন প্রত্যয় নির্দিষ্ট করতে হবে। ইনস্টলেশনের আগে শ্যাফ্ট টাইপ এবং কাপলিং ডিজাইনের সামঞ্জস্যতা নিশ্চিত করুন।
