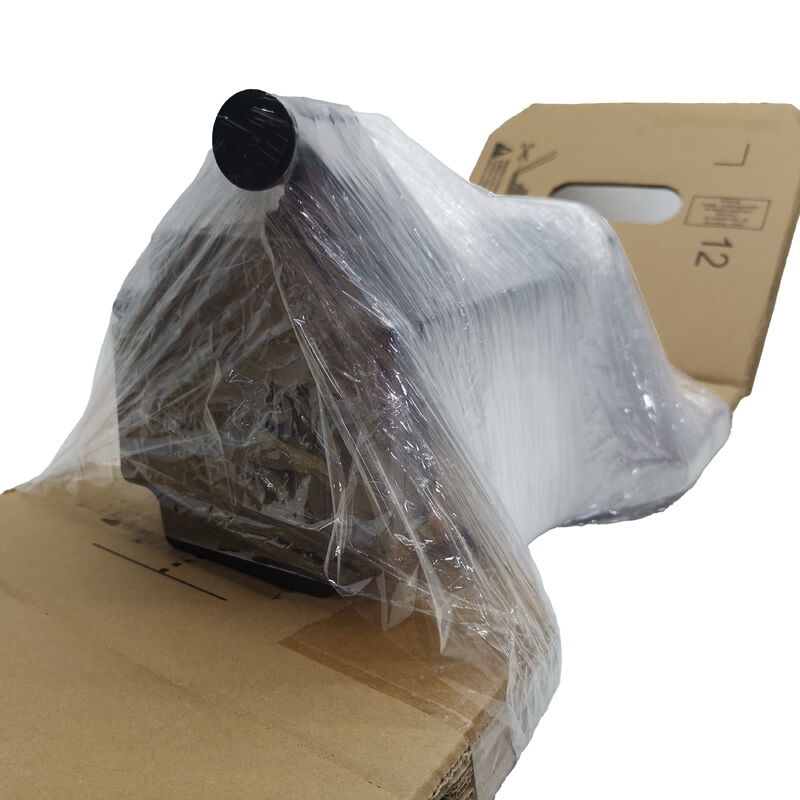

সিমোটিক্স এস সিঙ্ক্রোনাস সার্ভোমোট 1FK7042-5AF71-1AG0 1FK7 042-5AF71-1AG0 1FK7 0425AF711AGO

সিমেন্স 1FK7042-5AF71-1AG0 | সিমোটিকস এস 1FK7 কম্প্যাক্ট সার্ভো মোটর — 3 Nm / 0.82 kW / 3000 rpm / ইনক্রিমেন্টাল এনকোডার / IM B5

1FK7 কম্প্যাক্ট — একটি টাইট ইনস্টলেশন এনভেলপে সার্ভো পারফরম্যান্স

1FK7042-5AF71-1AG0 একটি 1FK7 কম্প্যাক্ট সিনক্রোনাস সার্ভো মোটর: 48mm শ্যাফ্ট উচ্চতার ফ্রেমে 3000 rpm-এ 3 Nm কন্টিনিউয়াস টর্ক। সিমেন্স 1FK7 কম্প্যাক্ট ফ্যামিলিকে এমন অ্যাপ্লিকেশনের জন্য পজিশন করে যেখানে ইনস্টলেশন স্পেস সীমাবদ্ধ কিন্তু সম্পূর্ণ সার্ভো পারফরম্যান্স — সুনির্দিষ্ট পজিশনিং, পুনরাবৃত্তিযোগ্য গতি নিয়ন্ত্রণ, এবং দ্রুত ডাইনামিক রেসপন্স — এখনও প্রয়োজন। কম্প্যাক্ট মেশিনিং সেন্টার, ইন্ডেক্সিং মেকানিজম, প্যাকেজিং মেশিনারি, এবং টাইটলি প্যাকেজড অটোমেশন মডিউলের ফিড অ্যাক্সিসগুলি স্বাভাবিকভাবেই ফিট করে।

স্থায়ী-চুম্বক রোটর পুরো গতি পরিসীমা জুড়ে সামঞ্জস্যপূর্ণ টর্ক তৈরি করে। প্রাকৃতিক কুলিং (কোন ফ্যান নেই, কোন বাহ্যিক কুলিং সরবরাহ নেই) ইনস্টলেশনকে সহজ রাখে — কোন কুলিং এয়ার সংযোগ নেই, কোন কুল্যান্ট নেই, কেবল মোটর পৃষ্ঠ এলাকা কনভেকশনের মাধ্যমে তাপ অপচয় করে। 0.82 kW কন্টিনিউয়াস-এ, এটি কম্প্যাক্ট অটোমেশনে অ্যাক্সিস ফিড এবং পজিশনিং অ্যাপ্লিকেশনের সাধারণ ডিউটি ​​সাইকেলের জন্য উপযুক্ত।

মূল স্পেসিফিকেশন

অর্ডার নম্বর ডিকোড করা — 1AG0 আপনাকে কী বলে

অর্ডার নম্বরের সাফিক্স কাঠামো মোটরের কনফিগারেশন সংজ্ঞায়িত করে:

ইনক্রিমেন্টাল এনকোডারের জন্য অ্যাক্সিস পজিশন রেফারেন্স স্থাপন করতে প্রতিটি মেশিন পাওয়ার-আপে একটি রেফারেন্স-রিটার্ন সাইকেল প্রয়োজন। হোমিং ছাড়াই পাওয়ার-আপে অ্যাবসোলিউট পজিশনের জন্য, একটি অ্যাবসোলিউট এনকোডার বা এনডেট এনকোডার সহ একটি ভ্যারিয়েন্ট প্রয়োজন।

270° ঘোরানো সংযোগকারী — ইনস্টলেশন নমনীয়তা

1FK7042-5AF71-1AG0-এর পাওয়ার এবং সিগন্যাল সংযোগকারীগুলি মোটর অক্ষের চারপাশে 270° ঘোরে। একটি টাইটলি রুটেড কেবল প্যানেলে, এর মানে হল যে কেবল এক্সিট দিকটি ইনস্টলেশন সময়ে সামঞ্জস্য করা যেতে পারে — সংযোগকারীটিকে পিছনের দিকে, পাশের দিকে, বা 270° আর্কের যেকোনো কোণে নির্দেশ করা — কেবলটি ডিসঅ্যাসেম্বল না করে বা মোটর পরিবর্তন না করে। এটি মেশিন বিল্ডগুলিতে একটি ব্যবহারিক সুবিধা যেখানে কেবল রুটিং সীমাবদ্ধ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: এই মোটরের একটি প্লেইন শ্যাফ্ট এবং কোন ব্রেক নেই। এটি কি উল্লম্ব অ্যাক্সিসের জন্য উপযুক্ত?

না। কোন হোল্ডিং ব্রেক সহ প্লেইন শ্যাফ্ট মানে সার্ভো-অফ-এ পজিশন সম্পূর্ণরূপে সার্ভো লক এবং ফ্রিকশন কাপলিংয়ের উপর নির্ভর করে। উল্লম্ব বা গ্র্যাভিটি-লোডেড অ্যাক্সিসে যেখানে সার্ভো ডি-এনার্জাইজড হলে লোড গ্র্যাভিটির অধীনে চলে, সেখানে ইন্টিগ্রাল ইলেক্ট্রোম্যাগনেটিক হোল্ডিং ব্রেক সহ ব্রেক ভ্যারিয়েন্ট (সাফিক্স -1AH0) প্রয়োজন।

প্রশ্ন 2: ইনক্রিমেন্টাল এনকোডারের কি প্রতি পাওয়ার-আপে একটি হোমিং সাইকেল প্রয়োজন?

হ্যাঁ। ইনক্রিমেন্টাল এনকোডারের কোন অ্যাবসোলিউট পজিশন মেমরি নেই — প্রতিটি পাওয়ার-আপে অ্যাক্সিস পজিশন রেফারেন্স স্থাপন করার জন্য একটি রেফারেন্স-রিটার্ন সাইকেল প্রয়োজন। হোমিং ছাড়াই পাওয়ার-আপে অ্যাবসোলিউট পজিশনের জন্য, একটি অ্যাবসোলিউট এনকোডার (এনডেট) সহ একটি 1FK7 ভ্যারিয়েন্ট নির্দিষ্ট করুন — অর্ডার নম্বরে প্রাসঙ্গিক এনকোডার সাফিক্স দ্বারা সনাক্তযোগ্য।

প্রশ্ন 3: 1FK7042-5AF71-1AG0 এর সাথে কোন সিমেন্স ড্রাইভ সামঞ্জস্যপূর্ণ?

1FK7 ফ্যামিলি SINAMICS S120 এবং S210 সার্ভো ড্রাইভ সিস্টেমের সাথে এবং উপযুক্ত মোটর মডিউলের মাধ্যমে SIMODRIVE 611 এর সাথে সামঞ্জস্যপূর্ণ। ড্রাইভ মডিউলের রেটেড কারেন্ট মোটরের 1.95A রেটেড কারেন্ট কভার করে কিনা তা নিশ্চিত করুন। SINAMICS S120 ব্যবহার করার সময়, মোটর DRIVE-CLiQ সকেট দিয়ে সজ্জিত থাকলে ড্রাইভ DRIVE-CLiQ এর মাধ্যমে সংযোগ করতে পারে — ড্রাইভ সিস্টেমের বিরুদ্ধে মোটরের এনকোডার ইন্টারফেস যাচাই করুন।

প্রশ্ন 4: "IM B5 (IM V1, IM V3)" মাউন্টিং মানে কী?

IM B5 একটি ফ্ল্যাঞ্জ মাউন্ট — মোটরটি ড্রাইভ প্রান্তে একটি বোল্ট সার্কেল সহ একটি গোলাকার ফ্ল্যাঞ্জের মাধ্যমে মাউন্ট হয়। একই ফ্ল্যাঞ্জ জ্যামিতি IM V1 (উল্লম্ব, শ্যাফ্ট নিচের দিকে নির্দেশ করছে) এবং IM V3 (উল্লম্ব, শ্যাফ্ট উপরের দিকে নির্দেশ করছে) মাউন্টিং ওরিয়েন্টেশনকেও একটি ভিন্ন মোটর ভ্যারিয়েন্ট ছাড়াই অনুমতি দেয়।

প্রশ্ন 5: 1FK7042-5AF71-1AG0 কোথা থেকে সোর্স করা হবে যেহেতু এটি বন্ধ হয়ে গেছে?

সিমেন্স সিমোটিকস এস আফটারমার্কেট — ইন্ডাস্ট্রিয়াল সার্ভো মোটর ডিলার, এক্সচেঞ্জ প্রোগ্রাম, এবং রিফারবিশমেন্ট সার্ভিসের মাধ্যমে। ইনস্টল করা মোটরের নেমপ্লেট থেকে সম্পূর্ণ অর্ডার নম্বর 1FK7042-5AF71-1AG0 (এনকোডার টাইপ, শ্যাফ্ট টাইপ, ব্রেক/নো ব্রেক) নিশ্চিত করুন। যেকোনো ব্যবহৃত ইউনিটে এনকোডারের অবস্থা যাচাই করা উচিত।
