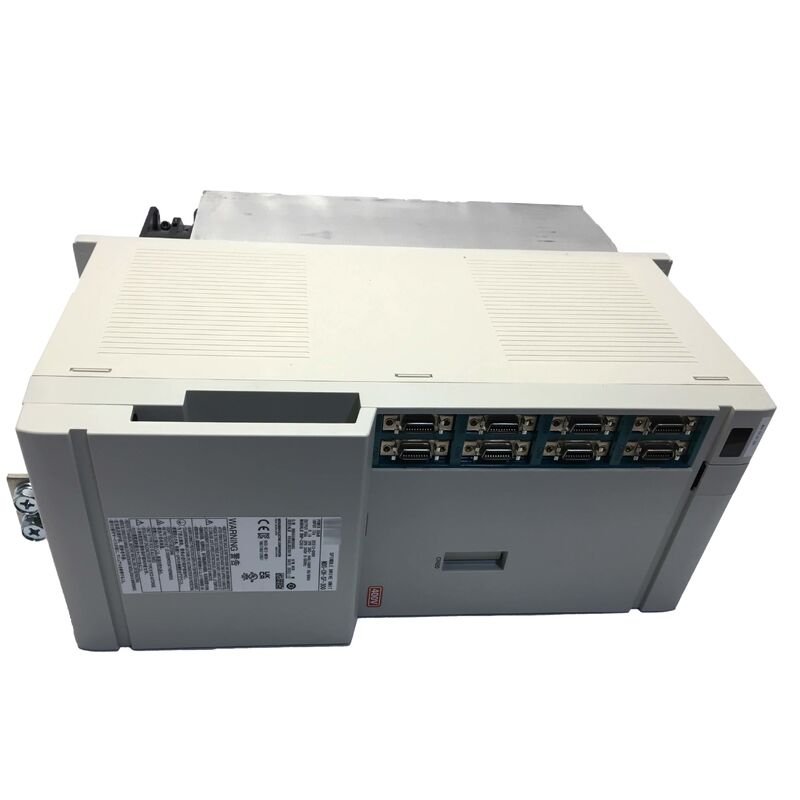

এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০
  • এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০
  • এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০
  • এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০
  • এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০
এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০

এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০

উৎপত্তি স্থল জাপান
পরিচিতিমুলক নাম Mitsubishi
সাক্ষ্যদান CE RoHS
মডেল নম্বার MDS-CH-SP-300
পণ্যের বিবরণ
ব্র্যান্ড:
মিতসুবিশি
মডেল:
MDS-CH-SP-300
পণ্যের ধরন:
স্পিন্ডল ড্রাইভ ইউনিট
সিরিজ:
এমডিএস-সিএইচ-এসপি
রেট ক্যাপাসিটি:
30 কিলোওয়াট
ইনপুট ভোল্টেজ:
400V ক্লাস
আবেদন:
CNC টাকু মোটর নিয়ন্ত্রণ
নিয়ন্ত্রণ পদ্ধতি:
PWM নিয়ন্ত্রণ
ওয়ারেন্টি:
এক বছর
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
USD 4600-4900 / piece
প্যাকেজিং বিবরণ
মূল প্যাকেজিং
ডেলিভারি সময়
2 দিন
পরিশোধের শর্ত
এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতিদিন 100 পিসি
পণ্য বিবরণ
এমডিএস-সিএইচ-এসপি-৩০০ নতুন সিলড মিটসুবিশি সার্ভো ড্রাইভ ইউনিট এমডিএসসিএইচএসপি-৩০০
এমডিএস-সিএইচ-এসপি-৩০০ -- মিটসুবিশি এমডিএস-সিএইচ স্পিন্ডল ড্রাইভ ইউনিট
30kW / 200-230V 3-ফেজ / সিএনসি মেশিন টুল স্পিন্ডল নিয়ন্ত্রণ
30 কিলোওয়াট স্পিন্ডল ড্রাইভ উচ্চ-ক্ষমতা সিএনসি স্পিন্ডলের জন্য
এমডিএস-সিএইচ-এসপি -300 30 কিলোওয়াট স্পিন্ডল ড্রাইভ পাওয়ার সরবরাহ করে, এটিকে এমডিএস-সিএইচ স্পিন্ডল ড্রাইভ পরিসরের উচ্চ প্রান্তে স্থাপন করে। 30 কিলোওয়াট স্পিন্ডল রেটিংঃ
  • মাঝারি থেকে বড় সিএনসি মেশিনিং সেন্টার:স্টিল, কাস্ট আয়রন এবং শক্ত খাদগুলির ভারী-ডুয়িং ফ্রিজিং, ড্রিলিং এবং ড্রিলিংয়ের জন্য শক্তিশালী স্পিন্ডল সহ অনুভূমিক এবং উল্লম্ব মেশিনিং কেন্দ্রগুলি।
  • সিএনসি মিলিং মেশিন:উচ্চ স্পিন্ডল গতি এবং স্থিতিশীল শক্তি সরবরাহের প্রয়োজন হয় এমন যথার্থ গ্রাইন্ডিং অপারেশন।
  • মাল্টিটাস্কিং টার্নিং সেন্টার:বড় সিএনসি টার্নিং এবং মিল-টার্নিং সেন্টারগুলিতে উচ্চ-ক্ষমতার প্রধান স্পিন্ডলগুলি উচ্চ উপাদান অপসারণের হারে ভারী টার্নিং কাট করতে সক্ষম।
30kW এ, এমডিএস-সিএইচ-এসপি -300 একটি বিস্তৃত স্পিন্ডল গতি পরিসীমা জুড়ে উচ্চ টর্ক কাটিয়া অপারেশনগুলি বজায় রাখতে পারে low কম গতির উচ্চ টর্ক ভারী রুক্ষতা থেকে উচ্চ গতির সমাপ্তি কাটিয়া পর্যন্ত।
মূল বৈশিষ্ট্যাবলী
প্যারামিটার মূল্য
নামমাত্র আউটপুট ৩০ কিলোওয়াট
ইনপুট সরবরাহ ২০০-২৩০ ভোল্ট এসি, ৩ ফেজ
সিরিজ এমডিএস-সিএইচ
প্রকার স্পিন্ডল ড্রাইভ (এসপি)
প্রয়োগ সিএনসি মেশিন টুল স্পিন্ডল
এমডিএস-সিএইচ স্পিন্ডল ড্রাইভ
এমডিএস-সিএইচ-এসপি-৩০০ সিএনসি মেশিন টুল দ্বারা প্রয়োজনীয় সমস্ত স্পিন্ডল নিয়ন্ত্রণ ফাংশন সম্পাদন করেঃ
  • ভেরিয়েবল স্পিড কন্ট্রোলঃMitsubishi CNC থেকে গতির কমান্ড গ্রহণ করে এবং প্রোগ্রাম করা পরিসীমা জুড়ে স্পিন্ডল মোটরের গতি সঠিকভাবে নিয়ন্ত্রন করে ০ থেকে সর্বোচ্চ গতি পর্যন্ত।
  • স্পিন্ডল ওরিয়েন্টেশন (সি-অক্ষ):সরঞ্জাম পরিবর্তন অপারেশন জন্য একটি সুনির্দিষ্ট কৌণিক অবস্থানে spindle অবস্থান,এবং জটিল মেশিনযুক্ত প্রোফাইলগুলির জন্য স্পিন্ডল ঘূর্ণনকে রৈখিক অক্ষ গতির সাথে সমন্বিত করে সি-অক্ষের কনট্যুরিং সক্ষম করে.
  • স্টিক ট্যাপ সিঙ্ক্রোনাইজেশনঃস্টিফিন ট্যাপিংয়ের সময় জেড-অক্ষের ফিডের সাথে স্পিন্ডল ঘূর্ণন সিঙ্ক্রোনাইজ করে floating ভাসমান ট্যাপ ধারক ছাড়াই সঠিক থ্রেড পিচ নিশ্চিত করে।
  • পুনরুদ্ধারযোগ্য ব্রেকিং:ধীর গতির সময়, স্পিন্ডল মোটর এমডিএস-সিএইচ সিস্টেমের ভাগ করা ডিসি বাসকে শক্তি ফেরত দেয়।এই পুনরুদ্ধার শক্তি পাওয়ার সাপ্লাই মডিউল উপর নেট শক্তি চাহিদা হ্রাস এবং ড্রাইভ সিস্টেমের মধ্যে dissipated তাপ হ্রাস.
অ্যাপ্লিকেশন দৃশ্যকল্প
  • মেশিনিং সেন্টার স্পিন্ডল ড্রাইভ প্রতিস্থাপনঃএকটি Mitsubishi সিএনসি মেশিনিং সেন্টার এর স্পিন্ডল ড্রাইভ ত্রুটি বিকাশ √ স্পিন্ডল প্রোগ্রাম গতি বা overcurrent এলার্ম উপর ট্রিপ পৌঁছাতে ব্যর্থ। স্পিন্ডল মোটর যাচাই করার পরে,MDS-CH-SP-300 ড্রাইভ ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন পূর্ণ 30kW স্পিন্ডল ড্রাইভ ক্ষমতা পুনরুদ্ধার.
  • স্পিন্ডল ওরিয়েন্টেশন ত্রুটিঃএকটি সিএনসি মেশিন টুল স্পিন্ডল ওরিয়েন্টেশন ব্যর্থতা বিকাশ করে √ টুল পরিবর্তন করার জন্য স্পিন্ডল সঠিক কোণে থামে না। এমডিএস-সিএইচ-এসপি -300 ওরিয়েন্টেশন নিয়ন্ত্রণ ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন নির্ভরযোগ্য টুল পরিবর্তন অপারেশন পুনরুদ্ধার.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ একই ড্রাইভ সিস্টেমে এমডিএস-সিএইচ-এসপি-৩০০ এবং এমডিএস-সিএইচ-ভি সিরিজের মধ্যে পার্থক্য কী?
এমডিএস-সিএইচ-এসপি -৩০০ একটি স্পিন্ডল ড্রাইভ যা স্পিন্ডল মোটরকে নিয়ন্ত্রণ করে, যা কাটার শক্তি সরবরাহ করে এবং মূলত গতির মোডে পরিচালিত হয়।এমডিএস-সিএইচ-ভি সিরিজ (যেমন এমডিএস-সিএইচ-ভি 2-3535) হ'ল সার্ভো ড্রাইভ তারা বন্ধ লুপ অবস্থান নিয়ন্ত্রণ মোডে ফিড অক্ষগুলি নিয়ন্ত্রণ করে. উভয়ই পাওয়ার সাপ্লাই মডিউল থেকে একই এমডিএস-সিএইচ ডিসি বাস ভাগ করে নেয়, তবে মূলত বিভিন্ন মেশিন ফাংশন পরিবেশন করে।
প্রশ্ন ২ঃ এমডিএস-সিএইচ-এসপি-৩০০ কি সিএস-অক্ষ (কন্টুরিং স্পিন্ডল) অপারেশন সমর্থন করে?
হ্যাঁ. এমডিএস-সিএইচ-এসপি সিরিজ সিএস-অক্ষের কনট্যুরিং সমর্থন করে যেখানে স্পিন্ডল একটি সম্পূর্ণ অন্তর্নিহিত ঘূর্ণনীয় অক্ষ হিসাবে নিয়ন্ত্রিত হয়, সিএনসির রৈখিক অক্ষগুলির সাথে মেশিন জটিল প্রোফাইলগুলির সাথে সমন্বিত হয়।এটি একটি উচ্চ-রেজোলিউশন স্পিন্ডল এনকোডার (সাধারণত একটি Mitsubishi OSA বা সমমানের অবস্থান কোডার) ড্রাইভ সংযুক্ত প্রয়োজন, এবং সিএস-অক্সিস সফটওয়্যার বিকল্পটি সিএনসিতে সক্ষম করা হয়েছে।
প্রশ্ন ৩: কোন স্পিন্ডল এলার্মগুলি এমডিএস-সিএইচ-এসপি-৩০০-এর ত্রুটি নির্দেশ করে?
মিটসুবিশি সিএনসি স্পিন্ডল অ্যালার্ম কোডগুলি প্রদর্শন করে যা ত্রুটির বিভাগকে সনাক্ত করে। নিয়ন্ত্রণ স্তরের অ্যালার্মগুলি (যোগাযোগ ত্রুটি, পরামিতি ত্রুটি) ড্রাইভের নিয়ন্ত্রণ সার্কিটের দিকে নির্দেশ করে।পাওয়ার স্টেজ এলার্ম (ওভারকরেন্ট), ওভারভোল্টেজ, আইজিবিটি ত্রুটি) ড্রাইভের পাওয়ার ইলেকট্রনিক্সের দিকে নির্দেশ করে। ড্রাইভের নিজস্ব ডায়াগনস্টিক ডিসপ্লে (যদি সজ্জিত থাকে) অতিরিক্ত বিবরণ দেখায়।ড্রাইভ ইউনিট নিন্দা করার আগে স্পিন্ডল মোটর এবং এনকোডার বিচ্ছিন্ন.
প্রশ্ন ৪ঃ এমডিএস-সিএইচ-এসপি-৩০০ প্রতিস্থাপনের জন্য কি স্পিন্ডল প্যারামিটার পুনরায় প্রবেশের প্রয়োজন হয়?
স্পিন্ডল পরামিতি Mitsubishi CNC এর পরামিতি মেমরিতে থাকে, ড্রাইভ ইউনিটে নয়। ড্রাইভ প্রতিস্থাপন সংরক্ষিত CNC স্পিন্ডল পরামিতি প্রভাবিত করে না।সিএনসি পাওয়ার-অন প্রারম্ভিকীকরণের সময় স্পিন্ডল পরামিতিগুলি পুনরায় ডাউনলোড করে. উত্পাদন ফিরে যাওয়ার আগে সঠিক স্পিন্ডল গতি প্রতিক্রিয়া এবং ওরিয়েন্টেশন নির্ভুলতা যাচাই করুন।
MDS-CH-SP-300 Mitsubishi Spindle Drive Unit
