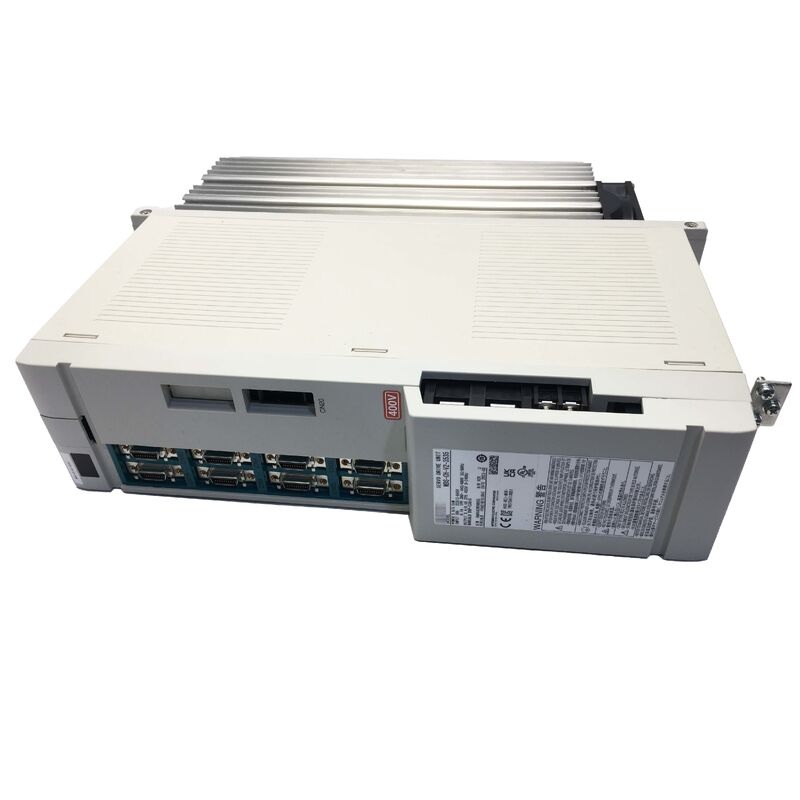

MDS-CH-V2-3535 মিতসুবিশি নতুন কারখানা সিল করা সার্ভো ড্রাইভ ইউনিট MDSCHV23535

MDS-CH-V2-3535∙ Mitsubishi MDS-CH ডুয়াল অক্ষ সার্ভো ড্রাইভ ∙ 3.5kW + 3.5kW / 2-Axis / 400V / CNC মেশিন টুল

এমডিএস-সিএইচ মিটসুবিশির সংযুক্ত হাইব্রিড ড্রাইভ আর্কিটেকচার

The MDS-CH series is Mitsubishi Electric's Combined Hybrid drive platform — a compact drive architecture where multiple servo axis channels are integrated into a single drive unit sharing a common power supply bus"সিএইচ" নামকরণটি সংযুক্ত হাইব্রিড ডিজাইনকে নির্দেশ করেঃ একটি শারীরিক ড্রাইভের অভ্যন্তরে প্রতিটি অক্ষ চ্যানেলের জন্য পৃথক সার্ভো এম্প্লিফায়ার পিসিবি।

এমডিএস-সিএইচ-ভি 2-3535 একটি একক ইউনিটে দুটি স্বতন্ত্র সার্ভো অক্ষ চ্যানেল সরবরাহ করে each প্রতিটি 3.5 কিলোওয়াট রেটযুক্ত। "ভি 2" এটিকে এমডিএস-সিএইচ সিরিজের দ্বিতীয় প্রজন্মের সার্ভো পরিবর্ধক হিসাবে চিহ্নিত করে।

মূল বৈশিষ্ট্যাবলী

Mitsubishi CNC ড্রাইভ সিস্টেমে MDS-CH

এমডিএস-সিএইচ সিরিজটি মিটসুবিশির ড্রাইভ সিস্টেম আর্কিটেকচারের মধ্যে সংহত করেঃ

পাওয়ার সাপ্লাই মডিউল (এমডিএস-সিএইচ-সিভি):এসি মেইনকে শেয়ার্ড ডিসি বাসে রূপান্তর করে যা সিস্টেমের সমস্ত এমডিএস-সিএইচ সার্ভো এবং স্পিন্ডল ড্রাইভ সরবরাহ করে।

সার্ভো ড্রাইভ (MDS-CH-V):এমডিএস-সিএইচ-ভি 2-3535 এই পরিবারের একটি দ্বৈত-চ্যানেল সার্ভো ড্রাইভ।

স্পিন্ডল ড্রাইভ (এমডিএস-সিএইচ-এসপি):ইনভার্টার ইউনিট যা স্পিন্ডল মোটর নিয়ন্ত্রণ করে। এমডিএস-সিএইচ-এসপি -300 (নীচে বর্ণনা করা হয়েছে) একই সিস্টেম পরিবারের স্পিন্ডল ড্রাইভ।

এমডিএস-সিএইচ-ভি২-৩৫৩৫টি এসএসসিএনইটি (সার্ভো সিস্টেম কন্ট্রোলার নেটওয়ার্ক) এর মাধ্যমে মিটসুবিশি সিএনসির সাথে সংযোগ স্থাপন করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিএনসি মেশিনিং সেন্টার দ্বৈত অক্ষ প্রতিস্থাপনঃএকটি Mitsubishi সিএনসি মেশিনিং সেন্টার MDS-CH-V2-3535 দ্বারা পরিবেশন করা দুটি অক্ষের সার্ভো ত্রুটি বিকাশ করে। প্রতিস্থাপন উভয় প্রভাবিত অক্ষের জন্য দ্বৈত অক্ষ সার্ভো নিয়ন্ত্রণ পুনরুদ্ধার করে।

সিএনসি ড্রাইভ সিস্টেম কমিশনঃএকটি নতুন Mitsubishi সিএনসি মেশিন টুল ইনস্টল করা হয়। MDS-CH-V2-3535 মেশিনের দুটি অক্ষের চ্যানেল পরিবেশন করে ডুয়াল সার্ভো ড্রাইভ হিসাবে কমিশন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আমার সিএনসি সিস্টেমে এমডিএস-সিএইচ-ভি 2-3535 দ্বারা কোন অক্ষগুলি পরিবেশন করা হয় তা আমি কীভাবে সনাক্ত করব?

প্রতিটি এমডিএস-সিএইচ ড্রাইভের জন্য অক্ষ বরাদ্দটি এসএসসিএনইটি যোগাযোগ চেইনে ড্রাইভের অবস্থান এবং Mitsubishi CNC পরামিতিগুলিতে কনফিগার করা অক্ষের ঠিকানা সেটিংস দ্বারা নির্ধারিত হয়।সিএনসি এর ড্রাইভ বরাদ্দ পরামিতি টেবিল বা মেশিন টুল এর বৈদ্যুতিক ডকুমেন্টেশন যাচাই করুন যা শারীরিক অক্ষ MDS-CH-V2-3535 উপর দুটি চ্যানেলের সাথে মিলে যায়.

প্রশ্ন ২ঃ এমডিএস-সিএইচ-ভি২-৩৫৩৫-এর উভয় চ্যানেল একই সময়ে কাজ করতে পারে?

হ্যাঁ. উভয় সার্ভো অক্ষ চ্যানেল একই সাথে এবং স্বাধীনভাবে কাজ করে, প্রত্যেকে সার্ভো আপডেটের হারে নিজস্ব গতি এবং বর্তমান নিয়ন্ত্রণ লুপ চালায়।শেয়ার্ড ডিসি বাস একই সময়ে উভয় চ্যানেল সরবরাহ করে, সিএনসি ইন্টারপোলেশনের মাধ্যমে নির্দেশিত সমন্বিত মাল্টি-অক্ষ গতি সক্ষম করে।

প্রশ্ন 3: যদি একটি অক্ষের চ্যানেল ব্যর্থ হয় তাহলে কি হবে ∙ অন্য চ্যানেলটি কাজ চালিয়ে যায়?

এটি ত্রুটির ধরণ উপর নির্ভর করে। যদি ত্রুটিটি চ্যানেল-নির্দিষ্ট হয় (যেমন, একটি অক্ষের উপর একটি মোটর অতিরিক্ত বর্তমান), অন্য চ্যানেলটি কাজ চালিয়ে যেতে পারে যখন ত্রুটিযুক্ত চ্যানেলটি অ্যালার্মে থাকে।যদি ত্রুটি ভাগ করা শক্তি বাস বা SSCNET যোগাযোগ প্রভাবিত করে, উভয় চ্যানেল একই সময়ে প্রভাবিত হয়। CNC এর অ্যালার্ম প্রদর্শন ত্রুটিযুক্ত চ্যানেল এবং ত্রুটি টাইপ সনাক্ত করে।

প্রশ্ন 4: এমডিএস-সিএইচ-ভি 2-3535 প্রতিস্থাপনের জন্য সার্ভো প্যারামিটার ব্যাকআপ প্রয়োজন?

উভয় অক্ষের চ্যানেলের সার্ভো পরামিতিগুলি Mitsubishi CNC এর পরামিতি স্মৃতিতে থাকে, ড্রাইভ ইউনিটে নয়। ড্রাইভ ইউনিটটি প্রতিস্থাপন করা সঞ্চিত CNC পরামিতিগুলিকে প্রভাবিত করে না।প্রতিস্থাপনের পর, সিএনসি নতুন ড্রাইভ ইউনিটে প্রাসঙ্গিক অক্ষ পরামিতিগুলি চালু করার সূচনা সিকোয়েন্সের সময় ডাউনলোড করে।
