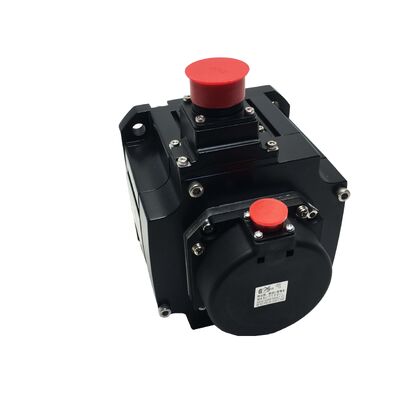

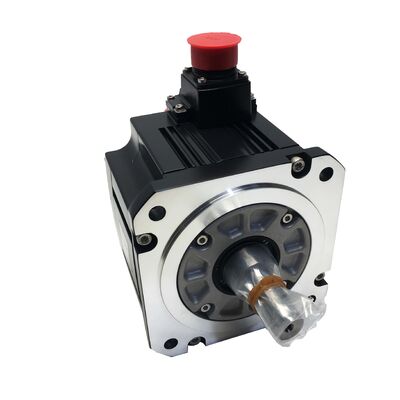

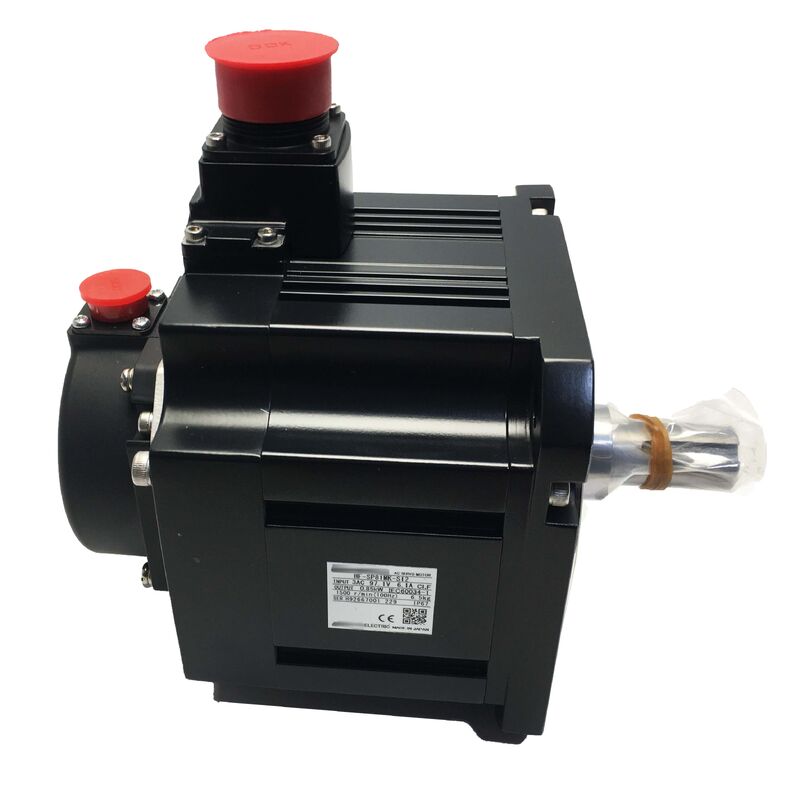

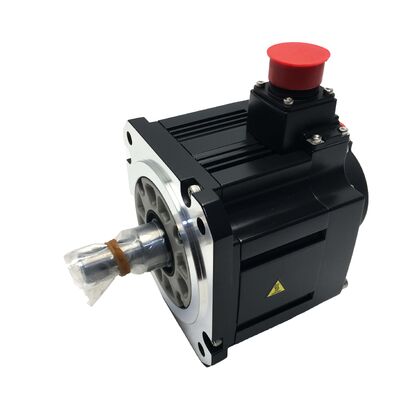

Mitsubishi HF-SP81MK-S12 MELSERVO-J3 সিরিজ এসি সার্ভো মোটর
850W, কীড শ্যাফ্ট, ব্রেক, আইপি 66 - আসল নতুন
পণ্যের সংক্ষিপ্ত বিবরণ
Mitsubishi HF-SP81MK-S12 হল Mitsubishi Electric এর MELSERVO-J3 সিরিজের 850W এসি সার্ভো মোটর।মাঝারি-ইনার্সিয়া সার্ভো মোটর সিএনসি মেশিন টুলস এবং শিল্প অটোমেশন সরঞ্জামগুলিতে প্রয়োজনীয় ফিড অক্ষ এবং পজিশনিং প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে.
এই বৈকল্পিকটি একটি কীযুক্ত শ্যাফ্ট, ইন্টিগ্রেটেড হোল্ডিং ব্রেক এবং আইপি 66 পরিবেশগত সিলিংকে একত্রিত করে - যান্ত্রিক সংযোগের অখণ্ডতা মোকাবেলা করে, ব্যর্থতা-নিরাপদ অবস্থান ধরে রাখে,এবং একই সাথে শিল্প দূষণের বিরুদ্ধে সুরক্ষা.
৮.১২ এনএম ক্রমাগত টর্ক সহ ১,০০০ আরপিএম নামমাত্র গতির সাথে, এটি একটি কম গতির, উচ্চ টর্ক মোটর যা শক্তি আউটপুট বজায় রাখার জন্য নির্মিত।এটি 200VAC শ্রেণীর সরবরাহ থেকে কাজ করে এবং একটি 18-বিট পরম এনকোডার সরবরাহ করে 260সঠিক অবস্থানের জন্য প্রতি ঘূর্ণন প্রতি,000 গণনা।
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| নামমাত্র আউটপুট |
৮৫০ ওয়াট (০.৮৫ কিলোওয়াট) |
| নামমাত্র টর্ক |
8.12 এনএম |
| নামমাত্র বর্তমান |
4.5 এ |
| সরবরাহ ভোল্টেজ |
200VAC শ্রেণী |
| নামমাত্র গতি |
1,000 RPM |
| এনকোডার |
১৮-বিট পরম (বিল্ট ইন) |
| শ্যাফ্ট কনফিগারেশন |
কীযুক্ত সোজা শ্যাফ্ট |
| ব্রেক ধরে রাখা |
সমন্বিত |
| প্রবেশ সুরক্ষা |
আইপি ৬৬ |
| ফ্ল্যাঞ্জের আকার |
১৩০ × ১৩০ মিমি |
| সিরিজ |
MELSERVO-J3 - HF-SP টাইপ |
| ওজন |
5.44 কেজি (11.99 পাউন্ড) |
| নির্মাতার অবস্থা |
বন্ধ |
এইচএফ-এসপি সিরিজ - মাঝারি ইনার্টিয়া, উচ্চ টর্ক
MELSERVO-J3 পরিবারের মধ্যে এইচএফ-এসপি মোটর প্রকারটি মাঝারি থেকে উচ্চ প্রতিফলিত লোড ইনার্টিয়ার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে উচ্চ গতির গতিশীল প্রতিক্রিয়ার চেয়ে স্থায়ী টর্ককে অগ্রাধিকার দেওয়া হয়।
১,০০০ আরপিএম নামমাত্র গতিতে, এইচএফ-এসপি৮১ ৮.১২ এনএম টর্ক উত্পাদন করে, যা মাঝারি সীসা পিচ মানের মেশিনে সরাসরি বলস্ক্রু কাপলিংয়ের সাথে ভালভাবে মেলে।এই অতিরিক্ত গিয়ারিং প্রয়োজন ছাড়া উল্লেখযোগ্য রৈখিক ধাক্কা শক্তি উৎপন্ন.
ভারী অক্ষের স্যাডল, বড় কাজের টেবিল এবং লোডের অধীনে সর্বনিম্ন অবস্থানের বিচ্যুতির প্রয়োজনীয় ড্রাইভগুলির জন্য,এইচএফ-এসপি এর টর্ক ঘনত্ব এবং ইনার্টিয়া মেপিং বৈশিষ্ট্যগুলি যথার্থ মেশিনিংয়ের চাহিদা অনুযায়ী অক্ষের কঠোরতা সরবরাহ করে.
১৮-বিট পরম এনকোডার
প্রতিটি এইচএফ-এসপি সিরিজের মোটরে স্ট্যান্ডার্ড হিসাবে একটি অন্তর্নির্মিত 18-বিট পরম এনকোডার রয়েছে - স্টার্টআপে হোমিং চক্রের প্রয়োজন ছাড়াই শ্যাফ্ট রিভোল্যুশন প্রতি 262,144 অনন্য অবস্থান গণনা সরবরাহ করে।
এটি হোমিং রুটিনগুলি থেকে অ-উৎপাদনশীল সময় সাশ্রয়কে দূর করে এবং ইনক্রিমেন্টাল এনকোডার সিস্টেমগুলি পাওয়ার মানের সমস্যা বা অপ্রত্যাশিত ই-স্টপগুলির সময় অবস্থানের ত্রুটিগুলি প্রতিরোধ করে।
উচ্চ রেজোলিউশন কম গতিতে মসৃণ অন্তর্ভুক্তি সমর্থন করে, মাল্টি-অক্ষের কনট্যুরিং কাজের পৃষ্ঠের সমাপ্তির গুণমান এবং উচ্চ-চক্র অ্যাপ্লিকেশনগুলিতে অবস্থানের নির্ভুলতা সরাসরি প্রভাবিত করে।
কীড শ্যাফ্ট ডিজাইন
কীযুক্ত শ্যাফ্ট মোটর শ্যাফ্ট এবং সমন্বয়কারী কাপলিং হাব বা পলি এর মধ্যে ইতিবাচক যান্ত্রিক ড্রাইভ সংযোগ সরবরাহ করে, শক লোডের অধীনে ঘূর্ণন স্লিপ প্রতিরোধ করে, দীর্ঘস্থায়ী উচ্চ টর্ক চাহিদা,এবং পুনরাবৃত্তি দিক বিপরীত.
মাঝারি ইনার্শিয়াল সিএনসি ফিড অক্ষগুলির জন্য অবিচ্ছিন্ন দ্বি-পরিচালিত অবস্থান এবং পর্যায়ক্রমিক ভারী কাটা জড়িত, কীযুক্ত শ্যাফটি নির্ভরযোগ্য টর্ক ট্রান্সমিশনের জন্য উপযুক্ত স্পেসিফিকেশন।
ইন্টিগ্রেটেড হোল্ডিং ব্রেক এবং আইপি 66 সুরক্ষা
হোল্ড ব্রেকটি ব্যর্থতা-নিরাপদ নীতির উপর কাজ করেঃ যখন শক্তি বন্ধ হয় তখন স্প্রিং প্রয়োগ করা হয়, স্বাভাবিক অপারেশন চলাকালীন বৈদ্যুতিকভাবে মুক্তি দেওয়া হয়। পাওয়ার হ্রাস, জরুরী স্টপ, বা সার্ভো অ্যালার্ম,ব্রেকটি স্বয়ংক্রিয়ভাবে শ্যাফ্টের অবস্থান ধরে রাখার জন্য কাজ করে.
IP66 protection means the motor housing is fully sealed against dust and protected against powerful water jets from any direction - appropriate for machine tool environments with active coolant systems and high-pressure cleaning routines.
ড্রাইভ সামঞ্জস্য - MELSERVO-J3
এইচএফ-এসপি 81 এমকে-এস 12 Mitsubishi এর MR-J3 সিরিজের সার্ভো এম্প্লিফায়ারের সাথে জুটিবদ্ধ। উপযুক্ত ড্রাইভ নির্বাচন মোটরের 850W আউটপুট এবং 4.8W পাওয়ারের জন্য অ্যাকাউন্ট করে।5A নামমাত্র বর্তমান - সাধারণত MR-J3-70B বা MR-J3-100B এম্প্লিফায়ার ক্লাস.
একাধিক অক্ষের সিস্টেমে উচ্চ গতির ফাইবার অপটিক নেটওয়ার্ক সংযোগের জন্য যোগাযোগ ইন্টারফেসের মধ্যে SSCNET III, পাশাপাশি স্বতন্ত্র অ্যাপ্লিকেশনগুলির জন্য অ্যানালগ এবং ইমপলস-ট্রেন কমান্ড মোড অন্তর্ভুক্ত রয়েছে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
কোন সার্ভো ড্রাইভ HF-SP81MK-S12 এর সাথে সামঞ্জস্যপূর্ণ?
এই মোটরটি Mitsubishi MR-J3 সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে - বিশেষত 850W মোটর শ্রেণীর জন্য MR-J3-70B বা MR-J3-100B।J3 ড্রাইভটি HF-SP মোটর টাইপ এবং 18-বিট পরম এনকোডার ইন্টারফেসকে নেটিভভাবে সমর্থন করে.
মোটরটি বন্ধ করা হয়েছে - এটি বর্তমান Mitsubishi মডেলের সাথে প্রতিস্থাপন করা যেতে পারে?
হ্যাঁ, কিন্তু সরাসরি প্লাগ-এন্ড-প্লে সুইচ হিসাবে নয়। সমতুল্য বর্তমান প্রজন্মের মোটর একই টর্ক ক্লাস ভাগ করতে পারে কিন্তু ফ্ল্যাঞ্জ মাত্রা, শ্যাফ্ট আকার, সংযোগকারী পিনআউট,এবং ড্রাইভ সামঞ্জস্যএকটি পুনর্নবীকৃত HF-SP81MK-S12 কেনার ক্ষেত্রে ক্রস-জেনারেশন প্রতিস্থাপনের চেয়ে সাধারণত কম ঝুঁকি এবং ডাউনটাইম জড়িত থাকে।
মেশিনিং পরিবেশে এই মোটরের জন্য আইপি 66 সুরক্ষা কী বোঝায়?
আইপি৬৬ মানে মোটরটি সম্পূর্ণ ধূলিকণাপূর্ণ এবং যে কোন দিক থেকে উচ্চ চাপের জলপ্রপাতের বিরুদ্ধে সুরক্ষিত। এর মধ্যে সরাসরি শীতল তরল স্প্রে, ওয়াশ-ডাউন পরিষ্কার,এবং মোটর হাউজে প্রবেশ না করে কাটা অঞ্চলে তরল দীর্ঘস্থায়ী এক্সপোজার.
কেন এই মোটরের নামমাত্র গতি মাত্র ১,০০০ আরপিএম?
এইচএফ-এসপি প্রকারটি মাঝারি ইনার্টিয়া, উচ্চ টর্ক মোটর যা মাঝারি গতিতে স্থায়ী শক্তি আউটপুটের জন্য অনুকূলিত।000 RPM নামমাত্র গতি সরাসরি সংযুক্ত বল-স্ক্রু ড্রাইভগুলির জন্য উপযুক্ত যেখানে এই ঘূর্ণন পরিসীমা মধ্যে দ্রুত ট্র্যাভার্স এবং কাটিয়া ফিড রেট প্রয়োজনীয়তা পূরণ করা হয়.
ব্যবহৃত HF-SP81MK-S12 এর জন্য কোন পরিদর্শন পদক্ষেপগুলি সবচেয়ে গুরুত্বপূর্ণ?
প্রথমে ব্রেক পরীক্ষা করুন - ইতিবাচক শ্যাফ্ট লক এবং পরিষ্কার মুক্তি নিশ্চিত করার সময় সরবরাহ ভোল্টেজ প্রয়োগ এবং মুক্তি দিন। ভারসাম্য এবং স্থল প্রতিরোধের জন্য তিন-ফেজ উইন্ডিং প্রতিরোধের পরিমাপ করুন।ক্ষয় বা ক্ষতির জন্য 18-বিট এনকোডার সংযোগকারী পরীক্ষা করুন, এবং ম্যানুয়ালি শ্যাফ্ট ঘুরিয়ে লেয়ারের অবস্থা যাচাই করুন।
