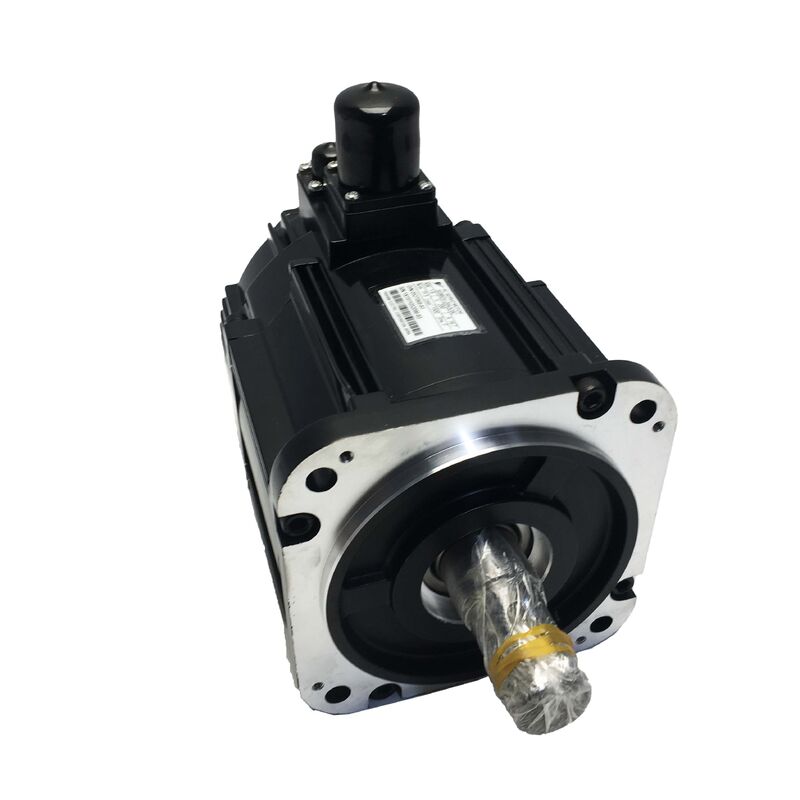

Yaskawa SGMGV-20A3C6C Σ-V সিরিজ এসি সার্ভো মোটর
1.8 কিলোওয়াট, 20-বিট এনকোডার, আইপি 67, হোল্ডিং ব্রেক - নতুন কারখানা সিলড
পণ্যের সংক্ষিপ্ত বিবরণ
ইয়াসকাওয়া এসজিএমজিভি -20 এ 3 সি 6 সি হ'ল ইয়াসকাওয়া এর এস-ভি (সিগমা-ভি) সিরিজের একটি 1.8 কিলোওয়াট এসি সার্ভো মোটর, যা শিল্প যন্ত্রপাতি জুড়ে উচ্চ-গতির ফিড অক্ষ অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে ডিজাইন করা হয়েছে।২০০ ভিএসি সরবরাহ থেকে চালিত এবং ২০ বিটের সত্যিকারের পরম সিরিয়াল এনকোডার সহ, এই মোটর উচ্চ রেজোলিউশনের ফিডব্যাক, আইপি 67 পরিবেশগত সিলিং, এবং একটি সমন্বিত 24 ভি ডিসি হোল্ডিং ব্রেক সরবরাহ করে যা চাহিদাপূর্ণ অক্ষ ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য।
মূল বৈশিষ্ট্যাবলী
| নামমাত্র আউটপুট |
1.8 কিলোওয়াট |
| পাওয়ার সাপ্লাই ভোল্টেজ |
এসি ২০০ ভোল্ট |
| এনকোডার প্রকার |
২০-বিট সত্য নিখুঁত সিরিয়াল এনকোডার |
| এনকোডার রেজোলিউশন |
1,048,576 গণনা/rev |
| শ্যাফ্ট কনফিগারেশন |
কীওয়ে এবং থ্রেডেড শেষ সহ সোজা শাফ্ট |
| ব্রেক ধরে রাখা |
DC 24V |
| প্রবেশ সুরক্ষা |
আইপি৬৭ (স্ট্যান্ডার্ড) |
| সিরিজ |
Σ-V (Sigma-V) - SGMGV প্রকার |
| প্রয়োগ |
উচ্চ গতির ফিড অক্ষ ড্রাইভ |
২০-বিট পরম এনকোডার প্রযুক্তি
২০-বিট সিরিয়াল এনকোডার 1,048,576 শ্যাফ্ট ঘূর্ণন প্রতি অনন্য অবস্থান গণনা, মসৃণ কম গতির গতি, টাইট অবস্থান ধরে রাখা, এবং মাল্টি-অক্ষ ইন্টারপোলেশন পাথ উপর আরো সঠিক contouring সক্ষম।"সত্যিকারের পরম" বৈশিষ্ট্যটি ব্যাটারি ব্যাকআপ ছাড়াই বিদ্যুৎ বিচ্ছিন্নতার মাধ্যমে শ্যাফ্ট অবস্থান ডেটা বজায় রাখে, হোমিং চক্রগুলি নির্মূল করে এবং স্টার্টআপের সময় হ্রাস করে।
আইপি৬৭ পরিবেশ সুরক্ষা
প্রতিটি এসজিএমজিভি সিরিজের মোটর স্ট্যান্ডার্ড হিসাবে আইপি 67 প্রবেশ সুরক্ষা অন্তর্ভুক্ত করে, 30 মিনিটের জন্য এক মিটার পর্যন্ত অস্থায়ী নিমজ্জন সহ্য করার জন্য রেট করা হয়।এই সুরক্ষা স্তর উচ্চ চাপ শীতল তরল সিস্টেমে ইনস্টলেশন অনুমতি দেয়, কুয়াশা-ভারী কাটিয়া অঞ্চল, এবং অতিরিক্ত আবরণ ছাড়া ধোয়া-ডাউন পরিবেশ, মোটর জীবন বাড়ানো এবং রক্ষণাবেক্ষণ কমাতে।
হোল্ডিং ব্রেক সিস্টেম
24 ভি ডিসি হোল্ডিং ব্রেকটি ব্যর্থতা-নিরাপদ আর্কিটেকচার অনুসরণ করেঃ বৈদ্যুতিক মুক্তির সাথে স্প্রিং-প্রয়োগযুক্ত সংযুক্তি। ব্রেকটি স্বয়ংক্রিয়ভাবে শক্তি হ্রাস, সার্ভো অ্যালার্ম, বা জরুরী স্টপ,উল্লম্ব অক্ষ এবং মহাকর্ষ-লোডযুক্ত প্রক্রিয়াগুলির জন্য সমালোচনামূলক নিরাপত্তা প্রদান২৪ ভোল্টের ব্রেক সাপ্লাই সহজেই স্ট্যান্ডার্ড মেশিন কন্ট্রোল সিস্টেমের সাথে একীভূত হয়।
শ্যাফ্ট ডিজাইনের বৈশিষ্ট্য
সোজা শ্যাফ্টটিতে ধনাত্মক যান্ত্রিক ড্রাইভ সংযোগের জন্য একটি মেশিনযুক্ত কীওয়ে এবং অক্ষীয় ধরে রাখার জন্য একটি গহ্বরযুক্ত শেষ গর্ত রয়েছে।এই নকশা শক লোড অধীনে নির্ভরযোগ্য টর্ক ট্রান্সমিশন নিশ্চিত এবং বেল্ট ড্রাইভ বিন্যাস এবং pulley মাউন্ট অ্যাপ্লিকেশন রক্ষণাবেক্ষণ সহজতর.
সিস্টেম সামঞ্জস্য
ইয়াসকাওয়া Σ-V সিরিজের সার্ভো ড্রাইভ (এসজিডিভি এম্প্লিফায়ার রেঞ্জ) এর সাথে কাজ করার জন্য ডিজাইন করা, এই মোটরটি কারখানার কনফিগার করা স্বীকৃতি এবং টিউনিং পরামিতিগুলির সাথে একটি মিলিত সিস্টেম গঠন করে।মাল্টি-অক্সি সিস্টেমের জন্য MECHATROLINK-II/III প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ, পাশাপাশি স্বতন্ত্র অ্যাপ্লিকেশনের জন্য অ্যানালগ এবং ইমপলস ট্রেন কমান্ড ইনপুট।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
কোন সার্ভো ড্রাইভ SGMGV-20A3C6C এর সাথে সামঞ্জস্যপূর্ণ?
এই মোটরটি এসজিডিভি রেঞ্জের ইয়াসকাওয়া Σ-V সিরিজের সার্ভো এম্প্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে, যা 1.8 কিলোওয়াট আউটপুট রেটিং এবং বর্তমান প্রয়োজনীয়তার সাথে মেলে।
২০-বিট এনকোডারের জন্য "সত্য নিখুঁত" বলতে কি বোঝায়?
সত্যিকারের পরম এনকোডারগুলি শ্যাফট অবস্থানের তথ্য শারীরিকভাবে এনকোডারের মধ্যে সংরক্ষণ করে, হোমিং সিকোয়েন্স বা ব্যাটারি ব্যাকআপের প্রয়োজনীয়তা ছাড়াই পাওয়ার-আপের সাথে তাত্ক্ষণিক অবস্থান পাঠের অনুমতি দেয়।
এই মটরটি হোল্ডিং ব্রেক সক্রিয় না করে ব্যবহার করা যেতে পারে?
হ্যাঁ, ব্রেকটি একটি পৃথক ফাংশন যা 24V ডিসি সরবরাহের প্রয়োজন। তবে উল্লম্ব অক্ষ বা মহাকর্ষ-লোডযুক্ত প্রক্রিয়াগুলির জন্য, ব্রেকটি ব্যবহার করে প্রয়োজনীয় ব্যর্থতা-নিরাপদ ধারণ ক্ষমতা সরবরাহ করে।
IP67 সুরক্ষা ইনস্টলেশন এবং রক্ষণাবেক্ষণকে কীভাবে প্রভাবিত করে?
আইপি 67 অতিরিক্ত সুরক্ষা ছাড়াই শীতল তরল-ভারী পরিবেশে ইনস্টলেশনের অনুমতি দেয়, কঠোর শিল্পের অবস্থার মধ্যে লেয়ার দূষণের ব্যর্থতা হ্রাস করে এবং মোটরের পরিষেবা জীবন বাড়ায়।
কীওয়ে এবং থ্রেডেড শ্যাফ্টের শেষের অর্থ কী?
কীওয়ে উচ্চ লোডের অধীনে ইতিবাচক টর্ক ট্রান্সমিশন নিশ্চিত করে, যখন গ্রিডড শেষটি বেল্ট ড্রাইভ এবং অ্যাপ্লিকেশনগুলির জন্য নিরাপদ উপাদান অবস্থান প্রয়োজনের জন্য অক্ষীয় ধারণের অনুমতি দেয়।
