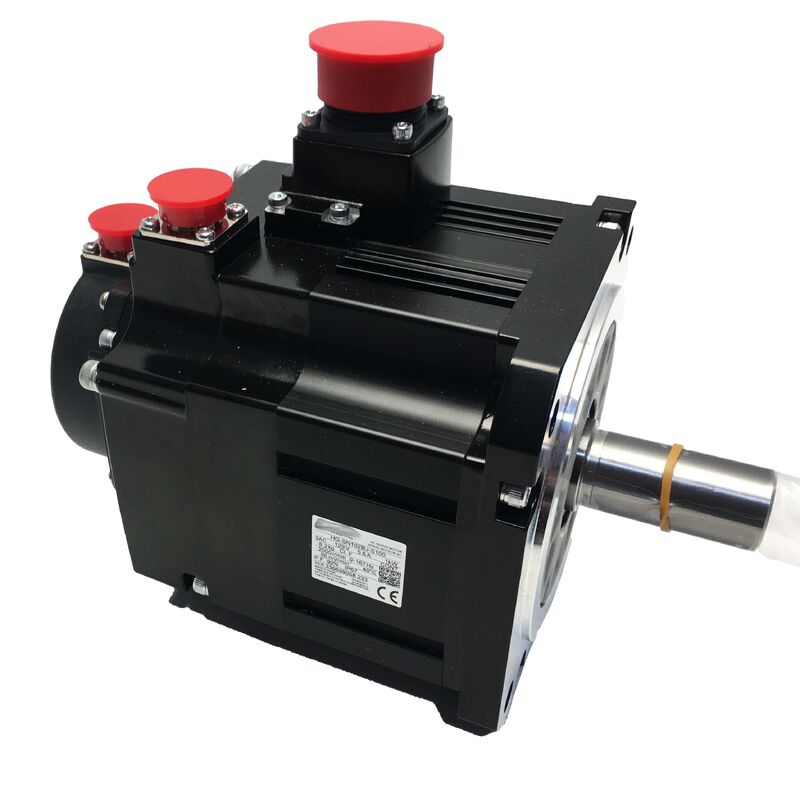

Mitsubishi HG-SN102BJ-S100 এসি সার্ভো মোটর
MELSERVO JE 1kW ব্রেক মোটর 17-বিট এনকোডার সহ - কারখানা সিলড
ইন্টিগ্রেটেড ব্রেক সহ উন্নত 1kW সার্ভো মোটর
Mitsubishi HG-SN102BJ-S100 হল HG-SN102 সিরিজের ব্রেক-সজ্জিত ভেরিয়েন্ট, বিশেষভাবে এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে মহাকর্ষ, স্প্রিং লোড,বা বাহ্যিক বাহিনী যখন শক্তি বন্ধ বা ত্রুটি অবস্থার সময় নিয়ন্ত্রিত অবস্থান প্রয়োজন.
Mitsubishi এর MELSERVO JE সিরিজ এবং HG-SN মোটর পরিবারের অংশ হিসাবে, এই মোটর 2,000 RPM এ 1 kW নামমাত্র আউটপুট, 4.77 Nm নামমাত্র টর্ক এবং 3 এর সর্বোচ্চ গতির সাথে ব্যতিক্রমী পারফরম্যান্স সরবরাহ করে,000 RPM. এটিতে একটি 17-বিট পরম এনকোডার (131,072 পিপিআর), ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক হোল্ডিং ব্রেক, শ্যাফট আউটপুট এ তেল সিল এবং আইপি 67 সুরক্ষা রয়েছে.
মূল বৈশিষ্ট্য
- ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক ব্রেক সহ 1 kW নামমাত্র শক্তি
- সুনির্দিষ্ট অবস্থান নির্ধারণের জন্য ১৭-বিট পরম এনকোডার
- ধুলো এবং পানি প্রবেশের বিরুদ্ধে IP67 সুরক্ষা
- শ্যাফ্ট প্রস্থান তেল সীল সুরক্ষা
- সুপার এমআর-ই সিরিজের এম্প্লিফায়ার (এস১০০ ভেরিয়েন্ট) এর জন্য অপ্টিমাইজড
- সম্পূর্ণরূপে বন্ধ প্রাকৃতিক শীতল (টিইএনসি) নকশা
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| পার্ট নম্বর |
HG-SN102BJ-S100 |
| সিরিজ |
MELSERVO JE - HG-SN |
| নামমাত্র আউটপুট |
1,000W (1.0 kW) |
| নামমাত্র টর্ক |
4.77 এনএম |
| নামমাত্র গতি |
2,000 RPM |
| সর্বাধিক গতি |
3,000 RPM |
| নামমাত্র বর্তমান |
5.6 এ |
| সরবরাহ ভোল্টেজ |
২০০ ভোল্ট এসি ক্লাস |
| এনকোডার |
১৭-বিট পরম (131,072 পিপিআর) |
| ইলেক্ট্রোম্যাগনেটিক ব্রেক |
হ্যাঁ (বিল্ট ইন) |
| তেল সীল |
হ্যাঁ। |
| ফ্ল্যাঞ্জের আকার |
১৩০ × ১৩০ মিমি |
| শ্যাফ্টের ধরন |
সোজা |
| ঠান্ডা করার পদ্ধতি |
প্রাকৃতিক প্রবাহ (টিইএনসি) |
| ইনার্সিয়া ক্লাস |
মাঝারি ইনার্টি / মাঝারি ক্ষমতা |
| সুরক্ষা রেটিং |
আইপি ৬৭ |
| পরিবেষ্টিত তাপমাত্রা |
0 থেকে +40°C |
| সামঞ্জস্যপূর্ণ এম্প্লিফায়ার |
MR-JE সিরিজ / সুপার MR-E (S100) |
ইন্টিগ্রেটেড ব্রেক সিস্টেম
BJ নামকরণ ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক হোল্ডিং ব্রেককে নিশ্চিত করে, যা স্প্রিং-ইনগ্রেটেড, পাওয়ার-লিভারেজ নীতিতে কাজ করে। যখন ব্রেক মুক্তি ভোল্টেজ প্রয়োগ করা হয়,মোটর শ্যাফ্ট অবাধে ঘোরে. যখন ভোল্টেজ কাটা হয়, স্প্রিং অবিলম্বে ব্রেক ডিস্ক জড়িত, অবস্থান মধ্যে শ্যাফ্ট লক। এই ব্যর্থতা-নিরাপদ নকশা বিদ্যুৎ ব্যর্থতা বা জরুরী স্টপ সময় স্বয়ংক্রিয় অক্ষ লক নিশ্চিত করে।
এই ব্রেক সিস্টেমটি ভার্টিকাল অক্ষের জন্য অপরিহার্য যা ভার বহন করে, রোবট জয়েন্টগুলি মাধ্যাকর্ষণের অধীনে অবস্থান বজায় রাখে,এবং প্রান্তিক কনভেয়র ড্রাইভ যেখানে সার্ভো অফলাইনে যাওয়ার সময় অনিয়ন্ত্রিত চলাচল রোধ করতে হবে.
গুরুত্বপূর্ণ নোট
হোল্ডিং ব্রেকটি গতি থেকে গতিশীল স্টপিংয়ের জন্য নয়, বিশ্রামের অবস্থান বজায় রাখার জন্য ডিজাইন করা হয়েছে। এটি হ্রাসের জন্য ব্যবহার করলে দ্রুত পরিধান হতে পারে।ডায়নামিক বিলম্ব সার্ভো পরিবর্ধক দ্বারা পরিচালিত হয়.
এনকোডার প্রযুক্তি ও সামঞ্জস্যতা
17-বিট পরম এনকোডার একটি উপযুক্ত এম্প্লিফায়ার ব্যাকআপ ব্যাটারি সঙ্গে জুড়ে পাওয়ার চক্র মাধ্যমে অবস্থান তথ্য বজায় রাখে।এমন অ্যাপ্লিকেশনগুলিতে চক্রের সময় উল্লেখযোগ্যভাবে হ্রাস করা যেখানে হোমিং ধীর বা যান্ত্রিকভাবে সীমাবদ্ধ.
S100 উপসর্গটি নির্দেশ করে যে এই মোটরটি সুপার এমআর-ই সিরিজের এম্প্লিফায়ারগুলির জন্য বিশেষভাবে কনফিগার করা হয়েছে, কাস্টমাইজড এনকোডার সিগন্যাল ইন্টারফেস এবং প্যারামিটার সেট সহ। স্ট্যান্ডার্ড এমআর-জেই এম্প্লিফায়ার সিস্টেমের জন্য,সামঞ্জস্যতা যাচাই করুন অথবা স্ট্যান্ডার্ড HG-SN102BJ ভেরিয়েন্ট বিবেচনা করুন.
শীতল এবং ইনস্টলেশন
মোটরটির বাহ্যিক পৃষ্ঠ এবং মাউন্টিং ফ্ল্যাঞ্জ থেকে কনভেক্টিভ তাপ স্থানান্তরের উপর নির্ভর করে সম্পূর্ণরূপে আবদ্ধ প্রাকৃতিক শীতল (টিইএনসি) কাঠামো, যা ব্যর্থ হতে পারে এমন শীতল ভ্যানগুলির প্রয়োজন দূর করে।সিলড নির্মাণ IP67 সুরক্ষা সক্ষম করে, যা মোটরকে কঠোর পরিবেশে উপযুক্ত করে তোলে।
সঠিক ইনস্টলেশনের জন্য একটি 130 × 130 মিমি অ্যালুমিনিয়াম মাউন্টিং ফ্ল্যাঞ্জ প্রয়োজন, যা একটি অতিরিক্ত হিটসিঙ্ক হিসাবে কাজ করে। ফ্ল্যাঞ্জের আকার কমিয়ে দেওয়া কার্যত মোটরের কার্যকর অবিচ্ছিন্ন টর্ক নামক হ্রাস করে.
অ্যাপ্লিকেশন এলাকা
- সরঞ্জাম/স্পিন্ডল হেড পজিশনিংয়ের জন্য উল্লম্ব সিএনসি অক্ষ এবং Z- ড্রাইভ
- ধ্রুবক মহাকর্ষীয় চাপের অধীনে শিল্প রোবট জয়েন্ট ড্রাইভ
- অপারেশনগুলির মধ্যে অবস্থান বজায় রাখার জন্য ঘোরানো সূচক টেবিল
- ই-স্টপ চলাকালীন উপাদান ক্ষতি রোধ করার জন্য ঘূর্ণন এবং টেনশন অক্ষ
- উল্লম্ব লোডিং এবং পতনের ঝুঁকি প্রতিরোধের সাথে সাধারণ অটোমেশন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: এইচজি-এসএন১০২বিজে-এস১০০ এবং স্ট্যান্ডার্ড এইচজি-এসএন১০২জে এর মধ্যে পার্থক্য কী?
উত্তরঃ পার্ট নম্বরের BJ ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক ব্রেক নির্দেশ করে - স্ট্যান্ডার্ড HG-SN102J এর কোনও ব্রেক নেই। S100 উপসর্গটি বোঝায় যে এই বৈকল্পিকটি সুপার এমআর-ই সিরিজের এম্প্লিফায়ারগুলির জন্য কনফিগার করা হয়েছে।স্ট্যান্ডার্ড MR-JE এম্প্লিফায়ার সিস্টেমের জন্য, এইচজি-এসএন১০২বিজে (এস১০০ ছাড়াই) হ'ল সাধারণভাবে ব্রেকযুক্ত ভেরিয়েন্ট।
প্রশ্ন ২ঃ ১৭-বিট নিখুঁত এনকোডারটি ব্যাটারি সমর্থিত?
উত্তরঃ এনকোডারটি পরম অবস্থান সনাক্তকরণ সমর্থন করে, তবে ব্যাটারি ব্যাকআপটি এম্প্লিফায়ার সাইডে সরবরাহ করা হয়, মোটরের মধ্যে নয়।এমআর-জেই সিরিজের এম্প্লিফায়ার একটি ব্যাটারি ইউনিট গ্রহণ করে যা পাওয়ার চক্রের মাধ্যমে এনকোডার অবস্থান ডেটা বজায় রাখে. ব্যাটারি ছাড়া, সিস্টেম ক্রমবর্ধমান মোডে কাজ করে এবং স্টার্টআপ এ হোমিং প্রয়োজন.
প্রশ্ন 3: এই মোটরটির জন্য কোন ব্রেক রিলেশন ভোল্টেজের প্রয়োজন?
উত্তরঃ Mitsubishi HG-SN সিরিজের হোল্ডিং ব্রেক সাধারণত ব্রেক মুক্তির জন্য 24V DC প্রয়োজন।মোটর ডেটা শীট বা নাম প্লেট থেকে ব্রেক ভোল্টেজ স্পেসিফিকেশন নিশ্চিত করুন - এম্প্লিফায়ারের ব্রেক আউটপুট বা একটি বহিরাগত 24V সরবরাহ সার্কিট ব্রেক সংযোগকারী থেকে তারযুক্ত করা আবশ্যক.
প্রশ্ন 4: এই মোটরটি অনুভূমিকভাবে ব্যবহার করা যেতে পারে, নাকি এটি কেবল উল্লম্ব অক্ষের জন্য?
উত্তরঃ মোটরটি যে কোনও দিকনির্দেশে মাউন্ট করা যেতে পারে - অনুভূমিক, উল্লম্ব শ্যাফ্ট-আপ, বা উল্লম্ব শ্যাফ্ট-ডাউন।তেল সিল মাউন্ট অবস্থান নির্বিশেষে লুব্রিকেন্ট প্রবেশ এবং শীতল তরল স্প্ল্যাশ বিরুদ্ধে রক্ষা করেভার্চুয়াল এবং কমনীয় অক্ষগুলিতে ব্রেকটি সবচেয়ে কার্যকরীভাবে প্রয়োজনীয়, তবে মোটরটি অনুভূমিক ব্যবহারের জন্যও যান্ত্রিকভাবে উপযুক্ত।
প্রশ্ন ৫ঃ এইচ জি-এস এন ১০২ বি জে-এস ১০০ এর জন্য কোন এম্প্লিফায়ার প্রয়োজন?
উত্তরঃ S100 ভেরিয়েন্টটি বিশেষভাবে Mitsubishi Super MR-E সিরিজের এম্প্লিফায়ারগুলির জন্য কনফিগার করা হয়েছে। ইনস্টলেশনের আগে এম্প্লিফায়ার মডেলটি S100 মোটর ইন্টারফেস সমর্থন করে তা নিশ্চিত করুন।স্ট্যান্ডার্ড MR-JE সিস্টেমের জন্য, এস১০০-বিহীন ভেরিয়েন্ট এইচজি-এসএন১০২বিজে সঠিক মোটর নির্বাচন।
Mitsubishi HG-SN102BJ-S100 একটি OEM সার্ভো মোটর। ইনস্টলেশনের আগে আপনার সিস্টেম ডকুমেন্টেশনের সাথে এম্প্লিফায়ার সামঞ্জস্যতা, ব্রেক ভোল্টেজ সরবরাহ এবং এনকোডার ব্যাটারির প্রয়োজনীয়তা নিশ্চিত করুন।
