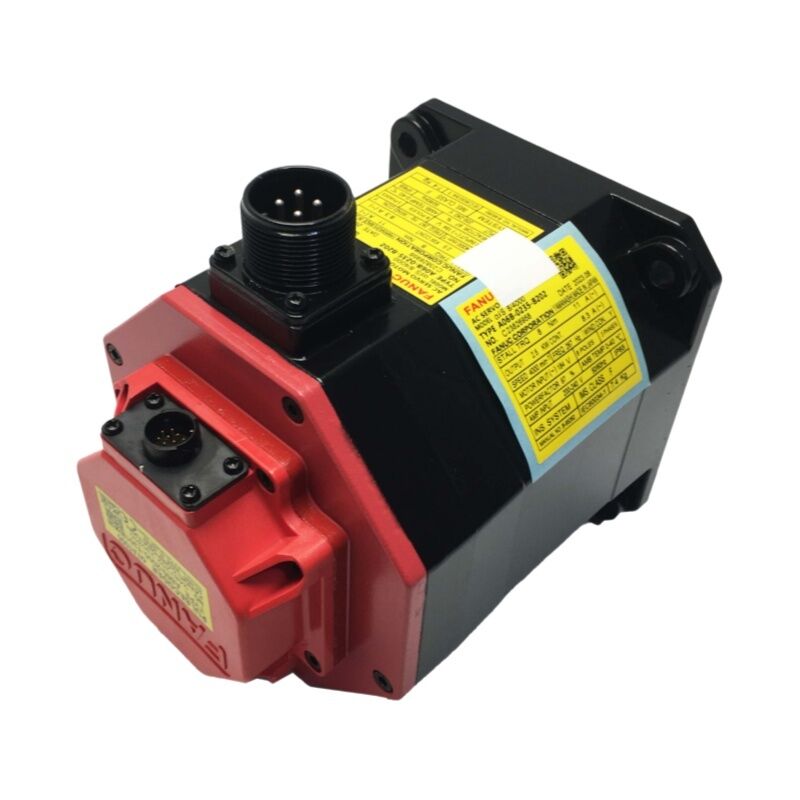

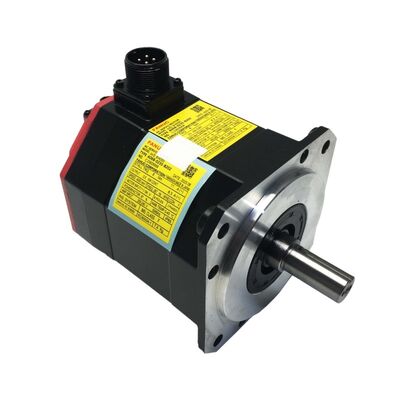

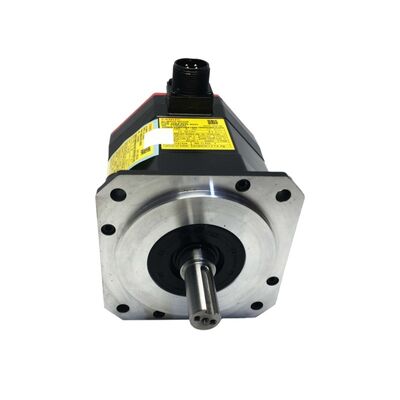

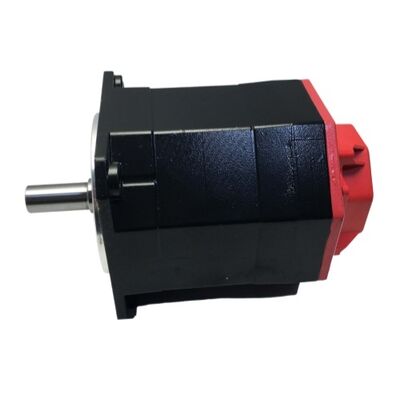

FANUC A06B-0235-B202 এসি সার্ভো মোটর
আলফা iS 8/4000, 2.5kW, IP67 কীযুক্ত শ্যাফট
সলিড টর্ক, প্রমাণিত
যখন সিএনসি অক্ষগুলির হাজার হাজার উৎপাদন ঘন্টার মধ্যে নির্ভরযোগ্য কর্মক্ষমতা প্রয়োজন হয়, তখন মোটর নির্বাচন গুরুত্বপূর্ণ হয়ে ওঠে। FANUC A06B-0235-B202 এসি সার্ভো মোটর আলফা iS 8/4000 সিরিজ থেকে বিশ্বব্যাপী ছোট থেকে মাঝারি আকারের মেশিন টুলগুলিতে সবচেয়ে বেশি ব্যবহৃত FANUC সার্ভো মোটরগুলির মধ্যে একটি।
মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:2.5 কিলোওয়াট রেট আউটপুট, 8 Nm স্টল টর্ক, 4,000 RPM সর্বোচ্চ গতি, এবং 11 A স্টল কারেন্ট। এই মোটরটি 3-ফেজ 184V এ 267Hz এ কাজ করে এবং 200-230 VAC এর এমপ্লিফায়ার ইনপুট রয়েছে। B202 ভ্যারিয়েন্ট একটি কীওয়ে সহ সোজা শ্যাফট বৈশিষ্ট্যযুক্ত, IP67 সুরক্ষা রেটিং (1 মিটার নিমজ্জনে জলরোধী) বহন করে এবং উচ্চ-রেজোলিউশন পজিশন ফিডব্যাকের জন্য FANUC Alpha i A16000 পালস কোডার (A860-2001-T321) অন্তর্ভুক্ত করে। এই কনফিগারেশনে কোনও ইন্টিগ্রেটেড ব্রেক অন্তর্ভুক্ত নেই।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার |
মান |
| মডেল |
আলফা iS 8/4000 |
| রেট আউটপুট |
2.5 কিলোওয়াট |
| স্টল টর্ক |
8 Nm |
| সর্বোচ্চ গতি |
4,000 RPM |
| স্টল কারেন্ট |
11 A |
| মোটর ভোল্টেজ |
3-ফেজ 184V / 267Hz |
| এমপ্লিফায়ার ইনপুট |
200-230 VAC, 3-ফেজ, 50/60Hz |
| এনকোডার |
আলফা i A16000 (A860-2001-T321) |
| শ্যাফট টাইপ |
কীওয়ে সহ সোজা |
| ইলেক্ট্রোম্যাগনেটিক ব্রেক |
অন্তর্ভুক্ত নয় |
| সুরক্ষা রেটিং |
IP67 |
| ওয়াইন্ডিং |
3-ফেজ Y-সংযুক্ত, 8-পোল |
| পাওয়ার ফ্যাক্টর |
97% |
IP67 সুরক্ষা - কেবল একটি রেটিং এর চেয়ে বেশি
B202 এর IP67 রেটিং অন্যান্য A06B-0235 ভ্যারিয়েন্টে পাওয়া IP65 রেটিং এর তুলনায় উন্নত সুরক্ষা প্রদান করে। যেখানে IP65 কুল্যান্ট স্প্ল্যাশ এবং নির্দেশিত জলের জেটগুলি পরিচালনা করে, সেখানে IP67 এক মিটার পর্যন্ত অস্থায়ী নিমজ্জন কভার করে - সিএনসি পরিবেশে গুরুত্বপূর্ণ সুরক্ষা যেখানে কুল্যান্ট ফ্লাডিং ঘটে এবং মোটরগুলি তরল জমা হওয়ার সংস্পর্শে আসতে পারে।
আলফা i A16000 পালস কোডার প্রতি বিপ্লবে 16,000 পালস সরবরাহ করে, FANUC αi সার্ভো এমপ্লিফায়ারকে টার্নিং, মিলিং এবং মেশিনিং সেন্টার অ্যাপ্লিকেশনগুলিতে নির্ভুল অক্ষ নিয়ন্ত্রণের জন্য প্রয়োজনীয় রেজোলিউশন সরবরাহ করে। এই এনকোডার প্রজন্ম αi এমপ্লিফায়ারগুলির সাথে FSSB (FANUC Serial Servo Bus) এর মাধ্যমে নেটিভভাবে যোগাযোগ করে, FANUC CNC সিস্টেমগুলিতে নির্বিঘ্ন একীকরণ নিশ্চিত করে।
অ্যাপ্লিকেশন সামঞ্জস্যতা
আলফা iS 8/4000 সিরিজ ছোট থেকে মাঝারি সিএনসি মেশিন টুলগুলির জন্য ডিজাইন করা হয়েছে - লেদ, মেশিনিং সেন্টার এবং মিলিং মেশিন সহ যেখানে অক্ষ পাওয়ার প্রয়োজনীয়তা 1.5 থেকে 3 কিলোওয়াট রেঞ্জের মধ্যে পড়ে এবং দ্রুত ট্র্যাভার্স রেটগুলি উচ্চ RPM রেঞ্জে নির্ভরযোগ্য টর্কের দাবি করে।
কীযুক্ত শ্যাফট B202 ভ্যারিয়েন্টে শ্যাফট এবং কাপলিংয়ের মধ্যে পজিটিভ মেকানিক্যাল ইন্টারলক নিশ্চিত করে - এই মোটর যে টর্কের স্তরে কাজ করে সেখানে অপরিহার্য, যেখানে কেবল ঘর্ষণ-ভিত্তিক কাপলিংগুলি বিপরীত লোডের অধীনে পিছলে যাওয়ার ঝুঁকি থাকে। একটি প্লেইন (নন-কীড) শ্যাফটের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, একই A06B-0235 পরিবারের মধ্যে B100 এবং B200 ভ্যারিয়েন্টগুলি সেই প্রয়োজনীয়তা পূরণ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
A06B-0235-B202 এবং B100 বা B502 এর মতো অন্যান্য B-প্রত্যয় ভ্যারিয়েন্টগুলির মধ্যে পার্থক্য কী?
সমস্ত ভ্যারিয়েন্ট একই আলফা iS 8/4000 মোটর কোর 2.5 কিলোওয়াট, 8 Nm, এবং 4,000 RPM স্পেসিফিকেশন সহ ভাগ করে নেয়। প্রত্যয় কোডগুলি শ্যাফটের ধরণ, ব্রেক অন্তর্ভুক্তি এবং এনকোডার নির্ধারণ করে। B202 একটি কীযুক্ত সোজা শ্যাফট, কোনও ব্রেক নেই এবং IP67 সুরক্ষা সহ A16000 এনকোডার বৈশিষ্ট্যযুক্ত। B100 একটি প্লেইন সোজা শ্যাফট আছে, যখন B502 IP65 রেটযুক্ত। সর্বদা আপনার মেশিনের যান্ত্রিক এবং পরিবেশগত প্রয়োজনীয়তার সাথে প্রত্যয়টি মিলিয়ে নিন।
এই মোটরটি কোন FANUC এমপ্লিফায়ারের জন্য ডিজাইন করা হয়েছে?
A06B-0235-B202 FANUC αi সিরিজ সার্ভো এমপ্লিফায়ারগুলির জন্য FSSB যোগাযোগ ব্যবহার করে ডিজাইন করা হয়েছে। আলফা i A16000 পালস কোডার এই ড্রাইভগুলির সাথে নেটিভভাবে যোগাযোগ করে। এই মোটরটি পুরানো FANUC α (নন-i) এমপ্লিফায়ার বা অতিরিক্ত ইন্টারফেস হার্ডওয়্যার ছাড়া নন-FANUC ড্রাইভগুলির সাথে সরাসরি সামঞ্জস্যপূর্ণ নয়।
সিএনসি ইনস্টলেশনের জন্য ব্যবহারিক শর্তে IP67 এর অর্থ কী?
IP67 সার্টিফিকেশন মানে মোটরটি সম্পূর্ণ ধুলো-প্রতিরোধী এবং 1 মিটার গভীরতা পর্যন্ত অস্থায়ী জল নিমজ্জন সহ্য করতে পারে। সিএনসি পরিবেশে, এটি IP65 মানের বাইরে কুল্যান্ট ফ্লাডিং এবং স্প্ল্যাশ এক্সপোজারের বিরুদ্ধে ব্যাপক সুরক্ষা প্রদান করে। মনে রাখবেন যে শ্যাফটের প্রবেশ বিন্দু এবং সংযোগকারী ম্যাটিং মুখগুলি IP67 রেটিং থেকে বাদ দেওয়া হয়েছে, যার জন্য সঠিক কেবল পরিচালনার প্রয়োজন।
যদি এনকোডার ব্যর্থ হয় তবে কি A06B-0235-B202 মেরামত করা যেতে পারে?
হ্যাঁ। আলফা iS সিরিজ মোটরগুলিতে এনকোডার প্রতিস্থাপন FANUC-অনুমোদিত পরিষেবা সুবিধা এবং যোগ্য তৃতীয় পক্ষের দোকানগুলি দ্বারা সম্পাদিত একটি স্ট্যান্ডার্ড মেরামত। A16000 পালস কোডার স্বাধীনভাবে প্রতিস্থাপন করা যেতে পারে। বিয়ারিং প্রতিস্থাপন এবং ওয়াইন্ডিং পরিদর্শনও সাধারণ পরিষেবা পদ্ধতি। একটি সম্পূর্ণ লোড-পরীক্ষিত মেরামত সাধারণত এই মোটর শ্রেণীর জন্য নতুন প্রতিস্থাপনের চেয়ে বেশি ব্যয়-কার্যকারিতা সরবরাহ করে।
A06B-0235-B202 কি এখনও নতুন পাওয়া যায়, নাকি কেবল সংস্কার করা হয়েছে?
নতুন স্টকের প্রাপ্যতা আঞ্চলিক বিতরণ চ্যানেল এবং এই মোটর ভ্যারিয়েন্টের জন্য FANUC এর বর্তমান উৎপাদন অবস্থার উপর নির্ভর করে। সংস্কার করা এবং বিনিময় ইউনিটগুলি সিএনসি যন্ত্রাংশের বাজারের মাধ্যমে ব্যাপকভাবে উপলব্ধ এবং ব্যবহারিক বিকল্প উপস্থাপন করে - যদি বিক্রেতারা নিশ্চিত করতে পারে যে মোটরটি সামঞ্জস্যপূর্ণ FANUC সিস্টেমগুলিতে লোড-পরীক্ষিত হয়েছে, কেবল দৃশ্যত পরিদর্শন করা বা বেঞ্চ-পাওয়ারড নয়।
FANUC A06B-0235-B202 একটি OEM প্রতিস্থাপন উপাদান। ইনস্টলেশনের আগে আপনার মেশিনের ডকুমেন্টেশনের সাথে এমপ্লিফায়ার সামঞ্জস্যতা, শ্যাফটের কনফিগারেশন এবং এনকোডার টাইপ যাচাই করুন।
