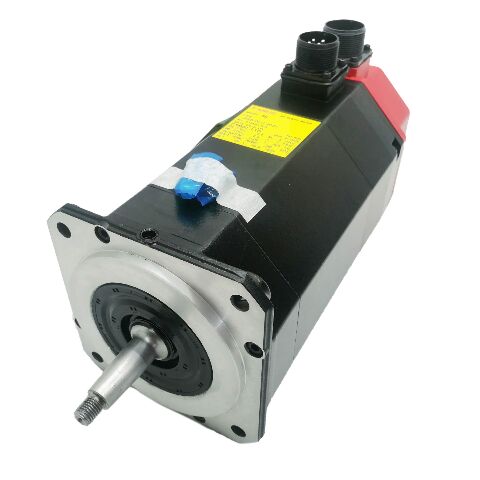

Fanuc সার্ভো মোটর A06B-0314-B004 ভাল কাজের অবস্থা A06B0314B004

FANUC A06B-0314-B004 | এস-সিরিজ মডেল 5এস এসি সার্ভো মোটর — 2000 rpm / টেপার শ্যাফ্ট / 2000P এনকোডার / বন্ধ

FANUC এর অরিজিনাল এস-সিরিজ — দ্য জেনারেশন বিফোর আলফা

A06B-0314-B004 হল একটি FANUC S-সিরিজ এসি সার্ভো মোটর — মডেল 5S — সেই প্রজন্মের যা আলফা সিরিজের আগে ছিল৷ FANUC-এর S-সিরিজ হল CNC মেশিন টুল অ্যাক্সের জন্য ডিজাইন করা এসি সার্ভো মোটরগুলির প্রথম প্রজন্ম, যা উচ্চ-কার্যক্ষমতা সম্পন্ন CNC অ্যাপ্লিকেশনগুলিতে আগের ডিসি সার্ভো মোটরগুলিকে প্রতিস্থাপন করে। অনেক এস-সিরিজ ইনস্টলেশন মূল তৈরির কয়েক দশক পরেও উত্পাদন পরিষেবাতে থাকে।

2000 rpm সর্বোচ্চ গতি এবং 5S ক্লাসের বৈদ্যুতিক রেটিং-এ, এই মোটরটি CNC লেদ, মেশিনিং সেন্টার এবং গ্রাইন্ডিং মেশিনে প্রাথমিক ফিড অক্ষগুলি চালায় যেখানে S-সিরিজ আর্কিটেকচারের জন্য বিশেষভাবে বলা নিয়ন্ত্রণ এবং যান্ত্রিক নকশা। যখন 5S মোটরের চারপাশে একটি মেশিন তৈরি করা হয়েছিল, তখন সম্পূর্ণ অক্ষ নকশা — সার্ভো অ্যামপ্লিফায়ার, সার্ভো প্যারামিটার সেটিংস, যান্ত্রিক কাপলিং — এই মোটরের নির্দিষ্ট বৈশিষ্ট্যের সাথে মিলে গিয়েছিল। লাইক-ফর-লাইক প্রতিস্থাপন সেই মূল অক্ষ কনফিগারেশনকে সংরক্ষণ করে।

কী স্পেসিফিকেশন

টেপার শ্যাফ্ট এবং 2000P ইনক্রিমেন্টাল এনকোডার

টেপার শ্যাফ্ট একটি ড্রবোল্ট-ক্ল্যাম্পড মেটাল-টু-মেটাল ইন্টারফেসের মাধ্যমে টর্ক প্রেরণ করে। যান্ত্রিক ইন্টারলক ধনাত্মক এবং শূন্য-স্লিপ। কাপলিং হাব অপসারণ করতে, একটি ড্রবোল্ট এক্সট্র্যাক্টর ব্যবহার করুন — টানারটিকে শ্যাফ্টের প্রান্তে ট্যাপ করা গর্তে থ্রেড করুন এবং নিয়ন্ত্রিত অক্ষীয় বল প্রয়োগ করুন। খাদ আঘাত না. প্রভাব লোড সরাসরি এনকোডার এবং মোটর বিয়ারিং মধ্যে ভ্রমণ. টেপার জয়েন্টে অনুপ্রবেশকারী তরল প্লাস স্টেডি এক্সট্র্যাক্টর ফোর্স টাইট ট্যাপারের জন্য সঠিক পদ্ধতি।

2000P ইনক্রিমেন্টাল এনকোডার (A860-0315-T101) গতি এবং অবস্থান প্রতিক্রিয়ার জন্য প্রতি বিপ্লবে 2000টি ডাল তৈরি করে। এটি ক্রমবর্ধমান — অক্ষ অবস্থানের ডেটাম পুনঃস্থাপন করতে প্রতিটি মেশিন পাওয়ার-আপে একটি রেফারেন্স-রিটার্ন চক্র প্রয়োজন। এটি এস-সিরিজ মেশিনের জন্য আদর্শ অপারেটিং আচরণ এবং এটি একটি দোষ নয়।

সোর্সিং লিগ্যাসি এস-সিরিজ মোটরস

S-সিরিজ অনেক বছর আগে FANUC দ্বারা বন্ধ করা হয়েছিল। প্রতিস্থাপন স্টক সম্পূর্ণরূপে আফটার মার্কেট থেকে আসে — ডিকমিশনড মেশিন এবং পরীক্ষিত পুল ইউনিট থেকে উদ্বৃত্ত। একটি এস-সিরিজ মেশিন এখনও উত্পাদনে তাদের মূল পরিকল্পিত পরিষেবা জীবনের বাইরে সম্পদের উপর কাজ করছে। একটি পরীক্ষিত অতিরিক্ত 5S মোটর হাতে থাকা একটি ব্যবহারিক রক্ষণাবেক্ষণের পরিমাপ — ইনস্টল করা বেস বয়সের সাথে সাথে আফটার মার্কেটের প্রাপ্যতা সংকীর্ণ হয়।

FAQ

প্রশ্ন 1: A06B-0314-B004 এর সাথে কোন সার্ভো এমপ্লিফায়ারগুলি সামঞ্জস্যপূর্ণ?

এস-সিরিজ মোটরের জন্য পিরিয়ড-সামঞ্জস্যপূর্ণ এস-সিরিজ সার্ভো এমপ্লিফায়ার প্রয়োজন। আলফা, বিটা এবং আলফা আই সিরিজের পরিবর্ধকগুলি সামঞ্জস্যপূর্ণ নয়৷ একটি মোটর প্রতিস্থাপন নির্দিষ্ট করার আগে মেশিন ডকুমেন্টেশন থেকে ইনস্টল করা পরিবর্ধক প্রকার নিশ্চিত করুন।

প্রশ্ন 2: টেপার শ্যাফ্ট কাপলিং কীভাবে সঠিকভাবে সরানো হয়?

একটি ড্রবোল্ট এক্সট্র্যাক্টর ব্যবহার করুন — টানারটিকে শ্যাফ্ট-এন্ড ট্যাপড গর্তে থ্রেড করুন এবং স্থিরভাবে ক্রমবর্ধমান অক্ষীয় বল প্রয়োগ করুন। হাতুড়ি, স্ট্রাইক, বা শ্যাফ্ট প্যারি না. ইমপ্যাক্ট সরাসরি এনকোডার এবং মোটর বিয়ারিং-এ শক ট্রান্সমিট করে এবং ক্ষতির কারণ হতে পারে যা ছোটখাটো মনে হয় কিন্তু পরিষেবার জীবনকে উল্লেখযোগ্যভাবে হ্রাস করে। যদি টেপার টাইট হয়, তাহলে জয়েন্টের মুখে অনুপ্রবেশকারী তরল প্রয়োগ করুন এবং এক্সট্র্যাক্টর ফোর্স প্রয়োগ করার আগে এটিকে ঢুকতে দিন।

প্রশ্ন 3: মেশিনের প্রতিটি পাওয়ার-আপে হোমিং প্রয়োজন। এটি একটি এনকোডার দোষ?

না — 2000P একটি ক্রমবর্ধমান এনকোডার। প্রতিটি পাওয়ার-আপে রেফারেন্স রিটার্ন হল আদর্শ আচরণ। যদি হোমিং সম্পূর্ণ করতে ব্যর্থ হয় বা ত্রুটি তৈরি করে, ক্ষতির জন্য এনকোডার কেবলটি পরীক্ষা করুন, একটি অসিলোস্কোপ দিয়ে এমপ্লিফায়ারে জেড-পালস সিগন্যাল গুণমান যাচাই করুন এবং কুল্যান্ট প্রবেশ বা যান্ত্রিক ক্ষতির জন্য এনকোডার বডিটি পরীক্ষা করুন৷

প্রশ্ন 4: একটি আলফা সিরিজের মোটর কি একই মেশিনে S-সিরিজ 5S প্রতিস্থাপন করতে পারে?

উল্লেখযোগ্য পরিবর্তন ছাড়া না. এস-সিরিজ সার্ভো অ্যামপ্লিফায়ার আলফা সিরিজের চেয়ে আলাদা যোগাযোগ এবং প্রতিক্রিয়া ইন্টারফেস ব্যবহার করে। একটি আলফা মোটর প্রতিস্থাপনের জন্য সার্ভো অ্যামপ্লিফায়ার প্রতিস্থাপন করা, CNC এর সার্ভো ইন্টারফেস হার্ডওয়্যার পরিবর্তন করা এবং অক্ষ প্যারামিটার সেট পুনরায় চালু করা প্রয়োজন। একটি মেশিনের জন্য যেটি তার আসল এস-সিরিজ অ্যামপ্লিফায়ারগুলি ব্যবহার করে চলেছে, একটি লাইক-ফর-এর মতো 5S মোটরই একমাত্র বাস্তব সরাসরি প্রতিস্থাপন।

প্রশ্ন 5: ব্যবহৃত A06B-0314-B004-এ কী পরীক্ষা করা উচিত?

এনকোডার তারের সংযোগ বিচ্ছিন্ন করে তিন-ফেজ উইন্ডিং প্রতিরোধের ভারসাম্য এবং পৃথিবীতে অন্তরণ প্রতিরোধের যাচাই করুন। পূর্ববর্তী অনুপযুক্ত অপসারণ থেকে fretting, স্কোরিং, বা প্রভাব চিহ্নের জন্য টেপার শ্যাফ্ট পৃষ্ঠ পরিদর্শন করুন। ভারবহন মসৃণতার জন্য হাত দিয়ে খাদটি ঘোরান। কুল্যান্ট দূষণ বা পিনের ক্ষতির জন্য এনকোডার সংযোগকারী (A860-0315-T101) পরীক্ষা করুন। উৎপাদন ইনস্টলেশনের আগে সঠিক এস-সিরিজ পরিবর্ধক সহ একটি বেঞ্চ টেস্ট রান-আপ হল সুনির্দিষ্ট যাচাইকরণ।
