নতুন সিমেন্স 6SL3130-6TE23-6AA3 6SL31306TE236AA3 6SL313O-6TE23-6AA3 দ্রুত শিপিং

সিমেন্স 6SL3130-6TE23-6AA3 | SINAMICS S120 স্মার্ট লাইন মডিউল — 36 kW / 380–480V AC / 600V DC / 60A / বইয়ের আকার

মাল্টি-অ্যাক্সিস S120 ড্রাইভ সিস্টেমের জন্য ডিসি বাস পাওয়ার

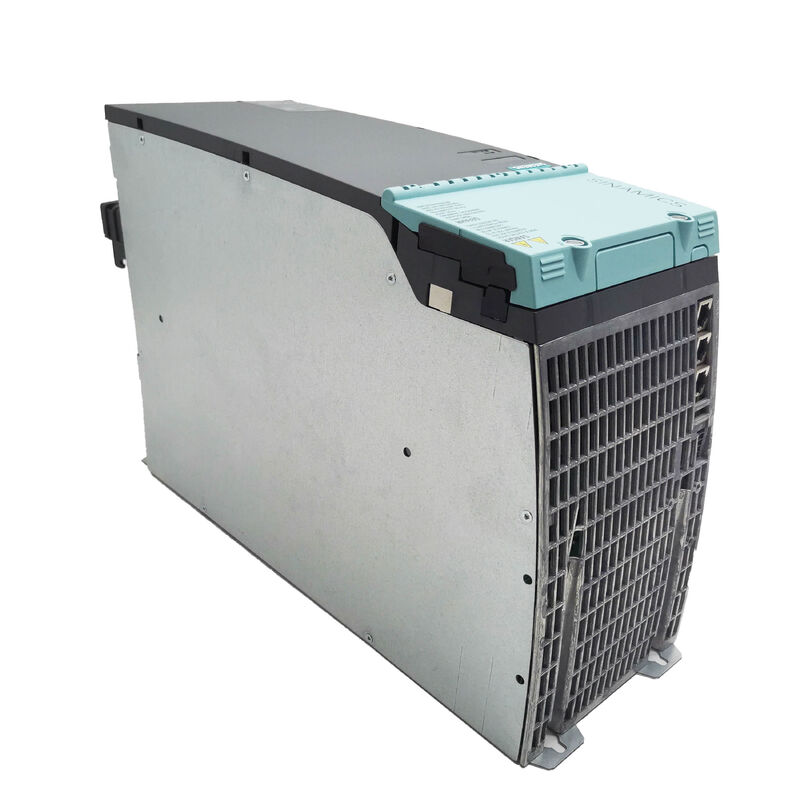

6SL3130-6TE23-6AA3 হল সিমেন্সের SINAMICS S120 বুকসাইজ ড্রাইভ সিস্টেমের 36 কিলোওয়াট স্মার্ট লাইন মডিউল — একটি ইনফিড মডিউল যা থ্রি-ফেজ 380–480V AC মেইনকে একটি 600V DC বাসে রূপান্তরিত করে S120 মোটর মডুলেস ড্রাইভের সমস্ত গ্রুপের জন্য। একটি স্মার্ট লাইন মডিউল সমগ্র মাল্টি-অক্ষ ড্রাইভ স্ট্যাক সমর্থন করে; ক্যাবিনেটের প্রতিটি মোটর মডিউল এই সাধারণ বাস থেকে তার ডিসি পাওয়ার আঁকে।

স্মার্ট লাইন মডিউলগুলি একটি নন-নিয়ন্ত্রিত আর্কিটেকচার ব্যবহার করে: ইনকামিং এসি-টু-ডিসি রূপান্তরের জন্য একটি ডায়োড ব্রিজ, আইজিবিটি-এর মাধ্যমে লাইন-কমিউটেড রিজেনারেটিভ ফিডব্যাক সহ। এটি সক্রিয় লাইন মডিউল (ALM) থেকে আলাদা যা একটি সম্পূর্ণ নিয়ন্ত্রিত IGBT সংশোধনকারী ব্যবহার করে। স্মার্ট লাইন মডিউলটি 100% ক্রমাগত পুনরুত্পাদনশীল প্রতিক্রিয়ার ক্ষমতা প্রদান করে — মন্থরকারী মোটর থেকে ব্রেকিং শক্তি তাপ হিসাবে বিলুপ্ত হওয়ার পরিবর্তে এসি সরবরাহ গ্রিডে ফিরে আসে। 36 kW ভেরিয়েন্টে, এই পুনরুত্পাদন ক্ষমতা প্যারামিটারাইজেশন দ্বারা নিষ্ক্রিয় করা যেতে পারে যখন অ্যাপ্লিকেশনটির প্রয়োজন হয় না।

কী স্পেসিফিকেশন

DRIVE-CLiQ এবং S120 সিস্টেম ইন্টিগ্রেশন

6SL3130-6TE23-6AA3 ড্রাইভ-সিএলআইকিউ ক্যাবল সহ জাহাজগুলি অন্তর্ভুক্ত করে — স্ট্যান্ডার্ড ইন্টার-মডিউল কেবল যা ড্রাইভ স্ট্যাকের সংলগ্ন S120 বুকসাইজ উপাদানগুলিকে সংযুক্ত করে। DRIVE-CLiQ হল সিমেন্সের মালিকানাধীন ডিজিটাল ইন্টারফেস যা সমস্ত S120 মডিউল জুড়ে ইলেকট্রনিক শনাক্তকরণ, প্যারামিটার বিনিময় এবং ডায়াগনস্টিক ডেটা স্থানান্তরকে একত্রিত করে। কন্ট্রোল ইউনিট স্বয়ংক্রিয়ভাবে স্টার্টআপে প্রতিটি সংযুক্ত মডিউলের ইলেকট্রনিক টাইপ প্লেট পড়ে, ম্যানুয়াল এন্ট্রি ছাড়াই হার্ডওয়্যার সনাক্ত করে।

স্মার্ট লাইন মডিউল স্ট্যান্ডার্ড TN/TT গ্রাউন্ডেড সিস্টেম এবং নন-গ্রাউন্ডেড আইটি সিস্টেমের সাথে সংযোগ করে। অভ্যন্তরীণ ফ্যান এবং কুলিং সিস্টেমের জন্য, ড্রাইভের জন্য ক্যাবিনেট ইনস্টলেশনের মডিউলের উপরে এবং নীচে পর্যাপ্ত বায়ুপ্রবাহ ছাড়পত্র প্রয়োজন। বাহ্যিক কুলিং ভেরিয়েন্টের বিপরীতে (যা ক্যাবিনেটের পিছনের প্যানেলের মধ্য দিয়ে একটি হিটসিঙ্ক পাস করে), এই অভ্যন্তরীণ কুলিং সংস্করণটি ক্যাবিনেটের আকাশসীমার মধ্যে সমস্ত তাপীয় অপব্যবহার পরিচালনা করে।

স্মার্ট বনাম সক্রিয় লাইন মডিউল — মূল পার্থক্য

অ্যাপ্লিকেশানগুলির জন্য যেখানে ধ্রুবক DC বাস ভোল্টেজ এবং কম সুরেলা বিকৃতি অগ্রাধিকার, সক্রিয় লাইন মডিউলটি উপযুক্ত পছন্দ। বেশিরভাগ স্ট্যান্ডার্ড মাল্টি-অক্ষ অটোমেশন অ্যাপ্লিকেশনের জন্য যেখানে খরচ এবং শক্তি পুনরুদ্ধার প্রধান চালক, স্মার্ট লাইন মডিউল কম সিস্টেম খরচে সঠিক কর্মক্ষমতা প্রদান করে।

FAQ

প্রশ্ন 1: S120 সিস্টেমে স্মার্ট লাইন মডিউল এবং সক্রিয় লাইন মডিউলের মধ্যে পার্থক্য কী?

স্মার্ট লাইন মডিউল নন-নিয়ন্ত্রিত ডিসি আউটপুট এবং IGBT-ভিত্তিক লাইন-কমিউটেড পুনর্জন্ম সহ AC-থেকে-DC রূপান্তরের জন্য একটি প্যাসিভ ডায়োড ব্রিজ ব্যবহার করে। অ্যাক্টিভ লাইন মডিউল নিয়ন্ত্রিত DC আউটপুট, নিম্ন হারমোনিক বিকৃতি এবং ঐক্য শক্তি ফ্যাক্টরের জন্য একটি সম্পূর্ণ নিয়ন্ত্রিত IGBT রূপান্তরকারী ব্যবহার করে। স্মার্ট লাইন মডিউল আরো লাভজনক; অ্যাক্টিভ লাইন মডিউলটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যার জন্য সুনির্দিষ্ট ডিসি বাস নিয়ন্ত্রণ বা কঠোর শক্তির গুণমানের প্রয়োজনীয়তা প্রয়োজন।

প্রশ্ন 2: 6SL3130-6TE23-6AA3 কি DRIVE-CLiQ তারের অন্তর্ভুক্ত?

হ্যাঁ। বুকসাইজ স্ট্যাকের সংলগ্ন S120 মডিউলের সাথে সংযোগের জন্য 6SL3130-6TE23-6AA3-এর সাথে DRIVE-CLiQ আন্তঃ-মডিউল কেবলটি অন্তর্ভুক্ত করা হয়েছে। অ-সংলগ্ন উপাদান বা কন্ট্রোল ইউনিটে তারগুলি আলাদাভাবে অর্ডার করতে হবে।

প্রশ্ন 3: একটি 6SL3130-6TE23-6AA3 এর সাথে কতগুলি মোটর মডিউল সংযুক্ত করা যেতে পারে?

সংখ্যাটি 36 কিলোওয়াট ক্রমাগত পাওয়ার ক্ষমতা এবং 60A ডিসি আউটপুট দ্বারা সীমিত। একই DC বাসের সাথে সংযুক্ত সমস্ত মোটর মডিউলের ক্রমাগত DC পাওয়ার চাহিদার যোগফল। মোট টেকসই 36 কিলোওয়াট অতিক্রম করা উচিত নয়. মডিউলের ফিডব্যাক ক্ষমতা দ্বারা পুনরুত্পাদনশীল পিক লোডগুলি আলাদাভাবে পরিচালনা করা হয়।

প্রশ্ন 4: এই মডিউলে কি পুনর্জন্মমূলক প্রতিক্রিয়া নিষ্ক্রিয় করা যেতে পারে?

হ্যাঁ। 36 কিলোওয়াট স্মার্ট লাইন মডিউলে, পুনরুত্পাদনমূলক প্রতিক্রিয়া ডিফল্টরূপে সক্রিয় থাকে এবং STARTER বা TIA পোর্টালের মাধ্যমে প্যারামিটারাইজেশন দ্বারা নিষ্ক্রিয় করা যেতে পারে। এটিকে নিষ্ক্রিয় করুন শুধুমাত্র যখন অ্যাপ্লিকেশনটির বিশেষভাবে এটির প্রয়োজন হয় — পুনরুত্থান ছাড়াই ব্রেকিং শক্তি সরবরাহ গ্রিডে ফিরে আসার পরিবর্তে ব্রেকিং প্রতিরোধকের মাধ্যমে ছড়িয়ে পড়ে৷

প্রশ্ন 5: অভ্যন্তরীণ কুলিং ভেরিয়েন্টের জন্য কী ক্যাবিনেট ইনস্টলেশন প্রয়োজনীয়তা প্রযোজ্য?

বায়ুপ্রবাহের জন্য মডিউলের উপরে এবং নীচে ন্যূনতম 100 মিমি ছাড়পত্র। মডিউল উল্লম্বভাবে মাউন্ট করা আবশ্যক. সম্পূর্ণ রেট আউটপুটের জন্য ক্যাবিনেটের পরিবেষ্টিত তাপমাত্রা অবশ্যই 0-40 ডিগ্রি সেলসিয়াসের মধ্যে বজায় রাখতে হবে। 40°C এর উপরে, SINAMICS S120 হার্ডওয়্যার ইনস্টলেশন ম্যানুয়াল অনুযায়ী ডিরেটিং প্রযোজ্য। অভ্যন্তরীণ পাখা হল একটি পরিধানের আইটেম — পরিদর্শন করুন এবং রক্ষণাবেক্ষণের সময়সূচী অনুযায়ী প্রতিস্থাপন করুন।
