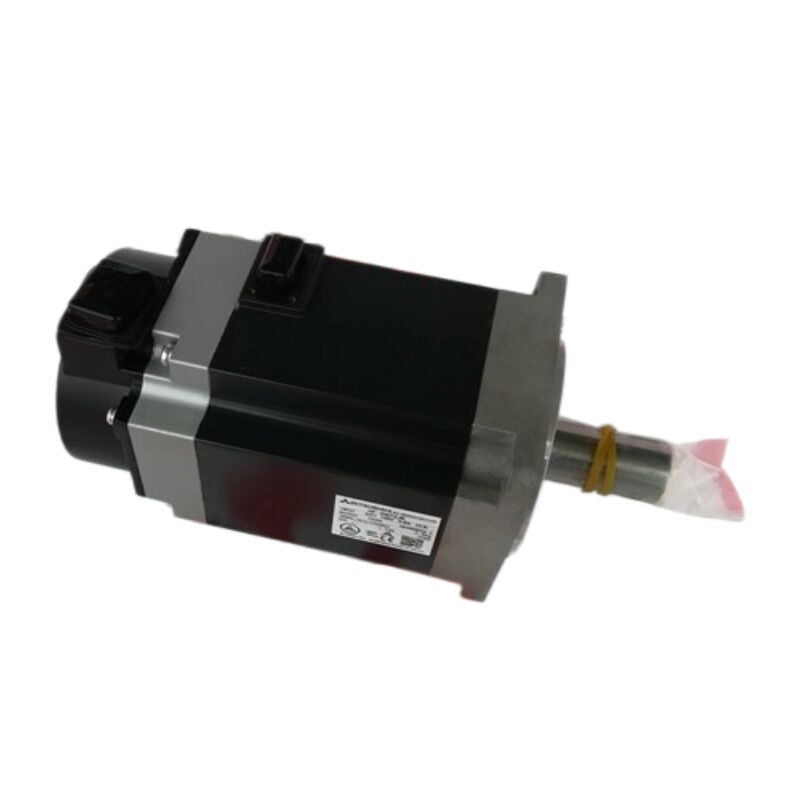

নতুন অরিজিনাল Mitsubishi ইন্ডাস্ট্রিয়াল সার্ভো মোটর HF-KN73JK HFKN73JK OEM

মিতসুবিশি HF-KN73JK | এইচএফ সিরিজ এসি সার্ভো মোটর — 0.75 কিলোওয়াট / 2.4 এনএম / 3000 আরপিএম / কীড শ্যাফ্ট / অয়েল সিল / 17-বিট পরম

কীড শ্যাফ্ট এবং অয়েল সিল সহ 0.75 কিলোওয়াট — দুটি কনফিগারেশন বিশদ যা সামঞ্জস্যতা বাড়ায়

HF-KN73JK হল FANUC-এর MELSERVO HF সিরিজের AC servo মোটর যা 0.75 kW / 2.4 Nm একটানা টর্ক এবং 80mm ফ্ল্যাঞ্জ ফ্রেমে 3000 rpm রেটেড গতি - একটি কীড শ্যাফ্ট এবং শ্যাফটের শেষ প্রান্তে একটি তেল সিল দিয়ে কনফিগার করা হয়েছে। এই দুটি প্রত্যয় বিবরণ (K = কীওয়ে, J = তেল সীল) এই নির্দিষ্ট বৈকল্পিকটির যান্ত্রিক ইন্টারফেস এবং পরিবেশগত সিলিংকে সংজ্ঞায়িত করে।

চাবিযুক্ত খাদ:মোটর শ্যাফ্টের মধ্যে মেশিন করা কীওয়ে একটি ম্যাচিং কীড কাপলিং হাব, পুলি বা গিয়ারকে একটি ইতিবাচক যান্ত্রিক ইন্টারলকের মাধ্যমে টর্ক প্রেরণ করতে দেয়। একটি ম্যাচিং কী সহ একটি সঠিকভাবে লাগানো কাপলিং হাব শুধুমাত্র ঘর্ষণ ক্ল্যাম্পিংয়ের উপর নির্ভর না করে 2.4 Nm একটানা এবং 7.2 Nm পিক টর্ক প্রেরণ করে। ঘন ঘন রিভার্সাল, উচ্চ পিক টর্ক, বা কম্পন পরিবেশের অ্যাপ্লিকেশনের জন্য যেখানে ঘর্ষণ-ক্ল্যাম্পড হাবগুলি মাইক্রো-স্লিপ বিকাশ করতে পারে, কীড শ্যাফ্ট হল উপযুক্ত যান্ত্রিক স্পেসিফিকেশন।

তেল সীল:শ্যাফ্ট এক্সিট পয়েন্টে লাগানো তেলের সীল মোটর বিয়ারিং হাউজিং-এ কাপল মেশিন মেকানিজম থেকে তেল, গ্রীস এবং কুল্যান্ট প্রবেশের বিরুদ্ধে সুরক্ষা প্রদান করে। মেশিনে যেখানে মোটর শ্যাফ্ট একটি তেলযুক্ত গিয়ারবক্স, লুব্রিকেটেড বলস্ক্রু বা ভেজা মেশিনিং পরিবেশের সাথে সংযোগ করে, তেল সীলটি লুব্রিকেন্টকে শ্যাফ্ট বরাবর মোটরের অভ্যন্তরে স্থানান্তরিত হতে বাধা দেয়। IP65 রেটিং মোটর শরীরের জন্য প্রযোজ্য; তেল সীল স্ট্যান্ডার্ড IP65 গ্যাসকেট প্রদান করে তার বাইরে নির্দিষ্ট শ্যাফ্ট-এন্ট্রি সুরক্ষা যোগ করে।

কী স্পেসিফিকেশন

17-বিট পরম এনকোডার - পাওয়ার-আপে হোমিং নেই

17-বিট পরম এনকোডার প্রতি বিপ্লবে 131,072 অবস্থান সরবরাহ করে এবং পাওয়ার-অফ চক্রের মাধ্যমে শ্যাফ্ট অবস্থান ধরে রাখে। মেশিন পাওয়ার-আপে, সার্ভো কন্ট্রোলার অবিলম্বে সঠিক অক্ষের অবস্থান জানে — কোনো রেফারেন্স-রিটার্ন (হোমিং) চক্রের প্রয়োজন নেই। মাল্টি-টার্ন অ্যাবসলিউট কাউন্টারের জন্য ব্যাকআপ ব্যাটারি সার্ভো এমপ্লিফায়ারে থাকে, মোটরে নয়। অ্যামপ্লিফায়ারের ব্যাটারি অ্যালার্ম নির্দেশক নিরীক্ষণ করুন এবং অ্যালার্ম সক্রিয় হওয়ার আগে ব্যাটারি প্রতিস্থাপন করুন, সম্পূর্ণ অবস্থানের ডেটা ক্ষতি এড়াতে৷

HF-KN73JK HF সিরিজের এনকোডার ইন্টারফেস সমর্থনকারী মিৎসুবিশি MELSERVO পরিবর্ধকগুলির সাথে সামঞ্জস্যপূর্ণ। একটি মেশিনের জন্য একটি প্রতিস্থাপন হিসাবে নির্দিষ্ট করার আগে পরিবর্ধক সামঞ্জস্য নিশ্চিত করুন যেখানে ইনস্টল করা মোটরটি পরবর্তী HG সিরিজের - HF এবং HG সিরিজগুলি বিভিন্ন পরিবর্ধক প্রজন্ম ব্যবহার করে৷

FAQ

প্রশ্ন 1: HF-KN73JK এবং HF-KN73J এর মধ্যে পার্থক্য কী?

উভয়ই হল এইচএফ সিরিজের 0.75 কিলোওয়াট মোটর যার তেল সিল এবং 17-বিট পরম এনকোডার। পার্থক্য হল শ্যাফ্ট: HF-KN73J এর একটি সোজা মসৃণ শ্যাফ্ট রয়েছে (কোনও কীওয়ে নেই), অন্যদিকে HF-KN73JK এর একটি মেশিনযুক্ত কীওয়ে সহ একটি কীড শ্যাফ্ট রয়েছে। কাপলিং হাব অবশ্যই শ্যাফ্টের প্রকারের সাথে মিলবে — সোজা শ্যাফ্টের জন্য একটি মসৃণ-বোর হাব, কীড শ্যাফ্টের জন্য একটি কীড হাব। অর্ডার দেওয়ার আগে মেশিনের কাপলিং হাব কোন শ্যাফ্ট টাইপ করে তা যাচাই করুন।

প্রশ্ন 2: তেল সীল কি আইপি রেটিং পরিবর্তন করে?

মোটর বডিকে আইপি65 রেট করা হয়েছে তেল সীল সহ এবং ছাড়াই। তেলের সীলটি বিশেষভাবে চালিত প্রক্রিয়ার দিক থেকে তেল এবং গ্রীস অনুপ্রবেশের বিরুদ্ধে শ্যাফ্ট-টু-হাউজিং ইন্টারফেসে অতিরিক্ত সুরক্ষা প্রদান করে। তেলযুক্ত শ্যাফ্ট ইন্টারফেস ছাড়া মেশিনে, তেল সীল প্রয়োজন হয় না তবে কোনও ক্ষতি করে না। তেলযুক্ত গিয়ারবক্স বা লুব্রিকেন্ট-ওয়েটেড কাপলিং সহ মোটর শ্যাফ্টে সরাসরি, জে প্রত্যয় তেল সিল সঠিক স্পেসিফিকেশন।

Q3: HF-KN73JK-এর সাথে কোন সার্ভো এমপ্লিফায়ারগুলি সামঞ্জস্যপূর্ণ?

HF মোটর পরিবার এবং এর 17-বিট পরম এনকোডার ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ সিরিজ প্রজন্মের Mitsubishi MELSERVO পরিবর্ধক। পেয়ার করার আগে নির্দিষ্ট পরিবর্ধক মডেল এবং HF-KN73 মোটর শ্রেণীর সাথে এর সামঞ্জস্যতা নিশ্চিত করুন। এইচএফ সিরিজ বর্তমান এইচজি সিরিজের তুলনায় একটি পুরানো প্রজন্ম — দুটি সিরিজ একই পরিবর্ধকটিতে বিনিময়যোগ্য নয়।

Q4: মোটর পাওয়ার-আপে একটি পরম অবস্থানের অ্যালার্ম দেখায়। এনকোডার বা ব্যাটারি কি দোষে?

17-বিট পরম কাউন্টার ব্যাকআপ ব্যাটারি সার্ভো অ্যামপ্লিফায়ারে থাকে, মোটরে নয়। পাওয়ার-আপে একটি পরম অবস্থানের অ্যালার্ম সাধারণত একটি ক্ষয়প্রাপ্ত পরিবর্ধক ব্যাটারি নির্দেশ করে যা পাওয়ার-অফ সময়ের মধ্যে অবস্থান কাউন্টারটিকে পুনরায় সেট করতে দেয়। অ্যামপ্লিফায়ার ব্যাটারি প্রতিস্থাপন করুন এবং উত্পাদন পুনরায় শুরু করার আগে একটি রেফারেন্স অবস্থান সেটআপ চালান। শুধুমাত্র একটি নিশ্চিত স্বাস্থ্যকর ব্যাটারির সাথে অ্যালার্ম অব্যাহত থাকলে মোটর এনকোডারটি তদন্ত করা উচিত।

প্রশ্ন 5: ইনস্টলেশনের আগে ব্যবহৃত HF-KN73JK-এ কী পরীক্ষা করা উচিত?

পূর্ববর্তী কাপলিং ইনস্টলেশন থেকে ফ্রেটিং চিহ্ন বা স্কোরিংয়ের জন্য কীড শ্যাফ্ট পৃষ্ঠ পরীক্ষা করুন। পূর্বে ইনস্টলেশন থেকে বিকৃতি বা ক্ষতির জন্য তেল সীল পরিদর্শন করুন। পৃথিবীতে ভারসাম্য এবং নিরোধক প্রতিরোধের জন্য তিন-ফেজ ওয়াইন্ডিং প্রতিরোধের পরিমাপ করুন (এনকোডার তারের সংযোগ বিচ্ছিন্ন করে)। মসৃণ ভারবহন চলাচলের জন্য হাত দিয়ে খাদটি ঘোরান। ক্ষয় বা পিনের ক্ষতির জন্য এনকোডার তারের সংযোগকারী যাচাই করুন। সম্পূর্ণ উত্পাদন লোডের আগে পরিবর্ধক বর্তমান পর্যবেক্ষণ সহ একটি নিয়ন্ত্রিত ধীর গতির পরীক্ষাটি পছন্দের চূড়ান্ত পরীক্ষা।
