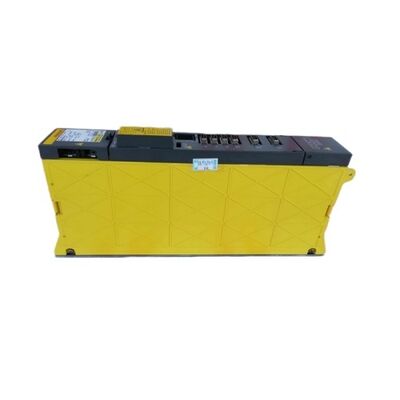

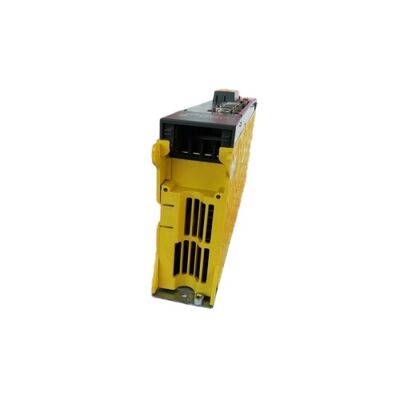

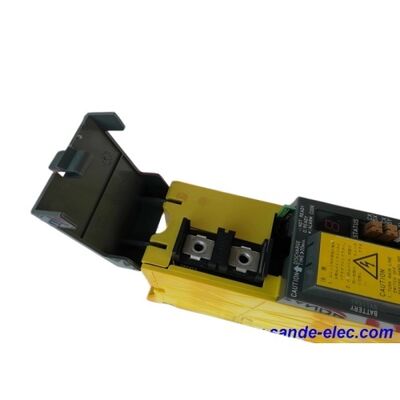

Fanuc সার্ভো এম্প্লিফায়ার A06B-6079-H101 বা A06B6079H101

FANUC A06B-6079-H101∙ আলফা SVM1-12 একক অক্ষের সার্ভো মডিউল 3.0A / 0.75 kW / টাইপ A/B ইন্টারফেস

পার্ট নম্বরঃA06B-6079-H101

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃএক-অক্ষের সার্ভো এম্প্লিফায়ার মডিউল আলফা সিরিজ

টাইপ এ/বি ইন্টারফেস ∙ মূল পার্থক্য

A06B-6079-H101 এবং A06B-6096-H101#H উভয়ই SVM1-12 মডিউল ′′ একই মডেলের নামকরণ, একই বৈদ্যুতিক রেটিং (3.0A, 0.75kW, 283 ′′325V, 230V আউটপুট),একই শারীরিক 60 মিমি ফর্ম ফ্যাক্টর. পার্থক্য হল সিএনসি ইন্টারফেস, এবং এটি পার্থক্য যা মেশিনের কোনটি প্রয়োজন তা নির্ধারণ করে।

A06B-6079-H101 টাইপ A / B ইন্টারফেস ব্যবহার করে একটি সমান্তরাল পিডব্লিউএম তারের সংযোগ CNC এর সার্ভো ড্রাইভ ইউনিট থেকে এম্প্লিফায়ার মডিউল।এটি FANUC সিরিজ 15 এর সাথে ব্যবহৃত মূল আলফা সিরিজ ইন্টারফেস আর্কিটেকচারA06B-6096-H101 (FSSB বৈকল্পিক) একটি ফাইবার-অপটিক সিরিয়াল বাস ব্যবহার করে আই-সিরিজ নিয়ন্ত্রণ।এই ইন্টারফেস প্রকারগুলি সামঞ্জস্যপূর্ণ নয় ¢ টাইপ A/B এর জন্য তারযুক্ত একটি মেশিন FSSB মডিউল ব্যবহার করতে পারে নাএবং উল্টো।

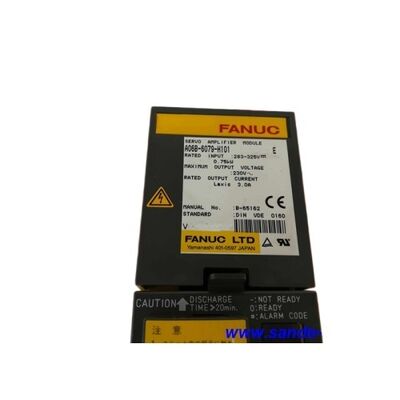

A06B-6079-H101 এ, অঙ্কন নম্বর ₹ 6079 ₹ এর মাঝখানে সিরিজ সনাক্তকারী টাইপ A/B ইন্টারফেস জেনারেশনের ক্ষেত্র সনাক্তকারী। ক্যাবিনেটে একটি মডিউল পরীক্ষা করার সময়,অংশের লেবেলে এই সংখ্যাটি অবিলম্বে নিশ্চিত করে যে কোন তারের পরিদর্শন করার আগে কোন ইন্টারফেস জেনারেশন ইনস্টল করা হয়.

মূল বৈশিষ্ট্যাবলী

এসভিএম১-১২ লাইট অক্জিলিয়ারি অক্ষের জন্য এন্ট্রি-লেভেল মডিউল

3.0A অবিচ্ছিন্ন আউটপুট এবং 0.75 kW এ, SVM1-12 আলফা অক্ষের পরিসরের হালকা প্রান্তের জন্য আকারযুক্ত। এর জোড়া মোটর ক্লাসগুলি α1/3000 (1 Nm, 3000 rpm) এবং α2/2000 (2 Nm,২০০০ rpm) ০ ক্ষুদ্র ফ্রেম আলফা মোটর যা সহায়ক পজিশনিং অক্ষগুলিতে ব্যবহৃত হয়: ছোট টার্নিং সেন্টার, ঘূর্ণন টেবিল ড্রাইভ, টুল ম্যাগাজিন সূচক এবং কম লোডের সেকেন্ডারি অক্ষগুলিতে সি-অক্ষ।একটি মাল্টি-মডিউল ক্যাবিনেটের জন্য পিএসএম চাহিদা গণনাতে 75 kW ডিসি বাস ড্র ড্র ড্র অপ্রয়োজনীয়.

এই মডিউলটির জন্য একটি ইনস্টলেশন নোটঃ প্রতিস্থাপনের উৎস যখন, ইনস্টলেশন এক বা দুটি CX5 ব্যাটারি পোর্ট ব্যবহার করে কিনা তা নির্দিষ্ট করুন। কিছু রূপান্তর এই কনফিগারেশনে ভিন্ন।

A06B-6079 সিরিজের বিষয়বস্তু

A06B-6079 পরিবারটি টাইপ A/B ইন্টারফেস সহ সম্পূর্ণ আলফা SVM সিরিজ।SVM1-12 (H101) থেকে SVM1-360 (H108) এবং দ্বৈত-অক্ষের SVM2 পরিসরের প্রতিটি মডেলের একটি সমান্তরাল A06B-6096 FSSB প্রতিপক্ষ রয়েছে. 6079 এবং 6096 সিরিজ একই মডেল নাম (SVM1-12, SVM1-40, ইত্যাদি) এবং বৈদ্যুতিক রেটিং ভাগ করে নেয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A06B-6079-H101 (Type A/B) কি A06B-6096-H101 (FSSB) কে প্রতিস্থাপন করতে পারে?

না. উভয়ই একই বৈদ্যুতিক রেটিং সহ SVM1-12 মডিউল তবে বিভিন্ন সিএনসি ইন্টারফেস। A06B-6079 সিরিজ 15/16/18/21 নন-আই নিয়ন্ত্রণের জন্য টাইপ এ / বি সমান্তরাল পিডব্লিউএম তারের সংযোগ ব্যবহার করে।A06B-6096 আই-সিরিজ নিয়ন্ত্রণের জন্য FSSB ফাইবার অপটিক বাস ব্যবহার করে. এই ইন্টারফেস আর্কিটেকচারগুলি সামঞ্জস্যপূর্ণ নয়. ভুল বৈকল্পিক ব্যবহার করে মডিউলের সিএনসি সংযোগ পুনরায় ক্যাবলিংয়ের প্রয়োজন হয়, যা একটি ব্যবহারিক ক্ষেত্রের প্রতিস্থাপন নয়।

প্রশ্ন 2: কোন আলফা সার্ভো মোটরগুলি A06B-6079-H101 এর সাথে সামঞ্জস্যপূর্ণ?

α1/3000 (1 Nm, 3000 rpm) এবং α2/2000 (2 Nm, 2000 rpm) । উভয় মোটর শ্রেণীর 3.0A ধ্রুবক রেটিং মধ্যে আরামদায়কভাবে নামমাত্র বর্তমান আঁকা।α3 শ্রেণীর এবং তার উপরে মোটর SVM1-20 (H102) প্রয়োজন, 5.9A) বা তার চেয়ে বড়।

প্রশ্ন 3: কোন এলার্মগুলি নির্দেশ করে যে A06B-6079-H101 ব্যর্থ হয়েছে মোটরের পরিবর্তে?

অ্যালার্ম ৮ (ওভারকরেন্ট / আইপিএম ত্রুটি): মোটর পাওয়ার ক্যাবলগুলি সংযোগ বিচ্ছিন্ন করুন এবং জমির প্রতিরোধের পরিমাপ করুন।যদি নিরোধক ভাল হয় (কয়েক শত মেগাওহ্ম) এবং অ্যালার্ম ক্যাবল বিচ্ছিন্ন সঙ্গে অব্যাহত, এম্প্লিফায়ার মডিউল একটি অভ্যন্তরীণ ত্রুটি আছে. যদি বিচ্ছিন্নতা কম হয়, মোটর বা তারের ত্রুটি উৎস।ক্যাবল অখণ্ডতা নিশ্চিত করার পরে সিএনসি সার্ভো ড্রাইভ ইউনিটের সাথে স্থায়ী যোগাযোগের ত্রুটিগুলিও মডিউল ত্রুটি নির্দেশ করে.

প্রশ্ন 4: A06B-6079-H101 প্রতিস্থাপন CNC পরামিতি পরিবর্তন প্রয়োজন?

একটি অনুরূপ SVM1-12 টাইপ A / B প্রতিস্থাপনের জন্য, কোন অক্ষ পরামিতি পরিবর্তন প্রয়োজন হয় না motor মোটর টাইপ পরামিতি এবং সার্ভো লাভগুলি CNC এর SRAM এ সংরক্ষণ করা হয় এবং মডিউল swap দ্বারা প্রভাবিত হয় না।অক্ষ সংখ্যা বরাদ্দ এবং সংযোগ পাওয়ার আপ করার আগে মূল ইনস্টলেশনের সাথে মেলে যাচাই করুন.

প্রশ্নঃ A06B-6079-H101 এর উৎস কোথায়?

FANUC আলফা মডিউল পরবর্তি বাজারের মাধ্যমে A06B-6079 সিরিজের একটি বড় ইনস্টল বেস রয়েছে এবং বিশেষজ্ঞ সিএনসি ড্রাইভ বিক্রেতাদের মাধ্যমে সক্রিয়ভাবে উপলব্ধ, বিনিময় প্রোগ্রাম,এবং মেরামতের সেবা. H101 (SVM1-12 টাইপ A/B) নিশ্চিত করুন এবং সরবরাহকারী যদি এই তথ্যের জন্য অনুরোধ করেন তবে CX5 ব্যাটারি পোর্ট কনফিগারেশন (এক বা দুটি) নির্দিষ্ট করুন।
