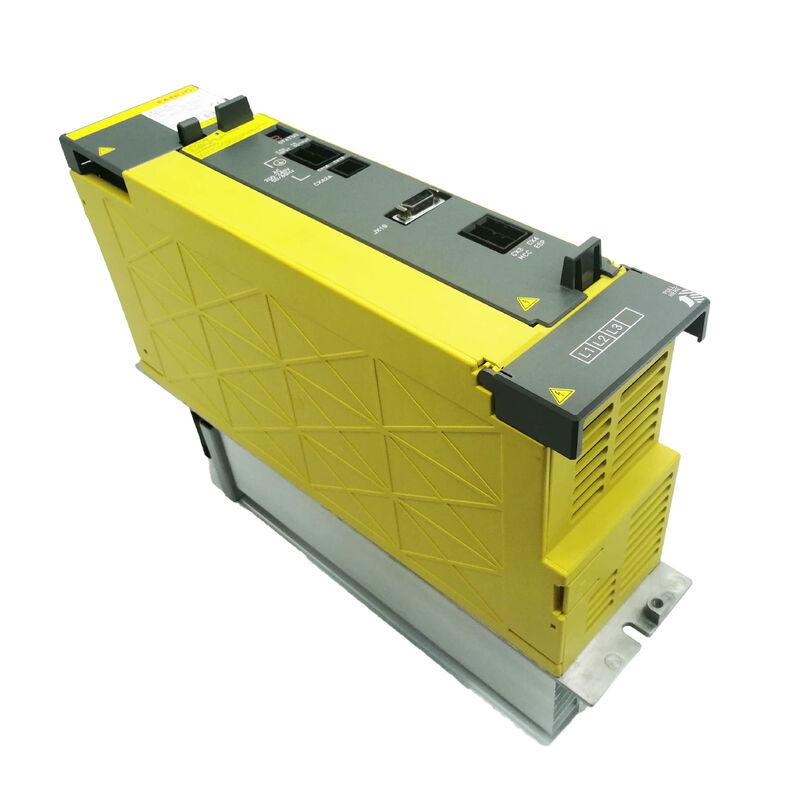

Fanuc A06B-6110-H015 সার্ভো এম্প্লিফায়ার A06B6110H015 AO6B-611O-HO15

FANUC A06B-6110-H015 | আলফা i PSM-15i পাওয়ার সাপ্লাই মডিউল — 17.5 কিলোওয়াট / 200–240V এসি / 283–325V ডিসি / 3-ফেজ

মাঝারি আকারের আলফা i ড্রাইভ ক্যাবিনেটের জন্য ডিসি বাস ফাউন্ডেশন

A06B-6110-H015 হল PSM-15i — FANUC-এর A06B-6110 আলফা i সিরিজের 17.5 কিলোওয়াট পাওয়ার সাপ্লাই মডিউল। এটি 63A তে 200–230/240V এসি তিন-ফেজ ইনপুট গ্রহণ করে এবং নিয়ন্ত্রিত 283–325V ডিসি বাস তৈরি করে যা সমস্ত সংযুক্ত আলফা i সার্ভো অ্যামপ্লিফায়ার মডিউল (αiSVM) এবং স্পিন্ডল অ্যামপ্লিফায়ার মডিউল (αiSPM) ব্যবহার করে। এটি ড্রাইভ ক্যাবিনেটের জন্য শেয়ার্ড পাওয়ার ফাউন্ডেশন — একটি একক-অক্ষ ড্রাইভ নয়।

তিনটি পাওয়ার রেটিং ড্রাইভ সিস্টেম বাস্তবে কীভাবে কাজ করে তা প্রতিফলিত করে:

• 17.5 কিলোওয়াট রেটযুক্ত: স্বাভাবিক উৎপাদন চক্রের জন্য টেকসই অবিচ্ছিন্ন আউটপুট
• 28 কিলোওয়াট সর্বোচ্চ: সর্বোচ্চ চাহিদার অধীনে অল্প সময়ের জন্য টেকসই আউটপুট উপলব্ধ
• 46 কিলোওয়াট পিক: যুগপৎ মাল্টি-অক্ষ ত্বরণের সময় ক্ষণস্থায়ী ক্ষমতা

পিক ফিগারটি সাইজিংয়ের জন্য গুরুত্বপূর্ণ: একাধিক অক্ষ যুগপৎ ত্বরণ সহ একটি ক্যাবিনেট অল্প সময়ের জন্য রেটযুক্ত আউটপুটের উপরে টানে। PSM-15i এই ক্ষণস্থায়ীগুলি পরিচালনা করে, যদি অবিচ্ছিন্ন চাহিদা 17.5 কিলোওয়াট রেটিংয়ের মধ্যে থাকে।

A06B-6110 সিরিজটি পূর্ববর্তী A06B-6087 আলফা PSM পরিবারের আলফা i প্রজন্মের সমতুল্য। উভয়ই 200–230V এসি তিন-ফেজ ইনপুট থেকে 283–325V ডিসি বাস তৈরি করে, তবে A06B-6110 সিরিজটি আলফা i ড্রাইভ আর্কিটেকচারের (i-সিরিজ সিএনসি, FSSB অ্যামপ্লিফায়ার) সাথে মেলে, মূল আলফা প্রজন্মের সাথে নয়।

মূল স্পেসিফিকেশন

আলফা i PSM পরিবারের মধ্যে PSM-15i

A06B-6110 সিরিজের মধ্যে, বিভিন্ন H-প্রত্যয় ভ্যারিয়েন্টগুলি বিভিন্ন আউটপুট পাওয়ার রেটিং কভার করে। 17.5 কিলোওয়াট এ PSM-15i (H015) মাঝারি আকারের ড্রাইভ ক্যাবিনেটগুলির জন্য সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ারের মিশ্রণ সহ কাজ করে। সঠিক PSM রেটিং নির্বাচন করার জন্য সমস্ত সংযুক্ত αiSVM এবং αiSPM মডিউলগুলির অবিচ্ছিন্ন চাহিদা যোগ করার প্রয়োজন হয়। একটি ছোট PSM অবিচ্ছিন্ন উৎপাদন লোডিংয়ের সময় বাস আন্ডারভোল্টেজে ট্রিপ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: A06B-6110-H015 (PSM-15i) এবং পুরানো A06B-6087 আলফা PSM সিরিজের মধ্যে পার্থক্য কী?

উভয়ই 200–230V এসি তিন-ফেজ ইনপুট থেকে 283–325V ডিসি বাস তৈরি করে এবং একই শেয়ার্ড-বাস আর্কিটেকচার ভূমিকা পালন করে। A06B-6110 হল আলফা i প্রজন্ম — পরবর্তী i-সিরিজ সিএনসি প্ল্যাটফর্মের জন্য FSSB অ্যামপ্লিফায়ার সহ ডিজাইন করা হয়েছে। A06B-6087 হল মূল আলফা প্রজন্ম। তারা ড্রাইভ প্রজন্মের মধ্যে অদলবদলযোগ্য নয়, তবে পাওয়ার সাপ্লাই ফাংশন এবং বাস ভোল্টেজ তাদের নিজ নিজ ড্রাইভ সিস্টেমের মধ্যে সমতুল্য।

প্রশ্ন 2: বাস্তবে 17.5 কিলোওয়াট / 28 কিলোওয়াট / 46 কিলোওয়াট রেটিং পার্থক্য কী বোঝায়?

17.5 কিলোওয়াট হল টেকসই অবিচ্ছিন্ন আউটপুট। 28 কিলোওয়াট সর্বোচ্চ রেটযুক্ত চাহিদার উপরে অবিচ্ছিন্ন সময় পরিচালনা করে। 46 কিলোওয়াট পিক যুগপৎ মাল্টি-অক্ষ ত্বরণের সময় সংক্ষিপ্ত ক্ষণস্থায়ী কভার করে। সমস্ত সংযুক্ত মডিউলগুলির অবিচ্ছিন্ন চাহিদার উপর ভিত্তি করে PSM আকার দিন — পিক এবং সর্বোচ্চ রেটিং ক্ষণস্থায়ীগুলি পরিচালনা করে, তবে 17.5 কিলোওয়াটের উপরে অবিচ্ছিন্ন অপারেশন মডিউলটিকে ট্রিপ করবে।

প্রশ্ন 3: PSM-15i স্বাভাবিক লোডে বাস ওভারভোল্টেজ অ্যালার্ম দেখায়, ভারী রিজেনারেটিভ ব্রেকিং ছাড়াই। কী পরীক্ষা করা উচিত?

ভারী মন্দা ছাড়াই স্বাভাবিক পরিস্থিতিতে বাস ওভারভোল্টেজ সক্রিয় রেকটিফায়ার স্টেজ — একটি IGBT বা গেট ড্রাইভ সার্কিট যা আর সঠিকভাবে নিয়ন্ত্রণ করছে না — ত্রুটির ইঙ্গিত দেয়। রিসেট এবং পুনরায় শুরু করবেন না: একটি অনিয়ন্ত্রিত বাস ভোল্টেজ বৃদ্ধি সংযুক্ত ড্রাইভ মডিউলগুলির ক্ষতি করতে পারে। উৎপাদন পুনরায় শুরু করার আগে PSM-এর পরিষেবা বা বিনিময় প্রয়োজন।

প্রশ্ন 4: A06B-6110-H015 প্রতিস্থাপন করার জন্য কি সিএনসি প্যারামিটার পরিবর্তনের প্রয়োজন?

না। PSM কোনো সিএনসি প্যারামিটার সংরক্ষণ করে না। শারীরিক প্রতিস্থাপনের পরে, পাওয়ার পুনরুদ্ধার করুন এবং অক্ষগুলি সক্ষম করার আগে সংযুক্ত ড্রাইভ মডিউলগুলিতে ডিসি বাস ভোল্টেজ যাচাই করুন। প্রথম পাওয়ার-আপের আগে সমস্ত সিগন্যাল সংযোগ এবং ড্রাইভ চেইনের ইন্টারফেস লিঙ্ক সঠিকভাবে বসেছে কিনা তা নিশ্চিত করুন।

প্রশ্ন 5: একটি নির্দিষ্ট মেশিনের জন্য সঠিক PSM ক্ষমতা কীভাবে নিশ্চিত করা হয়?

সাধারণ উৎপাদন ডিউটির অধীনে সমস্ত সংযুক্ত αiSVM সার্ভো মডিউল এবং αiSPM স্পিন্ডল মডিউলগুলির অবিচ্ছিন্ন কারেন্ট চাহিদা যোগ করুন। এই মোট অবিচ্ছিন্ন চাহিদা অবশ্যই PSM-এর 17.5 কিলোওয়াট রেটযুক্ত আউটপুটের মধ্যে পড়তে হবে। 46 কিলোওয়াট পিক ত্বরণ ক্ষণস্থায়ীগুলি পরিচালনা করে — তবে যদি অবিচ্ছিন্ন চাহিদা ধারাবাহিকভাবে 17.5 কিলোওয়াটের কাছাকাছি আসে, তবে PSM প্রান্তিক আকারের এবং একটি উচ্চ-রেটযুক্ত মডিউল তাপীয় চাপ হ্রাস করবে।
