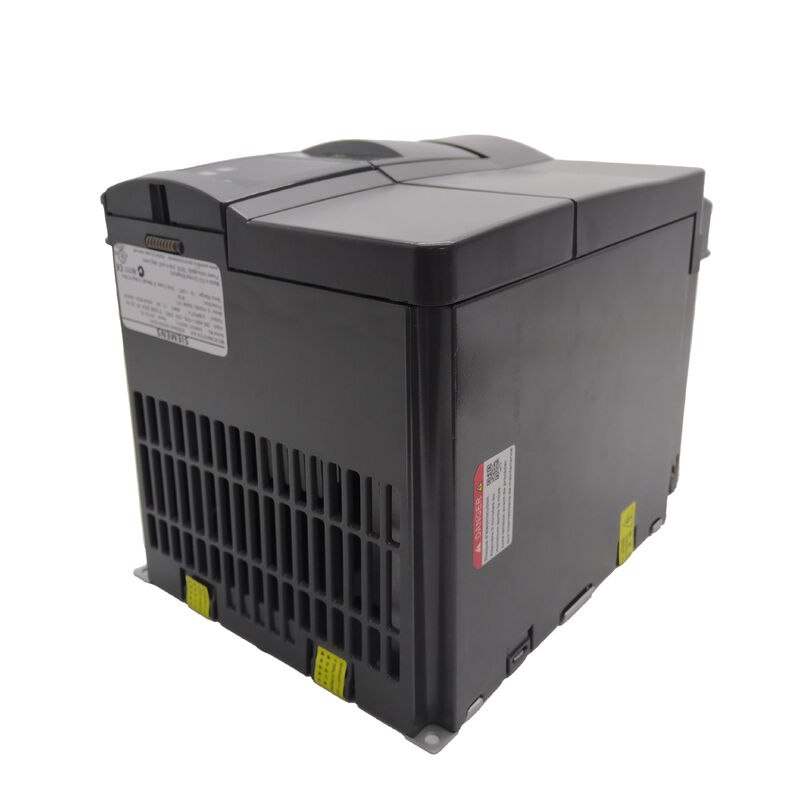

6SE6440-2UD25-5CA1 | সিমেন্স মাইক্রোমাস্টার 440 ইনভার্টার — 5.5kW / 7.5kW / 380–480V AC / ফ্রেম C / ফিল্টার ছাড়া / IP20
মাইক্রোমাস্টার 440 — FANUC এর উচ্চ-পারফরম্যান্স VFD
মাইক্রোমাস্টার 440 হল সিমেন্সের সর্বোচ্চ-স্পেসিফিকেশন মাইক্রোমাস্টার সিরিজের বৈদ্যুতিন সংকেতের মেরু বদল - উন্নত মোটর নিয়ন্ত্রণ ক্ষমতা প্রদান করে যা সাধারণ V/Hz গতি নিয়ন্ত্রণের বাইরে যায়। 6SE6440-2UD25-5CA1 অ্যাপ্লিকেশনটির ওভারলোড প্রোফাইলের উপর নির্ভর করে দুটি পাওয়ার রেটিং কভার করে:
5.5kW ধ্রুবক টর্ক (CT / উচ্চ ওভারলোড, HO):সমস্ত গতিতে টেকসই টর্কের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য — কনভেয়র ড্রাইভ, হোস্ট, কম্প্রেসার এবং মেশিন টুলস যেখানে ওভারলোড সীমাবদ্ধতা ছাড়াই কম গতি থেকে উচ্চ গতিতে সম্পূর্ণ টর্ক উপলব্ধ থাকতে হবে।
7.5kW স্কয়ার টর্ক (LO / ফ্যান-পাম্প):ফ্যান, পাম্প এবং সেন্ট্রিফিউগাল কম্প্রেসারগুলির জন্য যেখানে টর্কের চাহিদা স্কয়ারের গতির সাথে হ্রাস পায় — একই ড্রাইভকে নিম্ন-ওভারলোড অ্যাপ্লিকেশনগুলিতে একটি বড় মোটর পাওয়ার অনুমতি দেয়।
কী স্পেসিফিকেশন
| প্যারামিটার |
মান |
| সিটি পাওয়ার |
5.5kW / 7.5 HP |
| এলও পাওয়ার |
7.5kW/10 HP |
| ইনপুট |
380–480V AC ±10%, 3-ফেজ, 47–63Hz |
| ইনপুট কারেন্ট |
15.6A (HO) / 17.3A (LO) |
| আউটপুট কারেন্ট |
13.2A (HO) / 19.0A (LO) |
| আউটপুট ফ্রিকোয়েন্সি |
0–650Hz |
| ওভারলোড |
150% × 60 s / 200% × 3 s (HO) |
| ফ্রেম |
এফএসসি (ফ্রেম সি) |
| মাত্রা |
245 × 185 × 195 মিমি |
| ওজন |
5.5 কেজি |
| আইপি রেটিং |
IP20 |
| I/O |
6 DI, 3 রিলে আউটপুট, 2 AI, 2 AO, 1 PTC/KTY |
ফিল্টার ছাড়া — EMC পরিকল্পনা প্রয়োজন
6SE6440-2UD25-5CA1 অভ্যন্তরীণ EMC ফিল্টার ছাড়াই সরবরাহ করা হয়। ইউরোপীয় EMC নির্গমন মান (EN 61800-3 Category C1 বা C2) মেনে চলার জন্য ইনস্টলেশনের জন্য, ড্রাইভের মেইন ইনপুটে একটি বাহ্যিক EMC ফিল্টার লাগানো আবশ্যক। সিমেন্স FSC ফ্রেম C MM440-এর জন্য উদ্দেশ্য-পরিকল্পিত বহিরাগত ফিল্টার বিকল্পগুলি অফার করে — ইনস্টলেশনের EMC মূল্যায়ন থেকে প্রয়োজনীয় ফিল্টার ক্লাস নিশ্চিত করুন।
অ্যাপ্লিকেশন দৃশ্যকল্প
মেশিন টুল প্রধান টাকু ড্রাইভ:একটি মেশিনিং সেন্টারের জন্য 24,000 rpm পর্যন্ত পরিবর্তনশীল গতির স্পিন্ডেল নিয়ন্ত্রণ প্রয়োজন - প্রায় 400Hz আউটপুট প্রয়োজন। 6SE6440-2UD25-5CA1 সমস্ত স্পিন্ডেল গতিতে মসৃণ টর্কের জন্য FCC ভেক্টর মোড সহ পূর্ণ-রেঞ্জ গতি নিয়ন্ত্রণ প্রদান করে।
পরিবাহক এবং প্যাকেজিং মেশিন:একটি প্রোডাকশন লাইন কনভেয়ারের সেন্সরলেস ভেক্টর মোড সহ নির্ভরযোগ্য পরিবর্তনশীল গতি নিয়ন্ত্রণের প্রয়োজন — 6SE6440-2UD25-5CA1 বেল্ট জুড়ে বিভিন্ন পণ্যের লোড নির্বিশেষে সুনির্দিষ্ট গতি নিয়ন্ত্রণ প্রদান করে।
FAQ
প্রশ্ন 1: 6SE6440-2UD25-5CA1-এ CT (5.5kW) এবং LO (7.5kW) রেটিং-এর মধ্যে পার্থক্য কী?
CT (কনস্ট্যান্ট টর্ক / HO) 5.5kW: ড্রাইভটি 60 সেকেন্ডের জন্য 150% রেট করা কারেন্ট এবং 3 সেকেন্ডের জন্য 200% প্রদান করতে পারে — উচ্চ ক্ষণস্থায়ী টর্কের প্রয়োজনের অ্যাপ্লিকেশনগুলির জন্য। LO (লো ওভারলোড / ফ্যান-পাম্প) 7.5kW: ওভারলোড হেডরুমকে 60 সেকেন্ডের জন্য 110% এবং 3 সেকেন্ডের জন্য 140% কমিয়ে দেয়, তবে একটি বড় মোটরকে ফ্যান এবং পাম্প লোডের জন্য সংযুক্ত করার অনুমতি দেয় যেখানে ক্ষণস্থায়ী টর্কের প্রয়োজন হয় না। আবেদনের ওভারলোড শুল্কের উপর ভিত্তি করে নির্বাচন করুন।
প্রশ্ন 2: 6SE6440-2UD25-5CA1 কি একটি অপারেটর প্যানেল অন্তর্ভুক্ত করে?
না — এই বৈকল্পিকটি AOP (অ্যাডভান্সড অপারেটর প্যানেল) বা BOP (বেসিক অপারেটর প্যানেল) ছাড়াই সরবরাহ করা হয়। একটি অপারেটর প্যানেল ছাড়া, ড্রাইভটি এখনও টার্মিনাল স্ট্রিপ (অ্যানালগ/ডিজিটাল ইনপুট) থেকে বা RS485 সিরিয়াল যোগাযোগের মাধ্যমে পরিচালিত হতে পারে। স্থানীয় পরামিতি অ্যাক্সেস এবং প্রদর্শনের জন্য, একটি BOP-2 বা AOP-2 প্যানেল অর্ডার করতে হবে এবং আলাদাভাবে লাগিয়ে দিতে হবে।
প্রশ্ন 3: কোন সিরিয়াল কমিউনিকেশন প্রোটোকল 6SE6440-2UD25-5CA1 নেটিভভাবে সমর্থন করে?
MM440-এ একটি সমন্বিত RS485 পোর্ট রয়েছে যা USS (ইউনিভার্সাল সিরিয়াল ইন্টারফেস) প্রোটোকলকে সমর্থন করে — একটি সিমেন্স সিরিয়াল প্রোটোকল যা ড্রাইভ যোগাযোগের জন্য আলাদা PROFIBUS বা অন্যান্য ফিল্ডবাস বিকল্প মডিউলের প্রয়োজন ছাড়াই। PROFIBUS DP সংযোগের জন্য, MM440 এর বিকল্প স্লটে একটি CBP2 যোগাযোগ বোর্ড লাগানো যেতে পারে।
প্রশ্ন 4: 6SE6440-2UD25-5CA1 এর জন্য কোন ব্রেকিং বিকল্প পাওয়া যায়?
MM440 একটি অন্তর্নির্মিত ব্রেকিং প্রতিরোধক অন্তর্ভুক্ত করে না তবে একটি ন্যূনতম 56 Ω বাহ্যিক প্রতিরোধকের মাধ্যমে একটি বহিরাগত ব্রেকিং প্রতিরোধকের সংযোগ সমর্থন করে — উচ্চ-জড়তা লোডের নিয়ন্ত্রিত হ্রাসের প্রয়োজনের অ্যাপ্লিকেশনগুলির জন্য গতিশীল ব্রেকিং প্রদান করে। উচ্চ-শুল্ক ব্রেকিংয়ের জন্য, বহিরাগত ব্রেকিং মডিউলগুলি ডিসি বাস লিঙ্কের সাথে সংযুক্ত করা যেতে পারে।
প্রশ্ন 5: 6SE6440-2UD25-5CA1 এর জন্য পরিবেষ্টিত তাপমাত্রার সীমা কী?
6SE6440-2UD25-5CA1 পরিবেষ্টিত তাপমাত্রার জন্য −10°C থেকে +50°C ডিরেটিং ছাড়াই রেট করা হয়েছে। +50 ডিগ্রি সেলসিয়াসের উপরে অপারেশনের জন্য আউটপুট কারেন্ট ডিরেটিং প্রয়োজন। −40°C থেকে +70°C পর্যন্ত স্টোরেজ অনুমোদিত। পরিবাহী কণা, জল স্প্রে, বা ক্ষয়কারী বায়ুমণ্ডলে অ্যাক্সেস সহ পরিবেশে ব্যবহার করার সময় IP20 ঘেরের জন্য একটি উপযুক্ত কন্ট্রোল ক্যাবিনেটের ভিতরে ড্রাইভ ইনস্টল করা প্রয়োজন।
