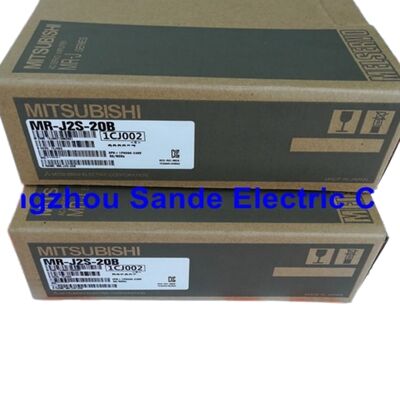

মিটসুবিশি এমআর-জে২এস-২০বি সার্ভো ড্রাইভার ∙ নতুন অরিজিনাল, ২০০ ওয়াট এসএসসিএনইটি, মেলসারভো-জে২-সুপার সিরিজ

পার্ট নংঃMR-J2S-20B।ব্র্যান্ডঃMitsubishi ইলেকট্রিক।সিরিজ:MELSERVO-J2-সুপার।আউটপুটঃ২০০ ওয়াট।বাস:SSCNET।অবস্থা:নতুন মূল

সংক্ষিপ্ত বিবরণ

সার্ভো ড্রাইভ আছে, এবং তারপর একটি ডেডিকেটেড মোশন নেটওয়ার্কের চারপাশে নির্মিত সার্ভো ড্রাইভ আছে। Mitsubishi MR-J2S-20B দৃঢ়ভাবে দ্বিতীয় শ্রেণীর অন্তর্গত।

মিটসুবিশি ইলেকট্রিকের MELSERVO-J2-Super সিরিজের অংশ,এমআর-জে 2 এস -20 বি একটি 200 ওয়াট এসি সার্ভো এম্প্লিফায়ার যা একটি স্বতন্ত্র নিয়ামক থেকে ইমপলস ট্রেন কমান্ড গ্রহণের পরিবর্তে এসএসসিএনইটি ০ মিটসুবিশি এর সার্ভো সিস্টেম কন্ট্রোলার নেটওয়ার্ক ০ এর মাধ্যমে কাজ করার জন্য ডিজাইন করা হয়েছেএই একক স্থাপত্যগত পছন্দটি মাল্টি-অক্সিস সিস্টেমে ড্রাইভের আচরণ সম্পর্কে সবকিছুকে আকৃতি দেয়ঃ কম ওয়্যারিং ওভারহেড, সিঙ্ক্রোনাইজড অক্ষ নিয়ন্ত্রণ,এবং একটি যোগাযোগ চ্যানেল যে অবস্থান কমান্ড হ্যান্ডেল, স্ট্যাটাস ফিডব্যাক, এবং একই ডেইজি-চেইনড সংযোগের উপর ত্রুটি তথ্য।

এই পণ্যটি এখন মিটসুবিশি ইলেকট্রিক দ্বারা বন্ধ করা হয়েছে। এই তালিকার প্রতিটি ইউনিট মূল কারখানার প্যাকেজিংয়ে ব্র্যান্ড নতুন √ পণ্যের জীবনচক্র বন্ধ হওয়ার আগে আসল স্টক সুরক্ষিত।বাজারে পুনর্নির্মাণ এবং ব্যবহৃত বিকল্প রয়েছেআমরা যা বহন করি তা নয়।

টেকনিক্যাল স্পেসিফিকেশন

এসএসসিএনইটি এর পার্থক্য কেন "বি" মডেল বিদ্যমান

প্রতিটি এমআর-জে২এস এম্প্লিফায়ার দুটি সংস্করণে আসে।

-এ মডেলতাদের অবস্থানের কমান্ডগুলিকে ধাক্কা ট্রেন হিসাবে গ্রহণ করুন step/direction বা quadrature সংকেত সরাসরি একটি নিয়ামক আউটপুট থেকে তারযুক্ত। ব্যাপকভাবে সামঞ্জস্যপূর্ণ,বেশিরভাগ পিএলসি এবং মোশন কার্ডের সাথে সংহত করার জন্য সহজ.

-বি মডেল∙ MR-J2S-20B ∙ সিএন১এ এবং সিএন১বি সংযোগকারীগুলিতে সিরিয়াল নেটওয়ার্ক ক্যাবলের মাধ্যমে একটি Mitsubishi SSCNET গতি নিয়ামকের সাথে সংযোগ স্থাপন করুন।মোশন কন্ট্রোলার সিঙ্ক্রোনাইজড যোগাযোগ চক্র মধ্যে চেইন সব অক্ষ পরিচালনা করে. কোন পালস আউটপুট, কোন অক্ষ দ্বারা অক্ষ কমান্ড সংকেত এর তারের.

একটি একক Q-সিরিজ বা A-সিরিজ মোশন কন্ট্রোলারের অধীনে চারটি অক্ষ বা তার বেশি চলমান মেশিন নির্মাতাদের জন্য, এসএসসিএনইটি একটি বৈশিষ্ট্য নয়, এটি মেশিনটি ডিজাইন করা হয়েছিল এমন আর্কিটেকচার।এমআর-জে২এস-২০বি এই আর্কিটেকচারে নেটিভভাবে ফিট করেএটি ইম্পলস ট্রেন কমান্ড গ্রহণ করবে না, এবং এটি নিয়ামক পরিবর্তন ছাড়া একটি -A মডেল প্রতিস্থাপন করা যাবে না।

এই এম্প্লিফায়ারকে কী বিশেষ করে তোলে

131,072 ইমপ্লাস/রেভ এনকোডার ইন্টারফেসউচ্চ রেজোলিউশনের এনকোডার সামঞ্জস্যতা বিপণনের ভাষা নয় 131,072 প্রতি ঘূর্ণন প্রতি গণনা, MR-J2S-20B মোটর অবস্থান প্রায় 0 এ সমাধান করে।যান্ত্রিক হ্রাসের আগে 003 ° প্রতি গণনা. ছোট স্ট্রোকের নির্ভুলতা অক্ষগুলিতে, এটি রেজোলিউশনের ঘাটতির ক্ষতিপূরণ দেওয়ার জন্য যান্ত্রিক হ্রাস অনুপাতকে অতিরিক্ত আকারের প্রয়োজন ছাড়াই সত্যই সূক্ষ্ম অবস্থানকে অনুবাদ করে।

রিয়েল-টাইম অটো টিউনিংলোড ইনার্সিয়া একই মেশিনে মেশিনের মধ্যে, সরঞ্জামগুলির মধ্যে এবং কখনও কখনও অপারেটিং রাজ্যের মধ্যে পরিবর্তন করে।MR-J2S-20B এর অটো টিউনিং ফাংশন এই পরিবর্তন নিরীক্ষণ এবং servo লাভ ক্রমাগত সামঞ্জস্য. কমিশন সময় সংক্ষিপ্ত, এবং ড্রাইভ মেশিনের সেবা জীবন জুড়ে মেশিনের পুনরায় সেটআপ ছাড়া যান্ত্রিক ড্রাইভ মানিয়ে।

বিল্ট-ইন ডায়নামিক ব্রেক হার্ডওয়্যার স্তরযখন পাওয়ার বন্ধ হয়ে যায় বা একটি ত্রুটি ড্রাইভটি ট্রিগার করে, গতিশীল ব্রেকটি নিয়ন্ত্রণ সিস্টেমের স্বাধীনভাবে জড়িত হয়। মোটর উইন্ডিংগুলি একটি অভ্যন্তরীণ প্রতিরোধমূলক পথের মাধ্যমে শর্টকাট করা হয়,কন্ট্রোল লুপের উপর নির্ভর না করে শ্যাফ্টের গতি হ্রাস করা. উল্লম্ব অক্ষ বা যে কোন অ্যাপ্লিকেশন যেখানে একটি অনিয়ন্ত্রিত উপকূল একটি বিপদ সৃষ্টি করে, এটি একটি বেসলাইন নিরাপত্তা প্রয়োজনীয়তা এবং এটি প্রতিটি MR-J2S-20B এ স্ট্যান্ডার্ড, একটি বিকল্প নয়।

ক্ল্যাম্প সার্কিট এবং অ্যানালগ ইনপুট দ্বারা টর্ক সীমাবদ্ধকরণএকটি হার্ডওয়্যার ক্ল্যাম্প সার্কিট আক্রমণাত্মক ত্বরণ এবং হ্রাস ট্রানজিশনের সময় আইজিবিটি পাওয়ার স্টেজকে রক্ষা করার জন্য আউটপুট টর্ককে ক্যাপ করে।সীমাবদ্ধ মানটি পরামিতির মাধ্যমে নিয়ন্ত্রিত হয় অথবা একটি বহিরাগত অ্যানালগ ইনপুটের মাধ্যমে বাস্তব সময়ে ট্রিম করা হয়, পৃথক হার্ডওয়্যার ছাড়াই টর্ক সীমিত অপারেটিং মোড সক্ষম করে।

RS-232C এর মাধ্যমে MR কনফিগারারএকটি ল্যাপটপকে CN3 পোর্টে সংযুক্ত করুন এবং MR কনফিগারার সফটওয়্যার আপনাকে ড্রাইভের একটি সম্পূর্ণ দৃশ্য দেয়ঃ লাইভ প্যারামিটার সম্পাদনা, টেস্ট জগিং, অ্যাসিলোস্কোপ-স্টাইল ট্রেস মনিটরিং, লাভ সমন্বয়,এবং সম্পূর্ণ এলার্ম ইতিহাস. এটি সামনে প্যানেল প্রদর্শন মাধ্যমে প্যারামিটার নেভিগেট তুলনায় কমিশন সময় ঘন্টা সংরক্ষণ করে.এটা বিশ মিনিটের ফিক্স এবং দুই ঘন্টার ডায়াগনস্টিক সেশনের মধ্যে পার্থক্য তৈরি করে.

সম্পূর্ণ সুরক্ষা স্যুটএম্প্লিফায়ার মনিটরঃ overcurrent · regenerative overvoltage · overload (electronic thermal) · motor overtemperature · encoder fault · regeneration fault · undervoltage · instantaneous power failure · overspeed · excessive position errorএইসবের যেকোনো একটিতে, ড্রাইভ ট্রিপ, অ্যালার্ম কোড সংরক্ষণ করে,এবং এটি সামনের ডিসপ্লে বা এমআর কনফিগারারের মাধ্যমে পাঠযোগ্য রাখে যা একটি সাধারণ ত্রুটি সূচকের পরিবর্তে ত্রুটি সংশোধন করার জন্য একটি নির্দিষ্ট সূচনা পয়েন্ট দেয়.

যেখানে MR-J2S-20B ব্যবহার করা হয়

২০০ ওয়াটের আউটপুট এবং এসএসসিএনইটি ইন্টারফেস এই ড্রাইভটিকে মাল্টি-অক্ষ সিস্টেমে কম্প্যাক্ট, সুনির্দিষ্ট, উচ্চ-চক্র গতির জন্য অক্ষ পরিবর্ধক হিসাবে অবস্থান করে। এটি প্রায়শই দেখা যায়ঃ

সিএনসি এবং মেশিনিং সেন্টারটুল চেঞ্জার অ্যাক্টিভেশন, প্যালেট রোটারি পজিশনিং, এবং ছোট সহায়ক অক্ষ যেখানে নির্ভুলতা গুরুত্বপূর্ণ এবং ক্যাবিনেটে মেঝে স্থান সীমিত।

ইলেকট্রনিক্স উৎপাদনপিসিবি সমাবেশ মেশিন, এসএমটি ডিসপেনসর,এবং পরীক্ষা হ্যান্ডলার গ্যান্ট্রি যেখানে উচ্চ রেজোলিউশন এবং SSCNET সিঙ্ক্রোনাইজেশনের সমন্বয় এই প্রক্রিয়াগুলির দাবি কঠোর অবস্থানগত সহনশীলতা এবং চক্র সময় সমর্থন করে.

লেজার প্রক্রিয়াকরণ
