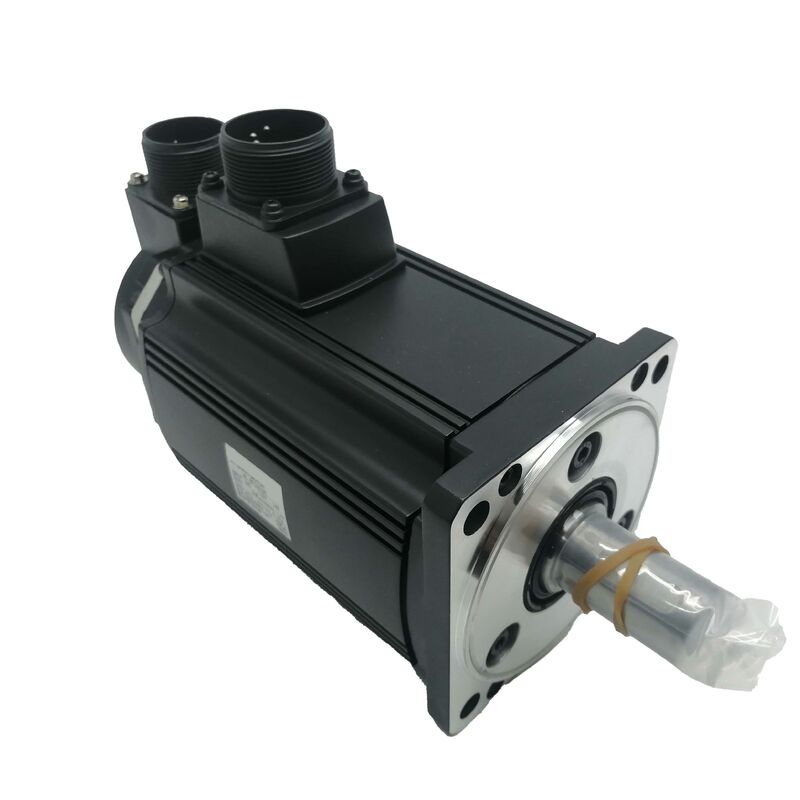

নতুন Mitsubishi HC-RFS203 এসি সার্ভো মোটর 2 kW অতি-নিম্ন ইনার্টিয়া, 3000 r/min, 17-বিট এনকোডার

ব্র্যান্ডঃMitsubishi ইলেকট্রিক

সিরিজ:MELSERVO-J2-Super HC-RFS

পার্ট নম্বরঃHC-RFS203 / HCRFS203

অবস্থাঃ নতুন। বিনামূল্যে দ্রুত ডেলিভারি। স্টক আছে।

এইচসি-আরএফএস সিরিজকে কী আলাদা করে

প্রতিটি ২ কিলোওয়াট সার্ভো মোটর একই উদ্দেশ্যে নির্মিত হয় না।Mitsubishi HC-RFS203 বিশেষভাবে অ্যাপ্লিকেশন যেখানে ত্বরণ এবং deceleration চক্র উচ্চ ফ্রিকোয়েন্সিতে ঘটতে যেখানে মোটর শুরু হয় জন্য উন্নত করা হয়েছে, থামানো, পিছনে ফিরে যাওয়া, এবং প্রতি মিনিটে কয়েক ডজন বা শত শত বার পুনরায় অবস্থান করা বরং ধারাবাহিক গতিতে চলার পরিবর্তে।এই ব্যবহারের প্রোফাইল একটি প্রচলিত স্পিন্ডল বা কনভেয়র ড্রাইভ অ্যাপ্লিকেশন থেকে একটি মোটর উপর খুব ভিন্ন চাহিদা স্থাপন করে.

এইচসি-আরএফএস সিরিজের সংজ্ঞায়িত ইঞ্জিনিয়ারিং পছন্দটি এর অতি-নিম্ন রোটার ইনার্টি। একটি নিম্ন ইনার্টি রোটার একটি প্রদত্ত টর্ক ইনপুটের জন্য দ্রুততর ত্বরান্বিত এবং কমিয়ে দেয়,যার মানে অবস্থান নির্ধারণের সময় কম, উচ্চতর চক্রের হার, এবং প্রতি সরানো চক্রের জন্য ব্যয় করা শক্তি হ্রাস।বাণিজ্য-অফ হল যে নিম্ন-ইনার্টিয়া রটারগুলি শ্যাফটে উচ্চ প্রতিফলিত লোড ইনার্টিয়ার প্রতি কম সহনশীল তবে অ্যাপ্লিকেশনগুলিতে এই মোটরটি ডিজাইন করা হয়েছিলহাই ফ্রিকোয়েন্সি ট্রান্সফার মেশিন, পিক-এন্ড-প্লেস মেশিন, ইনডেক্সিং সরঞ্জাম এবং দ্রুত প্রতিক্রিয়া পজিশনিং অক্ষ যেখানে এইচসি-আরএফএস ২০৩ তার সেরা পারফর্ম করে।

টেকনিক্যাল স্পেসিফিকেশন

মিটসুবিশি ইলেকট্রিকের MELSERVO-J2-Super সিরিজের ডকুমেন্টেশন এবং যাচাইকৃত বিশেষজ্ঞ সরবরাহকারীর রেকর্ড থেকে ক্রস-রেফারেন্সযুক্ত প্রযুক্তিগত তথ্য।

১৭-বিট এনকোডার ∙ নিম্ন গতিতে স্থায়ী নির্ভুলতা

এইচসি-আরএফএস ২০৩ এর সবচেয়ে কার্যকরীভাবে গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির মধ্যে একটি হ'ল এর 17-বিট সিরিয়াল পরম এনকোডার, যা মোটর শ্যাফ্ট ঘূর্ণন প্রতি 131,072 বিচ্ছিন্ন অবস্থান গণনা সরবরাহ করে।

এটিকে দৃষ্টিকোণে রাখার জন্যঃ এই রেজোলিউশনে, প্রতিটি এনকোডার গণনা প্রায় 0.00275 ডিগ্রি শ্যাফ্ট ঘূর্ণন প্রতিনিধিত্ব করে। একটি সাধারণ রৈখিক অক্ষে 10 মিমি পিচ বোলসক্রু দ্বারা চালিত 1:১টি সংযোগের অনুপাত, যা একটি তত্ত্বগত অবস্থান প্রতিক্রিয়া granularity প্রায় 0 অনুবাদ করে।076 মাইক্রোমিটার প্রতি গণনা একটি রেজোলিউশন স্তর যা কোন বাস্তবসম্মত যান্ত্রিক সিস্টেমের সীমাবদ্ধ ফ্যাক্টর নয়.

ব্যবহারিক গুরুত্ব কম গতিতে সবচেয়ে বেশি অনুভূত হয়।নিম্ন রেজোলিউশনের এনকোডার সহ সার্ভো সিস্টেমগুলি ধীর ফিড রেটগুলিতে চঞ্চল গতির প্রতিক্রিয়া তৈরি করে কারণ অবস্থান গণনাগুলি কন্ট্রোলারে বিরল এবং অসঙ্গতিপূর্ণভাবে আসে. গতি নিয়ন্ত্রণ লুপের সাথে কাজ করার জন্য সীমিত ডেটা রয়েছে এবং ফলাফলটি দৃশ্যমান গতির রিপল ∙ একটি সমস্যা যা পৃষ্ঠের সমাপ্তি, প্রক্রিয়া ধারাবাহিকতা প্রভাবিত করে,এবং নিম্ন ফিড রেট এ অবস্থান পুনরাবৃত্তিযোগ্যতা১৭-বিট এনকোডারের সূক্ষ্ম গণনা ঘনত্ব খুব ধীর শ্যাফ্ট গতিতেও গতি নিয়ন্ত্রণ লুপকে সমৃদ্ধ, নিয়মিত অবস্থান তথ্য প্রদান করে।যা কি মসৃণ ধ্রুবক-গতির আচরণ যা স্পষ্টতা অ্যাপ্লিকেশন প্রয়োজন সক্ষম.

এনকোডারটিও একটি পরম প্রকার, যার অর্থ এটি প্রতিটি পাওয়ার-অন ইভেন্টের পরে একটি হোমিং রিটার্ন ক্রমের প্রয়োজন ছাড়াই পাওয়ার সাইক্লিংয়ের মাধ্যমে অবস্থান রেফারেন্স বজায় রাখে।

আল্ট্রা-নিম্ন ইনার্টিয়া স্পেসিফিকেশন এবং এর প্রভাবগুলি বোঝা

এইচসি-আরএফএস নামকরণটি Mitsubishi MELSERVO-J2-Super মোটর ফ্যামিলির মধ্যে অতি-নিম্ন রোটর ইনার্সির সংকেত দেয়।সিস্টেম ডিজাইনে এই মোটর থেকে সর্বাধিক সুবিধা পাওয়ার জন্য এটি বাস্তবে কী বোঝায় এবং এটি কোথায় গুরুত্বপূর্ণ তা বোঝা গুরুত্বপূর্ণ.

"নিম্ন স্থিতিস্থাপকতা" কী অর্জন করে।রোটারের ইনার্টিয়া হ'ল মোটরের ঘোরানো ভর গতির পরিবর্তনের জন্য যে প্রতিরোধের প্রস্তাব দেয়। একটি নিম্ন ইনার্টিয়া রোটারের একটি নির্দিষ্ট হারে ত্বরান্বিত এবং হ্রাস করার জন্য কম টর্ক প্রয়োজন।সার্ভো এম্প্লিফায়ারের জন্য যা মোটর চালায়, এটি সরাসরি গতি এবং অবস্থান কমান্ডের দ্রুত প্রতিক্রিয়াতে অনুবাদ করে। মোটর কমান্ড প্রোফাইলটি আরও ঘনিষ্ঠভাবে অনুসরণ করতে পারে,যা নিম্নলিখিত ত্রুটি হ্রাস করে এবং একটি লক্ষ্য অবস্থানে পৌঁছানোর এবং স্থির করার জন্য প্রয়োজনীয় সময়কে সংক্ষিপ্ত করে.

যেখানে এটি প্রযোজ্য।অ্যাপ্লিকেশনগুলি সবচেয়ে বেশি উপকৃত হয় যা সংক্ষিপ্ত, পুনরাবৃত্তিমূলক সরানোর চক্রের সাথে ✓ প্রতি সেকেন্ডে একাধিক অবস্থান চলমান সূচক টেবিল, দ্রুত পিক-অ্যান্ড-প্লেস চক্রের সাথে প্যাকেজিং মেশিন,উচ্চ রেখা গতিতে সুনির্দিষ্ট রেজিস্ট্রেশন প্রয়োজন মুদ্রণ সরঞ্জাম, এবং অর্ধপরিবাহী হ্যান্ডলিং সরঞ্জাম যেখানে থ্রুপুট প্রতি চক্রের গতির সময়কে হ্রাস করার উপর নির্ভর করে।

এটা লোড থেকে কি প্রয়োজন।অতি-নিম্ন ইনার্সিয়া মোটরগুলি সবচেয়ে কার্যকর হয় যখন মোটর শ্যাফ্টে প্রতিফলিত লোড ইনার্সিয়া মোটরটির নিজস্ব ঘূর্ণকের ইনার্সিয়ার একটি যুক্তিসঙ্গত বহুগুণের মধ্যে রাখা হয়।মিটসুবিশির MELSERVO-J2- সুপার ডকুমেন্টেশন প্রতিটি মোটর মডেলের জন্য লোড-টু-মোটর ইনার্শিয়াল রেশিয়ো গাইডেন্স প্রদান করেযখন উচ্চ লোড ইনার্টি অনিবার্য হয়, তখন একটি গিয়ারবক্স ব্যবহার করা যেতে পারে মোটর শ্যাফ্টে প্রতিফলিত ইনার্টি হ্রাস করার জন্য একটি সাধারণ পদ্ধতি যখন একটি HC-RFS সিরিজের মোটরকে একটি ভারী লোড প্রক্রিয়াতে সংযুক্ত করা হয়।

জে২-সুপার ফ্যামিলির প্রেক্ষাপটে এইচসি-আরএফএস

MELSERVO-J2-Super সিরিজ বিভিন্ন ইনার্টিয়া বৈশিষ্ট্য সহ বেশ কয়েকটি স্বতন্ত্র মোটর উপ-পরিবার প্রতিষ্ঠা করেছে, প্রতিটি একটি ভিন্ন অ্যাপ্লিকেশন শ্রেণীর জন্য অনুকূলিতঃ

এইচসি-কেএফএস / এইচসি-এমএফএস√ ছোট ক্ষমতা, 50W থেকে 750W এর মধ্যে কম ইনার্টিয়া মোটর, হালকা শুল্ক অক্ষ এবং ছোট মেশিনে ব্যবহৃত

এইচসি-এসএফএস√ স্ট্যান্ডার্ড-ইনার্টিয়া মাঝারি ক্ষমতা পরিসীমা যেখানে উচ্চ প্রতিফলিত লোডগুলি সাধারণ এবং মসৃণ ধ্রুবক গতির পারফরম্যান্স অগ্রাধিকার দেওয়া হয় এমন অ্যাপ্লিকেশনগুলিকে কভার করে

এইচসি-আরএফএসউচ্চ ফ্রিকোয়েন্সি অপারেশন এবং চাহিদাপূর্ণ ত্বরণ প্রোফাইলের জন্য অতি-নিম্ন ইনার্টিয়া মাঝারি ক্ষমতা পরিসীমা (HC-RFS153, HC-RFS203, HC-RFS353, HC-RFS503) সহ

HC-LFS / HC-UFSবড় অক্ষের ড্রাইভ এবং বিশেষ অ্যাপ্লিকেশনের জন্য উচ্চ ক্ষমতাসম্পন্ন মডেল

এইচসি-আরএফএস২০৩ অতি-নিম্ন-ইনার্টিয়া গ্রুপের মধ্যে ২ কিলোওয়াট স্তরে বসে, এমআর-জে২এস-২০০এ / বি এম্প্লিফায়ারের সাথে জুটি বেঁধে। একই সিরিজের ভাইবোন ০ এইচসি-আরএফএস১৫৩ (১.৫ কিলোওয়াট) এবং এইচসি-আরএফএস৩৫৩ (৩.৫ কিলোওয়াট) ।5 কিলোওয়াট) ‡ বিভিন্ন আউটপুট নাম্বারে একই অতি-নিম্ন ইনার্টিয়া বৈশিষ্ট্য প্রয়োজন যেখানে সংলগ্ন শক্তি স্তর আবরণ.

সামঞ্জস্যতা এবং এম্প্লিফায়ার পেয়ারিং

এইচসি-আরএফএস২০৩টি মিটসুবিশি মেলসার্ভো-জে২-সুপার সিরিজের এম্প্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে।MR-J2S-200A(অবস্থান, গতি, এবং টর্ক নিয়ন্ত্রণ, pulse train/analog interface) অথবাMR-J2S-200Bএকই 200A প্ল্যাটফর্মের সিপি এবং সিএল রূপগুলি একই মোটর সামঞ্জস্যের তালিকার মধ্যে সিসি-লিঙ্ক এবং অন্যান্য যোগাযোগ ইন্টারফেসগুলিকে সমর্থন করে।

অভিবাসন সংক্রান্ত গুরুত্বপূর্ণ নোটঃMitsubishi has published a formal J2S renewal program that maps HC-RFS series motors to their successor HG-SR series equivalents for customers transitioning aging MELSERVO-J2-Super installations to current-generation MELSERVO-J4 hardwareএইচসি-আরএফএস সিরিজ এবং এর সামঞ্জস্যপূর্ণ এমআর-জে 2 এস এম্প্লিফায়ারগুলি বন্ধ করা OEM পণ্য।এই প্ল্যাটফর্মটি এখনও চলমান মেশিনগুলি সাধারণত নতুন OEM সংগ্রহের পরিবর্তে বিশেষজ্ঞ উদ্বৃত্ত সরবরাহের মাধ্যমে বজায় রাখা হয়মোটর এবং এম্প্লিফায়ার সংমিশ্রণটি পরীক্ষিত অতিরিক্ত ইউনিট হিসাবে সরবরাহ করা হলে সম্পূর্ণরূপে স্পেসিফিকেশন অনুযায়ী কাজ করে চলেছে,এবং মূল অংশ নম্বর সঙ্গে প্রতিস্থাপন ইনস্টল বেস জন্য সবচেয়ে সহজ রক্ষণাবেক্ষণ পথ রয়ে যায়.

অবস্থা ও প্রাপ্যতা

এই তালিকাটিনতুনHC-RFS203 ইউনিট।নতুন-পুরাতন স্টক (এনওএস) Mitsubishi servo মোটর বিশেষজ্ঞ শিল্প অটোমেশন পরিবেশকদের মাধ্যমে উপলব্ধ যারা পণ্য সক্রিয় উত্পাদন সময়ের সময় উত্স থেকে ইনভেন্টরি বজায় রাখানতুন ইউনিটগুলি কখনই মেশিনে ইনস্টল করা হয়নি এবং তাদের মূল কারখানার প্যাকেজিং, প্রতিরক্ষামূলক শ্যাফ্ট কভার এবং সংযোগকারী ফাঁকা স্থানগুলি ধরে রেখেছে।

অ্যাপ্লিকেশনগুলির জন্য যেখানে একটি নতুন ইউনিট অপরিহার্য √ গ্যারান্টি প্রয়োজনীয়তা, সমালোচনামূলক নতুন নির্মাণ ইনস্টলেশন,অথবা এমন পরিস্থিতিতে যেখানে মোটরটি স্ট্যান্ডবাই রিপেয়ার হিসাবে সংরক্ষণ করা হবে ️ নতুন স্টক উপযুক্ত পছন্দযেখানে খরচ প্রধান বিবেচনা এবং মোটর সরাসরি ইনস্টল করা হবে, সম্পূর্ণরূপে পরীক্ষিত অতিরিক্ত ইউনিট কম খরচে তুলনামূলক কার্যকরী কর্মক্ষমতা প্রদান করে।

ফ্রি এক্সপেরিমেন্টেড শিপিংআন্তর্জাতিক গন্তব্যস্থলগুলির জন্য, সীসা সময় এবং ক্যারিয়ার বিকল্পগুলি পরিবর্তিত হয়
