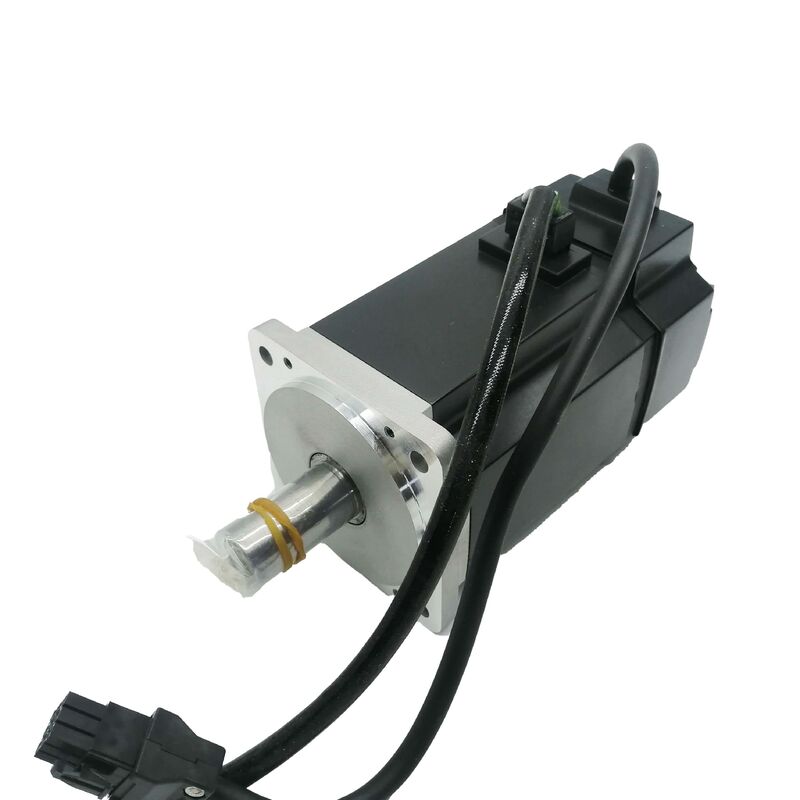

নতুন HC-KFS73K Mitsubishi HCKFS73K সার্ভো মোটর বিনামূল্যে দ্রুত শিপিং

Mitsubishi HC-KFS73K | MELSERVO MR-J2S 750W লো ইনার্শিয়া সার্ভো মোটর — 2.4 Nm / 3000 rpm / কীযুক্ত শ্যাফট / 17-বিট অ্যাবসোলিউট

কীযুক্ত শ্যাফট — সামঞ্জস্যতা নির্ধারণকারী বিশদ

HC-KFS73K এবং HC-KFS73 এর বৈদ্যুতিক এবং কর্মক্ষমতা স্পেসিফিকেশন অভিন্ন — একই 750W আউটপুট, একই 2.4 Nm রেট করা টর্ক, একই 17-বিট অ্যাবসোলিউট এনকোডার, একই অ্যামপ্লিফায়ার, একই 80mm ফ্ল্যাঞ্জ। পার্থক্য হল শ্যাফট: HC-KFS73K-এ একটি মেশিনেড কীওয়ে এবং একটি অন্তর্ভুক্ত কী রয়েছে।

একটি কীযুক্ত শ্যাফট একটি ইতিবাচক যান্ত্রিক ইন্টারলকের মাধ্যমে টর্ক সরবরাহ করে — কীটি মোটর শ্যাফট এবং কাপলিং হাবের মধ্যে মিলযুক্ত স্লটগুলিকে সেতু করে, একটি জয়েন্ট তৈরি করে যা ক্ল্যাম্পিং ফোর্সের উপর নির্ভর করে না। দীর্ঘ অপারেটিং সময় ধরে উচ্চ টর্ক, ঘন ঘন দিক পরিবর্তন, বা কম্পনের অধীনে, একটি ঘর্ষণ-ক্ল্যাম্পড প্লেইন-শ্যাফট কাপলিং মাইক্রো-স্লিপ তৈরি করতে পারে যা পজিশন এরর বা যান্ত্রিক ব্যর্থতায় জমা হয়। কীযুক্ত ইন্টারফেস স্লিপ দূর করে। টর্ক ক্ষমতা কী-এর শিয়ার শক্তি দ্বারা নির্ধারিত হয়, ক্ল্যাম্পিং ফোর্স দ্বারা নয় — 7.2 Nm পিক টর্ক সহ একটি মোটরের জন্য উপযুক্ত যা 5,175 rpm পর্যন্ত তাৎক্ষণিক সর্বোচ্চ গতিতে উপলব্ধ।

যদি মেশিনটি HC-KFS73K কীযুক্ত শ্যাফটের জন্য ডিজাইন করা হয়, তাহলে কাপলিং হাব বোরের একটি মিলযুক্ত কীওয়ে স্লট রয়েছে। HC-KFS73K সরাসরি ইনস্টল করা হয়। HC-KFS73 স্ট্রেট-শ্যাফট কাপলিং হাব পরিবর্তন না করে ফিট হবে না।

মূল স্পেসিফিকেশন

17-বিট অ্যাবসোলিউট এনকোডার — পাওয়ার-আপে হোমিং নেই

প্রতি বিপ্লবে 131,072 পজিশনে, এনকোডার পাওয়ার-অফ চক্রের মাধ্যমে অ্যাবসোলিউট শ্যাফট পজিশন ধরে রাখে। মেশিন পাওয়ার-অন হলে, সার্ভো কন্ট্রোলার প্রতিটি অক্ষের পজিশন অবিলম্বে জানতে পারে — কোনও হোমিং ট্র্যাভার্সালের প্রয়োজন নেই। একাধিক অক্ষ, জটিল ফিক্সচার, বা উল্লম্ব অক্ষ সহ মেশিনগুলির জন্য যেখানে স্টার্টআপে হোমিং মোশন ঝুঁকি বহন করে, হোমিং চক্র বাদ দেওয়া একটি ব্যবহারিক এবং সুরক্ষা সুবিধা।

সামঞ্জস্যপূর্ণ অ্যামপ্লিফায়ার

সমস্ত চারটি MR-J2S-70 ভ্যারিয়েন্ট HC-KFS73K সমর্থন করে — নির্বাচন মেশিনের কন্ট্রোল বাস আর্কিটেকচার দ্বারা নির্ধারিত হয়:

কার্যকরী অ্যামপ্লিফায়ার সহ একটি মোটর-কেবল প্রতিস্থাপনের জন্য, কেবল মোটরটি প্রতিস্থাপন করুন। ড্রাইভ প্যারামিটারগুলি অ্যামপ্লিফায়ার এবং কন্ট্রোলারে সংরক্ষিত থাকে, মোটরে নয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: HC-KFS73K কি একই মেশিনে HC-KFS73 (স্ট্রেট শ্যাফট) প্রতিস্থাপন করতে পারে?

কেবলমাত্র যদি কাপলিং হাবটিও প্রতিস্থাপন করা হয় বা কীওয়ে অন্তর্ভুক্ত করার জন্য পরিবর্তন করা হয়। স্ট্রেট শ্যাফটের জন্য ডিজাইন করা প্লেইন-বোর কাপলিং হাব কী গ্রহণ করতে পারে না — কীটি শ্যাফটের পৃষ্ঠের উপরে থাকবে এবং হাব সমাবেশ প্রতিরোধ করবে। যদি মেশিনটি একটি কীযুক্ত কাপলিং হাব ব্যবহার করে, তবে HC-KFS73K সঠিক। যদি এটি একটি প্লেইন-বোর ক্ল্যাম্পড হাব ব্যবহার করে, তবে HC-KFS73 স্ট্রেট-শ্যাফট ভ্যারিয়েন্ট সঠিক প্রতিস্থাপন।

প্রশ্ন ২: HC-KFS73K HC-MFS73K থেকে কীভাবে আলাদা?

উভয়ই 750W কীযুক্ত-শ্যাফট মোটর যার 17-বিট অ্যাবসোলিউট এনকোডার রয়েছে। পার্থক্য হল ইনার্শিয়া ক্লাস। HC-KFS (লো ইনার্শিয়া) মাঝারি সংযুক্ত লোড সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত — কনভেয়র, X-Y টেবিল, গ্যান্ট্রি অক্ষ। HC-MFS (আল্ট্রা-লো ইনার্শিয়া) খুব হালকা লোডে দ্রুততম সম্ভাব্য ত্বরণের জন্য রোটর ভরকে কমিয়ে দেয়। এগুলি অদলবদলযোগ্য নয় — ভিন্ন রোটর মাত্রা, ভিন্ন ফ্ল্যাঞ্জ জ্যামিতি, ভিন্ন রেট করা কারেন্ট (HC-KFS73K: 5.8A; HC-MFS73K: 5.1A)। সঠিক নেমপ্লেট পার্ট নম্বর দিয়ে প্রতিস্থাপন করুন।

প্রশ্ন ৩: ফ্যান কুলিংয়ের জন্য কি বাহ্যিক বায়ুপ্রবাহের প্রয়োজন?

না। অভ্যন্তরীণ ফ্যান মোটরের থার্মাল উপাদানগুলির উপর স্বাধীনভাবে বায়ু সঞ্চালন করে — কোনও বাহ্যিক বায়ু সরবরাহের প্রয়োজন নেই। ইনস্টলেশনটি রেট করা পরিবেষ্টিত তাপমাত্রা পরিসীমা (0–+40°C) এবং ফ্যানের তাপ অপচয়নের জন্য মোটর বডির চারপাশে পর্যাপ্ত ক্লিয়ারেন্স বজায় রাখতে হবে। একটি সিল করা এনক্লোজারে ইনস্টল করবেন না যা অভ্যন্তরীণ ফ্যান দ্বারা অপসারণের জন্য ডিজাইন করা তাপ আটকে রাখে।

প্রশ্ন ৪: কোনও ব্রেক নেই — সার্ভো নিষ্ক্রিয় হলে অক্ষটি কী ধরে রাখে?

সক্রিয় সার্ভো লক সার্ভো সক্রিয় থাকাকালীন পজিশন ধরে রাখে। যখন সার্ভো নিষ্ক্রিয় হয় বা পাওয়ার সরানো হয়, তখন শ্যাফট যান্ত্রিকভাবে মুক্ত থাকে। ভারসাম্যপূর্ণ লোড সহ অনুভূমিক অক্ষগুলির জন্য এটি কোনও সমস্যা তৈরি করে না। উল্লম্ব অক্ষ বা মাধ্যাকর্ষণ-লোডযুক্ত মেকানিজমের জন্য, একটি কাউন্টারব্যালেন্স, বাহ্যিক ব্রেক, বা HC-KFS73BK ভ্যারিয়েন্ট (ইন্টিগ্রাল ইলেক্ট্রোম্যাগনেটিক ব্রেক সহ কীযুক্ত শ্যাফট) প্রয়োজন।

প্রশ্ন ৫: HC-KFS73K বজায় রেখে MR-J2S-70A কে MR-J4 অ্যামপ্লিফায়ারে আপগ্রেড করা কি সম্ভব?

সরাসরি অদলবদল হিসাবে নয় — MR-J4 HC-KFS73K-এর এনকোডারের চেয়ে ভিন্ন এনকোডার যোগাযোগ প্রোটোকল ব্যবহার করে। Mitsubishi-এর নথিভুক্ত মাইগ্রেশন পাথ MR-J4-DU_B-RJ020 অ্যামপ্লিফায়ারগুলিকে MR-J2S রিনিউয়াল ক্যাবলিং কিটগুলির সাথে একত্রিত করে। হার্ডওয়্যার ক্রয় করার আগে Mitsubishi Electric প্রযুক্তিগত সহায়তার সাথে নির্দিষ্ট রিনিউয়াল টুলের সামঞ্জস্যতা নিশ্চিত করুন।
