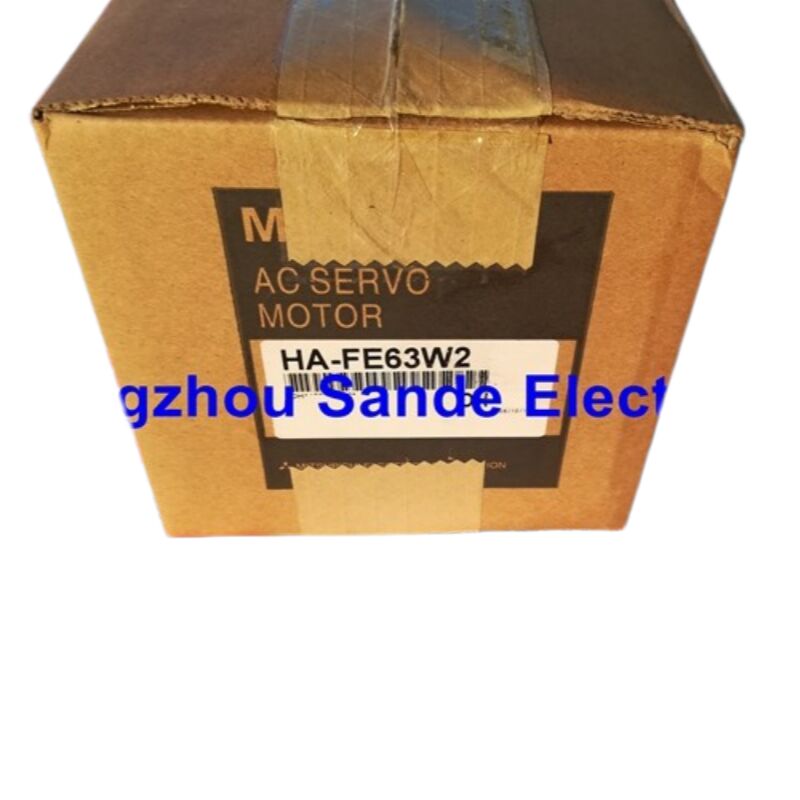

Mitsubishi HA-FE63W2 সার্ভো মোটর — 600W, 3000 rpm, MELSERVO HA-FE সিরিজ

সংক্ষিপ্ত বিবরণ

দ্য Mitsubishi HA-FE63W2 (HAFE63W2 নামেও পরিচিত) হল Mitsubishi Electric-এর MELSERVO HA-FE সিরিজের একটি 600-ওয়াট AC সার্ভো মোটর — এটি একটি লো-ইনার্শিয়া, ছোট-ক্ষমতার মোটরের পরিবার যা কম্প্যাক্ট মেশিন অ্যাক্সিসের জন্য ডিজাইন করা হয়েছে যেখানে দ্রুত ত্বরণ এবং সুনির্দিষ্ট পজিশনিংকে অগ্রাধিকার দেওয়া হয়। 3,000 rpm রেট করা গতিতে, HA-FE63W2 ছোট-ক্ষমতার HA-FE লাইনাপের শীর্ষে অবস্থান করে, যা সিরিজের সর্বোচ্চ আউটপুট সরবরাহ করে এবং একই সাথে কম্প্যাক্ট ফ্ল্যাঞ্জ ফুটপ্রিন্ট বজায় রাখে যা এই মোটরগুলিকে সীমিত ইনস্টলেশন স্পেসের জন্য উপযুক্ত করে তোলে।

HA-FE সিরিজ MELSERVO পণ্যের ইতিহাসে একটি নির্দিষ্ট ভূমিকা পালন করে। এই মোটরগুলি এমন অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছিল যেগুলির জন্য টাইট স্পিড-লুপ প্রতিক্রিয়া এবং পুনরাবৃত্তিযোগ্য পজিশনিং প্রয়োজন, মাঝারি-ক্ষমতার মোটরের মতো বাল্ক ছাড়াই। ব্রাশবিহীন AC নির্মাণ মানে কোনও ব্রাশ সার্ভিসিংয়ের প্রয়োজন নেই, এবং সিল করা এনকোডার পজিশন ফিডব্যাক সরবরাহ করে যা জোড়া লাগানো MR-J2 অ্যামপ্লিফায়ার সম্পূর্ণরূপে ক্লোজড-লুপ কমিউটেশনের জন্য ব্যবহার করে। এনকোডারে সংরক্ষিত মোটর শনাক্তকরণ ডেটা অ্যামপ্লিফায়ারকে পাওয়ার-আপে সংযুক্ত মোটর স্বয়ংক্রিয়ভাবে চিনতে দেয় — একটি MR-J2 বৈশিষ্ট্য যা ম্যানুয়াল প্যারামিটার এন্ট্রি দূর করে এবং কমিশনিং ঝুঁকি হ্রাস করে।

HA-FE63W2 একটি বন্ধ হয়ে যাওয়া পণ্য। নতুন-পুরানো-স্টক ইউনিটগুলি শিল্প উদ্বৃত্ত এবং বিশেষ সার্ভো সরবরাহকারীদের মাধ্যমে উপলব্ধ রয়েছে, যা এটিকে বিদ্যমান মেশিনগুলির জন্য সঠিক প্রতিস্থাপন করে যা ইতিমধ্যে এই মোটর এবং এর জোড়া লাগানো অ্যামপ্লিফায়ারগুলির চারপাশে নির্মিত।

মূল স্পেসিফিকেশন

HA-FE সিরিজ: ডিজাইনের মাধ্যমে লো ইনার্শিয়া

ইনার্শিয়া অনুপাত — লোড ইনার্শিয়া এবং মোটর ইনার্শিয়ার অনুপাত — সার্ভো সিস্টেম স্থিতিশীলতার সবচেয়ে গুরুত্বপূর্ণ কারণগুলির মধ্যে একটি। যখন লোড ইনার্শিয়া মোটরের তুলনায় বড় হয়, তখন ওভারশুট এবং অসিলেশন প্রতিরোধ করার জন্য কন্ট্রোল লুপকে আরও কঠোর পরিশ্রম করতে হয়, বিশেষ করে দ্রুত পজিশন পরিবর্তনের সময়। HA-FE সিরিজ রোটর ইনার্শিয়া কম রেখে এটি সমাধান করে, যা মোটরের লোডের পরিসীমা বাড়ায় যা সার্ভো গেইনগুলির ভারী ডিটিউনিং ছাড়াই পরিষ্কারভাবে পরিচালনা করা যায়।

600W-এ HA-FE63W2-এর জন্য, এর মানে হল যে মোটরটি ছোট থেকে মাঝারি যান্ত্রিক লোডগুলিকে ভাল ব্যান্ডউইথ সহ ত্বরান্বিত এবং ধীর করতে পারে — MR-J2 অ্যামপ্লিফায়ার থেকে কমান্ডগুলিতে প্রতিক্রিয়া জানায় কোনও ল্যাগ ছাড়াই যা অন্যথায় পজিশনিং ত্রুটি বা দ্রুত-চক্র অ্যাপ্লিকেশনগুলিতে ট্রেলিং হিসাবে দেখা দেবে।

ফ্ল্যাঞ্জ মাউন্টিং কনফিগারেশনও সমানভাবে ব্যবহারিক। মোটরটি সরাসরি একটি মেশিন ফ্রেম বা গিয়ারবক্স ফেসের সাথে ইনস্টল করা হয়, শ্যাফ্টটি যান্ত্রিক লোডের দিকে প্রসারিত হয়। স্ট্যান্ডার্ড ফ্ল্যাঞ্জ ইনস্টলেশনের জন্য কোনও বাহ্যিক ব্র্যাকেট বা অ্যাডাপ্টার প্রয়োজন হয় না, যা ড্রাইভ ট্রেন অ্যালাইনমেন্টকে সহজ রাখে এবং মোটর ও লোডের মধ্যে যান্ত্রিক সম্মতি হ্রাস করে।

সিস্টেম পেয়ারিং: MR-J2 সিরিজ অ্যামপ্লিফায়ার

HA-FE63W2 Mitsubishi MR-J2-60A সিরিজ সার্ভো অ্যামপ্লিফায়ারগুলির সাথে কাজ করে — MELSERVO-J2 লাইনের 600W ক্লাস। MR-J2 জেনারেশন বেশ কয়েকটি বৈশিষ্ট্য চালু করেছে যা বিদ্যমান ইনস্টলেশনগুলি রক্ষণাবেক্ষণকারী ব্যবহারকারীদের জন্য প্রাসঙ্গিক:

রিয়েল-টাইম অটো-টিউনিং। MR-J2 অ্যামপ্লিফায়ার ক্রমাগত লোড ডায়নামিক্স পর্যবেক্ষণ করে এবং রিয়েল টাইমে সার্ভো গেইনগুলি সামঞ্জস্য করে, মেশিন কমিশনিংয়ের সময় বা যান্ত্রিক পরিবর্তনের পরে ম্যানুয়াল গেইন টিউনিংয়ের প্রয়োজনীয়তা হ্রাস করে।

স্বয়ংক্রিয় মোটর স্বীকৃতি। HA-FE63W2-এর এনকোডারে এনকোড করা মোটর স্পেসিফিকেশন ডেটা স্টার্টআপে অ্যামপ্লিফায়ার দ্বারা পড়া হয়। ভুল মোটর সংযোগগুলি নীরব ভুল অপারেশনের পরিবর্তে একটি অ্যালার্ম ট্রিগার করে — একটি সুরক্ষা যা মাল্টি-অ্যাক্সিস মেশিনগুলিতে গুরুত্বপূর্ণ যেখানে ওয়্যারিং ত্রুটি সম্ভব।

প্রচলিত I/O সহ অ্যাবসোলিউট পজিশনিং।অ্যামপ্লিফায়ারে উপযুক্ত ব্যাটারি ব্যাকআপ সহ, MR-J2 এবং HA-FE63W2 সংমিশ্রণ পাওয়ার সাইকেল জুড়ে অ্যাবসোলিউট পজিশন বজায় রাখতে পারে একটি পৃথক অ্যাবসোলিউট এনকোডার মডিউল ছাড়াই, সেই সময়ের কিছু প্রতিদ্বন্দ্বী সিস্টেমের তুলনায় ওয়্যারিং সহজ করে তোলে।

MR-J2 সিরিজ অ্যামপ্লিফায়ার পজিশন কন্ট্রোল মোড, স্পিড কন্ট্রোল মোড এবং টর্ক কন্ট্রোল মোড সমর্থন করে, যা ব্যবহৃত কন্ট্রোল ইন্টারফেসের উপর নির্ভর করে একই অ্যামপ্লিফায়ারের মধ্যে মোড সুইচিং সম্ভব। বেশিরভাগ পজিশনিং অ্যাপ্লিকেশনের জন্য — একটি 600W অ্যাক্সিস মোটরের প্রাথমিক ব্যবহারের ক্ষেত্র — একটি CNC বা PLC কন্ট্রোলার থেকে পালস-ট্রেন ইনপুটের মাধ্যমে পজিশন কন্ট্রোল হল স্ট্যান্ডার্ড কনফিগারেশন।

সাধারণ অ্যাপ্লিকেশন

HA-FE63W2-এর 600W আউটপুট, 3,000 rpm গতি এবং লো-ইনার্শিয়া ডিজাইনের সংমিশ্রণ নির্দিষ্ট বৈশিষ্ট্যযুক্ত অ্যাপ্লিকেশনগুলির দিকে নির্দেশ করে: মাঝারি লোড, দ্রুত চক্র সময়, সীমিত ইনস্টলেশন স্থান এবং সঠিক, পুনরাবৃত্তিযোগ্য পজিশনিংয়ের প্রয়োজনীয়তা।

PCB ড্রিলিং এবং রাউটিং মেশিন ওয়ার্কপিস এবং স্পিন্ডল ক্যারিয়ারগুলি পজিশন করার জন্য একাধিক ছোট-ক্ষমতার সার্ভো অ্যাক্সিস ব্যবহার করে। প্রতিক্রিয়া গতি এখানে গুরুত্বপূর্ণ — অ্যাক্সিস যত দ্রুত ত্বরান্বিত, সরানো এবং স্থির হতে পারে, প্রতি হোলের জন্য চক্রের সময় তত কম হবে।

ছোট-ক্ষমতার রোটারি ইন্ডেক্সিং টেবিলমেশিনিং সেন্টার বা ডেডিকেটেড ফিক্সচারে ইন্ডেক্স করা পজিশনে সঠিক কৌণিক পজিশনিং এবং পরিষ্কার ধীরগতির প্রয়োজন। HA-FE63W2-এর মতো ব্রেক-ফ্রি মোটরগুলি অ্যামপ্লিফায়ারের সার্ভো-লক ফাংশনের উপর নির্ভর করে স্থির অবস্থায় পজিশন ধরে রাখার জন্য, যা অনুভূমিক ইন্ডেক্সিংয়ের জন্য ভাল কাজ করে যেখানে মাধ্যাকর্ষণ লোড নগণ্য।

পিক-অ্যান্ড-প্লেস মেকানিজমইলেকট্রনিক অ্যাসেম্বলি এবং ল্যাবরেটরি অটোমেশনে দ্রুত শর্ট-স্ট্রোক মুভ এবং সামঞ্জস্যপূর্ণ স্থির সময় প্রয়োজন। HA-FE সিরিজের লো ইনার্শিয়া এখানে একটি সম্পদ, কারণ মোটরটি একই গেইন সেটিংসে উচ্চতর ইনার্শিয়া রোটর সহ দেখা দেবে এমন রিংগিং ছাড়াই দ্রুত দিক পরিবর্তন করতে পারে।

ছোট CNC মেশিনের ফিড অ্যাক্সিস— বিশেষ করে যেখানে মেশিন ডিজাইন বড় মোটর ফ্রেমের পূর্ববর্তী — মূল সরঞ্জাম হিসাবে HA-FE সিরিজ মোটর ব্যবহার করে চলেছে, এবং মূল ইউনিট ব্যর্থ হলে HA-FE63W2 সরাসরি প্রতিস্থাপন মোটর হিসাবে কাজ করে।

বিদ্যমান মেশিন অপারেটরদের জন্য সংগ্রহ নোট

HA-FE63W2 আর উত্পাদিত হচ্ছে না। বিদ্যমান ইনস্টলেশনের জন্য ইউনিট সংগ্রহকারী যে কারও জন্য এর সরাসরি প্রভাব রয়েছে:

নতুন-পুরানো-স্টক (NOS) ইউনিটগুলি মূল সরঞ্জামের সবচেয়ে কাছাকাছি মিল, উত্পাদন থেকে অব্যবহৃত অবস্থায় সংরক্ষিত। NOS সার্ভো মোটর কেনার সময়, এনকোডার ব্যাটারি (যদি প্রযোজ্য হয়) রক্ষণাবেক্ষণ করা হয়েছে কিনা বা ইউনিটটি কার্যকরীভাবে যাচাই করা হয়েছে কিনা তা নিশ্চিত করুন, কারণ দীর্ঘ সময় ধরে ব্যাকআপ পাওয়ার অনুপস্থিত থাকলে অ্যাবসোলিউট পজিশন ডেটা হারিয়ে যেতে পারে।

বিশেষ সার্ভো মেরামত সুবিধা থেকে সংস্কার করা ইউনিটগুলি NOS স্টকের বিকল্প সরবরাহ করে। একটি সঠিকভাবে সংস্কার করা HA-FE63W2-তে বিয়ারিং প্রতিস্থাপন করা হয়েছে, এনকোডার পরিষ্কার বা সার্ভিস করা হয়েছে এবং উইন্ডিংগুলি ইনসুলেশন অখণ্ডতার জন্য পরীক্ষা করা হয়েছে। উচ্চ-চক্র অ্যাপ্লিকেশনগুলির জন্য, নতুন বিয়ারিং সহ একটি সংস্কার করা মোটর আসলে একটি NOS ইউনিটের চেয়ে দীর্ঘ পরিষেবা জীবন সরবরাহ করতে পারে যার বিয়ারিং গ্রীস স্টোরেজের সময় আংশিকভাবে শুকিয়ে গেছে।

HA-FE63W2 সরাসরি অদলবদলযোগ্য নয়নতুন Mitsubishi মোটর সিরিজ যেমন HF বা HG পরিবারের সাথে। সেই মোটরগুলি একটি ভিন্ন এনকোডার প্রোটোকল ব্যবহার করে এবং একটি ম্যাচিং নতুন-প্রজন্মের অ্যামপ্লিফায়ার প্রয়োজন। যদি সার্ভো সিস্টেম আপগ্রেড করার সিদ্ধান্ত নেওয়া হয়, তবে মোটর এবং অ্যামপ্লিফায়ার একটি ম্যাচ করা জোড়া হিসাবে পরিবর্তন করতে হবে; বিদ্যমান MR-J2 অ্যামপ্লিফায়ারে একটি নতুন মোটর ড্রপ করা কাজ করবে না।

কেন শ্যাফ্ট লোডিং HA-FE63 ইনস্টলেশনের জন্য গুরুত্বপূর্ণ

ছোট-ক্ষমতার সার্ভো মোটরগুলিতে শ্যাফ্টে রেডিয়াল এবং থ্রাস্ট লোডের উপর নির্দিষ্ট সীমা রয়েছে — বেল্ট ড্রাইভ, পুলি, গিয়ার বা সরাসরি কাপলিং মিসঅ্যালাইনমেন্ট দ্বারা আরোপিত শক্তি। এই সীমাগুলি অতিক্রম করলে বিয়ারিংয়ের ক্ষয় ত্বরান্বিত হয় এবং এনকোডার ফিডব্যাকে কম্পন প্রবেশ করতে পারে, যা কোনও স্পষ্ট যান্ত্রিক লক্ষণ দেখা দেওয়ার আগে অনিয়মিত নিয়ন্ত্রণ আচরণের কারণ হয়।

HA-FE63W2-এর ক্ষমতার শ্রেণীর ফ্ল্যাঞ্জ-মাউন্টেড মোটরগুলির জন্য, অতিরিক্ত শ্যাফ্ট লোডের সবচেয়ে সাধারণ উৎস হল বেল্ট টেনশন। একটি ড্রাইভ বেল্ট যা খুব টাইট, বেল্ট যোগাযোগের পয়েন্টে শ্যাফ্টে একটি অবিচ্ছিন্ন রেডিয়াল লোড আরোপ করে। HA-FE63W2 ড্রাইভে একটি বেল্ট ইনস্টল বা পুনরায় টেনশন করার সময়, এই মোটরের জন্য Mitsubishi অনুমোদিত লোড টেবিলের উল্লেখ করুন এবং যাচাই করুন যে পুলি ব্যাসার্ধে গণনা করা বেল্ট টেনশন অনুমোদিত রেডিয়াল লোডকে অতিক্রম করে না।

কাপলিং-চালিত অ্যাক্সিসগুলি রেডিয়াল ওভারলোডের প্রতি কম সংবেদনশীল তবে কৌণিক এবং সমান্তরাল মিসঅ্যালাইনমেন্টের প্রতি সংবেদনশীল। মিসঅ্যালাইনমেন্ট শ্যাফ্টে একটি ঘূর্ণায়মান বেন্ডিং মোমেন্টে রূপান্তরিত হয়, যা একটি রেডিয়াল পয়েন্ট লোডের মতো প্রভাব ফেলে তবে মোটর গতিতে ঘুরছে। 3,000 rpm-এ এমনকি ছোট কাপলিং মিসঅ্যালাইনমেন্ট উল্লেখযোগ্য বিয়ারিং লোডিং তৈরি করে; সাবধানে অ্যালাইন করুন এবং থার্মাল স্থিতিশীলতার পরে পুনরায় পরীক্ষা করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: HA-FE63W2-এর সাথে কোন সার্ভো অ্যামপ্লিফায়ার সামঞ্জস্যপূর্ণ?

HA-FE63W2 Mitsubishi MR-J2-60A সিরিজ অ্যামপ্লিফায়ারগুলির সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে — MELSERVO-J2 লাইনের 600W ক্লাস। এটি MR-J2S-সিরিজ অ্যামপ্লিফায়ারগুলির (যা একটি ভিন্ন এনকোডার প্রোটোকল ব্যবহার করে) বা অতিরিক্ত অ্যাডাপ্টার হার্ডওয়্যার ছাড়া নতুন-প্রজন্মের MR-J3 / MR-J4 অ্যামপ্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন ২: HA-FE63W2-তে কি একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক আছে?

না। বেস HA-FE63W2-তে একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক অন্তর্ভুক্ত নেই। এটি অনুভূমিক অ্যাক্সিস বা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে অ্যামপ্লিফায়ারের সার্ভো-লক ফাংশন পর্যাপ্ত হোল্ড সরবরাহ করে। উল্লম্ব অ্যাক্সিস বা পাওয়ার-অফ হোল্ডিংয়ের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, একটি ব্রেক-সজ্জিত ভ্যারিয়েন্ট (মডেল নম্বরে "B" প্রত্যয় দ্বারা চিহ্নিত) বা একটি বাহ্যিক ব্রেক মেকানিজম প্রয়োজন।

প্রশ্ন ৩: HA-FE63W2 কি একটি নতুন Mitsubishi মোটর দ্বারা প্রতিস্থাপিত হতে পারে?

সরাসরি ড্রপ-ইন হিসাবে নয়। নতুন Mitsubishi সার্ভো মোটর (HF, HG সিরিজ) একটি ভিন্ন এনকোডার ইন্টারফেস ব্যবহার করে এবং কেবল সংশ্লিষ্ট নতুন অ্যামপ্লিফায়ারগুলির সাথে সামঞ্জস্যপূর্ণ। একটি আধুনিক সমতুল্য দিয়ে HA-FE63W2 প্রতিস্থাপন করতে, মোটর এবং MR-J2 অ্যামপ্লিফায়ার উভয়ই একই সাথে একটি ম্যাচ করা নতুন-প্রজন্মের জোড়া দিয়ে প্রতিস্থাপন করতে হবে।

প্রশ্ন ৪: HA-FE63W2 বন্ধ হয়ে যাওয়া হিসাবে তালিকাভুক্ত — নতুন স্টক কি এখনও উপলব্ধ?

হ্যাঁ, নতুন-পুরানো-স্টক (NOS) ইউনিটগুলি শিল্প উদ্বৃত্ত ডিলার এবং বিশেষ সার্ভো সরবরাহকারীদের মাধ্যমে উপলব্ধ রয়েছে। এগুলি Mitsubishi-নির্মিত আসল মোটর যা উত্পাদন বন্ধ হওয়ার আগে তৈরি হয়েছিল এবং সঠিকভাবে সংরক্ষণ করা হয়েছে। কেনার সময়, বিক্রেতার স্টোরেজ শর্তাবলী এবং এনকোডার/ব্যাটারি স্ট্যাটাস যাচাই করা হয়েছে কিনা তা নিশ্চিত করুন।

প্রশ্ন ৫: HA-FE63W2 পার্ট নম্বরে "W2" কী বোঝায়?

"W2" প্রত্যয়টি HA-FE63 পরিবারের মধ্যে একটি নির্দিষ্ট ওয়্যারিং বা সংযোগকারী কনফিগারেশন ভ্যারিয়েন্টকে বোঝায়। প্রতিস্থাপন সংগ্রহ করার সময়, সর্বদা সম্পূর্ণ পার্ট নম্বর উল্লেখ করুন — HA-FE63W2 — কেবল বেস HA-FE63 এর পরিবর্তে, আপনার মেশিনের বিদ্যমান ওয়্যারিং হার্নেসের জন্য সঠিক সংযোগকারী এবং কেবল ইন্টারফেস নিশ্চিত করতে।
