| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A860-2120-V003 |
পার্ট নম্বরঃA860-2120-V003
সিরিজ:A860-2120
নির্মাতাঃফ্যানুক কর্পোরেশন

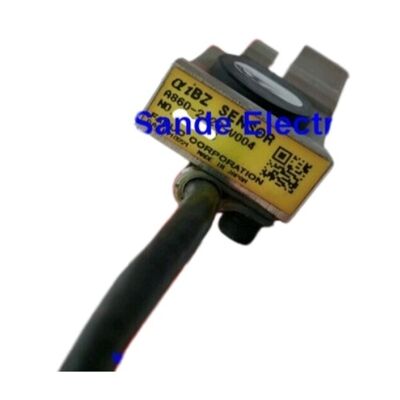

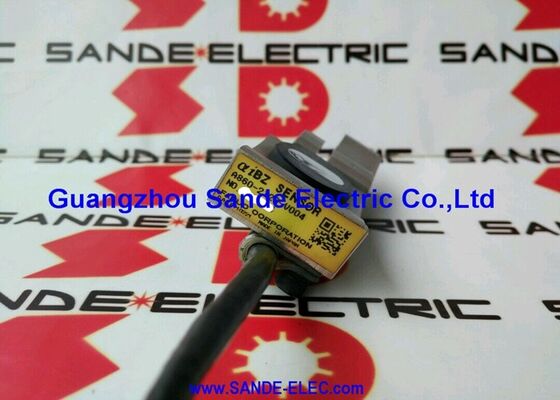

বর্ণনাঃAiBZ সেন্সর W/MOUNTING RING
প্রয়োগঃFanuc অন্তর্নির্মিত এসি স্পিন্ডেল মোটর √ অবস্থান এবং গতি প্রতিক্রিয়া
এর মধ্যে রয়েছেঃসেন্সর ইউনিট + ইন্টিগ্রেটেড মাউন্ট রিং
অবস্থা:নতুন / পুনর্নির্মাণ
দ্যFanuc A860-2120-V003এটি ফ্যানুকের অন্তর্নির্মিত এসি স্পিন্ডল মোটর সিরিজের জন্য একটি এআইবিজেড এনকোডার সেন্সর। এটি সেন্সর ডিভাইস যা স্পিন্ডল ড্রাইভকে রিয়েল-টাইম রটার অবস্থান এবং গতির ডেটা দেয়।
এই ভেরিয়েন্টটি মাউন্টিং রিং দিয়ে সম্পূর্ণ জাহাজ,যা মোটরের টোন হুইল বা চৌম্বকীয় লক্ষ্য ট্র্যাকের তুলনায় সঠিক রেডিয়াল অবস্থানে সেন্সর শরীরকে স্থির করে এমন যান্ত্রিক ইন্টারফেস, বায়ু ফাঁক এবং সারিবদ্ধতা যা সঠিক এনকোডার রিডিং উপর নির্ভর করে।
একটি Fanuc অন্তর্নির্মিত স্পিন্ডল মোটরে, মোটর রটার সরাসরি মেশিনের স্পিন্ডল শ্যাফ্টের উপর মাউন্ট করা হয়, কোন মধ্যবর্তী সংযোগ নেই, কোন বেল্ট নেই, কোন পৃথক মোটর অক্ষ নেই।
স্পিন্ডল মোটরের রটারের সাথে ঠিকভাবে চলে,এবং AiBZ সেন্সর অবস্থান ফিডব্যাক প্রদান করে যা এই ব্যবস্থাকে একটি সহজ পরিবর্তনশীল গতির ড্রাইভের পরিবর্তে একটি বন্ধ লুপ সার্ভো অক্ষ হিসাবে কাজ করে. ওরিয়েন্টেশন কন্ট্রোল, সি-অক্ষ কনট্যুরিং, ট্যাপিং চক্র, এবং থ্রেড কাটিং সব এই ফিডব্যাক লুপ সঠিকভাবে কাজ করতে প্রয়োজন;একটি ব্যর্থ বা অবনমিত AiBZ সেন্সর একই সময়ে এই সমস্ত স্পিন্ডল ফাংশন অফলাইনে নেয়.
A860-2120-V003 কে V004 ভেরিয়েন্ট থেকে আলাদা করে দেয় (যা মাউন্টিং রিং বাদ দেয়) হ'ল হার্ডওয়্যার সম্পূর্ণতা।মাউন্টিং রিং থাকা সোর্সিং এবং ফিটিং ভেরিয়েবলকে বাদ দেয়: সেন্সরের সাথে সরবরাহিত রিংটি সেন্সর দেহের যান্ত্রিক সহনশীলতার সাথে মিলে যায়, যা নিশ্চিত করে যে একত্রিত ইউনিটটি ঝলকানি বা স্বয়ংক্রিয় স্পেসার হার্ডওয়্যার ছাড়াই বায়ু ফাঁক স্পেসিফিকেশন পূরণ করে।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A860-2120-V003 |
| সিরিজ | A860-2120 |
| অন্তর্ভুক্ত | সেন্সর ইউনিট + মাউন্ট রিং |
| প্রয়োগ | Fanuc অন্তর্নির্মিত এসি স্পিন্ডল মোটর |
| ফাংশন | রোটারের অবস্থান / গতি প্রতিক্রিয়া (AiBZ এনকোডার) |
| নির্মাতা | ফ্যানুক কর্পোরেশন, জাপান |
এআইবিজেড নামকরণ হ'ল এআই সিরিজের অন্তর্নির্মিত স্পিন্ডল মোটরগুলিতে ব্যবহৃত পরম-ক্ষমতা ইনক্রিমেন্টাল এনকোডার সেন্সরের জন্য ফ্যানুকের নামকরণ কনভেনশন। "এআই" অংশটি মোটর সিরিজকে চিহ্নিত করে;"বিজেড" এনকোডার ইন্টারফেস টাইপ চিহ্নিত করে ¢ বি ইনক্রিমেন্টাল ইমপ্লাস আউটপুট চ্যানেল (এ) উল্লেখ করে, বি ফেজ স্কোয়ার) এবং Z একবার প্রতি বিপ্লব শূন্য পলস যা পরম রেফারেন্স অবস্থান স্থাপন করে।
প্রতিটি পাওয়ার-আপ এ, স্পিন্ডল কন্ট্রোলটি এনকোডারকে Z-পলস ‡ অনুসন্ধান করে শুরু করে। একবার Z-পলসটি পাওয়া গেলে,ড্রাইভ এক ঘূর্ণন মধ্যে শ্যাফট নিখুঁত অবস্থান জানে, এবং এ/বি ইনক্রিমেন্টাল কাউন্টিং সেই বিন্দু থেকে ট্র্যাকিং বজায় রাখে।এই প্রারম্ভিককরণ ক্রমটি "স্পিন্ডল ওরিয়েন্টেশন" ফাংশন যা মেশিনটি কাজ করার জন্য প্রস্তুত হওয়ার আগে সফলভাবে সম্পন্ন করতে হবে.
সেন্সরটি মোটর শ্যাফ্টে বা এটির সাথে লাগানো একটি টোন হুইলে একটি শারীরিক প্যাটার্ন সনাক্ত করে।
সেন্সর মুখ এবং লক্ষ্য ট্র্যাকের মধ্যে বায়ু ফাঁক সংকেত amplitude এবং কাজ চক্র নির্ধারণ করে। যদি সেন্সর অপর্যাপ্ত ফাঁক সঙ্গে ইনস্টল করা হয়,ঘোরানো লক্ষ্যবস্তুর সাথে যান্ত্রিক যোগাযোগ সম্ভবযদি ফাঁকটি খুব বড় হয়, তাহলে সংকেত প্রস্থ রিসিভারের প্রান্তিকের নিচে নেমে যায় এবং ড্রাইভটি অবস্থান হারায়।A860-2120-V003 মধ্যে মাউন্টিং রিং ইনস্টলেশনের অংশ হিসাবে সঠিকভাবে এই ফাঁক স্থাপন.
স্পিন্ডল ড্রাইভটি সিএনসি প্রোগ্রামের দ্বারা কমান্ড করা অপারেটিং মোডের উপর নির্ভর করে বেশ কয়েকটি পৃথক উপায়ে আইবিজেড এনকোডার ফিডব্যাক ব্যবহার করে।গতি নিয়ন্ত্রণ মোডে ¢ সরাসরি কাটা জন্য ডিফল্ট পাস ¢ এনকোডার ড্রাইভের গতি নিয়ন্ত্রক গতি প্রতিক্রিয়া প্রদান করে, যা পরিবর্তনশীল কাটিয়া লোডের বিরুদ্ধে প্রোগ্রাম করা RPM বজায় রাখে।
স্পিন্ডল ওরিয়েন্টেশন মোডে, ড্রাইভটি অবস্থান নিয়ন্ত্রণ মোডে স্যুইচ করে এবং সরঞ্জাম পরিবর্তন করার জন্য স্পিন্ডলটিকে তার প্রোগ্রামযুক্ত কৌণিক স্টপ অবস্থানে আনতে Z ইমপ্লাস এবং ইনক্রিমেন্টাল অবস্থান ব্যবহার করে।
সি-অক্ষ বা ট্যাপিং মোডে, সিএনসি তার ইন্টারপোলেশন গণনাতে একটি সার্ভো অক্ষ হিসাবে স্পিন্ডল অবস্থান ব্যবহার করে, যার জন্য পূর্ণ অবস্থান ফিডব্যাক লুপ সক্রিয় হতে হবে।
কোন এনকোডার-সম্পর্কিত এলার্ম সিএনসি সিরিজ এএল -300 এ Fanuc 0i/30i নিয়ন্ত্রণের উপর যে কোন স্পিন্ডল এনকোডার সার্কিটের দিকে নির্দেশ করে সাধারণত সেন্সর, তারের,অথবা এম্প্লিফায়ারের এনকোডার রিসিভ সার্কিট.
A860-2120-V003 হ'ল A860-2120 সেন্সর সিরিজের সেন্সর-নির্দিষ্ট ত্রুটির জন্য সঠিক প্রতিস্থাপন অংশ যা মেশিনে মূল মাউন্টিং রিংটি এখনও ব্যবহারযোগ্য।
The A860-2120-V003 is used in Fanuc's built-in spindle motor product line — spindle motors designed for direct installation into machine tool spindle cartridges rather than external belt or coupling connections.
মোটরটির মডেলের নামকরণ এবং মেশিন নির্মাতার ডকুমেন্টেশন নির্ধারণ করে যে A860-2120 সেন্সর সিরিজটি নির্দিষ্ট স্পিন্ডল মোটর ভেরিয়েন্টের জন্য সঠিক ম্যাচ কিনা।
ইনস্টলেশনের জন্য মোটরের সেন্সর গহ্বরের অ্যাক্সেস প্রয়োজন, সাধারণত স্পিন্ডল কার্টিজ এর পিছন দিক থেকে এবং ব্যর্থ সেন্সর অপসারণ জড়িত,সেন্সর হাউজে A860-2120-V003 এর মাউন্টিং রিং দিয়ে লাগানো, বায়ু ফাঁক যাচাই, এবং এনকোডার তারের পুনরায় সংযোগ.
পুনরায় একত্রিত করার পরে, মেশিনটি উত্পাদনে ফিরে যাওয়ার আগে Z পালসটি সঠিকভাবে সনাক্ত করা হয়েছে তা যাচাই করার জন্য স্পিন্ডলকে একটি ওরিয়েন্টেশন সরানো শেষ করতে হবে।
প্রশ্ন 1: A860-2120-V003 এবং A860-2120-V004 এর মধ্যে পার্থক্য কী?
V003 এর মধ্যে মাউন্টিং রিং রয়েছে; V004 এর নেই। উভয়ই A860-2120 সিরিজের একই সেন্সর উপাদান এবং একই AiBZ অবস্থান ফিডব্যাক ফাংশন সরবরাহ করে।
যখন ইনস্টল করা সেন্সরের মূল মাউন্টিং রিংটি অক্ষত এবং ক্ষতিগ্রস্ত না হয়,V004 একটি খরচ কার্যকর সেন্সর প্রতিস্থাপন প্রদান করে ️ বিদ্যমান রিং মেশিনে থাকে এবং নতুন সেন্সর উপাদান এটি ইনস্টল করা হয়.
যখন মাউন্টিং রিংটি ক্ষতিগ্রস্ত হয়, ক্ষয় হয়, বা উপলভ্য না হয়, V003 সেন্সরের সাথে মিলিত একটি নতুন রিং দিয়ে সম্পূর্ণ সমাবেশ সরবরাহ করে।
প্রশ্ন 2: কোন সিএনসি এলার্মগুলি আইবিজেড সেন্সর ব্যর্থতার ইঙ্গিত দেয়?
Fanuc সিরিজ 0i, 30i, 31i, এবং 32i কন্ট্রোলগুলিতে, স্পিন্ডল এনকোডার এলার্মগুলি সাধারণত অপারেটর প্যানেলে প্রদর্শিত SP-xxxx এলার্ম কোড হিসাবে প্রদর্শিত হয়।সেন্সর ফিডব্যাকের সাথে সম্পর্কিত সাধারণ কোডগুলির মধ্যে রয়েছে SP-9001 (স্পিন্ডল এনকোডার সংযোগ বিচ্ছিন্ন), SP-9002 (স্পিন্ডল এনকোডার সিগন্যাল ব্যর্থতা), এবং SP-9xxx পরিসরের অনুরূপ কোড।
সিএনসির অ্যালার্মের ইতিহাস এবং স্পিন্ডল এম্প্লিফায়ারের ডায়াগনস্টিক এলইডি উভয়ই এনকোডার ফিডব্যাক সার্কিটের দিকে নির্দেশ করতে পারে।মটর এবং এম্প্লিফায়ার উভয় প্রান্তের এনকোডার ক্যাবল সংযোগকারী পরিষ্কার এবং সম্পূর্ণরূপে সংযুক্ত কিনা তা পরীক্ষা করুন.
প্রশ্ন 3: A860-2120-V003 ইনস্টল করার সময় বায়ু ফাঁকটি কীভাবে সেট করা হয়?
A860-2120-V003 এর মাউন্টিং রিংটি বায়ু ফাঁকটি যান্ত্রিকভাবে সেট করে ¢ রিংটি সঠিকভাবে বসার সময় মোটর হাউজিংয়ের মুখ থেকে একটি নির্দিষ্ট বিচ্যুতিতে সেন্সর মুখটি স্থাপন করে।সেন্সর মুখ এবং ঘোরানো শ্যাফ্ট উপর চৌম্বকীয় লক্ষ্য মধ্যে প্রকৃত ফাঁক রিং এর জ্যামিতি এবং শ্যাফ্ট-টু-হাউজিং মাত্রা সমন্বয় দ্বারা নির্ধারিত হয়.
ইনস্টলেশনের পর, CNC এর ডায়াগনস্টিক স্ক্রিনে স্পিন্ডলের এনকোডার সিগন্যাল পর্যবেক্ষণ করে একটি ধীর দিকনির্দেশনা আন্দোলনের সময় সঠিক অপারেশন যাচাই করুন এবং Z pulse পরিষ্কারভাবে গৃহীত হয়েছে তা নিশ্চিত করুন।
প্রশ্ন 4: A860-2120-V003 কি সমস্ত Fanuc αi অন্তর্নির্মিত স্পিন্ডল মোটরগুলির সাথে সামঞ্জস্যপূর্ণ?
A860-2120 সেন্সর সিরিজটি নির্দিষ্ট Fanuc অন্তর্নির্মিত স্পিন্ডল মোটর মডেলগুলির জন্য ডিজাইন করা হয়েছে। সামঞ্জস্যতা মোটরের ফ্রেমের আকার এবং সেন্সর গহ্বরের যান্ত্রিক মাত্রাগুলির উপর নির্ভর করে।প্রতিটি মোটর মডেলের জন্য Fanuc এর স্পিন্ডল মোটর ডকুমেন্টেশন সামঞ্জস্যপূর্ণ সেন্সর অংশ নম্বর নির্দিষ্ট করে.
ভুল সেন্সর সিরিজ ব্যবহার করে বিভিন্ন শারীরিক মাত্রা ভুল বায়ু ফাঁক, যান্ত্রিক হস্তক্ষেপ, বা অসঙ্গতিপূর্ণ সংকেত মাত্রা ঝুঁকি।সর্বদা মোটর এর নাম প্লেট বা Fanuc এর স্পিন্ডল মোটর খুচরা যন্ত্রাংশ তালিকা বিরুদ্ধে অর্ডার করার আগে সেন্সর অংশ নম্বর নিশ্চিত করুন.
প্রশ্ন ৫ঃ এআইবিজেড সেন্সরের ব্যবহারের সময়কাল কত এবং কখন এটিকে সক্রিয়ভাবে প্রতিস্থাপন করা উচিত?
Fanuc AiBZ সেন্সরগুলির জন্য একটি নির্দিষ্ট সময় ভিত্তিক প্রতিস্থাপন ব্যবধান প্রকাশ করে না; তারা ব্যর্থতার সময় বা যখন ডায়াগনস্টিক প্রমাণ হ্রাসের পরামর্শ দেয় তখন প্রতিস্থাপন করা হয়।মেশিন টুল পরিবেশে সেন্সর কম্পন থেকে পরিধান জমা, তাপীয় চক্র, এবং বছরের পর বছর ধরে পরিষেবাতে শীতল তরল দূষণ।
একটি প্রতিরোধমূলক প্রতিস্থাপন নীতি ∙ স্পিন্ডল মোটর সমন্বয় একটি নির্ধারিত overhaul সময় সেন্সর প্রতিস্থাপন ∙ ডবল বা ট্রিপল শিফট অপারেটিং মেশিন জন্য যুক্তিসঙ্গত,যেখানে অনির্ধারিত স্পিন্ডল ডাউনটাইম উৎপাদন প্রভাব উচ্চ.
