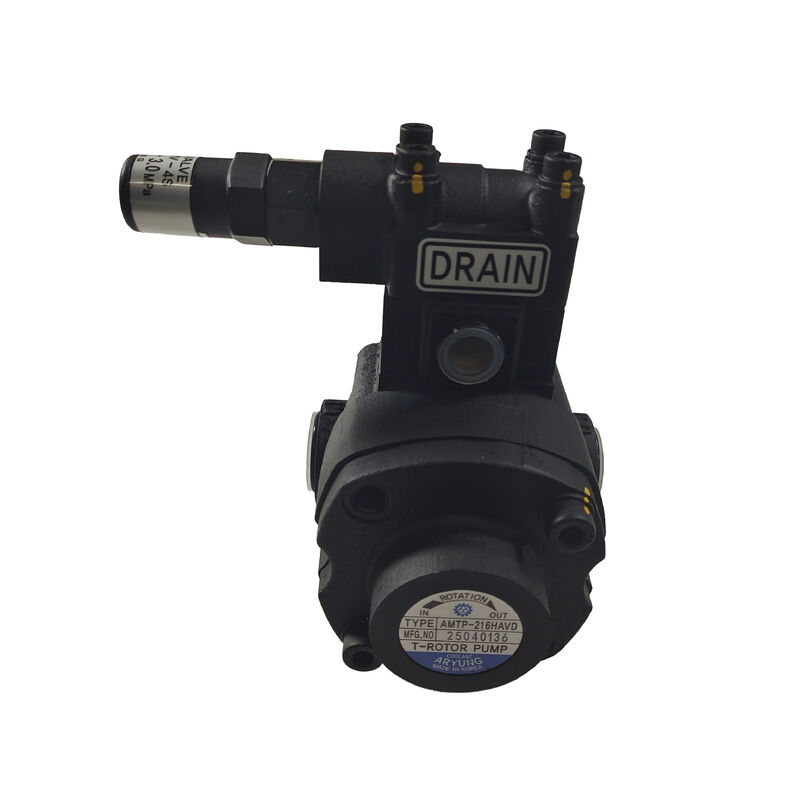

এটিপি-২১৬এইচএভিডি। টি-রোটার তেল পাম্প ∙ ডাবল তেল সিল / উচ্চ তাপমাত্রা ১৮০°সি / এফকেএম সিল উপাদান / অন্তর্নির্মিত ত্রাণ ভালভ

উচ্চ তাপমাত্রা সহ্য করার জন্য নির্মিত টি-রোটর পাম্প

The ATP-216HAVD is a pump-only unit in the ATP-HA T-Rotor series — engineered for continuous operation in elevated-temperature fluid handling applications on CNC machine tools and industrial fluid systems: শীতল তরল সঞ্চালন, তেল স্থানান্তর, জ্বালানী স্থানান্তর, মেশিন তৈলাক্তকরণ সার্কিট,এবং হাইড্রোলিক পাওয়ার সিস্টেম যেখানে স্থায়ী তরল তাপমাত্রা স্ট্যান্ডার্ড পাম্প সিলিং উপকরণগুলির সীমার কাছাকাছি বা অতিক্রম করে. এইচএ সিরিজের সংজ্ঞায়িত বৈশিষ্ট্যটি হ'ল এটির ডাবল তেল সিল কনফিগারেশন FKM (ফ্লুরোলাস্টোমার) উপাদান ব্যবহার করে ০ 180 °C এর নিচে অবিচ্ছিন্ন অপারেটিং তাপমাত্রা সহ্য করতে সক্ষম,স্ট্যান্ডার্ড নাইট্রিল বা অন্যান্য সাধারণ ব্যবহারের ইলাস্টোমার সিলিংয়ের সক্ষমতার তুলনায় অনেক বেশি.

The "216" size code identifies this model's specific displacement and mounting dimensions within the broader ATP-HA range (which spans size codes from 204 through 220) — and the "VD" suffix identifies the relief-valve-equipped variant with this specific valve and seal configuration, একই আকারের কোডে দেওয়া অন্যথায় অনুরূপ "ভিবি" প্রত্যয় বৈকল্পিক থেকে পৃথক।

টি-রোটার পাম্প একটি ট্রোকোইড গিয়ার নীতি ব্যবহার করে একটি অভ্যন্তরীণ / বাহ্যিক গিয়ার জুটি যেখানে অভ্যন্তরীণ রোটারের বাইরের রোটারের তুলনায় একটি কম দাঁত রয়েছে,রটারগুলি অদ্ভুতভাবে ঘোরানোর সাথে সাথে প্রসারিত এবং সংকুচিত তরল চেম্বার তৈরি করে. এই নকশা প্রচলিত বহিরাগত গিয়ার পাম্প তুলনায় হ্রাস গিয়ার দাঁত পরিধান সঙ্গে মসৃণ, কম pulsation নিষ্কাশন উত্পাদন,কারণ trochoid দাঁত প্রোফাইল গিয়ার পৃষ্ঠের মধ্যে স্লাইডিং যোগাযোগের পরিবর্তে রোলিং বজায় রাখে.

পণ্য সম্পর্কিত মূল তথ্য

ডাবল অয়েল সিল ∙ উচ্চ তাপমাত্রার ইঞ্জিনিয়ারিং সমাধান

একটি উচ্চ তাপমাত্রা পাম্প অ্যাপ্লিকেশন একটি একক তেল সীল একটি কঠিন সমঝোতা সম্মুখীন হয়ঃ পাতলা সীল বিভাগ তাপ চক্র দ্রুত সাড়া কিন্তু কম সীল redundancy প্রদান;ঘন অংশগুলি আরও নির্ভরযোগ্যভাবে সিল করে তবে আরও অভ্যন্তরীণ ঘর্ষণ তাপ উত্পাদন করে. ATP-216HAVD একটি ডাবল সিল ব্যবস্থা দিয়ে এটি মোকাবেলা করেঃ

প্রাথমিক সিলিং ফাংশনঃপ্রথম সিলটি পাম্প শ্যাফ্টের বরাবর তরল ফাঁসের বিরুদ্ধে প্রধান বাধা প্রদান করে ‡ পাম্প তরল চাপ এবং ঘোরানো শ্যাফ্ট পৃষ্ঠের বিরুদ্ধে অবিচ্ছিন্নভাবে কাজ করে।

সেকেন্ডারি সিল রিডন্ড্যান্সঃদ্বিতীয় সীল একটি ব্যাক-আপ বাধা প্রদান করে যদি প্রাথমিক সীল দীর্ঘস্থায়ী উচ্চ তাপমাত্রা অপারেশন থেকে ত্বরিত পরা অভিজ্ঞতা, গৌণ সীল আবরণ বজায় রাখে,একটি সম্পূর্ণ সিলিং ব্যর্থতা তরল ফুটো অনুমতি দেবে আগে কার্যকর সেবা ব্যবধান প্রসারিত.

এফকেএম উপাদান নির্বাচনঃFKM (commonly known by the trade name Viton among fluoroelastomer compounds) is selected specifically for its high-temperature chemical and thermal stability — FKM compounds maintain elastomeric sealing properties at sustained temperatures that would cause standard NBR (nitrile) seals to harden, ফাটল, এবং ব্যর্থ.

অ্যাপ্লিকেশন

তেল ও জ্বালানী স্থানান্তরঃশিল্প তেল স্থানান্তর সিস্টেম, মেশিন টুল এবং ইঞ্জিন অ্যাপ্লিকেশনগুলিতে জ্বালানী হ্যান্ডলিং, এবং বাল্ক তরল স্থানান্তর যেখানে উত্স তরল উচ্চ তাপমাত্রা উচ্চ তাপমাত্রা সিলিং ক্ষমতা প্রয়োজন।

মেশিন এবং সরঞ্জাম তৈলাক্তকরণঃমেশিন টুলস, সিএনসি সরঞ্জাম উপর কেন্দ্রীয় তৈলাক্তকরণ সিস্টেম,এবং উৎপাদন যন্ত্রপাতি যেখানে লুব্রিকেটিং তেল উচ্চ অপারেটিং তাপমাত্রায় যন্ত্রের তাপ উত্পাদনকারী উপাদানগুলির কাছাকাছি সঞ্চালিত হয়.

হাইড্রোলিক পাওয়ার সিস্টেম:হাইড্রোলিক পাওয়ার ইউনিট যেখানে কাজের তরল ধারাবাহিকভাবে উচ্চ তাপমাত্রায় কাজ করে, কারণ অবিচ্ছিন্ন কাজের চক্র, উচ্চ পরিবেষ্টিত তাপমাত্রা ইনস্টলেশন পরিবেশ,বা তাপ উত্পাদন সরঞ্জাম কাছাকাছি.

উচ্চ তাপমাত্রা প্রক্রিয়া তরল হ্যান্ডলিংঃগরম তেল বা তাপ স্থানান্তর তরল প্রবাহিত শিল্প প্রক্রিয়া যেখানে স্ট্যান্ডার্ড পাম্প সিলিং উপকরণ অকাল বিঘ্নিত হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: ATP-216HAVD সিরিজের জন্য কোন তাপমাত্রার সীমা প্রযোজ্য এবং এটি FKM উপাদানের পরম সর্বোচ্চের চেয়ে কম কেন?

180°C নামক মান হল পাম্প প্রস্তুতকারকের দ্বারা ATP-216HAVD এর জন্য নির্দিষ্ট ক্রমাগত অপারেটিং সীমা ∙ একটি মান যা সিলিং উপাদানের উপর সমন্বিত তাপ চাপকে বিবেচনা করে,লেয়ারের তৈলাক্তকরণযদিও এফকেএম ইলাস্টোমার যৌগগুলি বিচ্ছিন্নভাবে উচ্চতর মুহূর্তের তাপমাত্রা সহ্য করতে পারে,সম্পূর্ণ পাম্প সমন্বয়ের নামমাত্র সীমা সমস্ত উপাদান জুড়ে ইন্টিগ্রেটেড সিস্টেমের কর্মক্ষমতা প্রতিফলিত করে, শুধু সীল উপাদান নয়।

প্রশ্ন ২ঃ একক সিল পাম্পের তুলনায় ডাবল তেল সিল কীভাবে পরিষেবা জীবন বাড়ায়?

ডাবল সিলিং বিন্যাস একটি ব্যাক আপ সিলিং বাধা প্রদান করে যদি প্রাথমিক সিলিং দীর্ঘস্থায়ী উচ্চ তাপমাত্রা এক্সপোজার থেকে বিঘ্নিত হয়, বরং প্রাথমিক সিলিং পরা হলে তাত্ক্ষণিক ফুটো।সেকেন্ডারি সিলিং সংরক্ষণ করে, একটি সম্পূর্ণ সিল প্রতিস্থাপন প্রয়োজন হয় আগে দরকারী ব্যবধান প্রসারিত।এটি ক্রমাগত উচ্চ তাপমাত্রা অ্যাপ্লিকেশনগুলিতে বিশেষভাবে মূল্যবান যেখানে সিল পরিধান পরিবেশে তাপমাত্রার পরিষেবা তুলনায় দ্রুত অগ্রসর হয়.

প্রশ্ন 3: ATP-216HAVD-এর ত্রাণ ভালভটি পাম্পের দেহে সংহত করা আছে, নাকি এটির জন্য বাহ্যিক পাইপলাইন প্রয়োজন?

ভিডি কনফিগারেশনের ত্রাণ ভালভ সরাসরি পাম্পের দেহের ঢালায় একীভূত করা হয় যা পৃথকভাবে পাইপযুক্ত বাহ্যিক ভালভ সমন্বয় ছাড়াই বাইপাস ফাংশন সরবরাহ করে।যেহেতু ভালভটি HAVD নামকরণের একটি স্ট্যান্ডার্ড অংশ (একই 216 আকারের কোডে ভালভ ছাড়াই সাধারণ HA ভেরিয়েন্ট থেকে পৃথক), কোন পৃথক অর্ডার বা বহিরাগত ভালভ ইনস্টলেশন প্রয়োজন হয় না।

Q4: ATP-216HAVD T-Rotor পাম্পগুলির জন্য কোন ঘূর্ণন গতির পরিসীমা উপযুক্ত?

এই ডিজাইন পরিবারের টি-রোটার পাম্পগুলি নির্দিষ্ট মডেল এবং প্রয়োজনীয় প্রবাহের হারের উপর নির্ভর করে সাধারণত নিম্ন প্রান্তে 300 rpm থেকে উচ্চ প্রান্তে 3000 rpm পর্যন্ত বিস্তৃত গতির পরিসীমা জুড়ে কাজ করে।কম গতিতে ক্রমাগত কাজের অ্যাপ্লিকেশনের জন্য পরিধান এবং গোলমাল হ্রাস করে; উচ্চতর গতি একটি প্রদত্ত পাম্প স্থানচ্যুতি থেকে প্রবাহ হার বৃদ্ধি। বিশেষভাবে পাম্পের প্রযুক্তিগত তথ্য শীট থেকে ATP-216HAVD জন্য নামমাত্র গতি পরিসীমা নিশ্চিত করুন,যেহেতু এই সিরিজের মধ্যে 204 ′′ 220 আকারের পরিসীমা জুড়ে স্থানচ্যুতি এবং নামমাত্র গতি পরিবর্তিত হয়.
