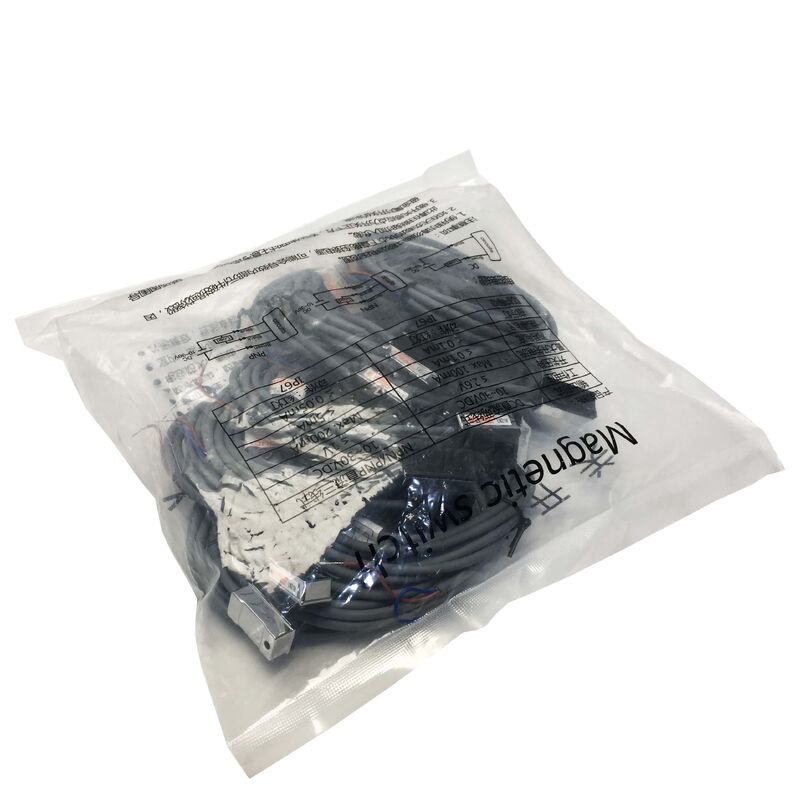

LN-21R-02 ম্যাগনেটিক সুইচ LN21R02 ব্র্যান্ড নিউ সিলড

সেন্সরটি সিলিন্ডার বডি বরাবর সঠিক অবস্থানে মাউন্ট করা হয়েছে তা নিশ্চিত করুন যদি পিস্টনটির পুনর্নির্মাণের অবস্থান থেকে খুব দূরে মাউন্ট করা হয়,পিস্টন চুম্বক এখনও পূর্ণ retract এ সেন্সর এর সনাক্তকরণ পরিসীমা মধ্যে হতে পারে. এছাড়াও পরীক্ষা করুন যে পার্শ্ববর্তী তারের বা সরঞ্জাম থেকে একটি শক্তিশালী বহিরাগত চৌম্বক ক্ষেত্র reed পরিচিতি বন্ধ রাখা হয় না.রড যোগাযোগ welded বন্ধ এবং সেন্সর প্রতিস্থাপন করা আবশ্যক.

3.5V সর্বোচ্চ ড্রপ প্রযোজ্য যখন রড যোগাযোগ বন্ধ করা হয় এবং বর্তমান সেন্সর মাধ্যমে প্রবাহিত হয়।আউটপুট টার্মিনালটি প্রায় 20-21V সরবরাহ করে যখন সক্রিয় থাকে তবে কোনও স্ট্যান্ডার্ড শিল্প পিএলসি ইনপুট কার্ডের জন্য ন্যূনতম অন-স্টেট ভোল্টেজের চেয়ে অনেক বেশিভোল্টেজ ড্রপ শুধুমাত্র যখন সরবরাহ ভোল্টেজ অপারেটিং পরিসীমা (5V DC) এর নিম্ন প্রান্তে হয় তখন প্রাসঙ্গিক হয়; 24V DC এ এটি কার্যকর প্রভাব নেই।

হ্যাঁ, যদি হাইড্রোলিক সিলিন্ডারের পিস্টনে স্থায়ী চুম্বক থাকে। এলএন-২১আর-০২ পিস্টন চুম্বক থেকে চৌম্বকীয় ক্ষেত্র সনাক্ত করে, তরল মাধ্যম নির্বিশেষে।চৌম্বকীয় সেন্সর ব্যবহারের জন্য ডিজাইন করা হাইড্রোলিক সিলিন্ডারগুলিতে পিস্টনে এমবেডেড রিং ম্যাগনেট রয়েছে. সিলিন্ডারের ডকুমেন্টেশনটি মাউন্ট করার আগে চৌম্বকীয় সেন্সর সামঞ্জস্যের বিষয়টি নিশ্চিত করুন।

LN-21R-02 রড সুইচ টাইপের সর্বাধিক সুইচিং ফ্রিকোয়েন্সি 200 Hz। 200 Hz এ,প্রতিটি সেন্সিং ইভেন্ট 5 মিলিসেকেন্ডের জন্য পর্যাপ্ত, যেখানে চক্রের সময় 0 এর মধ্যে থাকে.5-5 সেকেন্ড। খুব দ্রুত সিলিন্ডারগুলির জন্য প্রতি সেকেন্ডে 200 বারের বেশি চক্রের জন্য, 1000 Hz সর্বোচ্চ ফ্রিকোয়েন্সি সহ NPN বা PNP ট্রানজিস্টর-আউটপুট LN-21N বা LN-21P রূপগুলি উপযুক্ত।

এলইডি সেন্সরের অভ্যন্তরীণ স্রোত থেকে আলোকিত হয় √ এর নির্দেশটি রড যোগাযোগের অবস্থা প্রতিফলিত করে। যদি এলইডি চালু থাকে তবে পিএলসি ইনপুট বন্ধ থাকে,সার্কিট তারের মেরুতা পরীক্ষা করুন এবং ন্যূনতম লোড বর্তমান প্রয়োজনীয়তা পূরণ করা হয় তা নিশ্চিত করুন২-ক্যার কনফিগারেশনে রিড সুইচ সেন্সরগুলির সঠিকভাবে কাজ করার জন্য লোডের মাধ্যমে সর্বনিম্ন বর্তমান প্রবাহ (পিএলসি ইনপুট) প্রয়োজন।যদি পিএলসি ইনপুট এর প্রতিবন্ধকতা খুব বেশি হয় (ইনপুট বর্তমান সেন্সরের সর্বনিম্ন সুইচিং বর্তমানের নীচে), পিএলসি ইনপুট এ রেকর্ড করার জন্য পর্যাপ্ত বর্তমান ছাড়া রড যোগাযোগ বন্ধ হতে পারে। সেন্সর স্পেসিফিকেশন সঙ্গে ইনপুট বর্তমান পরীক্ষা করুন।
