| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-9001-0480 |

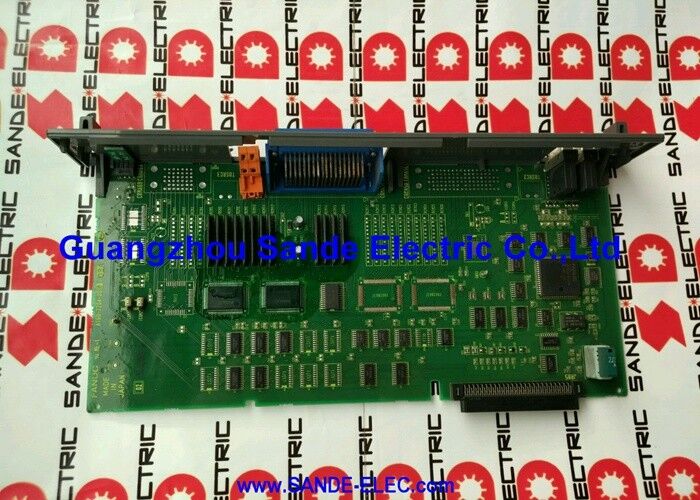

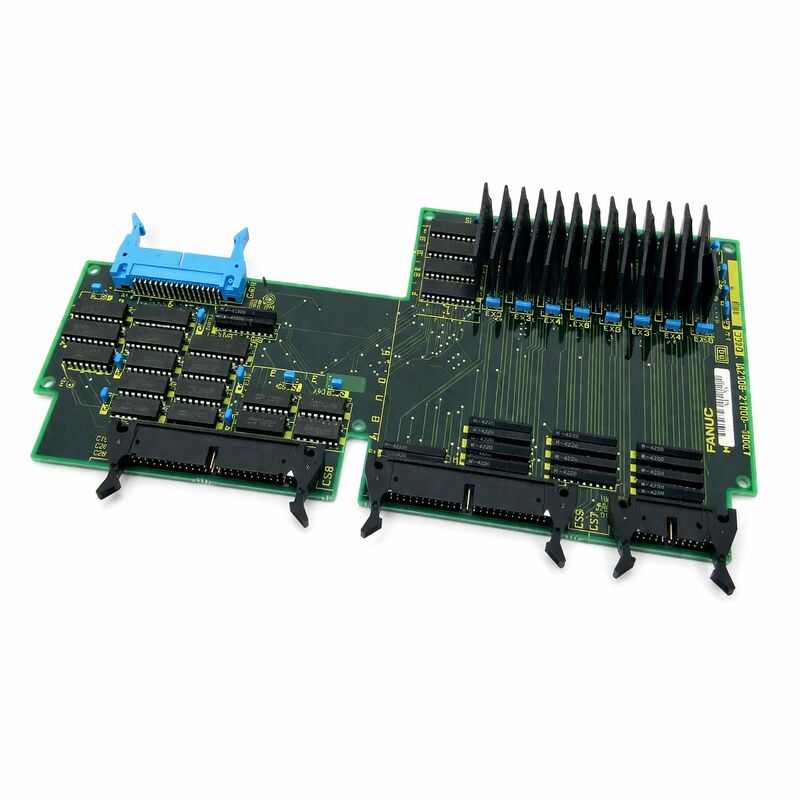

দ্যFANUC A20B-9001-0480FANUC সিরিজ 16/18 CNC এর I/O আর্কিটেকচারে একটি খুব নির্দিষ্ট এবং বাস্তব ভূমিকা পালন করেঃএটি একটি পৃথক স্বতন্ত্র I/O কার্ড বা একটি দ্বিতীয় নিয়ামক প্রয়োজন ছাড়া একটি মেশিন আরো সংকেত সংযোগ দেয়.
সাব আই / ও বোর্ড সরাসরি বিদ্যমান প্রাথমিক আই / ও বোর্ডের উপর পিগব্যাক করে, নিজস্ব সিগন্যাল টার্মিনাল যুক্ত করার সময় সিএনসির সাথে প্রাথমিক বোর্ডের বাস সংযোগ ভাগ করে নেয়।
এর ফলে একটি কমপ্যাক্ট,খরচ কার্যকর I/O সম্প্রসারণ যে মেশিন টুল নির্মাতারা অন্তর্ভুক্ত যখন একটি একক প্রাথমিক I/O বোর্ডের ক্ষমতা একটি মেশিনের সম্পূর্ণ ইনপুট এবং আউটপুট জন্য অপর্যাপ্ত ছিল.
কেন I/O সম্প্রসারণ কখনও কখনও প্রয়োজন হয় তা বোঝার জন্য মেশিন টুল I/O কিভাবে বিতরণ করা হয় তা জানা প্রয়োজন।
The PMC (Programmable Machine Controller) in a FANUC CNC executes the machine-specific ladder logic that controls every machine function except the actual axis and spindle motion — ATC tool selection and clamping, প্যালেট পরিবর্তন, শীতল তরল চালু / বন্ধ, চিপ কনভেয়র, দরজা interlocks, তৈলাক্তকরণ সিস্টেম, workpiece clamping, tailstock অবস্থান, স্থিতিশীল বিশ্রাম, জলবাহী ভালভ actuation,এবং অসংখ্য অন্যান্য ফাংশন.
এই ফাংশনগুলির প্রত্যেকটিই I/O সংকেত উৎপন্ন করে এবং সেগুলি গ্রাস করেঃ একটি দরজার একটি খোলা সীমানা এবং একটি বন্ধ সীমানা রয়েছে (2টি ইনপুট),একটি হাইড্রোলিক ক্ল্যাম্পের একটি সোলিনয়েড কমান্ড (১টি আউটপুট) এবং নিশ্চিত/অক্ল্যাম্পড লিমিট সুইচ (২টি ইনপুট) থাকে, একটি টুল ম্যাগাজিনে প্রতিটি ম্যাগাজিনের অবস্থান সেন্সরের জন্য একটি সংকেত থাকতে পারে (বড় ম্যাগাজিনে 60+ ইনপুট পর্যন্ত) ।একটি সম্পূর্ণরূপে সজ্জিত যন্ত্রপাতি কেন্দ্র জুড়ে এই যোগ করুন এবং মোট I / O সংখ্যা সহজেই একটি একক 104/80 বোর্ড প্রদান কি অতিক্রম করে.
| প্যারামিটার | মূল্য |
|---|---|
| ডিজিটাল ইনপুট (DI) | 52 |
| ডিজিটাল আউটপুট (ডিও) | 40 |
| আউটপুট প্রকার | সিঙ্ক টাইপ (এনপিএন, সক্রিয়-নিম্ন) |
| মাউন্ট | প্রাথমিক I/O বোর্ডে পিগিব্যাক |
| সিস্টেম সামঞ্জস্য | FANUC সিরিজ 16, 18 CNC |
| প্রাথমিকের সাথে সংযুক্ত ডিআই/ডিও | 156 DI / 120 DO (A16B-2202-0960 বেস সহ) |
| উৎপত্তি | জাপান |
'সিঙ্ক টাইপ' মানে FANUC এর I/O টার্মিনোলজিতে আউটপুট ট্রানজিস্টরগুলি সক্রিয় হলে আউটপুট টার্মিনালকে 0V common rail পর্যন্ত টেনে আনবে (লজিক 1) ।
বাহ্যিক ডিভাইস ∙ একটি সোলিনয়েড ভালভ, একটি রিলে কয়েল, একটি ইন্ডিকেটর ল্যাম্প ∙ ধনাত্মক সরবরাহ রেল (+ 24VDC) এবং আউটপুট টার্মিনালের মধ্যে সংযুক্ত করা হয়। যখন PMC সিঁড়ি আউটপুট সক্রিয় করে,+২৪ ভোল্ট থেকে ডিভাইস এবং আউটপুট টার্মিনালে বর্তমান প্রবাহ, যেখানে সিঙ্ক ট্রানজিস্টর এটি 0V এ পাস করে।
এই সিঙ্ক (এনপিএন) টপোলজিটি এশিয়ান সিএনসি মেশিন টুলস এবং জাপানি শিল্প সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এবং FANUC-সম্মত সিস্টেমের জন্য ডিজাইন করা পাইলট ল্যাম্প কোন অতিরিক্ত উপাদান ছাড়া 24VDC এবং সিঙ্ক আউটপুট মধ্যে সংযোগ.
নির্দিষ্ট মেশিন টুলের জন্য মেশিনের ওয়্যারিং ডায়াগ্রাম দেখায় যে কোন আউটপুট ঠিকানা I/O বোর্ডের সংযোগকারীগুলিতে কোন শারীরিক আউটপুট টার্মিনালের সাথে মিলে যায়,এবং কোন বাহ্যিক ডিভাইসগুলি প্রতিটি টার্মিনালে তারযুক্ত.
The A20B-9001-0480's 40 sink outputs follow the same electrical characteristics as the primary I/O board's outputs — designed for the 24VDC machine tool control voltage standard and capable of handling the inductive loads (solenoid valve coils, রিলে কয়েল) যা মেশিন টুল ইলেকট্রিক সিস্টেমে স্ট্যান্ডার্ড।
FANUC সিরিজ 16/18 সিএনসি র্যাকে, প্রাথমিক I/O বোর্ড একটি নির্ধারিত স্লট দখল করে।
A20B-9001-0480 সাব I/O বোর্ডটি একটি ডেডিকেটেড এক্সপেনশন কানেক্টরের মাধ্যমে সরাসরি প্রাথমিক বোর্ডের সাথে সংযুক্ত হয়। এটি একটি স্বতন্ত্র র্যাক স্লট দখল করে না তবে প্রাথমিক বোর্ডের উপর মাউন্ট করা হয়।যে বোর্ডের র্যাক সংযোগ CNC এর PMC সঙ্গে যোগাযোগ করতে ব্যবহার করে.
The PMC ladder programme accesses the sub I/O board's inputs and outputs through specific G-address (outputs from PMC) and F-address (inputs to PMC) ranges that are assigned to the sub board's signals in the I/O board's address mapping.
The machine tool builder defines this address mapping in the PMC parameters when the machine is built — the A20B-9001-0480's signals appear to the PMC ladder as additional DI/DO addresses beyond those of the primary board.
A20B-9001-0480 প্রতিস্থাপন করার সময়, প্রতিস্থাপন বোর্ডের শারীরিক ইনস্টলেশন উপরের বিপরীত হয়ঃ এটি প্রাথমিক বোর্ডের সম্প্রসারণ সংযোগকারী সংযোগ করুন,এটি যান্ত্রিকভাবে সংরক্ষণ করুন (বোর্ডটি সাধারণত প্রাথমিক বোর্ডের ব্র্যাকেটে বা স্ট্যান্ডআফগুলিতে সংরক্ষণ করা হয়), সাববোর্ডের টার্মিনাল স্ট্রিপ বা সংযোজকের সাথে I/O তারের পুনরায় সংযুক্ত করুন এবং PMC ডায়াগনস্টিক স্ক্রিনে সংকেতগুলি পরীক্ষা করে PMC I/O ঠিকানা অপারেশনটি যাচাই করুন।
যখন A20B-9001-0480 থেকে প্রাপ্ত একটি সংকেত ব্যর্থ হওয়ার সন্দেহ করা হয়, তখন একটি মেশিনের ফাংশন একটি কমান্ডের প্রতিক্রিয়া জানায় না।একটি ইনপুট যা শারীরিক সেন্সর অবস্থা প্রতিফলিত করে না ️ প্রথম ডায়াগনস্টিক পদক্ষেপটি সিএনসির পিএমসি ডায়াগনস্টিক স্ক্রিন.
এমডিআই প্যানেলের মাধ্যমে অ্যাক্সেসযোগ্য, ডায়াগনস্টিক স্ক্রিন প্রতিটি পিএমসি ঠিকানার রিয়েল-টাইম অবস্থা দেখায়,উপ-বোর্ডের সংকেতগুলির সাথে মিলে যাওয়া জি-অ্যাড্রেস (কমান্ড আউটপুট) এবং এফ-অ্যাড্রেস (প্রাপ্ত ইনপুট) সহ.
যদি একটি কমান্ড করা আউটপুট সক্রিয় থাকে (জি-অ্যাড্রেস বিট = 1) কিন্তু একটি মাল্টিমিটার দিয়ে পরিমাপ করা হলে শারীরিক আউটপুট টার্মিনালে 24V প্রদর্শিত হয় না, ত্রুটি হয় সাববোর্ডের আউটপুট ট্রানজিস্টর,টার্মিনাল থেকে ডিভাইস পর্যন্ত তারের মধ্যে, অথবা ডিভাইস নিজেই.
যদি একটি ইনপুট ঠিকানা (এফ-অ্যাড্রেস বিট) শারীরিক সেন্সর অবস্থা প্রতিফলিত করে না (সেন্সর সক্রিয় কিন্তু বিট = 0, বা সেন্সর নিষ্ক্রিয় কিন্তু বিট = 1), ত্রুটি সাববোর্ডের ইনপুট সার্কিটে রয়েছে,ইনপুট ওয়্যারিংঅথবা সেন্সর।
এই পদ্ধতিগত সিগন্যাল ট্র্যাকিং পদ্ধতিটি দ্রুত A20B-9001-0480 নিজেই ব্যর্থ হয়েছে কিনা বা ত্রুটিটি বাহ্যিক তারের এবং এটির সাথে সংযুক্ত ডিভাইসগুলিতে রয়েছে কিনা তা নির্ণয় করে।
প্রশ্ন 1: A20B-9001-0480 কি সবসময় উপস্থিত থাকে, অথবা এটি সিরিজ 16/18 I / O সিস্টেমের একটি ঐচ্ছিক সংযোজন?
এটি একটি ঐচ্ছিক সংযোজন √ প্রাথমিক I/O বোর্ড স্বাধীনভাবে কাজ করে,এবং A20B-9001-0480 শুধুমাত্র যখন মেশিন টুল নির্মাতা মূল বোর্ডের 104/80 DI/DO ক্ষমতা মেশিনের I/O প্রয়োজনীয়তা জন্য অপর্যাপ্ত নির্ধারণ করা হয় ইনস্টল করা হয়.
কিছু সিরিজ 16/18 মেশিনে সাব বোর্ডটি কারখানা থেকে ইনস্টল করা আছে; অন্যরা তা করে না।
একটি নির্দিষ্ট মেশিনে সাব-বোর্ড উপস্থিত কিনা তা I/O বোর্ড সমন্বয়কে শারীরিকভাবে পরিদর্শন করে বা মেশিনের বৈদ্যুতিক নথিতে উল্লেখ করে নিশ্চিত করা হয়।
যখন PMC সিঁড়ি আশা করে যে এটি সাব-বোর্ডের জন্য নির্ধারিত যে কোনও ঠিকানার জন্য এলার্ম বা ভুল I/O আচরণ দেখায় তখন তার সাব-বোর্ড ইনস্টল না করে চলমান একটি মেশিন।
প্রশ্ন ২ঃ A20B-9001-0480 প্রতিস্থাপনের পরেও মেশিনের কিছু ফাংশন কাজ করছে না। কী পরীক্ষা করা উচিত?
প্রতিস্থাপন বোর্ডটি সঠিকভাবে বসানো আছে কিনা তা পরীক্ষা করুন এবং প্রাথমিক I/O বোর্ডের সম্প্রসারণ সংযোজকের সাথে সংযুক্ত করুন। একটি আংশিক সংযোগের কারণে কিছু সংকেত কাজ করে এবং অন্যরা ব্যর্থ হয়।তারপর সাব বোর্ডের I / O টার্মিনালে সব তারের পুনরায় সংযোগ পরীক্ষা.
কোন নির্দিষ্ট ইনপুট এবং আউটপুট ঠিকানাগুলি ভুল অবস্থা দেখায় তা নিশ্চিত করতে পিএমসি ডায়াগনস্টিক স্ক্রিন ব্যবহার করুন, তারপরে টার্মিনাল থেকে ডিভাইসে তারের মাধ্যমে সেই নির্দিষ্ট সংকেতগুলি ট্র্যাক করুন।
মেশিনের I/O তালিকা (সাধারণত মেশিনের বৈদ্যুতিক ডকুমেন্টেশনে) এর সাথে একটি পদ্ধতিগত ঠিকানা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-পৃষ্ঠা-
প্রশ্ন 3: A20B-9001-0480 FANUC সিরিজ 0 বা 21 CNC সিস্টেমের সাথে ব্যবহার করা যেতে পারে?
A20B-9001-0480 FANUC সিরিজ 16/18 সিএনসি সিস্টেমের জন্য নির্দিষ্ট করা হয়। এটি অন্যান্য FANUC সিএনসি প্রজন্মের সাথে সামঞ্জস্যপূর্ণ (সিরিজ 0, 21,0i) এই সিস্টেমগুলির প্রাথমিক I/O বোর্ডগুলির একই সম্প্রসারণ সংযোগকারী আছে কিনা এবং PMC ঠিকানা ম্যাপিং সামঞ্জস্যপূর্ণ কিনা তা নির্ভর করে. ক্রস-জেনারেশন সামঞ্জস্যতা অনুমান করবেন না ️ নির্দিষ্ট মেশিনের হার্ডওয়্যার ডকুমেন্টেশন এবং CNC প্রজন্মের হার্ডওয়্যার ম্যানুয়ালের সাথে অর্ডার বা ইনস্টলেশনের আগে নিশ্চিত করুন।
Q4: সাব I / O বোর্ডের "সিঙ্ক টাইপ" আউটপুট রয়েছে। উত্স-টাইপ (পিএনপি) ডিভাইসগুলি এই আউটপুটগুলিতে সংযুক্ত করা যেতে পারে?
সিঙ্ক টাইপ আউটপুটগুলি 24VDC ইতিবাচক সরবরাহ লোডের সাথে বর্তমান-সিঙ্ক অপারেশনের জন্য ডিজাইন করা হয়েছে (সোলিনয়েড ভালভ কয়েল, +24V এ সংযুক্ত রিলে কয়েল) ।সোর্স টাইপ (পিএনপি) সেন্সর বা অন্যান্য সোর্স টাইপ ডিভাইস সরাসরি রিলে বা ইন্টারফেস সার্কিট ছাড়া সিঙ্ক টাইপ আউটপুট টার্মিনাল প্রতিস্থাপন বা সংযোগ করতে পারে না.
মাঠের ডিভাইসগুলি সংযোগ করার সময়, ডিভাইসের তারের টপোলজি (+V এ সংযুক্ত লোড বা 0V এ সংযুক্ত লোড) আউটপুট প্রকারের (সিঙ্ক বা উত্স) সাথে মেলে কিনা তা যাচাই করুন।
ইনপুট চ্যানেলগুলির জন্য, অনুরূপ বিবেচনার প্রয়োগ করা হয় A20B-9001-0480 এর ইনপুট সার্কিটগুলি নির্দিষ্ট ইনপুট সিগন্যাল ভোল্টেজ এবং টপোলজির জন্য ডিজাইন করা হয়েছে যেমন সিরিজ 16/18 সংযোগ ম্যানুয়ালটিতে নথিভুক্ত করা হয়েছে।
প্রশ্ন ৫ঃ A20B-9001-0480-এ এমন কোন CNC ডেটা সংরক্ষিত আছে যা প্রতিস্থাপনের আগে ব্যাকআপ করা দরকার?
নং. A20B-9001-0480 একটি বিশুদ্ধ বৈদ্যুতিক সংকেত ইন্টারফেস বোর্ড এটিতে I/O ট্রানজিস্টর, ইনপুট অপ্টোক্যাপলার, সংকেত কন্ডিশনার সার্কিট এবং ফিল্ড ওয়্যারিংয়ের জন্য শারীরিক সংযোগকারী রয়েছে,কিন্তু কোন মেশিন পরামিতি সংরক্ষণ করে না, পিএমসি সিঁড়ি প্রোগ্রাম, বা কনফিগারেশন ডেটা।
সমস্ত পিএমসি ডেটা সিএনসি নিয়ামকের FROM / SRAM মেমরি মডিউলগুলিতে থাকে, I / O বোর্ড প্রতিস্থাপনের দ্বারা প্রভাবিত হয় না। এই বোর্ড প্রতিস্থাপনের জন্য বিশেষভাবে কোনও ডেটা ব্যাকআপের প্রয়োজন হয় না।
