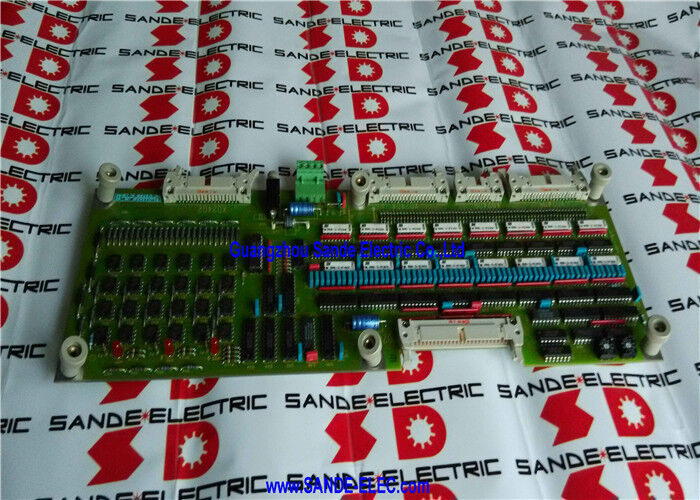

সার্কিট বোর্ড সিমেন্স সিনুমেরিক সিস্টেম 3 800 ইনপুট আউটপুট মডিউল 6FX1124-6AD02

6FX1124-6AD02∙ সিমেন্স সিনুমেরিক আই/ও সাবমডিউল 64 ডিজিটাল ইনপুট / 32 ডিজিটাল আউটপুট / সিনুমেরিক 810 / 820 / সিস্টেম 800

৬এফএক্স১১২৪-৬এডি০২ সিনুমেরিক সিএনসির পুরোনো প্রজন্মের জন্য ডিজিটাল আই/ও

6FX1124-6AD02 হল SINUMERIK সিএনসি কন্ট্রোল ফ্যামিলির জন্য একটি ডিজিটাল I/O সাবমডিউল। বিশেষ করে SINUMERIK 3, 810, 820, এবং System 800 প্ল্যাটফর্ম।এই পুরোনো প্রজন্মের SINUMERIK CNCs যে মেশিন টুলস পরিবেশন করা হয়, মেশিনিং সেন্টার এবং টার্নিং সেন্টার ১৯৮০ থেকে ২০০০ এর দশকের প্রথম দিকে।6FX1124-6AD02 মেশিন I / O ইন্টারফেস সরবরাহ করে যা CNC এর অভ্যন্তরীণ নিয়ন্ত্রণ লজিককে বাহ্যিক মেশিন সংকেতগুলির সাথে সংযুক্ত করে.

মূল বৈশিষ্ট্যাবলী

৬৪টি ইনপুট এবং ৩২টি আউটপুট

সিনুমেরিক ভিত্তিক মেশিন টুল কন্ট্রোল সিস্টেমে, 6FX1124-6AD02 এর মতো ডিজিটাল I/O মডিউলগুলি সিএনসি এবং মেশিন টুলের মধ্যে শারীরিক সংযোগ স্তর গঠন করেঃ

৬৪টি ডিজিটাল ইনপুটঃপৃথক মেশিনের সংকেতগুলির অন/আউট অবস্থা পড়া ✓ প্রতিটি অক্ষের সীমা সুইচ (পজিটিভ এবং নেতিবাচক ওভারট্র্যাভেল), রেফারেন্স পজিশন সুইচ, দরজা ইন্টারলক সুইচ, কুলিংয়েন্ট স্তর সেন্সর,হাইড্রোলিক এবং বায়ুসংক্রান্ত চাপ সুইচ, টুল ম্যাগাজিন অবস্থান সেন্সর, এবং স্পিন্ডল ওরিয়েন্টেশন নিশ্চিতকরণ। 64 টি ইনপুট, 6FX1124-6AD02 একটি সম্পূর্ণ মেশিনিং সেন্টারের সংকেত সংগ্রহের জন্য একটি উল্লেখযোগ্য I / O গণনা সরবরাহ করে।

৩২টি ডিজিটাল আউটপুটঃসিএনসির পিএমসি (প্রোগ্রামাবল মেশিন কন্ট্রোলার) লজিক থেকে পৃথক মেশিন অ্যাকচুয়েটর চালানো √ শীতল তরল, বায়ু শ্বাস, তৈলাক্তকরণ এবং জলবাহী সার্কিটগুলির জন্য সোলিনয়েড ভালভ;কন্টাক্টর নিয়ন্ত্রণের জন্য রিলে কয়েলইঙ্গিতকারী ল্যাম্প; এবং স্পিন্ডল ব্রেকিং কমান্ড।

অ্যাপ্লিকেশন দৃশ্যকল্প

SINUMERIK 810 মেশিনিং সেন্টারে I/O সাবমডিউল ত্রুটিঃএকটি SINUMERIK 810 সিএনসি মেশিনিং সেন্টার I / O ত্রুটি বিকাশ করে ¢ সিএনসি একই সাথে একাধিক মেশিন সংকেত হারাতে পারে, বা নির্দিষ্ট ইনপুট বা আউটপুট সাড়া দিতে ব্যর্থ হয়।6FX1124-6AD02 মেশিনের অ্যালার্ম প্রদর্শন এবং I/O ডায়াগনস্টিক থেকে ত্রুটিপূর্ণ সাবমডিউল হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন সঠিক মেশিন I/O অপারেশন পুনরুদ্ধার করে.

পরিকল্পিত রক্ষণাবেক্ষণঃপুরোনো SINUMERIK 3 বা 820 সিএনসি সরঞ্জাম বজায় রাখার একটি উত্পাদন সুবিধা 6FX1124-6AD02 নির্দিষ্ট নিয়ন্ত্রণ সিস্টেমের জন্য একটি রিপ্লে হিসাবে রাখে যা এটি ইনস্টল করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আমি কিভাবে নিশ্চিত করতে পারি যে 6FX1124-6AD02 আমার SINUMERIK CNC এর জন্য সঠিক I/O মডিউল?

র্যাকের ভিতরে ইনস্টল করা সাবমডিউলের লেবেল থেকে অংশ নম্বরটি পড়ুন। যদি এটি 6FX1124-6AD02 পড়ে, এটি নিশ্চিত প্রতিস্থাপন।মেশিনের বৈদ্যুতিক অঙ্কন এবং SINUMERIK রক্ষণাবেক্ষণ ম্যানুয়ালের সাথে ক্রস-রেফারেন্স মডিউলের র্যাক অবস্থান এবং I / O নিয়োগ নিশ্চিত করার জন্য.

প্রশ্ন ২: 6FX1124-6AD02 এর 3 টি ইনপুট সংযোগকারীগুলির কাজ কী?

তিনটি ইনপুট সংযোগকারীগুলি তিনটি শারীরিক সংযোগকারী পয়েন্টে 64 টি ডিজিটাল ইনপুট বিতরণ করে, যা মেশিনের এলাকা বা ফাংশন অনুসারে ইনপুট সংকেতগুলির একটি যৌক্তিক গোষ্ঠী গঠন করে।এবং পৃথক সংযোগকারী আকার পরিচালনাযোগ্য রাখাপ্রতিটি সংযোগকারী গ্রুপ মোট 64 টি ইনপুট গণনার একটি অংশ বহন করে, নির্দিষ্ট মেশিনের এলাকার সংকেত থেকে তারযুক্ত।

প্রশ্ন 3: 6FX1124-6AD02 প্রতিস্থাপনের পরে কনফিগারেশন বা প্যারামিটারাইজেশন প্রয়োজন?

SINUMERIK 3, 810 এবং 820 CNC সিস্টেমের জন্য ডিজিটাল I/O অ্যাসাইনমেন্টটি CNC এর মেশিন ডেটা এবং PMC সিঁড়ি প্রোগ্রামের মাধ্যমে সংজ্ঞায়িত করা হয় যা I/O সাবমডিউলটিতে সংরক্ষণ করা হয় না।6FX1124-6AD02 প্রতিস্থাপনের জন্য I/O কনফিগারেশনে পুনরায় প্রবেশের প্রয়োজন নেই. প্রতিস্থাপন ফিটিং পরে, CNC এর I / O ডায়াগনস্টিক স্ক্রিনের মাধ্যমে প্রতিটি ইনপুট এবং আউটপুট সঠিকভাবে সাড়া যাচাই করুন।

প্রশ্ন 4: 6FX1124-6AD02 পরিচালনা করার সময় কোন ESD সতর্কতা প্রয়োগ করা হয়?

সিনুমেরিক 3/810/820 কন্ট্রোল ক্যাবিনেটটি র্যাক-মাউন্ট করা উপ-মডিউলগুলিতে অ্যাক্সেস করার আগে শক্তি বন্ধ করা উচিত।ESD-নিরাপদ পৃষ্ঠের উপর একটি গ্রাউন্ডেড অ্যান্টি-স্ট্যাটিক কব্জি স্ট্র্যাপ সহ হ্যান্ডেল 6FX1124-6AD02 ¢ পুরানো সিনুমেরিক আই / ও বোর্ডগুলিতে বৈদ্যুতিন স্ট্যাটিক স্রাবের জন্য সংবেদনশীল সিএমওএস লজিক ডিভাইস রয়েছে. অপসারণ এবং ইনস্টলেশনের মধ্যে অ্যান্টি- স্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করুন।
