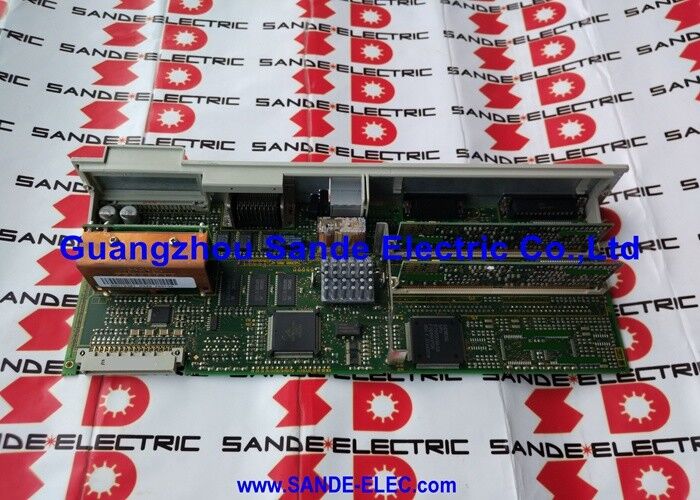

সিমেন্স সিমোড্রাইভ 611 ডিজিটাল হাই পারফরম্যান্স ডাইরেক্ট এমইএএস সিস্টেম 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0∙ সিমেন্স সিমোড্রাইভ 611-ডি ডিজিটাল পারফরম্যান্স মডিউল বন্ধ-লুপ / সরাসরি পরিমাপ সিস্টেম / সিএনসি পারফরম্যান্স কন্ট্রোল ইউনিট

6SN1118 SIMODRIVE 611-D পারফরম্যান্স কন্ট্রোল ইউনিট পরিবার

6SN1118-0DK23-0AA0 6SN1118 পারফরম্যান্স কন্ট্রোল ইউনিট পরিবারের অন্তর্গত, যা SIMODRIVE 611-D ড্রাইভ মডিউলগুলির মধ্যে বুদ্ধিমত্তা স্তর সরবরাহ করে।6SN1118-0Dxx23 উপ-পরিবারের মধ্যে:

6SN1118 এর মধ্যে DK23 নামকরণটি DG21 (1-অক্ষ,উপরে বর্ণিত) "K" কনফিগারেশন অক্ষর এবং "23" বৈকল্পিক কোড দ্বারা.

মূল বৈশিষ্ট্যাবলী

অ্যাপ্লিকেশন ️ যেখানে সরাসরি পরিমাপ গুরুত্বপূর্ণ

উচ্চ নির্ভুলতা মেশিনিং সেন্টার:এয়ারস্পেসের উপাদানগুলির পাঁচ-অক্ষের যন্ত্রপাতি, মুর এবং ছাঁচ যন্ত্রপাতি,এবং যথার্থ জিগ ড্রিলিং যেখানে সীসা স্ক্রু পিচ ত্রুটি বা তাপীয় ড্রিফ্ট থেকে অক্ষের অবস্থান ত্রুটিগুলি সরাসরি ওয়ার্কপিসে মাত্রা ত্রুটিগুলিতে প্রসারিত হবে.

স্লাইডিং মেশিন:সুনির্দিষ্টভাবে গ্রাইন্ডিং করার জন্য তাপীয় সম্প্রসারণ সত্ত্বেও দীর্ঘ গ্রাইন্ডিং চক্র জুড়ে মাইক্রন স্তরের অবস্থান নির্ভুলতা বজায় রাখা প্রয়োজন।লিনিয়ার এনকোডারগুলির মাধ্যমে সরাসরি পরিমাপ বাস্তব সময়ে এই সম্প্রসারণের জন্য সংশোধন করে.

সিএমএম (সমন্বয় পরিমাপ যন্ত্র) অক্ষঃপরিমাপ মেশিনের অক্ষগুলির যান্ত্রিক পরিধানের স্বাধীনভাবে অবস্থান নির্ভুলতা যাচাই করা উচিত √ সরাসরি এনকোডারগুলি বল স্ক্রু বা র্যাকের অবস্থার স্বাধীনভাবে এটি সরবরাহ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

SIMODRIVE 611-D সরাসরি পরিমাপ অক্ষ ত্রুটিঃসরাসরি পরিমাপ অক্ষ সহ একটি সিএনসি মেশিন টুল একটি অক্ষের অবস্থানের নিয়ন্ত্রণ ত্রুটি বিকাশ করে closely সরাসরি পরিমাপ ক্ষমতা সহ বন্ধ লুপ পারফরম্যান্স মডিউলটি ত্রুটি হিসাবে চিহ্নিত করা হয়।6SN1118-0DK23-0AA0 প্রতিস্থাপন হিসাবে লাগানো হয়. সঠিক উচ্চ নির্ভুলতা অবস্থান নিয়ন্ত্রণ পুনরুদ্ধার করা হয়.

উচ্চ নির্ভুলতা মেশিনিং সেন্টার ড্রাইভ কমিশনঃসিমোড্রাইভ ৬১১-ডি ড্রাইভ দিয়ে সমস্ত অক্ষের উপর লিনিয়ার এনকোডার সহ একটি যথার্থ মেশিনিং সেন্টার চালু করা হচ্ছে।6SN1118-0DK23-0AA0 প্রতিটি ড্রাইভ মডিউলে ইনস্টল করা হয় যা একটি সরাসরি পরিমাপ অক্ষের সাথে সংযুক্ত হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ শুধুমাত্র মোটর ফিডব্যাকের তুলনায় সরাসরি পরিমাপ থেকে ব্যবহারিক নির্ভুলতার উন্নতি কী?

শুধুমাত্র মোটর এনকোডার থেকে অবস্থান সঠিকতা সীমিত সীসা স্ক্রু পিচ ত্রুটি, সীসা স্ক্রু তাপ সম্প্রসারণ, এবং প্রতিক্রিয়া দ্বারা সীমাবদ্ধ।সাধারণ লিড স্ক্রু সিস্টেমগুলি ± 5 ̊15 মাইক্রন অবস্থান সঠিকতা অর্জন করে. 6SN1118-0DK23-0AA0 এর মত একটি মডিউলের মাধ্যমে সরাসরি রৈখিক এনকোডার পরিমাপের সাথে, অবস্থান লুপটি প্রকৃত অক্ষের অবস্থানে বন্ধ হয়, ত্রুটি বাজেট থেকে পিচ ত্রুটি এবং তাপীয় ড্রাইভ নির্মূল করে,এনকোডার রেজোলিউশনের উপর নির্ভর করে ± 1 ̊3 মাইক্রন অর্জন.

প্রশ্ন 2: সরাসরি পরিমাপ চ্যানেলের জন্য 6SN1118-0DK23-0AA0 দ্বারা কোন এনকোডার প্রকারগুলি সমর্থিত?

The SIMODRIVE 611-D direct measuring performance modules accept high-resolution linear or rotary encoders for the direct measurement channel — typically Heidenhain or equivalent linear scales with sin/cos 1Vpp or digital interfaces6SN1118-0DK23-0AA0 দ্বারা সমর্থিত নির্দিষ্ট এনকোডার প্রকার এবং রেজোলিউশন প্রযোজ্য সিমেন্স সিমোড্রাইভ 611-ডি ফাংশন বর্ণনা এবং হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করা হয়েছে।

প্রশ্ন 3: 6SN1118-0DK23-0AA0 সরাসরি পরিমাপ এনকোডার ছাড়া ব্যবহার করা যেতে পারে?

একটি সরাসরি পরিমাপ পারফরম্যান্স মডিউল সাধারণত মোটর এনকোডার-কেবল মোডে কাজ করতে পারে যখন সরাসরি এনকোডার ইনপুট সংযুক্ত করা হয় না তবে এটি উচ্চতর স্পেসিফিকেশন মডিউলের উদ্দেশ্যকে অস্বীকার করে.সরাসরি এনকোডার ছাড়া 6SN1118-0DK23-0AA0 ব্যবহার একটি স্ট্যান্ডার্ড পারফরম্যান্স মডিউল প্রতিস্থাপন করে এবং সরাসরি পরিমাপ ক্ষমতা সুবিধা গ্রহণ করে না।SIMODRIVE 611-D ডকুমেন্টেশন থেকে নিশ্চিত করুন যে এই নির্দিষ্ট বৈকল্পিকের জন্য শুধুমাত্র মোটর-এনকোডার অপারেশন সমর্থিত কিনা.

প্রশ্ন 4: 6SN1118-0DK23-0AA0 প্রতিস্থাপনের জন্য প্যারামিটার ব্যাকআপ এবং পুনরুদ্ধার প্রয়োজন?

হ্যাঁ ∙ SIMODRIVE 611-D পারফরম্যান্স কন্ট্রোল ইউনিটগুলি অক্ষ-নির্দিষ্ট ড্রাইভ প্যারামিটারগুলি সংরক্ষণ করে। যখন 6SN1118-0DK23-0AA0 প্রতিস্থাপন করা হয়, the drive parameters (including both the motor encoder and direct encoder configuration data) must be backed up before removal and restored to the replacement unit via the SINUMERIK CNC's drive data management function∙ ডিরেক্ট এনকোডার স্কেলিং পরামিতিগুলিতে বিশেষ মনোযোগ প্রয়োজন ∙ মেশিনের অক্ষে ইনস্টল করা নির্দিষ্ট রৈখিক স্কেলের জন্য এগুলি সঠিকভাবে সেট করা উচিত।
