FANUC A20B-9000-0500 এনকোডার FANUC CNC সিস্টেমের জন্য স্পিন্ডল মোটর এনকোডার বোর্ড

এই উপাদান কি এবং কেন এটি গুরুত্বপূর্ণ

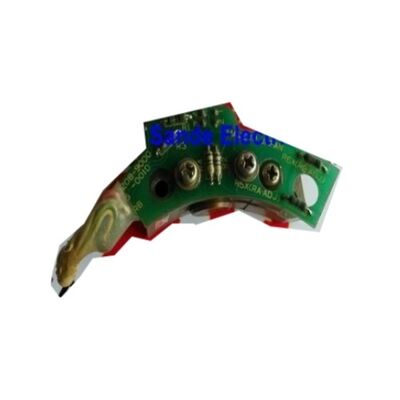

দ্যA20B-9000-0500একটি ফ্যানুক স্পিন্ডল মোটর এনকোডার বোর্ড, ফ্যানুক সিএনসি মেশিনিং সিস্টেম জুড়ে ব্যবহৃত ফিডব্যাক সেন্সরগুলির A20B-9000 সিরিজের অংশ। এর কাজটি বন্ধ লুপ স্পিন্ডল নিয়ন্ত্রণের কেন্দ্রে অবস্থিতঃস্পিন্ডল মোটরে মাউন্ট করা, এটি ঘূর্ণন অবস্থান এবং গতি ক্রমাগত পরিমাপ,স্পিন্ডল এম্প্লিফায়ার এবং সিএনসি কন্ট্রোলের কাছে সেই তথ্য ফিড করে যাতে সিস্টেম সঠিকভাবে নিয়ন্ত্রণ করতে পারে যে স্পিন্ডল কতটা দ্রুত ঘুরছে এবং crucially where it is positioned at any given moment.

এই শেষ পয়েন্ট কিছু জোর প্রাপ্য। স্পিন্ডল নিয়ন্ত্রণ শুধুমাত্র একটি লক্ষ্য RPM পৌঁছানোর সম্পর্কে নয়। কঠোর ট্যাপিং মত অপারেশন, থ্রেড কাটা,এবং স্পিন্ডল ওরিয়েন্টেশন সব CNC প্রয়োজন যে কোন মুহূর্তে স্পিন্ডল খাদ সঠিক কৌণিক অবস্থান জানতে. এনকোডার বোর্ড হল যে অবস্থান সচেতনতা সম্ভব করে তোলে. একটি কার্যকরী এনকোডার ছাড়া, স্পিন্ডল খোলা-লুপ আচরণ সর্বোত্তম ক্ষেত্রে ফিরে আসে এবং আরো সাধারণভাবে,CNC একটি স্পিন্ডল ফিডব্যাক অ্যালার্ম উৎপন্ন এবং সব প্রোগ্রাম চালানোর অস্বীকার করে.

A20B-9000-0500 এছাড়াও ক্রস-রেফারেন্স করা হয়A20B90000500কিছু অংশের ক্যাটালগে √ উভয় নামকরণ একই উপাদানকে বোঝায়।

A20B-9000 এনকোডার সিরিজ প্রেক্ষাপটে

FANUC তার স্পিন্ডল এনকোডার পরিসরের জন্য একটি কাঠামোগত অংশ নম্বর সিস্টেম ব্যবহার করে।A20B-9000 সিরিজটি FANUC এসি স্পিন্ডল মোটরগুলিতে সংহত করার জন্য ডিজাইন করা স্পিন্ডল মোটর এনকোডার বোর্ডের একটি পরিবারকে অন্তর্ভুক্ত করে. A20B-9000-0380, A20B-9000-0300, A20B-9000-0010, এবং A20B-9000-0500 সহ সিরিজের মধ্যে প্রতিটি বৈকল্পিক specific নির্দিষ্ট মোটর প্রকার এবং স্পিন্ডল এম্প্লিফায়ার কনফিগারেশনের সাথে মেলে।

এই এনকোডার বোর্ডগুলি FANUC সার্ভো ফিডিং অক্ষগুলিতে ব্যবহৃত A860 সিরিজের ইমপলস কোডারগুলির থেকে পৃথক। যেখানে A860 পরিবারটি রৈখিক এবং ঘূর্ণন ফিডিং অক্ষগুলির ফিডব্যাক প্রয়োজনীয়তা পরিচালনা করে,A20B-9000 বোর্ড বিশেষভাবে উচ্চ গতির জন্য ডিজাইন করা হয়, স্পিন্ডল মোটরগুলির উচ্চতর শক্তির চাহিদা, হাজার হাজার RPM এ অবিচ্ছিন্ন কাটিয়া অপারেশন চালানো মেশিন,প্রায়ই শীতল এবং কম্পন অবস্থার সঙ্গে যে একটি সার্ভো অক্ষ এনকোডার কখনও সম্মুখীন হবে না.

একটি নির্দিষ্ট মেশিনের জন্য কোন ভেরিয়েন্টটি সঠিক তা বোঝার জন্য নির্দিষ্ট মোটর মডেলের সাথে এনকোডারটি মেলে।একই শারীরিক ফর্ম ফ্যাক্টর মধ্যে ভুল এনকোডার ব্যবহার ভুল গণনা হতে পারে, ভুল গতির তথ্য, বা নিয়ন্ত্রণ এলার্ম এমনকি যদি ইউনিট স্বাভাবিকভাবে চালু হয়।

স্পিন্ডল কন্ট্রোল লুপে প্রযুক্তিগত ভূমিকা

যখন একজন মেশিনিস্ট একটি এস-কমান্ড প্রবেশ করে, বলুন, S3000 M03 এর পরবর্তীতে ঘটনার ক্রমটি মনে হয় তার চেয়ে বেশি জড়িত। স্পিন্ডল এম্প্লিফায়ার মোটরকে শক্তি পাঠায়,স্পিন্ডল ত্বরণ শুরু হয়, এবং এনকোডার বোর্ড অবিলম্বে প্রকৃত শ্যাফ্ট ঘূর্ণন আনুপাতিক প্রতিক্রিয়া impulses উত্পাদন শুরু।এম্প্লিফায়ার কমান্ড গতির সাথে ঐ pulses তুলনা এবং ফাঁক বন্ধ করার জন্য তার আউটপুট ক্রমাগত সামঞ্জস্য.

স্থিতিশীল অবস্থায়, এনকোডার লুপটি বন্ধ রাখেঃ কাটা লোডের পরিবর্তন, তাপীয় প্রভাব বা সরবরাহের ওঠানামা দ্বারা সৃষ্ট লক্ষ্য RPM থেকে কোনও বিচ্যুতি রিয়েল টাইমে সনাক্ত করা হয় এবং সংশোধন করা হয়।এটি FANUC স্পিন্ডল ড্রাইভগুলিকে বিভিন্ন চিপ লোডের অধীনে তাদের বৈশিষ্ট্যযুক্ত গতির স্থিতিশীলতা দেয়। এনকোডারটি কাটা জুড়ে অবিচ্ছিন্নভাবে এম্প্লিফায়ারের নিয়ন্ত্রণ গণনা আপডেট করছে.

অবস্থানগত নিয়ন্ত্রণের জন্য অপারেশনগুলির জন্য, স্ট্রিপ ট্যাপিং সবচেয়ে সাধারণ, এনকোডারটিও পরম ফেজ রেফারেন্স সরবরাহ করে। সিএনসি জানে যে এক ঘূর্ণনের মধ্যে স্পিন্ডলটি কোথায় রয়েছে,যা এটি সঠিক থ্রেড পিচ উত্পাদন করতে Z- অক্ষ খাওয়ানো সঙ্গে স্পিন্ডল ঘূর্ণন সিঙ্ক্রোনাইজ করার অনুমতি দেয়, এমনকি ট্যাপিং চক্রের সময় সামান্য গতির পরিবর্তনের মুখোমুখি।

শারীরিক বৈশিষ্ট্য এবং ইনস্টলেশনের স্থান

A20B-9000-0500 এনকোডার বোর্ডটি স্পিন্ডল মোটরের পিছনে মাউন্ট করার জন্য ডিজাইন করা হয়েছে, সাধারণত কুলিং ফ্যান সমাবেশের নীচে। বেশিরভাগ FANUC স্পিন্ডল মোটর কনফিগারেশনে,ব্লাভার ফ্যান মোটর ফ্রেমের পিছনে মাউন্ট করে, এবং এনকোডারটি ভ্যান হাউজ এবং মোটর শেষ-ঘন্টাধ্বনির মধ্যে অবস্থিত, মোটর শ্যাফ্ট এক্সটেনশানটিতে সংযুক্ত।

শারীরিকভাবে, ইউনিটটিতে একটি সেন্সিং পিসিবি (স্ট্যাটর উপাদান) এবং একটি রটার ডিস্ক বা লক্ষ্য রয়েছে যা স্পিনিং শ্যাফ্টে মাউন্ট করা হয়।পিসিবি লক্ষ্য ঘূর্ণন সনাক্ত এবং প্রতিক্রিয়া সংকেত উৎপন্নকারণ রটারটি যান্ত্রিকভাবে শ্যাফ্টের সাথে সংযুক্ত,এনকোডার বোর্ডের ইনস্টলেশনের সময় সাবধানতার সাথে সারিবদ্ধ করার প্রয়োজন হয় ️ এমনকি রটর মাউন্টেশনে সামান্য অদ্ভুততা ফিডব্যাক সিগন্যালে শব্দ সৃষ্টি করতে পারে, যা শিকার, কম্পন, বা অপারেশন চলাকালীন বিরতিপূর্ণ গতি অনিয়ম হিসাবে প্রকাশ পায়।

এনকোডারের আউটপুটটি স্পিন্ডল এম্প্লিফায়ারের সাথে সংযুক্ত হয়, সাধারণত JY2 বা সমতুল্য টার্মিনালের মাধ্যমে একটি ডেডিকেটেড বিক্ষিপ্ত ক্যাবল ব্যবহার করে।তারের অখণ্ডতা এনকোডার সম্পর্কিত ত্রুটির একটি সাধারণ উৎস যা এনকোডার বোর্ডকে জড়িত করে না; সমস্যা সমাধানের সময় বোর্ডকে দোষারোপ করার আগে এটি পরীক্ষা করা উচিত।

এই উপাদানটি নির্দেশ করে সাধারণ ব্যর্থতার লক্ষণ

স্পিন্ডল এনকোডার ব্যর্থতা বিভিন্ন স্বীকৃত উপায়ে উপস্থিত হয়। এই নিদর্শনগুলি জানা নির্ণয়ের সময় সাশ্রয় করে এবং অপ্রয়োজনীয় অংশ প্রতিস্থাপন এড়ায়।

পাওয়ার-আপ বা ত্বরণের সময় স্পিন্ডল ফিডব্যাক অ্যালার্ম।এটি সবচেয়ে সরাসরি ইঙ্গিত। FANUC 0i, 16i, 18i, এবং অনুরূপ নিয়ন্ত্রণগুলিতে, অ্যালার্ম নম্বরটি স্পিন্ডল গতির বিচ্যুতি, এনকোডার সংযোগ বিচ্ছিন্নতা, বা ফিডব্যাক সংকেত অস্বাভাবিকতার উল্লেখ করবে।

স্পিন্ডল ধ্রুবক গতিতে শিকার বা দোলনা করে।যদি মোটরটি প্রায় সঠিক RPM-এ পৌঁছায় কিন্তু তারপর চাপ দেয় এবং ধ্রুবক পুনরুদ্ধার করে, এনকোডারটি সরাসরি ব্যর্থ হওয়ার পরিবর্তে একটি গোলমাল বা বিরতিপূর্ণ সংকেত তৈরি করছে।এটি একটি ক্ষতিগ্রস্ত ঘূর্ণন ডিস্ক দ্বারা সৃষ্ট হতে পারে, রোটারকে ঝাঁকুনির অনুমতি দেয় এমন লস মাউন্ট হার্ডওয়্যার, বা পিসিবি নিজেই sensing উপাদান ক্ষতি।

শক্ত ট্যাপিং অস্পষ্ট পিচ বা ছিঁড়ে থ্রেড তৈরি করে।অবস্থান-নির্ভর অপারেশনগুলি এনকোডারটিতে এমনকি ছোট গণনা ত্রুটির জন্য সংবেদনশীল।ট্যাপযুক্ত গর্তে পদ্ধতিগত পিচ ত্রুটিগুলি যেখানে থ্রেডটি ধারাবাহিকভাবে ওভার- বা আন্ডার-পিচ হয় এটি এনকোডার পরিধানের ইঙ্গিত দিতে পারে যা এখনও একটি হার্ড অ্যালার্ম তৈরি করেনি.

কোন স্পিন্ডল ফিডব্যাক নেই, স্পিন্ডল ওপেন লুপে চলে অথবা না।একটি সম্পূর্ণ এনকোডার বোর্ড ব্যর্থতা সাধারণত সিএনসিকে স্পিন্ডল কমান্ডগুলি প্রত্যাখ্যান করে, অবিলম্বে একটি অ্যালার্ম প্রদর্শন করে।

এনকোডার বোর্ড প্রতিস্থাপন করার আগে, সবসময় এনকোডার তারের এবং সংযোগকারী পরীক্ষা করুন। সংযোগকারী মধ্যে শীতল তরল প্রবেশ, মোটর শেষ কাছাকাছি তারের ক্ষতি,এবং ক্ষয়প্রাপ্ত পিন প্রতিস্থাপন খরচ একটি ভগ্নাংশ এ বোর্ড ব্যর্থতা অনুরূপ উপসর্গ সৃষ্টি.

উৎস বিবেচনা

A20B-9000-0500 একটি মূল FANUC উপাদান। সক্রিয় উৎপাদন মেশিনের জন্য, নতুন পুরানো স্টক, পেশাদারী পুনর্নির্মাণ,এবং ব্যবহৃত পরীক্ষিত ইউনিট মূলত একটি ঝুঁকি ব্যবস্থাপনা সিদ্ধান্ত.

নতুন OEM স্টক, যেখানে পাওয়া যায়, সেবা জীবন সর্বোচ্চ নির্ভরযোগ্যতা প্রস্তাব ¢ কিন্তু পুরোনো মেশিন প্রজন্মের FANUC এনকোডার বোর্ড সবসময় মান চ্যানেল মাধ্যমে সহজেই পাওয়া যায় না,এবং যখন তারা হয়সিএনসি কম্পোনেন্ট বিশেষজ্ঞদের পুনর্নবীকরণ করা ইউনিটগুলি, যারা শিপিংয়ের আগে লাইভ স্পিন্ডল ড্রাইভ পরীক্ষার সরঞ্জামগুলিতে পরীক্ষা করে, একটি ব্যবহারিক বিকল্প প্রদান করে।মূল যোগ্যতা হ'ল সরবরাহকারী ডাইনামিক লোডের অধীনে পরীক্ষা করে কিনাশুধু পাওয়ার অন কন্টিনিউটি নয়।

ইউনিটের ইতিহাস যাই হোক না কেন, সঠিক ইনস্টলেশন এবং তারের পরিদর্শন উপাদানটির গুণমানের মতোই গুরুত্বপূর্ণ।অনেক "এনকোডার প্রতিস্থাপন" পরিস্থিতিতে কোন বোর্ড-স্তরের কাজ প্রয়োজন ছাড়া তারের বা সংযোগকারী পর্যায়ে সমাধান.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-9000-0500 এবং A20B-9000 সিরিজের অন্যান্য এনকোডার বোর্ড যেমন A20B-9000-0380 বা A20B-9000-0300 এর মধ্যে পার্থক্য কী?

A20B-9000 সিরিজের প্রতিটি বৈকল্পিক একটি নির্দিষ্ট FANUC স্পিন্ডল মোটর মডেল বা মোটর প্রজন্মের সাথে মেলে। উপসর্গ নম্বর (0500, 0380, 0300, ইত্যাদি)) নির্দিষ্ট নকশা সংশোধন এবং এটি জন্য calibrated হয় মোটর টাইপ চিহ্নিত করে. তারা একটি সাধারণ শারীরিক ধারণা ভাগ করে নেয় √ এনকোডার পিসিবি স্পিন্ডল মোটরের পিছনে মাউন্ট করা হয় √ তবে সেন্সিং জ্যামিতি, পালস আউটপুট এবং বৈদ্যুতিক ইন্টারফেসে আলাদা।একটি মোটর উপর ভুল বৈকল্পিক ব্যবহার ভুল গতি রিডিং ফলাফল হবে, স্পিন্ডল এলার্ম, বা নীরব গণনা ত্রুটি।সর্বদা মোটর নাম প্লেট বা মেশিনের অংশ তালিকা বিরুদ্ধে অংশ নম্বর নিশ্চিত পরিবর্তে শারীরিক ফিটমেন্ট কার্যকরী সামঞ্জস্য মানে অনুমান.

প্রশ্ন ২ঃ এই এনকোডার বোর্ডটি মেরামত করা যায়, নাকি একেবারে প্রতিস্থাপন করা দরকার?

উপাদান স্তরের মেরামত প্রযুক্তিগতভাবে সম্ভব এবং সঠিক সরঞ্জাম সহ বিশেষজ্ঞ সিএনসি মেরামত সংস্থাগুলি দ্বারা অনুশীলন করা হয়।সেন্সিং পিসিবি অপটিক্যাল বা চৌম্বকীয় সনাক্তকরণ সার্কিটে ব্যর্থতা ভোগ করতে পারে, সিগন্যাল কন্ডিশনার উপাদান, বা আউটপুট ড্রাইভার পর্যায় ০ যা সব নীতিগতভাবে মেরামতযোগ্য।রটার-স্ট্যাটার সম্পর্কের যান্ত্রিক নির্ভুলতা ইলেকট্রনিক্সের মতোই গুরুত্বপূর্ণ, তাই যে কোন মেরামত এছাড়াও যাচাই করতে হবে যে মাউন্ট হার্ডওয়্যার এবং রটার অবস্থা tolerances মধ্যে হয়। একটি স্পিন্ডল এনকোডার জন্য,যেখানে একটি সূক্ষ্ম গণনা ত্রুটি মেশিন উত্পাদিত অংশ বাস্তব মানের সমস্যা সৃষ্টি করে, মেরামতের পরে পরীক্ষায় কেবল স্ট্যাটিক বেঞ্চ পরীক্ষার পরিবর্তে প্রকৃত অপারেটিং গতিতে গতিশীল যাচাইকরণ অন্তর্ভুক্ত থাকতে হবে।

প্রশ্ন 3: মেশিনে একটি স্পিন্ডল এনকোডার অ্যালার্ম প্রদর্শিত হয়। আমি কিভাবে নিশ্চিত করব যে এটি এনকোডার বোর্ড এবং কেবল নয়?

এনকোডার বোর্ড স্পর্শ করার আগে ক্যাবল দিয়ে শুরু করুন। স্পিন্ডল এম্প্লিফায়ার প্রান্তে এনকোডার ক্যাবলটি সংযোগ বিচ্ছিন্ন করুন এবং জারা, বাঁকা পরিচিতি বা শীতল তরল অবশিষ্টাংশের জন্য সংযোগকারী পিনগুলি পরীক্ষা করুন।তারপর মটর এ এম্প্লিফায়ার সংযোগকারী এবং এনকোডার সংযোগকারী মধ্যে তারের ধারাবাহিকতা পরীক্ষা, বিশেষ করে intermittent জন্য খুঁজছেন shielded কন্ডাক্টর √ সবচেয়ে সাধারণ ক্যাবল ব্যর্থতা মোড. যদি ক্যাবল চেক আউট, এবং অ্যালার্ম একটি পরিচিত-ভাল প্রতিস্থাপন ক্যাবল সঙ্গে অব্যাহত,তারপর এনকোডার বোর্ড নিজেই সবচেয়ে সম্ভাব্য ত্রুটি. কিছু FANUC নিয়ন্ত্রণে, ডায়াগনস্টিক পৃষ্ঠাটি কাঁচা এনকোডার ফিডব্যাক ডেটা দেখায়; যদি এই ডেটা অনুপস্থিত থাকে বা একটি ভাল ক্যাবল সংযুক্ত থাকে তবে এনকোডার বোর্ডটি প্রায় নিশ্চিতভাবে ব্যর্থ হয়েছে।

প্রশ্ন ৪ঃ A20B-9000-0500 কি FANUC 0-সিরিজ এবং নতুন 16i/18i/0i সিরিজের উভয় কন্ট্রোলের সাথে সামঞ্জস্যপূর্ণ?

সামঞ্জস্যতাটি সরাসরি সিএনসি কন্ট্রোল সিরিজ দ্বারা নয়, ব্যবহারে থাকা স্পিন্ডল মোটর এবং স্পিন্ডল পরিবর্ধক দ্বারা নির্ধারিত হয়।এনকোডার বোর্ড স্পিন্ডল এম্প্লিফায়ারের সাথে ইন্টারফেস করে ️ যদি এম্প্লিফায়ারটি অপরিবর্তিত থাকে এবং মোটরটি অপরিবর্তিত থাকে, একটি ব্যর্থ A20B-9000-0500 একটি অভিন্ন ইউনিট সঙ্গে প্রতিস্থাপন স্বাভাবিক ফাংশন পুনরুদ্ধার করবে CNC নিয়ন্ত্রণ কোন প্রজন্মের আপস্ট্রিম অবস্থিত নির্বিশেষে।যন্ত্রপাতি পুনরায় নিয়ন্ত্রিত হলে বা একটি স্পিন্ডল এম্প্লিফায়ারকে অন্য প্রজন্মের ইউনিটের সাথে প্রতিস্থাপন করা হলে সামঞ্জস্যের প্রশ্নগুলি উত্থাপিত হয় , নতুন এম্প্লিফায়ারের এনকোডার ইন্টারফেসের প্রয়োজনীয়তাগুলি A20B-9000-0500-এর সাথে যাচাই করা উচিত।

প্রশ্ন ৫ঃ A20B-9000-0500 যদি তাৎক্ষণিকভাবে ইনস্টল করা যায় না তবে এটি কীভাবে সংরক্ষণ করা উচিত?

ইউনিটটিকে তার মূল অ্যান্টি-স্ট্যাটিক প্যাকেজিং বা সমতুল্য ইএসডি-সুরক্ষামূলক প্যাকেজিংয়ে, একটি পরিষ্কার, শুকনো পরিবেশে, স্থিতিশীল তাপমাত্রার সাথে, সরাসরি সূর্যালোক, আর্দ্রতা থেকে দূরে রাখুন,এবং কম্পনের উৎস. সেন্সিং পিসিবিতে ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের জন্য সংবেদনশীল উপাদান রয়েছে এবং রোটার উপাদান (যদি এটি একটি সমাবেশ হিসাবে অন্তর্ভুক্ত করা হয়) এমন প্রভাব দ্বারা ক্ষতিগ্রস্থ হতে পারে যা হাউজিংকে দৃশ্যমানভাবে চিহ্নিত করবে না।শক্তিশালী চৌম্বকীয় ক্ষেত্রের কাছাকাছি ইউনিট সংরক্ষণ এড়িয়ে চলুনবেশিরভাগ সিএনসি উপাদান বিশেষজ্ঞরা সর্বোত্তম নির্ভরযোগ্যতার জন্য স্টোরেজ থেকে অপসারণের 12-18 মাসের মধ্যে ইনস্টলেশন সুপারিশ করে;এই সময়ের পরে সংরক্ষিত ইউনিটগুলিকে একটি উৎপাদন মেশিনে ইনস্টল করার আগে কার্যকরীভাবে পরীক্ষা করা উচিত.

A20B-9000-0500 এনকোডার বোর্ডটি সঠিক FANUC স্পিন্ডল মোটর মডেলের সাথে মেলে। ইনস্টলেশনের আগে সর্বদা মোটর নাম প্লেট এবং মেশিন ডকুমেন্টেশনের সাথে সামঞ্জস্যতা যাচাই করুন।এনকোডার প্রতিস্থাপন মেশিন সম্পূর্ণরূপে লক করা এবং ঘূর্ণন মোটর পরিবেষ্টিত তাপমাত্রা শীতল সঙ্গে সম্পন্ন করা উচিত.
