FANUC A20B-8201-0081 | সিরিজ 0i-D মেইন পিসিবি — A20B-8201 হাই-ইন্টিগ্রেশন সিএনসি মাস্টার বোর্ড, FSSB সার্ভো ইন্টারফেস, জাপান অরিজিন

সংক্ষিপ্ত বিবরণ

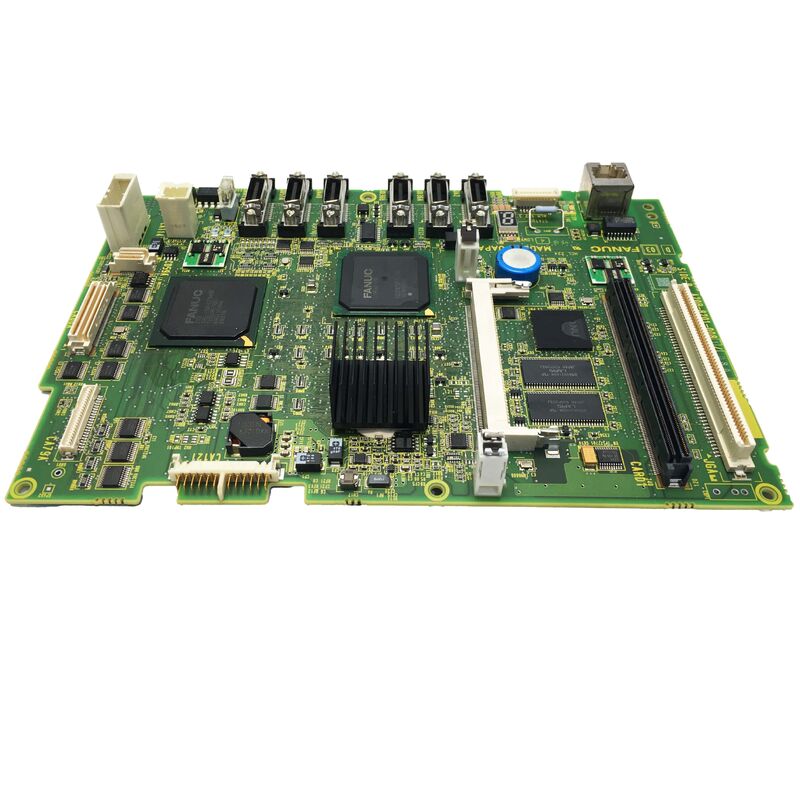

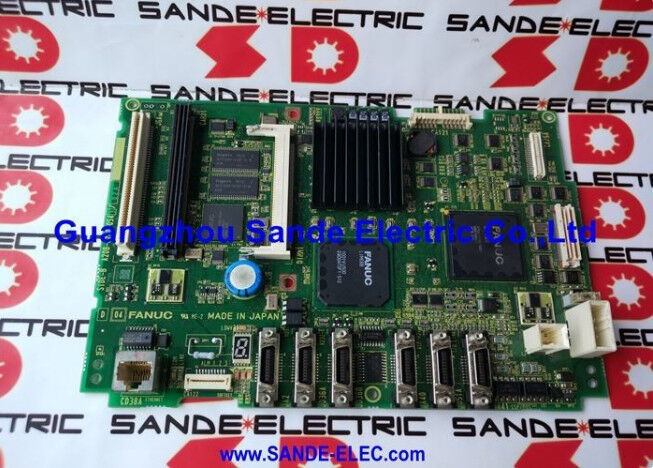

The FANUC A20B-8201-0081 হল FANUC সিরিজ 0i-D এর জন্য প্রধান প্রিন্টেড সার্কিট বোর্ড — সিএনসি জেনারেশন যা FANUC ডিজিটাল সার্ভো কন্ট্রোল, হাই-স্পিড ব্লক প্রসেসিং এবং উন্নত ইন্টারপোলেশন ক্ষমতা মিড-রেঞ্জ এবং কম্প্যাক্ট মেশিন টুল মার্কেটে নিয়ে আসার জন্য চালু করেছিল।

0i-D, 0i-C এর উপর একটি জেনারেশনাল ধাপ ছিল, যা FSSB সার্ভো কমিউনিকেশন ব্যান্ডউইথ, হাই-স্পিড ডাই-এন্ড-মোল্ড কাটিংয়ের জন্য দ্রুততর ব্লক প্রসেসিং, উন্নত স্পিন্ডেল সিঙ্ক্রোনাইজেশন এবং কম্প্যাক্ট সিএনসি লেদ এবং মেশিনিং সেন্টারগুলির স্পেস সীমাবদ্ধতার সাথে ফিট করার জন্য কন্ট্রোলারের আকার বজায় রেখে ইন্টিগ্রেটেড সেফটি ফাংশন নিয়ে এসেছিল।

A20B-8201 বোর্ড পরিবার FANUC এর মডুলার প্লাগ-ইন আর্কিটেকচার (সিরিজ 16/18 এবং পূর্ববর্তীগুলিতে ব্যবহৃত) থেকে হাই-ইন্টিগ্রেশন ডিজাইনের দিকে বিবর্তনকে প্রতিফলিত করে।

যেখানে পূর্ববর্তী প্রজন্মের কন্ট্রোলার চারটি বা পাঁচটি পৃথক প্লাগ-ইন সাব-বোর্ডে ফাংশন বিতরণ করতে পারে, A20B-8201-0081 কোর সিপিইউ, FSSB সার্ভো বাস ইন্টারফেস, স্পিন্ডেল সিরিয়াল কমিউনিকেশন চ্যানেল, অপারেটর প্যানেল ইন্টারফেস এবং একাধিক I/O সংযোগ একটি একক বোর্ডে একীভূত করে — কম্পোনেন্ট সংখ্যা, সম্ভাব্য ব্যর্থতার পয়েন্ট এবং কন্ট্রোলার ইলেকট্রনিক্সের দখল করা শারীরিক স্থান হ্রাস করে।

সিরিজ 0i-D কম্প্যাক্ট মেশিন টুল নির্মাতাদের জন্য 2010 এর দশকের সংজ্ঞায়িত সিএনসি হিসাবে ব্যাপকভাবে স্বীকৃত — এর ক্ষমতা, কম্প্যাক্টনেস এবং খরচ-কার্যকারিতার সমন্বয় এটিকে এশিয়া এবং ক্রমবর্ধমানভাবে ইউরোপ এবং উত্তর আমেরিকায় সিএনসি লেদ এবং 3-অক্ষ মেশিনিং সেন্টারগুলির জন্য প্রভাবশালী পছন্দ করে তুলেছে।

0i-D মেশিনের ইনস্টলড বেস তুলনামূলকভাবে বড়, যা A20B-8201-0081 বোর্ডগুলির জন্য টেকসই চাহিদা তৈরি করে কারণ ইনস্টল করা মেশিনগুলি পুরানো হয়ে যায় এবং রক্ষণাবেক্ষণের প্রয়োজন হয়।

মূল স্পেসিফিকেশন

0i-D জেনারেশন — কী এটিকে স্বতন্ত্র করে তোলে

0i-D এর 0i-C এর উপর উন্নতিগুলি তিনটি ক্ষেত্রে কেন্দ্রীভূত ছিল যা মেশিন টুল নির্মাতাদের জন্য সবচেয়ে গুরুত্বপূর্ণ ছিল: সার্ভো পারফরম্যান্স, প্রোগ্রাম প্রসেসিং স্পিড এবং সেফটি।

FSSB সার্ভো পারফরম্যান্স: 0i-D এর FSSB সার্ভো বাস 0i-C এর চেয়ে দ্রুততর কমিউনিকেশন সাইকেলে কাজ করে — সার্ভো কমান্ড রিফ্রেশ রেট বেশি, যা টাইট পজিশন লুপ ক্লোজার এবং উচ্চ ফিড রেটে ভালো ফলোয়িং পারফরম্যান্সের অনুমতি দেয়।

উচ্চ গতিতে জটিল কনট্যুর কাটিং করা মেশিন টুলগুলির জন্য, এর মানে হল মসৃণ সারফেস ফিনিশ এবং মেশিনের মুভমেন্টের মধ্যে ডিকসেলেরেট এবং রি-এক্সেলেরেট করার সময় কর্নার ট্রানজিশনে ভালো নির্ভুলতা।

প্রোগ্রাম প্রসেসিং: 0i-D এর সিপিইউ — A20B-8201-0081 বোর্ডের মাধ্যমে অ্যাক্সেস করা — এর পূর্বসূরীর চেয়ে উচ্চতর ব্লক প্রসেসিং রেট অর্জন করে।

এটি হাই-স্পিড মেশিনিং প্রোগ্রামগুলির জন্য প্রাসঙ্গিক যেখানে অনেক ছোট-সেগমেন্ট মুভ (সাধারণত 3D সারফেস ফিনিশিংয়ে) থাকে, যেখানে সিএনসিকে প্রতি মিনিটে হাজার হাজার ব্লক পড়তে, ডিকোড করতে এবং এক্সিকিউট করতে হয় যাতে অ্যাক্সিস প্রোগ্রাম করা মুভ থেকে বেরিয়ে না যায় এবং ক্ষণিকের জন্য স্থির না থাকে।

উচ্চতর ব্লক প্রসেসিং রেট এই "স্টার্ভিং" সমস্যা ছাড়াই জটিল কনট্যুরে উচ্চতর ফিড রেট করার অনুমতি দেয়।

পিএমসি এবং সেফটি ফাংশন: 0i-D এর ইন্টিগ্রেটেড পিএমসি প্রসেসর, প্রধান সিপিইউ বোর্ডের মাধ্যমে মেশিন টুল নির্মাতার ল্যাডার লজিক এক্সিকিউট করে, উন্নত স্ক্যান রেট এবং আরও উপলব্ধ পিএমসি মেমরি অন্তর্ভুক্ত করে। এছাড়াও, FANUC 0i-D জেনারেশনে সেফটি ফাংশন অপশন চালু করেছে — স্পিড এবং পজিশন মনিটরিং ফাংশন যা মেশিন গার্ডিং খোলা রেখে নিরাপদ রিডিউসড-স্পিড অপারেশনের অনুমতি দেয়, সম্পূর্ণ পৃথক সেফটি পিএলসি-র প্রয়োজন ছাড়াই।

A20B-8201-0081 প্রতিস্থাপন — গুরুত্বপূর্ণ প্রস্তুতিমূলক পদক্ষেপ

প্রধান বোর্ড প্রতিস্থাপন যেকোনো সিএনসি সিস্টেমে সর্বোচ্চ ঝুঁকিপূর্ণ রক্ষণাবেক্ষণ পদ্ধতি, এবং 0i-D এর ব্যতিক্রম নয়।

প্রক্রিয়া শুরু করার আগে অপর্যাপ্ত ব্যাকআপের ফলাফল প্যারামিটার পুনরায় প্রবেশ করার একটি বিকেল থেকে মেশিন পুনরায় যোগ্যতা অর্জনের সপ্তাহ পর্যন্ত হতে পারে — কী ডেটা হারিয়ে গেছে এবং ব্যাকআপ কপি বিদ্যমান ছিল কিনা তার উপর নির্ভর করে।

বোর্ড প্রতিস্থাপনের জন্য মেশিন পাওয়ার ডাউন করার আগে, নিম্নলিখিত ডেটাগুলি একটি বাহ্যিক মিডিয়ামে (মেমরি কার্ড, ইউএসবি, বা আরএস-232সি সংযোগ, মেশিনের এমডিআই ইউনিট কী সমর্থন করে তার উপর নির্ভর করে) ব্যাকআপ করতে হবে: সমস্ত সিএনসি প্যারামিটার, সিএনসি মেমরিতে সংরক্ষিত সমস্ত পার্ট প্রোগ্রাম, পিএমসি ল্যাডার প্রোগ্রাম এবং পিএমসি প্যারামিটার, সমস্ত টুল অফসেট এবং ওয়ার্ক কোঅর্ডিনেট ডেটা, এবং যেকোনো কাস্টম ম্যাক্রো প্রোগ্রাম বা ব্যবহারকারী-সংজ্ঞায়িত সাইকেল।

0i-D এর রক্ষণাবেক্ষণ ম্যানুয়াল প্রতিটি ডেটা বিভাগের জন্য সঠিক পদ্ধতি সরবরাহ করে।

0i-D সিস্টেমের এসআরএএম ব্যাকআপ ব্যাটারি, যা পাওয়ার-অফের সময় সিএনসি মেমরি চালু রাখে, পদ্ধতি শুরু করার আগে অবশিষ্ট চার্জের জন্য পরীক্ষা করা উচিত।

একটি ব্যাটারি যা শেষ হওয়ার কাছাকাছি, বোর্ড প্রতিস্থাপনের জন্য প্রয়োজনীয় সংক্ষিপ্ত পাওয়ার-ডাউন চলাকালীনও ডেটা হারাতে পারে।

A20B-8201-0081 প্রতিস্থাপন বোর্ড ইনস্টল করার পরে, সমস্ত ব্যাকআপ করা ডেটা সঠিক ক্রমে পুনরুদ্ধার করতে হবে — প্রথমে প্যারামিটার (কোন অ্যাক্সিস মুভমেন্টের আগে), তারপর পিএমসি ডেটা, তারপর প্রোগ্রাম এবং অফসেট। মেশিনটিকে অবশ্যই হোম পজিশনে ফিরিয়ে আনতে হবে এবং উৎপাদনের জন্য ফিরিয়ে আনার আগে অ্যাক্সিস নির্ভুলতার জন্য যাচাই করতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সিএনসি চালু হয় কিন্তু একটি সিস্টেম অ্যালার্মে থেমে যায় এবং বুট স্ক্রিনের পরে আর এগোয় না। এটি কি একটি মেইন বোর্ড ফল্ট?

একটি বুট-টাইম সিস্টেম অ্যালার্ম বিভিন্ন উৎস থেকে উদ্ভূত হতে পারে — সবসময় মেইন বোর্ড নয়। প্রথমে মেইন বোর্ডের মুখের এলইডি ডায়াগনস্টিক ডিসপ্লে পরীক্ষা করুন: এলইডি অ্যারে একটি কোড দেখায় যা বুট করার সময় কোন সাবসিস্টেমের সেলফ-টেস্ট ব্যর্থ হয়েছে তা সনাক্ত করে।

এই পর্যায়ে সাধারণ নন-বোর্ড কারণগুলির মধ্যে রয়েছে: এসআরএএম ব্যাটারি শেষ হয়ে গেছে (মেমরি করাপশন অ্যালার্মের কারণ), FROM মডিউলের একটি চেকসাম ত্রুটি আছে, বা সার্ভো অ্যামপ্লিফায়ারগুলির সাথে FSSB কমিউনিকেশন লিঙ্ক স্থাপন করতে ব্যর্থ হয়েছে।

বোর্ড নিজেই ব্যর্থ হয়েছে এই সিদ্ধান্তে আসার আগে এই পরীক্ষাগুলি শেষ করুন। যদি এলইডি অ্যারে একটি প্রসেসর বা ইন্টারনাল বাস অ্যালার্ম দেখায়, তবে মেইন বোর্ড সঠিক প্রতিস্থাপন লক্ষ্য।

প্রশ্ন ২: A20B-8201-0081 কি সিরিজ 0i-C কন্ট্রোলার আপগ্রেড করতে ব্যবহার করা যেতে পারে?

না। A20B-8201-0081 বিশেষভাবে 0i-D হার্ডওয়্যার প্ল্যাটফর্মের জন্য ডিজাইন করা হয়েছে — চ্যাসিস, ব্যাকপ্লেন কানেক্টর পিনআউট এবং সাপোর্টিং হার্ডওয়্যার (পাওয়ার সাপ্লাই, অ্যাক্সিস কার্ড, অপারেটর প্যানেল) 0i-C জেনারেশন থেকে ভিন্ন। সফটওয়্যার আর্কিটেকচারও ভিন্ন।

এই দুটি জেনারেশন মেইন বোর্ড স্তরে ক্রস-কম্প্যাটিবল নয়।

প্রশ্ন ৩: নতুন বা সংস্কার করা A20B-8201-0081-এ কী ডেটা সংরক্ষিত থাকে?

একটি নতুন বা সংস্কার করা বোর্ড হয় খালি মেমরি (সম্পূর্ণ প্যারামিটার এবং প্রোগ্রাম লোড করার প্রয়োজন) অথবা একটি জেনেরিক FANUC ফ্যাক্টরি ডিফল্ট কনফিগারেশন সহ আসে। কোনো অবস্থাই নির্দিষ্ট মেশিনের কনফিগারেশনের সাথে মেলে না।

সমস্ত সিএনসি প্যারামিটার, অপশন রেজিস্ট্রেশন, পিএমসি ল্যাডার এবং প্রোগ্রাম ডেটা বোর্ড অপসারণের আগে তৈরি করা ব্যাকআপ থেকে লোড করতে হবে।

এটি প্রত্যাশিত এবং স্বাভাবিক — গুরুত্বপূর্ণ বিষয় হল প্রক্রিয়া শুরু হওয়ার আগে একটি সম্পূর্ণ এবং বর্তমান ব্যাকআপ থাকা।

প্রশ্ন ৪: মেশিনটি একটি সিএনসি লেদ যার সি-অ্যাক্সিস এবং লাইভ টুলেরিং আছে। A20B-8201-0081 কি এই কনফিগারেশন সমর্থন করে?

হ্যাঁ। 0i-D মাল্টি-অ্যাক্সিস কনফিগারেশন সমর্থন করে যার মধ্যে সি-অ্যাক্সিস (স্পিন্ডেল একটি নিয়ন্ত্রিত সিএনসি অ্যাক্সিস হিসাবে), লেথে Y-অ্যাক্সিস, এবং সিমালটেনিয়াস মাল্টি-স্পিন্ডেল কনফিগারেশন, সিস্টেমে রেজিস্টার করা সফটওয়্যার অপশনের উপর নির্ভর করে।

এই অপশনগুলি মেইন বোর্ডে ইনস্টল করা FROM সফটওয়্যার এবং সিস্টেমের জন্য FANUC অপশন রেজিস্ট্রেশনে সংজ্ঞায়িত করা হয়। এগিয়ে যাওয়ার আগে প্রতিস্থাপন বোর্ডের সফটওয়্যার সংস্করণ এবং অপশন রেজিস্ট্রেশন মূল সিস্টেমের সাথে মেলে কিনা তা নিশ্চিত করুন।

FANUC সিস্টেমে অপশন রেজিস্ট্রেশন হার্ডওয়্যার কনফিগারেশনের সাথে যুক্ত এবং মেইন বোর্ড প্রতিস্থাপনের পরে পুনরায় রেজিস্টার করতে হবে।

প্রশ্ন ৫: সঠিক ESD সতর্কতা ছাড়াই A20B-8201-0081 হ্যান্ডেল করার ঝুঁকি কী?

বোর্ডে একাধিক হাই-ডেনসিটি সিএমওএস ইন্টিগ্রেটেড সার্কিট রয়েছে যা ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের প্রতি সংবেদনশীল।

ESD ক্ষতি বিশেষভাবে সূক্ষ্ম কারণ এটি প্রায়শই সুপ্ত ব্যর্থতা তৈরি করে — বোর্ড ইনস্টলেশনের পরে কাজ করে বলে মনে হয়, কিন্তু কয়েক সপ্তাহ বা মাস পরে অকাল ব্যর্থ হয় কারণ উপাদানগুলিতে জাংশন ব্রেকডাউন ভোল্টেজ হ্রাস পায় যা চাপযুক্ত ছিল কিন্তু অবিলম্বে ধ্বংস হয়নি।

সর্বদা একটি ইয়ার্ডেড রিস্ট স্ট্র্যাপ পরে একটি ESD-নিরাপদ কাজের পৃষ্ঠে বোর্ড হ্যান্ডেল করুন, বোর্ডটি ইনস্টলেশনের মুহূর্ত পর্যন্ত এর অ্যান্টিস্ট্যাটিক ব্যাগে রাখুন। প্রতিস্থাপন বোর্ডটি প্রয়োজন না হওয়া পর্যন্ত এর অ্যান্টিস্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করা উচিত।
