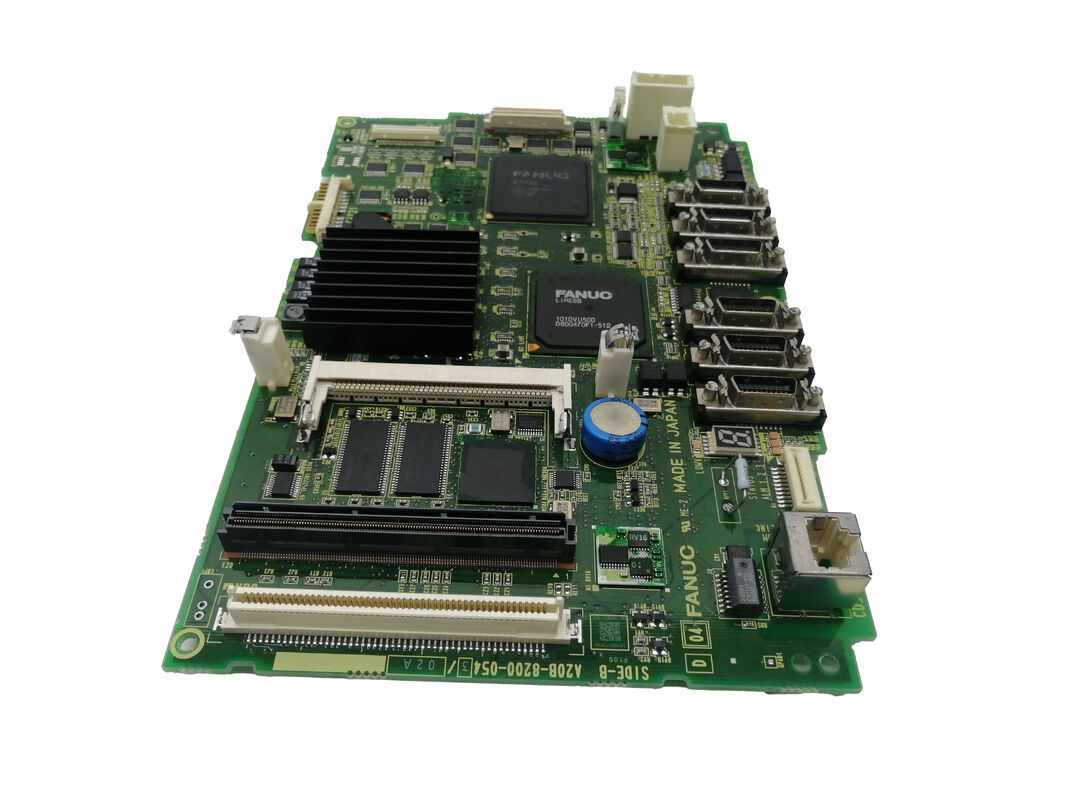

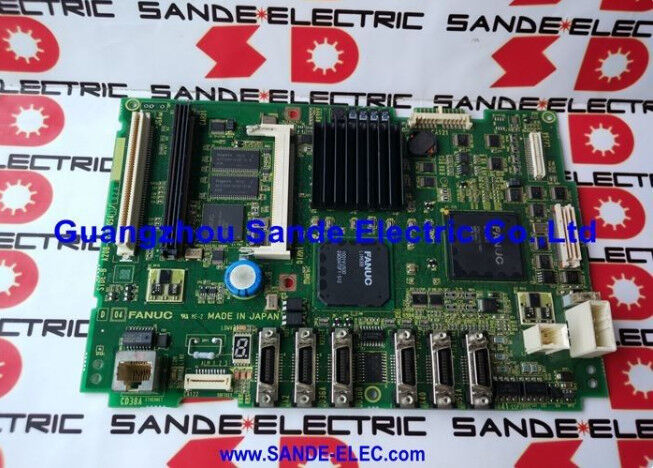

A20B-8200-0849 Fanuc PCB বোর্ড A20B82000849 A2OB-82OO-O849

FANUC A20B-8200-0849∙ সিরিজ 0i-D প্রধান PCB A5 ∙ সর্বশেষ হার্ডওয়্যার সংশোধন 0i-MD / 0i-TD সিএনসি কন্ট্রোলার, A20B-8200 সিরিজ, জাপান মূল

পার্ট নম্বরঃA20B-8200-0849

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

প্রোডাক্ট বিভাগঃপিসিবি √ প্রধান সিপিইউ বোর্ড (মাদারবোর্ড)

সিরিজ:A20B-8200 FANUC সিরিজ 0i-D সিএনসি প্রধান নিয়ন্ত্রণ PCB পরিবার

সংক্ষিপ্ত বিবরণ

দ্যFANUC A20B-8200-0849FANUC সিরিজ 0i-D CNC কন্ট্রোলারগুলির জন্য প্রধান বোর্ডের A5 হার্ডওয়্যার সংশোধন। A20B-8200 প্রধান বোর্ড পরিবারের মধ্যে,FANUC উপাদান স্পেসিফিকেশন আপডেট এবং পণ্যের জীবনকাল জুড়ে বোর্ড নির্ভরযোগ্যতা উন্নত হিসাবে 0i-D প্রজন্মের ধারাবাহিক হার্ডওয়্যার সংশোধন স্তর মাধ্যমে গিয়েছিলাম.

A1 সংশোধন (A20B-8200-0541) মূল ছিল।

A3 অনুসরণ করে (A20B-8200-0847) । A5 (A20B-8200-0849) হল 0i-D প্রধান বোর্ড লাইনের সর্বশেষ সংশোধন,0i-D সিএনসি সফটওয়্যারের সাথে সম্পূর্ণ কার্যকরী সামঞ্জস্য বজায় রেখে সর্বশেষতম উপাদান নির্বাচন অন্তর্ভুক্ত করে.

0i-D হল FANUC-এর ভলিউম মেইনস্ট্রিম CNC ∙ শত শত হাজার টার্ন, মেশিনিং সেন্টার, মিলিং মেশিন,২০০০ এবং ২০১০-এর দশকে প্রধান যন্ত্রপাতি নির্মাতাদের দ্বারা উত্পাদিত মাল্টি-ফাংশন যন্ত্রপাতি.

প্রতিটি 0i-D মেশিন, এটি একটি দুই অক্ষের টার্ন বা একটি চার অক্ষের মেশিনিং সেন্টার চালায় কিনা তা নির্বিশেষে, CNC সিস্টেম সফটওয়্যার চালানোর জন্য তার প্রধান বোর্ডের উপর নির্ভর করে,FSSB এর মাধ্যমে সার্ভো এম্প্লিফায়ারগুলির সাথে যোগাযোগ করুন, সিরিয়াল ইন্টারফেসের মাধ্যমে স্পিন্ডল নিয়ন্ত্রণ করুন, I/O লিঙ্কের মাধ্যমে মেশিন I/O পরিচালনা করুন এবং অপারেটর প্যানেল প্রদর্শন চালান।

A5 বোর্ড পূর্ববর্তী A1 এবং A3 সংশোধনগুলির সাথে একইভাবে এই সমস্ত ফাংশন সম্পাদন করে।

মেশিনের সফটওয়্যার দৃষ্টিকোণ থেকে, হার্ডওয়্যার সংশোধনগুলির মধ্যে কোনও পার্থক্য দৃশ্যমান নয়। রক্ষণাবেক্ষণ প্রকৌশলী জন্য, A5 এর গুরুত্ব ব্যবহারিকঃযখন 0i-D মেশিনের জন্য একটি প্রতিস্থাপন প্রধান বোর্ড সরবরাহ করা হয়, A5 হল বর্তমান সংশোধিত সংস্করণ এবং পূর্ববর্তী 0i-D প্রধান বোর্ড সংশোধনের জন্য উপযুক্ত প্রতিস্থাপন।

মূল বৈশিষ্ট্যাবলী

0i-D প্রধান বোর্ড পরিবারের হার্ডওয়্যার সংশোধন

A20B-8200 প্রধান বোর্ডের সংশোধনের ক্রম বোঝা উভয়ই সংগ্রহ এবং ত্রুটি নির্ণয়ের ক্ষেত্রে সহায়তা করে।

A1 সংশোধন (A20B-8200-0541):মূল 0i-D প্রধান বোর্ড হার্ডওয়্যার. এই নিয়ামক প্রজন্মের প্রথম বছরগুলিতে উত্পাদিত 0i-D মেশিনে পাওয়া যায়.

A3 সংশোধন (A20B-8200-0847):দ্বিতীয় প্রজন্মের হার্ডওয়্যার আপডেট। উপাদান পরিবর্তন উন্নত তাপীয় কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা।

A5 সংশোধন (A20B-8200-0849):বর্তমান হার্ডওয়্যার প্রজন্ম। 0i-D প্ল্যাটফর্মের জন্য FANUC এর সর্বশেষ উপাদান নির্বাচন প্রতিনিধিত্ব করে। A5 সমস্ত পূর্ববর্তী 0i-D প্রধান বোর্ড সংশোধনগুলির জন্য প্রস্তাবিত প্রতিস্থাপন।

তিনটি ক্ষেত্রেই, FROM মডিউলে লোড করা CNC সফটওয়্যারটি একই, এবং SRAM-এ মেশিনের পরামিতিগুলি সরাসরি সামঞ্জস্যপূর্ণ।

একটি A5 বোর্ড একটি A1 বোর্ড সঙ্গে মূলত সজ্জিত একটি মেশিনে ইনস্টল করা হয়, একই FROM/SRAM মডিউল এবং পরামিতি সঙ্গে,মেশিনের নিয়ন্ত্রণ সফটওয়্যার দৃষ্টিকোণ থেকে মূল হার্ডওয়্যার ঠিক মত আচরণ.

0i-D প্রধান বোর্ড কি নিয়ন্ত্রণ করে

প্রধান বোর্ড হল 0i-D কন্ট্রোলারের সবচেয়ে গুরুত্বপূর্ণ একক উপাদান। এটি পরিচালনা করেঃ

এফএসএসবি সার্ভো কমিউনিকেশন।সমস্ত সার্ভো এম্প্লিফায়ার ∙ এক্স, ওয়াই, জেড, বা ঘূর্ণন অক্ষ চালিত কিনা ∙ এফএসএসবি অপটিক্যাল ফাইবার বাসের মাধ্যমে প্রধান বোর্ডের সাথে যোগাযোগ করে। অবস্থান কমান্ড, গতি প্রতিক্রিয়া,এবং সার্ভো অ্যালার্ম ডেটা এই লিঙ্ক উপর সব ভ্রমণ.

প্রধান বোর্ডে একটি ব্যর্থ FSSB সার্কিট পাওয়ার-আপ এ তাত্ক্ষণিক অক্ষ বিপদাশঙ্কা কোড উত্পাদন করে।

সিরিয়াল স্পিন্ডল।স্পিন্ডল এম্প্লিফায়ার (আলফা আই এসপিএম বা বিটা আই এসপিএম) সিরিয়াল স্পিন্ডল ইন্টারফেসের মাধ্যমে গতির কমান্ড এবং অবস্থান ডেটা গ্রহণ করে (JA7A সংযোগকারী) ।

স্পিন্ডল ওরিয়েন্টেশন, স্ট্রিপ ট্যাপিং সিঙ্ক্রোনাইজেশন এবং সি-অক্ষ নিয়ন্ত্রণ এই লিঙ্কের উপর নির্ভর করে।

I/O লিংক.মেশিন I/O ️ সীমাবদ্ধ সুইচ, দরজা interlock, টুল সেটার্স, শীতল তরল নিয়ন্ত্রণ, প্যালেট চেঞ্জার ️ প্রধান বোর্ডে JD51A এ সমাপ্ত I/O লিংক সিরিয়াল বাস মাধ্যমে সংযোগ করে।

I/O লিঙ্ক চেইন মেশিনের চারপাশে বিতরণ I/O মডিউল পর্যন্ত বিস্তৃত।

এমবেডেড ইথারনেট।0i-D এর অন্তর্নির্মিত ইথারনেট পোর্ট (DNC অপারেশন, MTConnect ডেটা সংগ্রহ, বা FOCAS2 রিমোট মনিটরিং এর জন্য) প্রধান বোর্ডে সংহত করা হয়।

স্ট্যান্ডার্ড ইথারনেট সংযোগের জন্য কোন পৃথক যোগাযোগ বিকল্প কার্ডের প্রয়োজন হয় না।

অপারেটর প্যানেল এবং ডিসপ্লে।প্রধান বোর্ডটি এমডিআই কীবোর্ড ইন্টারফেস এবং সিএনসির ডিসপ্লে আউটপুটটিকে তার ডিসপ্লে সংযোগকারীর মাধ্যমে চালিত করে, যা সাধারণত 0i-D মেশিনে লাগানো 7.2-ইঞ্চি এবং 8.4-ইঞ্চি এলসিডি ইউনিটগুলিকে সমর্থন করে।

প্রতিস্থাপন পদ্ধতি

A20B-8200-0849 প্রতিস্থাপন FANUC এর স্ট্যান্ডার্ড 0i-D প্রধান বোর্ড পদ্ধতি অনুসরণ করেঃ

ধাপ ১ঃ এসআরএমের ব্যাকআপ।বোর্ড অপসারণের আগে, সিএনসি বুট স্ক্রিনের মাধ্যমে একটি সম্পূর্ণ ব্যাকআপ চালান। RS-232C এর মাধ্যমে FANUC মেমরি কার্ড বা পিসিতে সংরক্ষণ করুন।

ব্যাকআপটি সমস্ত পরামিতি, পিএমসি সিঁড়ি, সরঞ্জাম ডেটা, কাজের সমন্বয় এবং সঞ্চিত অংশ প্রোগ্রামগুলি ক্যাপচার করে।

ধাপ ২ ∙ মডিউল ইনভেন্টরি।মূল বোর্ডে কোন প্লাগ-ইন মডিউল রয়েছে তা লক্ষ্য করুন।

এই মডিউলগুলি - অক্ষ নিয়ন্ত্রণ কার্ড, FROM / SRAM মডিউল, কোনও বিকল্প কার্ড - নতুন A5 বোর্ডে স্থানান্তর।

ধাপ ৩ ️ শারীরিক বিনিময়।পাওয়ার বন্ধ করুন, ক্যাপাসিটার স্রাবের জন্য অপেক্ষা করুন, মূল বোর্ড থেকে মডিউলগুলি সরিয়ে নিন, এ 5 বোর্ডে ইনস্টল করুন, এ 5 বোর্ড ইনস্টল করুন।

ধাপ ৪ঃ SRAM পুনরুদ্ধার করুন।বুট মোডে বুট করুন, SRAM ব্যাকআপটি ব্যাকআপ মিডিয়া থেকে লোড করুন। সমস্ত ডেটা উপস্থিত আছে তা নিশ্চিত করুন।

ধাপ ৫ ✓ কার্যকরী পরীক্ষা।স্বাভাবিক পাওয়ার-আপ, সমস্ত অক্ষ প্রস্তুত, স্পিন্ডল প্রস্তুত, PMC কার্যকর, I/O অবস্থা সঠিক।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: একটি 0i-D মেশিনে মূল A1 প্রধান বোর্ড (A20B-8200-0541) রয়েছে। A5 (A20B-8200-0849) এটি সরাসরি প্রতিস্থাপন করতে পারে?

হ্যাঁ. A5 হল সমস্ত পূর্ববর্তী 0i-D প্রধান বোর্ড সংশোধনগুলির বর্তমান প্রতিস্থাপন। A1 বোর্ড থেকে সমস্ত প্লাগ-ইন মডিউল সরাসরি A5 বোর্ডে ইনস্টল করা হয়।

A1 মেশিন থেকে ব্যাক আপ করা SRAM ডেটা A5 বোর্ডে পরিবর্তন ছাড়াই পুনরুদ্ধার করে।

পুনরুদ্ধারের পরে, মেশিনটি একইভাবে কাজ করে।

প্রশ্ন 2: A20B-8200-0849 ইনস্টল করার পরে, CNC স্টার্টআপে "SR" অ্যালার্ম দেখায়। এটি কী নির্দেশ করে?

প্রধান বোর্ড প্রতিস্থাপনের পরে প্রথম স্টার্টআপের সময় এসআর-সিরিজের অ্যালার্মগুলি এসআরএমের ডেটা সমস্যাগুলি নির্দেশ করে either হয় পুনরুদ্ধারটি অসম্পূর্ণ ছিল, ব্যাকআপ ফাইলটি দূষিত হয়েছে, বা পুনরুদ্ধার প্রক্রিয়াটি বিঘ্নিত হয়েছিল।বুট মেনু থেকে আবার SRAM পুনরুদ্ধার করার চেষ্টা করুন.

যদি ব্যাকআপ ফাইলটি সঠিকভাবে নিশ্চিত করা হয় এবং পুনরুদ্ধারটি ত্রুটি ছাড়াই সম্পন্ন হয় তবে এসআর অ্যালার্মটি সাফ করা উচিত। যদি বোর্ডটি অপসারণের আগে কোনও ব্যাকআপ নেওয়া না হয়,SRAM এর বিষয়বস্তু কারখানার ডিফল্ট হবে এবং সমস্ত মেশিন নির্দিষ্ট পরামিতি পুনরায় প্রবেশ করা আবশ্যক.

প্রশ্ন 3: A20B-8200-0849 ইনস্টল করার পরে FSSB এলার্মটি প্রদর্শিত হয়, যদিও সমস্ত সার্ভো এম্প্লিফায়ারগুলি চালিত হয়। প্রথমে কী পরীক্ষা করা উচিত?

প্রধান বোর্ড প্রতিস্থাপনের পরপরই এফএসএসবি এলার্মের সবচেয়ে সাধারণ কারণ হল একটি ব্যাহত এফএসএসবি ফাইবার অপটিক্যাল ক্যাবল। বোর্ড হ্যান্ডলিংয়ের সময়,প্রধান বোর্ডের COP10A সংযোগকারীগুলির ফাইবার ক্যাবলগুলি ফ্রিজ করা হতে পারে বা ফাইবারের শেষের দিকে দূষিত হতে পারে.

প্রধান বোর্ডে প্রতিটি এফএসএসবি ফাইবার সংযোগ পরীক্ষা করুন ️ নিশ্চিত করুন যে প্রতিটি সম্পূর্ণরূপে সন্নিবেশ করা হয়েছে এবং লক করা হয়েছে। কোনও দূষণ দৃশ্যমান হলে শুকনো ফ্লিট-মুক্ত টয়লেট দিয়ে ফাইবারের শেষের মুখগুলি পরিষ্কার করুন।

প্রশ্ন ৪ঃ A20B-8200-0849 কি 0i-F মেশিনে ব্যবহার করা যায়?

নং. ০আই-ডি (এ২০বি-৮২০০ প্রধান বোর্ড পরিবার) এবং ০আই-এফ (একটি ভিন্ন প্রধান বোর্ড পরিবার) হ'ল বিভিন্ন হার্ডওয়্যার আর্কিটেকচার সহ পৃথক নিয়ামক প্রজন্ম।

A20B-8200-0849 বিশেষভাবে 0i-D প্রজন্মের জন্য। 0i-F এর নিজস্ব প্রধান বোর্ডের প্রয়োজন, যা 0i-D হার্ডওয়্যারের সাথে ক্রস-সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন: মেরামতের প্রকৌশলীর দৃষ্টিভঙ্গি থেকে A5 হার্ডওয়্যার সংশোধনটি A1 থেকে কীভাবে আলাদা?

কার্যকরী দৃষ্টিকোণ থেকে, A5 একই সফটওয়্যার চালায় এবং A1 এর মতো একই পেরিফেরিয়াল হার্ডওয়্যারের সাথে একইভাবে ইন্টারফেস করে।

একটি শারীরিক দৃষ্টিকোণ থেকে, কিছু সংযোগকারী অবস্থান, উপাদান স্থান, বা ছোট বোর্ড বিন্যাস বিবরণ সংশোধন মধ্যে ভিন্ন হতে পারে,সুতরাং মূল A1 বোর্ড থেকে ইনস্টলেশন ছবি A5 ইনস্টলেশন জন্য একমাত্র রেফারেন্স হিসাবে ব্যবহার করা উচিত নয় .

পরামিতি এবং ডেটা সামঞ্জস্য সম্পূর্ণঃ A1 এর সাথে A5 প্রতিস্থাপন করার সময় মেশিনের পরামিতিগুলিতে কোনও পরিবর্তন প্রয়োজন হয় না।
