FANUC A20B-8200-0360 | ৪-অক্ষ সার্ভো কন্ট্রোল মডিউল — FANUC 0i-C CNC

0i-C প্ল্যাটফর্মে ৪-অক্ষ সার্ভো কন্ট্রোল

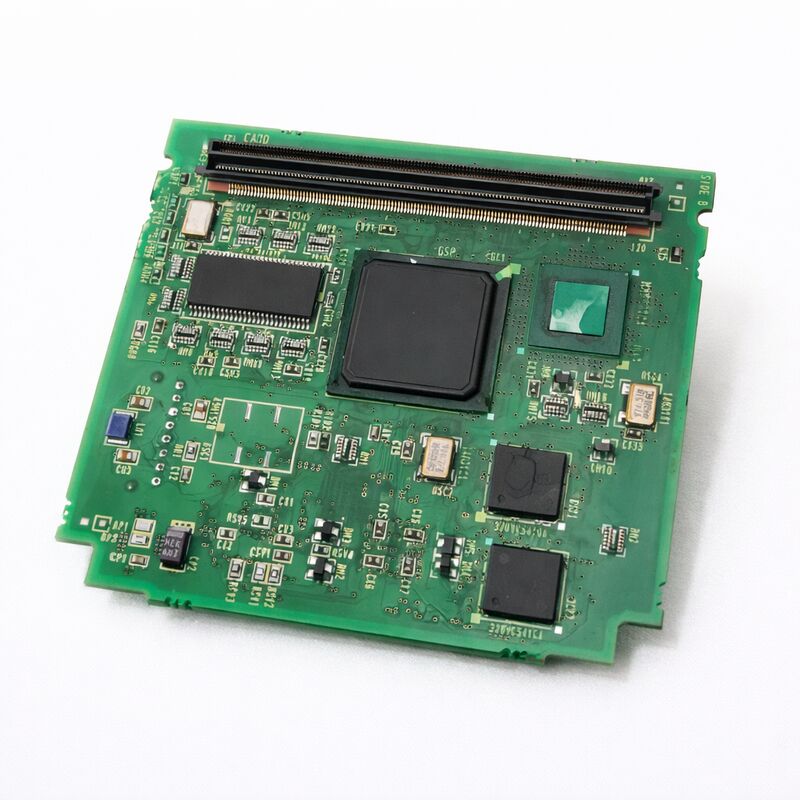

A20B-8200-0360 হল FANUC-এর 0i-C CNC প্ল্যাটফর্মের জন্য ৪-অক্ষ সার্ভো কন্ট্রোল মডিউল — এটি সেই PCB যা 0i-C কন্ট্রোল ইউনিটের মধ্যে চারটি পর্যন্ত নিয়ন্ত্রিত অক্ষের জন্য সার্ভো অক্ষ কমান্ড আউটপুট এবং ফিডব্যাক প্রক্রিয়াকরণ পরিচালনা করে। 0i-C-এর অভ্যন্তরীণ স্থাপত্যে, এই মডিউলটি প্রধান CPU বোর্ড এবং সার্ভো অ্যামপ্লিফায়ার সিস্টেমের মধ্যে অবস্থান করে: এটি CNC ইন্টারপোলেশন পর্যায় থেকে অক্ষের নড়াচড়ার কমান্ড প্রক্রিয়া করে এবং ড্রাইভ সিস্টেমের সাথে সার্ভো যোগাযোগের ইন্টারফেস পরিচালনা করে।

৪-অক্ষ পদবি মডিউলটির কার্যকরী ক্ষমতা নির্ধারণ করে এবং এটি প্রতিস্থাপনের জন্য প্রাথমিক সামঞ্জস্যতা যাচাইকরণ বিন্দু। একই A20B-8200 পরিবারের মধ্যে একটি ভিন্ন অক্ষ সংখ্যা সহ একটি ভিন্ন সার্ভো মডিউল — যেমন একটি ২-অক্ষ বা ৩-অক্ষ সংস্করণ — কন্ট্রোলের অক্ষ স্থাপত্যে একটি ভিন্ন অবস্থান পূরণ করে এবং CNC কনফিগারেশন পরিবর্তন ছাড়া প্রতিস্থাপন করা যায় না। প্রতিস্থাপনের জন্য সোর্সিং করার আগে লেবেল থেকে ইনস্টল করা মডিউলটি ৪-অক্ষ নির্দিষ্ট করে কিনা তা নিশ্চিত করুন।

মূল স্পেসিফিকেশন

0i-C প্রসঙ্গ

FANUC 0i-C ছিল FANUC-এর কমপ্যাক্ট CNC প্ল্যাটফর্ম যা সম্পূর্ণ ডিজিটাল সার্ভো এবং FSSB যোগাযোগকে সাশ্রয়ী প্যাকেজে ছোট থেকে মাঝারি CNC মেশিন টুলের জন্য চালু করেছিল। 0i-C কন্ট্রোল হার্ডওয়্যার এখনও ২০০০ এবং ২০১০ দশকের প্রথম দিকে তৈরি হওয়া প্রচুর সংখ্যক সক্রিয় CNC লেদ, মেশিনিং সেন্টার এবং মিল-টার্ন মেশিনে পাওয়া যায়।

যখন 0i-C-এর সার্ভো কন্ট্রোল মডিউলটিতে ত্রুটি দেখা দেয়, তখন প্রভাবিত অক্ষগুলি নিয়ন্ত্রণ হারায় — CNC সাধারণত সার্ভো যোগাযোগ বা FSSB অ্যালার্ম তৈরি করে যা এই মডিউলের মাধ্যমে রুট করা অক্ষগুলিতে দেখা যায়।

ফার্মওয়্যার নোট

A20B-8200-0360-এর জন্য পরিষেবা তালিকাগুলি উল্লেখ করে যে ফার্মওয়্যার বা সিরিজ নির্বাচন প্রতিস্থাপনের জন্য প্রাসঙ্গিক হতে পারে। মডিউলটিতে 0i-C প্ল্যাটফর্মের সংশোধন বা অক্ষ কনফিগারেশনের জন্য নির্দিষ্ট ফার্মওয়্যার থাকতে পারে। প্রতিস্থাপন লাগানোর আগে, সরবরাহকারীর সাথে নিশ্চিত করুন যে মডিউলের ফার্মওয়্যার মেশিনে ইনস্টল করা নির্দিষ্ট 0i-C কন্ট্রোল সংস্করণের সাথে সামঞ্জস্যপূর্ণ।

যদি মেশিনটি মূল বিল্ডের পর থেকে একটি সফ্টওয়্যার আপডেট করে থাকে তবে এটি বিশেষভাবে প্রাসঙ্গিক।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ৪-অক্ষ পদবি বাস্তবে কী বোঝায়?

এর মানে হল এই মডিউলটি চারটি মেশিন অক্ষের সার্ভো যোগাযোগ একই সাথে নিয়ন্ত্রণ করে। একটি সাধারণ 0i-C মেশিনিং সেন্টারে, এই চারটি অক্ষ X, Y, Z এবং একটি চতুর্থ অক্ষের (যেমন একটি চতুর্থ রৈখিক বা ঘূর্ণমান অক্ষ) সাথে সঙ্গতিপূর্ণ। মডিউলটি একই সাথে চারটি অক্ষের জন্য অক্ষ কমান্ড বিতরণ এবং অবস্থান ফিডব্যাক প্রক্রিয়াকরণ পরিচালনা করে। A20B-8200 সিরিজের একটি ভিন্ন অক্ষ-গণনা সংস্করণ CNC অক্ষ কনফিগারেশন পরিবর্তন ছাড়া প্রতিস্থাপনযোগ্য নয়।

প্রশ্ন ২: কোন লক্ষণগুলি নির্দেশ করে যে এই মডিউলটি ব্যর্থ হয়েছে?

একাধিক অক্ষকে একই সাথে প্রভাবিত করে এমন সার্ভো বা FSSB যোগাযোগ অ্যালার্ম — বিশেষ করে এই মডিউলের মাধ্যমে রুট করা চারটি অক্ষই — এটি একটি বৈশিষ্ট্যপূর্ণ ব্যর্থতার ধরণ। যদি একটি একক অক্ষ ত্রুটিপূর্ণ হয় যখন অন্যগুলি স্বাভাবিক থাকে, তবে ত্রুটিটি সম্ভবত নির্দিষ্ট অক্ষের অ্যামপ্লিফায়ার, মোটর বা এনকোডার ক্যাবলে রয়েছে। পাওয়ার-আপের সময় চারটি অক্ষের একই সাথে নিয়ন্ত্রণ হারানো, তারের ত্রুটি ছাড়াই, সার্ভো কন্ট্রোল মডিউলের দিকে নির্দেশ করে।

প্রশ্ন ৩: A20B-8200-0360 প্রতিস্থাপনের জন্য কি CNC প্যারামিটার পরিবর্তনের প্রয়োজন?

একই রকম ৪-অক্ষ প্রতিস্থাপনের জন্য, যেখানে ফার্মওয়্যার একই রকম, সাধারণত কোনও অক্ষ প্যারামিটার পরিবর্তনের প্রয়োজন হয় না — সার্ভো প্যারামিটার এবং মোটর প্রকার সেটিংস CNC-এর SRAM মেমরিতে সংরক্ষিত থাকে এবং মডিউল পরিবর্তনের দ্বারা প্রভাবিত হয় না। যদি প্রতিস্থাপনে একটি ভিন্ন ফার্মওয়্যার সংস্করণ থাকে, তবে অতিরিক্ত কমিশনং ধাপের প্রয়োজন হতে পারে। ইনস্টলেশনের আগে সরবরাহকারীর সাথে ফার্মওয়্যার সামঞ্জস্যতা যাচাই করুন।

প্রশ্ন ৪: ভিন্ন অক্ষ সংখ্যা সহ A20B-8200 সংস্করণগুলি কি প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে?

না। A20B-8200 পরিবারে বিভিন্ন 0i-C কনফিগারেশনের জন্য ভিন্ন অক্ষ ক্ষমতা সহ সার্ভো কন্ট্রোল মডিউল অন্তর্ভুক্ত রয়েছে। ভিন্ন অক্ষ সংখ্যা সহ একটি মডিউল প্রতিস্থাপন করলে কন্ট্রোলের অক্ষ রুটিং পরিবর্তন হয় এবং CNC অক্ষ প্যারামিটার পুনর্গঠনের প্রয়োজন হয় — এটি সরাসরি প্রতিস্থাপন নয়। সর্বদা ৪-অক্ষ স্পেসিফিকেশন মিলিয়ে নিন এবং সম্পূর্ণ পার্ট নম্বর A20B-8200-0360 নিশ্চিত করুন।

প্রশ্ন ৫: A20B-8200-0360 কোথা থেকে সংগ্রহ করা হয়?

FANUC 0i-C CNC আফটারমার্কেট — 0i-C সার্ভো মডিউল বিশেষজ্ঞ এবং FANUC CNC যন্ত্রাংশ ডিলারদের মাধ্যমে। সম্পূর্ণ পার্ট নম্বর নিশ্চিত করুন এবং মেশিনে ইনস্টল করা নির্দিষ্ট 0i-C সংস্করণের সাথে ফার্মওয়্যার সামঞ্জস্যতা যাচাই করার জন্য সরবরাহকারীকে জিজ্ঞাসা করুন। ইনস্টলেশনের সময় ESD-সুরক্ষিত হ্যান্ডলিং প্রয়োজন।
