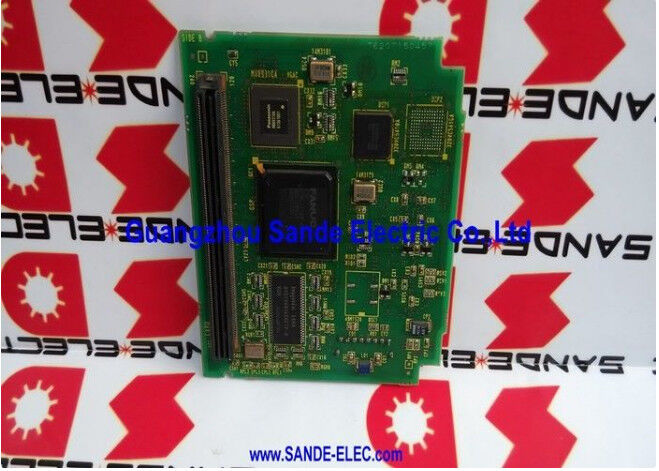

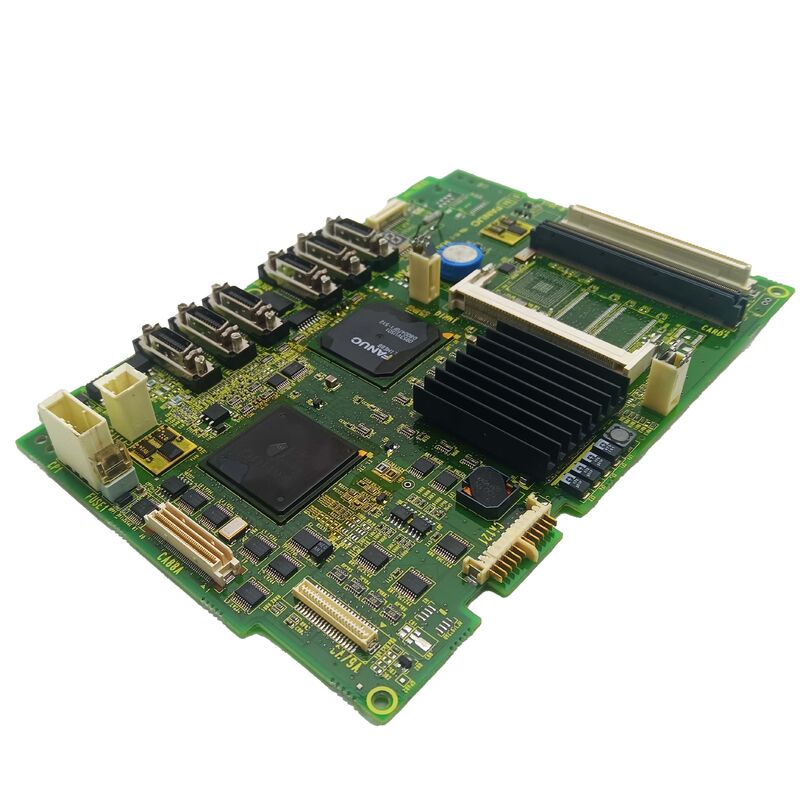

A20B-8200-0011 Fanuc PCB বোর্ড A20B82000011 A2OB-82OO-OOII

FANUC A20B-8200-0011 | প্রধান সিপিইউ গ্রাফিক ডিসপ্লে কন্ট্রোল পিসিবি — A20B-8200 সিরিজ, মাস্টার সিএনসি ডিসপ্লে কন্ট্রোলার, ক্রস-রেফারেন্স A350-8200-T018, জাপান অরিজিন

সংক্ষিপ্ত বিবরণ

FANUC A20B-8200-0011 একটি বোর্ড যার ভূমিকা এর নাম থেকে সহজে অবমূল্যায়ন করা যায় — "গ্রাফিক ডিসপ্লে কন্ট্রোল পিসিবি" শুনতে মনে হতে পারে এটি গৌণ, কিন্তু একটি কার্যকরী সিএনসি মেশিনে, একটি ত্রুটিপূর্ণ ডিসপ্লে মানেই একটি অকার্যকর মেশিন।

অপারেটর অক্ষের অবস্থান দেখতে পারে না, অ্যালার্ম বার্তা পড়তে পারে না, প্রোগ্রাম নেভিগেট করতে পারে না, স্পিন্ডেলের গতি বা ফিড ওভাররাইড পরীক্ষা করতে পারে না। এমনকি যদি সার্ভো সিস্টেম এবং পিএমসি সম্পূর্ণরূপে কার্যকরী থাকে, একটি ফাঁকা বা বিকৃত স্ক্রিন সহ একটি মেশিন উৎপাদনের জন্য বন্ধ থাকে।

A20B-8200-0011 ডিসপ্লে প্রসেসিং চেইনের মাস্টার বোর্ড — যে বোর্ডে সিপিইউ ক্ষমতা (ডিসপ্লে ডেটা প্রসেস করার জন্য) এবং গ্রাফিক কন্ট্রোল ক্ষমতা (অধীনস্থ ডিসপ্লে মডিউল সমন্বয় করার জন্য) উভয়ই রয়েছে।

পূর্ববর্তী FANUC সিএনসি প্রজন্মের, গ্রাফিক ফাংশনগুলি সাধারণত পৃথক, ডেডিকেটেড গ্রাফিক সাব-বোর্ড দ্বারা পরিচালিত হত যার নিজস্ব কোনও সিপিইউ ফাংশন ছিল না; A20B-8200 প্রজন্ম FANUC-এর আরও সমন্বিত ডিসপ্লে কন্ট্রোল হার্ডওয়্যারের দিকে যাওয়ার প্রতিনিধিত্ব করে, সিপিইউ ইন্টেলিজেন্স সরাসরি গ্রাফিক ডিসপ্লে বোর্ডে স্থাপন করে।

ক্রস-রেফারেন্স নম্বর A350-8200-T018 FANUC-এর যন্ত্রাংশ নথিপত্রে প্রাথমিক A20B-8200-0011 পার্ট নম্বরের পাশাপাশি দেখা যায় — এই দুটি নম্বর একই ফিজিক্যাল বোর্ডকে নির্দেশ করে এবং যন্ত্রাংশ ক্যাটালগ খোঁজার সময় বিনিময়যোগ্য।

উভয় রেফারেন্স নম্বর উপলব্ধ থাকার কারণে যন্ত্রাংশ সোর্সিং সহজ হয় কারণ কিছু FANUC নথিপত্র এবং যন্ত্রাংশ সিস্টেম একটি পদবি ব্যবহার করে যখন অন্যগুলি অন্যটি ব্যবহার করে।

মূল স্পেসিফিকেশন

"প্রধান সিপিইউ গ্রাফিক" বাস্তবে কী বোঝায়

এই বোর্ডটিকে "প্রধান সিপিইউ গ্রাফিক" হিসাবে বর্ণনা করা FANUC-এর ডিসপ্লে আর্কিটেকচারে এর দ্বৈত-ফাংশন ডিজাইনকে বোঝায়। একাধিক গ্রাফিক প্রসেসিং বোর্ড সহ একটি FANUC সিএনসি-তে, সাধারণত একটি স্তরবিন্যাস থাকে: প্রধান গ্রাফিক সিপিইউ বোর্ড (যেমন A20B-8200-0011) সিএনসি-র কন্ট্রোল প্রসেসর থেকে উচ্চ-স্তরের ডিসপ্লে ডেটা গ্রহণ করে, কোন স্ক্রিন উপাদানগুলি রেন্ডার করা দরকার তা ব্যাখ্যা করে এবং সাব-গ্রাফিক মডিউলগুলিতে রেন্ডারিং কমান্ড বিতরণ করে যা ডিসপ্লে আউটপুটের নির্দিষ্ট অংশগুলি পরিচালনা করে।

এই মাস্টার-কন্ট্রোলার আর্কিটেকচার একটি ব্যবহারিক উদ্দেশ্য সাধন করে।

সিএনসি-র প্রধান কন্ট্রোল প্রসেসরের সার্ভো লুপ পরিচালনা, ইন্টারপোলেশন এক্সিকিউট করা, পিএমসি ল্যাডার লজিক স্ক্যান করা এবং সিস্টেম স্ট্যাটাস পর্যবেক্ষণ করার জন্য যথেষ্ট কাজ থাকে — সমস্ত ডিসপ্লে রেন্ডারিং একটি ডেডিকেটেড ডিসপ্লে সিপিইউ-তে অফলোড করার অর্থ হল কন্ট্রোল প্রসেসর ডিসপ্লে টাস্ক দ্বারা বাধাগ্রস্ত হয় না।

A20B-8200-0011-এর ডিসপ্লে সিপিইউ অপারেটরের স্ক্রিনকে বর্তমান ডেটা দিয়ে রিফ্রেশ রাখার অবিচ্ছিন্ন কাজটি পরিচালনা করে, প্রধান কন্ট্রোল সিপিইউ ব্যস্ত থাকুক বা না থাকুক।

যখন এই বোর্ডটি ব্যর্থ হয়, তখন এর কোন ফাংশনটি প্রথমে ব্যর্থ হয় তার উপর নির্ভর করে ফলাফল। যদি সিপিইউ ফাংশন ব্যর্থ হয়, কোনও ডেটা সাব-গ্রাফিক মডিউলগুলিতে পৌঁছায় না, যার ফলে একটি সম্পূর্ণ ফাঁকা বা স্থির স্ক্রিন হয়। যদি গ্রাফিক কন্ট্রোল ফাংশন ব্যর্থ হয়, ডিসপ্লে বিকৃত ডেটা বা কেবল আংশিক বিষয়বস্তু দেখাতে পারে।

কোন ধরণের ব্যর্থতা ঘটেছে তা জানা রক্ষণাবেক্ষণ প্রকৌশলীকে অগ্রাধিকার দিতে সাহায্য করে — একটি সম্পূর্ণ ফাঁকা স্ক্রিন সরাসরি A20B-8200-0011-এর দিকে নির্দেশ করে, যখন একটি আংশিকভাবে বিকৃত ডিসপ্লে এই বোর্ড বা একটি সাব-গ্রাফিক মডিউল নির্দেশ করতে পারে।

ডিসপ্লে ফল্ট ডায়াগনসিস — A20B-8200-0011 বিচ্ছিন্ন করা

একটি সিএনসি ডিসপ্লে ফল্ট ডায়াগনসিস করার জন্য সিএনসি-র প্রধান কন্ট্রোল প্রসেসর থেকে স্ক্রিন পর্যন্ত সিগন্যাল চেইন ধরে কাজ করতে হয়:

ধাপ ১: নিশ্চিত করুন যে সিএনসি-র অন্যান্য ফাংশনগুলি কার্যকরী আছে। যদি অক্ষগুলি জয়গ কমান্ডে সাড়া দেয় (ডিসপ্লে না দেখেও), স্পিন্ডেল শুরু হয় এবং পিএমসি মেশিন ফাংশনগুলি এক্সিকিউট করছে, তবে কন্ট্রোল সাইড কাজ করছে — ফল্টটি ডিসপ্লে চেইনে রয়েছে।

ধাপ ২: ডিসপ্লে ইউনিটের পাওয়ার সাপ্লাই এবং ব্যাকলাইট (এলসিডি স্ক্রিনের জন্য) পরীক্ষা করুন। একটি স্ক্রিন যা অন্ধকার কিন্তু একটি উষ্ণ ব্যাকলাইট আছে তা পাওয়ার্ড — যদি সঠিক ব্যাকলাইট পাওয়ার সহ কোনও চিত্র প্রদর্শিত না হয়, তবে ডিসপ্লে ইলেকট্রনিক্স বা ডিসপ্লে বোর্ড থেকে সিগন্যাল ব্যর্থ হয়েছে।

ধাপ ৩: যদি পাওয়ার-অন করার সময় একটি টেস্ট স্ক্রিন বা স্টার্টআপ বার্তা স্বাভাবিকভাবে প্রদর্শিত হত, এবং কিছুই প্রদর্শিত না হয়, তবে A20B-8200-0011 তার ডিসপ্লে আউটপুট ইনিশিয়ালাইজ করেনি। এটিই সেই প্যাটার্ন যা প্রধান সিপিইউ গ্রাফিক বোর্ডের দিকে নির্দেশ করার সম্ভাবনা সবচেয়ে বেশি।

ধাপ ৪: যদি কিছু স্ক্রিন উপাদান সঠিকভাবে প্রদর্শিত হয় (যেমন সফটকি লেবেল), কিন্তু অন্যান্য এলাকাগুলি ফাঁকা বা বিকৃত থাকে, তবে প্রভাবিত ডিসপ্লে এলাকার জন্য দায়ী সাব-গ্রাফিক মডিউলটি প্রধান সিপিইউ গ্রাফিক বোর্ডের পরিবর্তে ফল্টের উৎস হতে পারে।

ডিসপ্লে বোর্ড প্রতিস্থাপনের সাথে ডেটা হারানোর কোনও সম্ভাবনা নেই

A20B-8200-0011 প্রতিস্থাপনের একটি আশ্বস্ত দিক হল যে এই বোর্ডে কোনও মেশিন-নির্দিষ্ট ডেটা নেই। কোনও প্যারামিটার, কোনও পার্ট প্রোগ্রাম, কোনও পিএমসি ল্যাডার, কোনও টুল অফসেট গ্রাফিক ডিসপ্লে কন্ট্রোল বোর্ডে সংরক্ষিত থাকে না।

এই সমস্ত ডেটা সিএনসি-র FROM এবং SRAM মডিউলগুলিতে থাকে, যা প্রধান সিপিইউ বোর্ডে থাকে এবং গ্রাফিক বোর্ড প্রতিস্থাপনের দ্বারা প্রভাবিত হয় না।

সুতরাং ডিসপ্লে বোর্ড প্রতিস্থাপন উপলব্ধ সবচেয়ে সহজ রক্ষণাবেক্ষণ পদ্ধতিগুলির মধ্যে একটি — ফিজিক্যালি বোর্ডটি অদলবদল করুন, পাওয়ার প্রয়োগ করুন এবং ডিসপ্লে যাচাই করুন। কোনও ব্যাকআপ, কোনও রিস্টোর, কোনও প্যারামিটার যাচাইকরণ ক্রম নেই। কেবল নিশ্চিত করুন যে স্ক্রিনটি সিএনসি-র বিভিন্ন ডিসপ্লে পৃষ্ঠা জুড়ে সঠিকভাবে দেখাচ্ছে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সিএনসি অপারেটর প্যানেলে পাওয়ার-আপ করার সময় একটি সম্পূর্ণ ফাঁকা স্ক্রিন দেখাচ্ছে, কিন্তু মেশিনের অক্ষগুলি কীবোর্ড থেকে জয়গ ইনপুটগুলিতে স্বাভাবিকভাবে সাড়া দিচ্ছে। এটি কি নিশ্চিত করে যে A20B-8200-0011 ব্যর্থ হয়েছে?

ফাঁকা স্ক্রিন সত্ত্বেও অক্ষগুলির কার্যকারিতা প্রধান কন্ট্রোল বোর্ডের ত্রুটির পরিবর্তে একটি ডিসপ্লে সাবসিস্টেম ত্রুটির পক্ষে দৃঢ়ভাবে সমর্থন করে। নিশ্চিত করুন যে ডিসপ্লে ইউনিটটি নিজেই পাওয়ার্ড (ব্যাকলাইট ইন্ডিকেটর পরীক্ষা করুন, যদি অ্যাক্সেসযোগ্য হয় তবে ডিসপ্লে পাওয়ার সাপ্লাই ভোল্টেজ পরিমাপ করুন)।

যদি ডিসপ্লে ইউনিটটি পাওয়ার্ড থাকে কিন্তু কোনও চিত্র প্রদর্শিত না হয়, তবে ডিসপ্লে কন্ট্রোল বোর্ডটি প্রাথমিক সন্দেহভাজন। প্রতিস্থাপনের আগে, ডিসপ্লে বোর্ড এবং ডিসপ্লে ইউনিটের মধ্যে কেবল সংযোগটিও পরীক্ষা করুন — একটি আলগা ডিসপ্লে কেবল একটি ব্যর্থ ডিসপ্লে বোর্ডের মতো একই উপসর্গ তৈরি করে কোনও খরচ ছাড়াই।

প্রশ্ন ২: A20B-8200-0011 কি সংলগ্ন ভ্যারিয়েন্ট A20B-8200-0010-এর সাথে বিনিময়যোগ্য?

এই দুটি পার্ট নম্বর A20B-8200 পরিবারের মধ্যে কাছাকাছি কিন্তু স্বতন্ত্র বোর্ড ভ্যারিয়েন্ট। তারা বিভিন্ন সিএনসি কনফিগারেশন বা সফ্টওয়্যার রিভিশন লেভেল পরিবেশন করতে পারে।

একটিকে অন্যটির সাথে প্রতিস্থাপন করার আগে, FANUC-এর অফিসিয়াল ক্রস-রেফারেন্স নথিপত্র থেকে নিশ্চিত করুন যে -0010 এবং -0011 নির্দিষ্ট সিএনসি ইনস্টলেশনের জন্য বিনিময়যোগ্য হিসাবে তালিকাভুক্ত করা হয়েছে। একটি বেমানান ভ্যারিয়েন্ট প্রতিস্থাপন করলে ডিসপ্লে ইনিশিয়ালাইজেশন ব্যর্থতা বা স্ক্রিন রেন্ডারিং ভুল হতে পারে এমনকি প্রতিস্থাপন বোর্ড সম্পূর্ণরূপে কার্যকরী হলেও।

প্রশ্ন ৩: ডিসপ্লে সঠিক সিএনসি স্ট্যাটাস স্ক্রিন দেখাচ্ছে কিন্তু গ্রাফিক টুলপাথ প্রিভিউ ফাংশন একটি সম্পূর্ণ ফাঁকা এলাকা দেখাচ্ছে। এটি কি A20B-8200-0011?

কেবলমাত্র গ্রাফিক টুলপাথ ডিসপ্লের নির্বাচনী ব্যর্থতা যখন সমস্ত ক্যারেক্টার-মোড স্ক্রিন (প্যারামিটার, অফসেট, প্রোগ্রাম তালিকা) সঠিক থাকে তখন প্রধান সিপিইউ ফাংশনের পরিবর্তে গ্রাফিক রেন্ডারিং ফাংশনের দিকে নির্দেশ করে — সিপিইউ সঠিকভাবে যোগাযোগ করছে কিন্তু গ্রাফিক আউটপুট ব্যর্থ হচ্ছে।

নির্দিষ্ট ডিসপ্লে আর্কিটেকচারের উপর নির্ভর করে এই প্যাটার্নটি মাস্টার A20B-8200-0011-এর পরিবর্তে সাব-গ্রাফিক মডিউল নির্দেশ করতে পারে।

সাব-মডিউল প্রতিস্থাপন ফল্ট সমাধান না করলে A20B-8200-0011 এখনও তদন্তের যোগ্য।

প্রশ্ন ৪: মেশিনকে উৎপাদনে ফিরিয়ে আনার আগে প্রতিস্থাপনের পরে A20B-8200-0011 কীভাবে পরীক্ষা করা হয়?

সিএনসি-র প্রতিটি ডিসপ্লে পৃষ্ঠা পদ্ধতিগতভাবে নেভিগেট করুন: পজিশন, প্রোগ্রাম, অফসেট/সেটিং, সিস্টেম প্যারামিটার, মেসেজ/অ্যালার্ম হিস্টরি, গ্রাফ (টুলপাথ সিমুলেশন), এবং কোনও মেশিন-বিল্ডার কাস্টম স্ক্রিন।

যাচাই করুন যে প্রতিটি পৃষ্ঠা সঠিকভাবে লোড হয়, ডেটা পরিবর্তন হলে রিফ্রেশ হয় (একটি প্যারামিটার পরিবর্তন করুন এবং স্ক্রিন আপডেট হয়েছে কিনা তা যাচাই করুন), এবং পৃষ্ঠাগুলি স্যুইচ করার সময় মসৃণভাবে স্থানান্তরিত হয়। নিশ্চিত করুন যে কীস্ট্রোকগুলি স্ক্রিনে প্রদর্শিত হয় তা নিশ্চিত করতে MDI ফাংশন পরীক্ষা করুন।

একটি বোর্ড যা এই ব্যাপক স্ক্রিন নেভিগেশন পরীক্ষা পাস করে, তার কোনও অবশিষ্ট ডিসপ্লে ফল্ট থাকার সম্ভাবনা কম।

প্রশ্ন ৫: বৈদ্যুতিক ক্ষতির পরে A20B-8200-0011 কি কম্পোনেন্ট স্তরে মেরামত করা যেতে পারে?

উপযুক্ত সরঞ্জাম সহ FANUC-বিশেষজ্ঞ মেরামত কেন্দ্রগুলির জন্য কম্পোনেন্ট-স্তরের মেরামত সম্ভব। সাধারণ ব্যর্থতার মোডগুলির মধ্যে রয়েছে পাওয়ার সাপ্লাই আইসি ব্যর্থতা, ইনপুট সুরক্ষা কম্পোনেন্ট ক্ষতি, এবং কিছু ক্ষেত্রে অসিলেটর বা ক্লক সার্কিট ব্যর্থতা।

একটি সম্পূর্ণ ব্যর্থ ডিসপ্লে সিপিইউ আইসি সাধারণত অর্থনৈতিক খরচে মেরামতযোগ্য নয়। আংশিক ব্যর্থতা — যেখানে কিছু ডিসপ্লে ফাংশন কাজ করে এবং অন্যগুলি করে না — প্রায়শই নির্দিষ্ট পেরিফেরাল আইসি দ্বারা ঘটে যা প্রতিস্থাপন করা যেতে পারে।

উচ্চ ডাউনটাইম খরচের জন্য উৎপাদন-গুরুত্বপূর্ণ মেশিনগুলির জন্য, মূলটি মেরামত করার সময় একটি পূর্ব-পরীক্ষিত এক্সচেঞ্জ ইউনিট ব্যবহার করা সবচেয়ে ব্যবহারিক পদ্ধতি।
