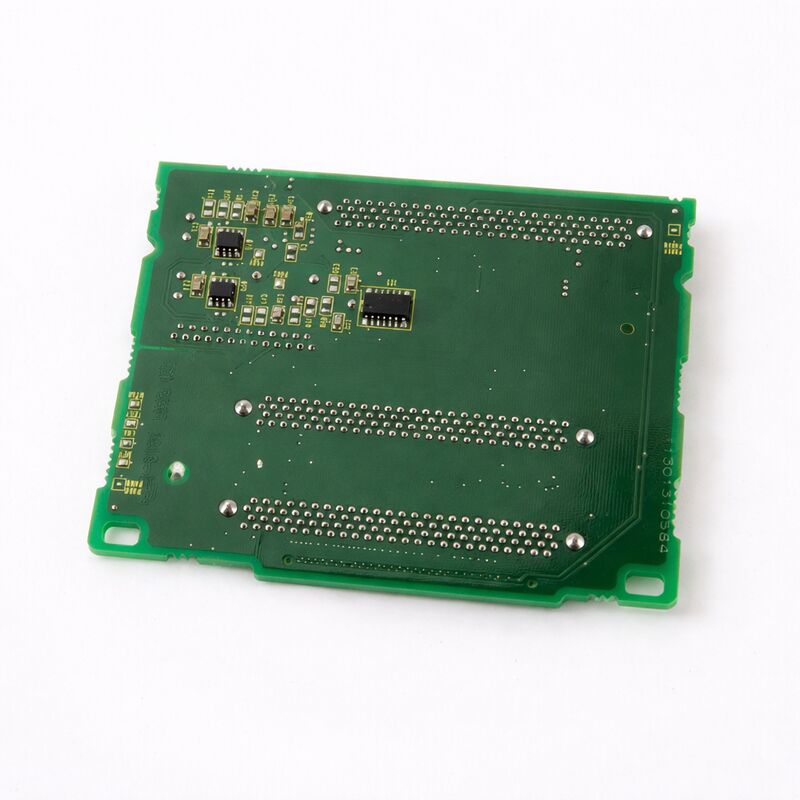

FANUC A20B-8101-0440 | প্রধান কন্ট্রোল PCB — A20B-8101 হাই-এন্ড সিএনসি সিরিজ, ইন্ডাস্ট্রিয়াল সিএনসি কন্ট্রোল বোর্ড, জাপান অরিজিন

সংক্ষিপ্ত বিবরণ

The FANUC A20B-8101-0440 FANUC দ্বারা নির্মিত সবচেয়ে প্রযুক্তিগতভাবে সক্ষম বোর্ড পরিবারগুলির মধ্যে একটি — 30i/31i/32i সিএনসি প্রজন্মের জন্য A20B-8101 সিরিজ।

এটি সেই মেশিনগুলির জন্য বোর্ড পরিবার যা সিএনসি মেশিনিং কী করতে পারে তার সীমা ঠেলে দেয়: মহাকাশ উপাদানগুলিতে পাঁচ-অক্ষের যুগপৎ কাটিং, যৌগিক মেশিন কেন্দ্রগুলিতে মাল্টি-পাথ টার্নিং এবং মিলিং, অপটিক্যাল-গ্রেড সারফেসে ন্যানো-ইন্টারপোলেশন, এবং ট্রান্সফার লাইনে সিঙ্ক্রোনাইজড মাল্টি-স্পিন্ডেল অপারেশন।

সিএনসি দ্বারা সম্পাদিত প্রতিটি ফাংশন A20B-8101 সিরিজের হার্ডওয়্যারের মাধ্যমে চলে।

মেইন বোর্ডের প্রসেসর ইন্টারপোলেশন ক্যালকুলেশন, সার্ভো কমিউনিকেশন, স্পিন্ডেল ইন্টারফেস এবং পিএমসি ল্যাডার এক্সিকিউশন একই সাথে পরিচালনা করে, সমস্ত সাইকেল টাইমের মধ্যে যা মেশিনকে কমান্ডেড ফিড রেটে বাধা ছাড়াই চলতে রাখে।

বোর্ডের কমিউনিকেশন সার্কিট — সার্ভো অ্যামপ্লিফায়ারের জন্য FSSB, মেশিন I/O এর জন্য I/O Link, স্পিন্ডেল ড্রাইভের জন্য সিরিয়াল স্পিন্ডেল লিঙ্ক — প্রতি মিলিসেকেন্ডে কয়েক ডজন যুগপৎ উচ্চ-গতির ডেটা আদান-প্রদান পরিচালনা করে।

A20B-8101-0440 এই স্তরের কন্ট্রোল হার্ডওয়্যারকে প্রতিনিধিত্ব করে।

পরিবারের সমস্ত বোর্ডের মতো, এটি একটি প্রোডাকশন মেশিন টুলের চাহিদাপূর্ণ পরিবেশে কাজ করে: মেশিন গরম এবং ঠান্ডা হওয়ার সাথে সাথে থার্মাল সাইক্লিং, মেশিন স্ট্রাকচারের মাধ্যমে সঞ্চারিত মেশিনিং প্রক্রিয়া থেকে কম্পন, এবং উচ্চ-ক্ষমতার সার্ভো ড্রাইভ এবং স্পিন্ডেল অ্যামপ্লিফায়ারের সাথে ভাগ করা একটি ক্যাবিনেটের বৈদ্যুতিক পরিবেশ।

FANUC এই পরিবেশের জন্য এই বোর্ডগুলি ডিজাইন করে — ইন্ডাস্ট্রিয়াল-গ্রেড কম্পোনেন্ট, EMC ইমিউনিটির জন্য সতর্ক PCB লেআউট, এবং প্রোডাকশন ব্যবহারের যান্ত্রিক চাহিদার জন্য রেট করা কানেক্টর সিস্টেম।

মূল স্পেসিফিকেশন

A20B-8101 ফ্যামিলি আর্কিটেকচার

A20B-8101 সিরিজটি বড় এবং অনেক স্বতন্ত্র ফাংশন কভার করে। -0440 কোথায় ফিট করে তা বোঝার জন্য ফ্যামিলি কাঠামোর একটি সংক্ষিপ্ত দৃষ্টি প্রয়োজন।

পরিবারের সর্বনিম্ন-সংখ্যার বোর্ডগুলি (A20B-8101-0010 থেকে প্রায় -0100) অপশন এবং কমিউনিকেশন বোর্ডগুলি কভার করে: -0030 হল ফাস্ট ইথারনেট বোর্ড, -0050 হল Profibus মাস্টার, -0100 হল Profibus স্লেভ, -0220 হল DeviceNet মাস্টার, -0330 হল DeviceNet স্লেভ।

এগুলি অপশন বোর্ড যা কমিউনিকেশন ক্ষমতা যোগ করার জন্য মেইন বোর্ডের এক্সপেনশন স্লটে প্লাগ করা হয়।

উচ্চ-সংখ্যার বোর্ডগুলিতে বিভিন্ন 30i/31i/32i-A হার্ডওয়্যার জেনারেশন এবং কনফিগারেশনের জন্য মেইন CPU বোর্ডগুলি অন্তর্ভুক্ত রয়েছে: -0360 থেকে -0403 পর্যন্ত SA (স্ট্যান্ডঅ্যালোন) এবং নন-SA ভ্যারিয়েন্ট সহ মেইন বোর্ড রেঞ্জ কভার করে।

এগুলির বাইরে, -0440 এবং উচ্চতর রেঞ্জের বোর্ডগুলি 30i/31i/32i-A পরিবারের মধ্যে পরবর্তী প্রজন্মের ভ্যারিয়েন্ট এবং বিশেষ কনফিগারেশনগুলি কভার করে।

পরিবারের সমস্ত বোর্ড একই ডিজাইন নীতিগুলি ভাগ করে: ইন্ডাস্ট্রিয়াল দৃঢ়তা, FANUC এর মালিকানাধীন বাস আর্কিটেকচার, এবং 30i/31i/32i-A সিএনসি সফ্টওয়্যারের সাথে সফ্টওয়্যার সামঞ্জস্য।

A20B-8101 সিরিজ বোর্ডের জন্য রক্ষণাবেক্ষণ অগ্রাধিকার

A20B-8101 ফ্যামিলির বোর্ডগুলি রক্ষণাবেক্ষণ করার জন্য সমস্ত ভ্যারিয়েন্ট জুড়ে একই শৃঙ্খলাবদ্ধ পদ্ধতির প্রয়োজন:

প্রি-ওয়ার্ক ডেটা সুরক্ষা। সমস্ত SRAM ডেটা — প্যারামিটার, পিএমসি ল্যাডার, প্রোগ্রাম, কোঅর্ডিনেট ডেটা — যেকোনো মেইন বোর্ড সরানোর আগে ব্যাকআপ করতে হবে।

FROM/SRAM মডিউলগুলি মেইন বোর্ডে থাকতে পারে বা আলাদা থাকতে পারে, তবে ব্যাকআপ প্রক্রিয়াটি অভিন্ন: FANUC বুট স্ক্রিন ব্যাকআপ ফাংশন বা পিসিতে ডিএনসি ট্রান্সফার ব্যবহার করুন।

মডিউল ব্যবস্থাপনা। আসল বোর্ডে ইনস্টল করা প্লাগ-ইন মডিউলগুলি (সিপিইউ কার্ড, সার্ভো কন্ট্রোল কার্ড, মেমরি মডিউল) প্রতিস্থাপন বোর্ডে স্থানান্তর করুন। প্রতিটি মডিউল সম্পূর্ণরূপে বসানো উচিত — অসম্পূর্ণ বসা মেইন বোর্ড ব্যর্থতার অনুকরণকারী ত্রুটির প্যাটার্ন তৈরি করে।

সংযোগের অখণ্ডতা। পুনরায় ইনস্টল করার পরে, সমস্ত কেবল সম্পূর্ণরূপে সংযুক্ত আছে কিনা তা যাচাই করুন। FSSB ফাইবার-অপটিক সংযোগগুলি বিশেষভাবে গুরুত্বপূর্ণ — একটি ফাইবার যা সংযুক্ত বলে মনে হয় কিন্তু সম্পূর্ণরূপে লক করা নেই তা বিরতিহীন সার্ভো কমিউনিকেশন ত্রুটি তৈরি করে যা ফাইবারটি বিঘ্নিত হয়েছিল তা না জেনে নির্ণয় করা কঠিন।

সিস্টেমেটিক যাচাইকরণ। ডেটা পুনরুদ্ধার এবং পাওয়ার-আপের পরে, সমস্ত সিএনসি ডিসপ্লে স্ক্রিনগুলিতে নেভিগেট করুন, মেশিন I/O পরীক্ষার মাধ্যমে পিএমসি অপারেশন যাচাই করুন, সার্ভো অক্ষের প্রস্তুতি নিশ্চিত করুন এবং প্রোডাকশনে মেশিন ছাড়ার আগে একটি পরিচিত প্রোগ্রামে একটি পরীক্ষা চক্র চালান।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: অর্ডার করার আগে আমি কীভাবে নিশ্চিত করব যে A20B-8101-0440 সঠিক প্রতিস্থাপন বোর্ড?

মেশিনের বৈদ্যুতিক ডকুমেন্টেশন বা বিদ্যমান মেইন বোর্ডের লেবেলের সাথে পার্ট নম্বরটি ক্রস-রেফারেন্স করুন। FANUC মেইন বোর্ডগুলিতে তাদের পার্ট নম্বরটি বোর্ডের উপর মুদ্রিত থাকে, প্রায়শই হার্ডওয়্যার রিভিশন নির্দেশ করে এমন একটি প্রত্যয় সহ।

অর্ডার করা প্রতিস্থাপনের সাথে বোর্ডের পার্ট নম্বরটি মেলে কিনা তা নিশ্চিত করুন, যেকোনো প্রত্যয় সহ। যদি মেশিনের আসল পার্ট নম্বর আর উপলব্ধ না থাকে, তবে কোন বর্তমান বোর্ডগুলি সামঞ্জস্যপূর্ণ প্রতিস্থাপন তা নিশ্চিত করতে FANUC-বিশেষজ্ঞ যন্ত্রাংশ সরবরাহকারীর সাথে যোগাযোগ করুন।

প্রশ্ন ২: A20B-8101-0440 ইনস্টল করার পরে, সিএনসি বুট হয় কিন্তু সার্ভো অক্ষগুলি অ্যালার্ম 401 (সার্ভো রেডি অফ) দেখায়। এটি কী নির্দেশ করে?

বোর্ড প্রতিস্থাপনের পরে স্টার্টআপে অ্যালার্ম 401 (VRDY OFF) সাধারণত FSSB চেইনের প্রধান বোর্ড এবং প্রথম সার্ভো অ্যামপ্লিফায়ারের মধ্যে FSSB ফাইবার-অপটিক সংযোগ স্থাপন করা হয়নি তা নির্দেশ করে। বোর্ডের COP10A সংযোগকারীটি পরীক্ষা করুন — নিশ্চিত করুন যে ফাইবার-অপটিক কেবলটি সম্পূর্ণরূপে প্রবেশ করানো এবং ল্যাচ করা আছে।

এছাড়াও নিশ্চিত করুন যে সিএনসি FSSB কমিউনিকেশন করার চেষ্টা করার আগে সার্ভো অ্যামপ্লিফায়ারগুলি চালিত হচ্ছে (24V কন্ট্রোল পাওয়ার প্রয়োগ করা হয়েছে)।

যদি FSSB টপোলজিতে একাধিক অ্যামপ্লিফায়ার থাকে, তবে সিএনসিকে প্রতিটি ক্রমানুসারে যোগাযোগ করতে হবে — একটি অ্যামপ্লিফায়ারে ত্রুটি ডাউনস্ট্রিম চেইন ভেঙে দেয়।

প্রশ্ন ৩: মেশিনে একটি পিসি-ফাংশন অপশন (উইন্ডোজ-ভিত্তিক ওপেন সিএনসি) আছে। A20B-8101-0440 কি এটি সমর্থন করে?

30i/31i/32i-A প্রজন্মের পিসি-ফাংশন ক্ষমতা নির্দিষ্ট মেইন বোর্ড ভ্যারিয়েন্টের সাথে যুক্ত। পিসি-ফাংশন বোর্ডগুলিতে স্ট্যান্ডার্ড সিএনসি মেইন বোর্ড ফাংশনগুলির পাশাপাশি একটি এমবেডেড পিসি সাবসিস্টেম (প্রসেসর, মেমরি এবং পিসি-সাইড ইন্টারফেস) অন্তর্ভুক্ত থাকে।

স্ট্যান্ডার্ড (নন-পিসি) বোর্ডগুলিতে এই সাবসিস্টেমের অভাব রয়েছে। অর্ডার করার আগে, মেশিনটির আসল কনফিগারেশনে পিসি ফাংশন অন্তর্ভুক্ত ছিল কিনা তা নিশ্চিত করুন — এটি নির্ধারণ করে কোন বোর্ড ভ্যারিয়েন্ট প্রয়োজন। পিসি-ফাংশন বোর্ডের প্রতিস্থাপন হিসাবে একটি নন-পিসি বোর্ড ব্যবহার করা (বা তদ্বিপরীত) সঠিকভাবে কাজ করবে না।

প্রশ্ন ৪: একটি বিশেষজ্ঞ মেরামত কেন্দ্র কি A20B-8101 সিরিজ বোর্ড প্রতিস্থাপন করার পরিবর্তে এটি ওভারহল করতে পারে?

হ্যাঁ। FANUC-বিশেষজ্ঞ মেরামত কেন্দ্রগুলি নিয়মিতভাবে A20B-8101 সিরিজ বোর্ডগুলি ওভারহল করে — ইলেক্ট্রোলাইটিক ক্যাপাসিটর, ক্ষতিগ্রস্ত সংযোগকারী এবং ব্যর্থ আইসিগুলি প্রতিস্থাপন করে, এবং ডেডিকেটেড FANUC কন্ট্রোলার টেস্ট রিগগুলিতে পরীক্ষা করে।

যেসব সুবিধার জন্য A20B-8101-0440 প্রতিস্থাপন করা ব্যয়বহুল, সেখানে একটি যোগ্য কেন্দ্র থেকে পরীক্ষিত ওভারহল প্রায়শই সবচেয়ে সাশ্রয়ী বিকল্প।

নিশ্চিত করুন যে মেরামত কেন্দ্রের A20B-8101 সিরিজ বোর্ডগুলির সাথে নির্দিষ্টভাবে নথিভুক্ত অভিজ্ঞতা রয়েছে, কেবল FANUC PCB গুলি সাধারণভাবে নয়, কারণ হাই-এন্ড সিএনসি বোর্ড আর্কিটেকচার সহজতর FANUC বোর্ড জেনারেশন থেকে উল্লেখযোগ্যভাবে ভিন্ন।

প্রশ্ন ৫: মেইন বোর্ড প্রতিস্থাপনের পরে সিএনসি "SRVO-062 BZAL" অ্যালার্ম দেখায়। কী ঘটছে?

BZAL হল ব্যাটারি জিরো অ্যালার্ম — সিএনসি-র SRAM ডেটার জন্য ব্যাকআপ ব্যাটারি সংযোগ বিচ্ছিন্ন বা ব্যর্থ হয়েছে, এবং SRAM বিষয়বস্তু হারিয়ে যেতে পারে বা দুর্নীতিগ্রস্ত হতে পারে। এই অ্যালার্মটি সাধারণত ঘটে যখন বোর্ড প্রতিস্থাপনের সময় ব্যাটারি সংযোগ বিচ্ছিন্ন করা হয় SRAM ব্যাকআপ থেকে পুনরুদ্ধার না করে।

যদি বোর্ড সরানোর আগে SRAM ডেটা ব্যাকআপ করা হয়, তবে বুট স্ক্রিনের মাধ্যমে ব্যাকআপ মাধ্যম থেকে এটি পুনরুদ্ধার করুন।

ব্যাটারিটি একটি নতুন ইউনিট দিয়ে প্রতিস্থাপন করুন। যদি কোনো ব্যাকআপ নেওয়া না হয়, তবে পুনরুদ্ধারের জন্য সমস্ত মেশিন প্যারামিটার ম্যানুয়ালি পুনরায় প্রবেশ করানো প্রয়োজন — একটি সময়সাপেক্ষ প্রক্রিয়া যা জোর দেয় কেন যেকোনো বোর্ড কাজের আগে SRAM ব্যাকআপ বাধ্যতামূলক।
