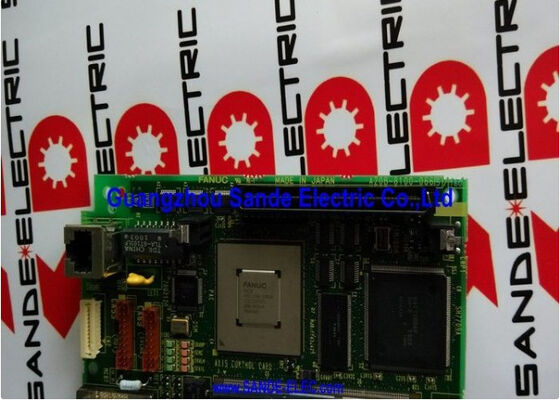

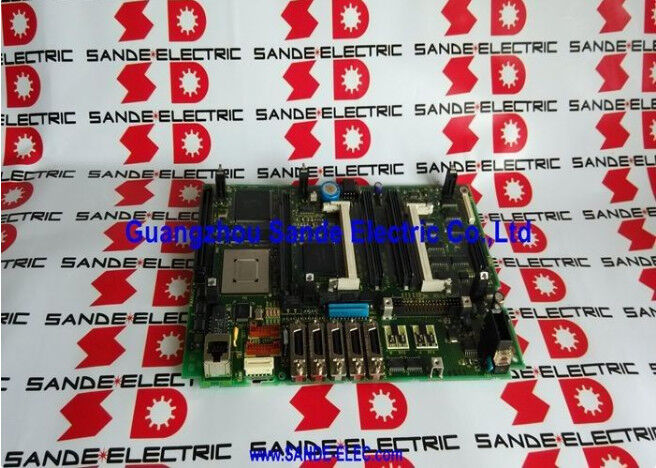

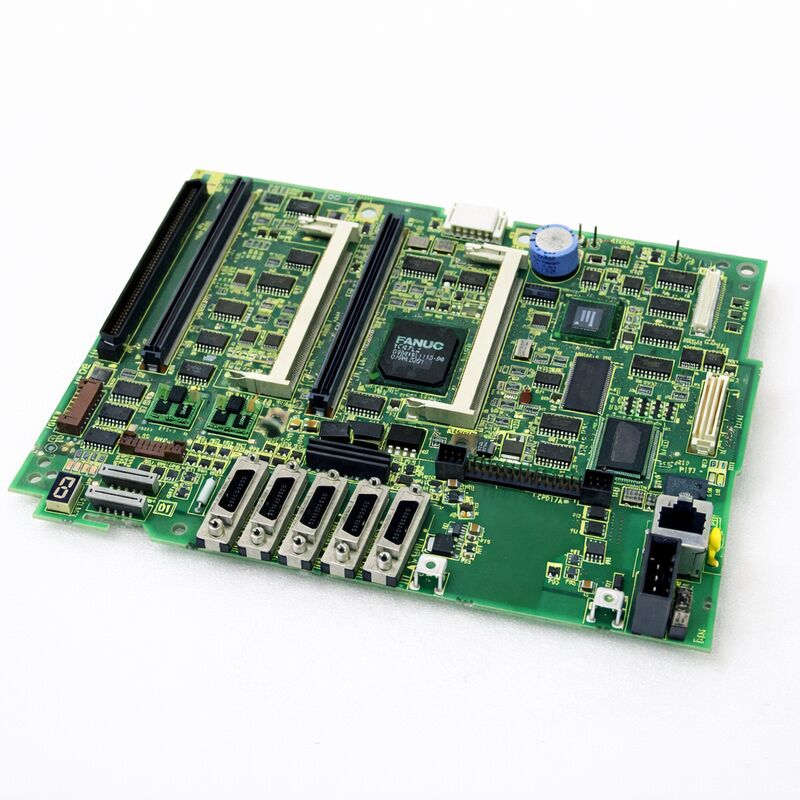

A20B-8101-0401 Fanuc PCB বোর্ড A20B81010401 A2OB-8IOI-O4OI

FANUC A20B-8101-0401 | প্রধান PCB A5 সিরিজ 30i/31i/32i-A এর জন্য — PC ফাংশন ছাড়া, LCD/MDI ইউনিট মাউন্ট, জাপান অরিজিন

ওভারভিউ

The FANUC A20B-8101-0401 হল FANUC-এর সবচেয়ে সক্ষম CNC প্রজন্মের একটির মাস্টার বোর্ড। সিরিজ 30i/31i/32i-A হল FANUC-এর i-সিরিজের হাই-পারফরম্যান্স স্তর — জটিল, মাল্টি-পাথ, মাল্টি-অ্যাক্সিস মেশিনের জন্য তৈরি কন্ট্রোলার। ফাইভ-অ্যাক্সিস মেশিনিং সেন্টার।

কম্পাউন্ড টার্নিং সেন্টার। গিয়ার-গ্রাইন্ডিং মেশিন। মাল্টি-প্যালেট FMS লাইন। এইগুলি হল সেই মেশিন যেখানে 30i/31i/32i পরিবার বাস করে।

A5 ডেজিগনেশন সিরিজ 30i/31i/32i-A প্রোডাক্ট লাইফসাইকেলের মধ্যে এই বোর্ডের হার্ডওয়্যার রিভিশনকে নির্দেশ করে।

এটি পূর্ববর্তী প্রধান বোর্ড ভ্যারিয়েন্টগুলির উত্তরসূরি এবং FANUC-এর হার্ডওয়্যার আপডেটগুলিকে অন্তর্ভুক্ত করে যা পূর্ববর্তী সংস্করণগুলির ফিল্ড ডিপ্লয়মেন্টের সময় জমা হওয়া নির্ভরযোগ্যতা এবং সামঞ্জস্যের প্রয়োজনীয়তাগুলি পূরণ করে।

যখন FANUC একটি আপডেট করা প্রধান বোর্ড ভ্যারিয়েন্ট যেমন A5 প্রকাশ করে, তখন এটি সাধারণত সমস্ত পূর্ববর্তী ভ্যারিয়েন্টগুলির প্রতিস্থাপন হয়ে যায় — তাই A20B-8101-0401 শুধুমাত্র তার সঠিক হার্ডওয়্যার প্রজন্মের একটি লাইক-ফর-লাইক প্রতিস্থাপন হিসাবে কাজ করে না, বরং 30i/31i/32i-A পরিবারের পূর্ববর্তী প্রধান বোর্ড সংস্করণগুলির জন্য উপযুক্ত প্রতিস্থাপন হিসাবেও কাজ করে।

"PC ফাংশন ছাড়া" স্পেসিফিকেশন একটি গুরুত্বপূর্ণ সংগ্রহ বিবরণ।

30i/31i/32i সিরিজ দুটি কনফিগারেশনে দেওয়া হয়েছিল: স্ট্যান্ডার্ড (ইন্টিগ্রেটেড পিসি ছাড়া) এবং ইন্টিগ্রেটেড পিসি ফাংশন সহ।

PC-ফাংশন ভ্যারিয়েন্ট একই প্রধান বোর্ডে একটি Windows-ভিত্তিক এমবেডেড পিসি চালায়, যা FANUC-এর ওপেন CNC ফাংশন, কাস্টম HMI ডেভেলপমেন্ট এবং পিসি-ভিত্তিক অ্যাপ্লিকেশন সফ্টওয়্যার সক্ষম করে।

A20B-8101-0401 হল নন-পিসি ভ্যারিয়েন্ট। এটি পিসি-ফাংশন প্রধান বোর্ডের সাথে বিনিময়যোগ্য নয় — হার্ডওয়্যার, কানেক্টর এবং সফ্টওয়্যার কনফিগারেশন উভয়ের মধ্যে ভিন্ন।

মূল স্পেসিফিকেশন

LCD/MDI মাউন্টিং — কেন এটি গুরুত্বপূর্ণ

সিরিজ 30i/31i/32i-A পূর্ববর্তী FANUC i-সিরিজ কন্ট্রোলার থেকে একটি ভিন্ন ফিজিক্যাল আর্কিটেকচার ব্যবহার করে। সিরিজ 16i/18i-তে, প্রধান বোর্ড কন্ট্রোল ক্যাবিনেটের ভিতরে একটি র‍্যাকে থাকে। 30i/31i/32i-A-তে, প্রধান বোর্ড সরাসরি LCD/MDI ইউনিটের পিছনে মাউন্ট করা হয় — অপারেটর প্যানেল।

এই ইন্টিগ্রেশন সামগ্রিক ক্যাবিনেটের ফুটপ্রিন্ট সঙ্কুচিত করে এবং ক্যাবলিং সহজ করে, কিন্তু এটি রক্ষণাবেক্ষণের পদ্ধতি পরিবর্তন করে।

A20B-8101-0401 অ্যাক্সেস করার জন্য, অপারেটর প্যানেল খুলতে হবে বা LCD/MDI ইউনিট মেশিন থেকে সরাতে হবে।

বোর্ডটি প্যানেলের পিছন থেকে অ্যাক্সেসযোগ্য। এর মানে হল যে প্রতিস্থাপন প্রায়শই কন্ট্রোল ক্যাবিনেট সম্পূর্ণভাবে বিচ্ছিন্ন না করেই মেশিনে করা যেতে পারে।

তবে, LCD/MDI ইউনিটের মাউন্টিং লোকেশন — কখনও কখনও মেশিনের উপরে, কখনও কখনও একটি পেন্ডেন্টে — মানে অ্যাক্সেস শর্তগুলি মেশিন ডিজাইনের মধ্যে উল্লেখযোগ্যভাবে পরিবর্তিত হয়।

শুরু করার আগে অ্যাক্সেসের পরিকল্পনা করুন। কোন সরঞ্জাম প্রয়োজন তা নিশ্চিত করুন। নিশ্চিত করুন যে প্রতিস্থাপন বোর্ড পরীক্ষিত এবং প্রস্তুত।

SRAM ব্যাকআপ এবং রিলোড হল পদ্ধতির সবচেয়ে সময়সাপেক্ষ অংশ — ফিজিক্যাল বোর্ড সোয়াপ নিজেই, একবার অ্যাক্সেস প্রতিষ্ঠিত হলে, সহজ।

SRAM ডেটা — ক্রিটিক্যাল ব্যাকআপ স্টেপ

A20B-8101-0401 FROM/SRAM মডিউলগুলির সাথে ইন্টারফেস করে যা সমস্ত মেশিন-নির্দিষ্ট ডেটা ধারণ করে।

এর মধ্যে রয়েছে CNC প্যারামিটার, PMC (প্রোগ্রামেবল মেশিন কন্ট্রোলার) ল্যাডার প্রোগ্রাম, টুল অফসেট ডেটা, ওয়ার্ক কোঅর্ডিনেট সিস্টেম এবং সংরক্ষিত পার্ট প্রোগ্রাম।

এই ডেটার কোনটিই প্রধান বোর্ডে নেই — এটি FROM/SRAM মডিউলগুলিতে রয়েছে।

তবে, কিছু কন্ট্রোলার কনফিগারেশন SRAM-এ বুট-সম্পর্কিত ডেটা সংরক্ষণ করে যা বোর্ড প্রতিস্থাপনের সময় সাবধানে পরিচালনা করতে হবে। FANUC-এর রক্ষণাবেক্ষণ নির্দেশিকা স্পষ্ট:

শুরু করার আগে সমস্ত SRAM ডেটা ব্যাকআপ করুন। সম্পূর্ণ ডেটা সেট ক্যাপচার করতে FANUC-এর বুট স্ক্রিন ব্যাকআপ ফাংশন, DNC ট্রান্সফার বা FANUC মেমরি কার্ড ব্যবহার করুন। বোর্ড প্রতিস্থাপনের পরে, স্বাভাবিক অপারেশন চেষ্টা করার আগে SRAM ডেটা পুনরুদ্ধার করুন।

এই ধাপটি এড়িয়ে গেলে এমন পরিস্থিতি তৈরি হয় যেখানে মেশিন চলতে পারে না — প্যারামিটারগুলি ডিফল্ট মানগুলিতে থাকে, PMC-এর এক্সিকিউট করার জন্য কোনও ল্যাডার নেই এবং পার্ট প্রোগ্রামগুলি চলে গেছে।

এ থেকে পুনরুদ্ধার সম্ভব তবে সময়সাপেক্ষ। কাজ শুরু করার পাঁচ মিনিট আগে ব্যাকআপ করা, পরে পুনরায় প্রবেশ করার সম্ভাব্য কয়েক ঘন্টা বাঁচায়।

FAQ

প্রশ্ন ১: A20B-8101-0401 প্রতিস্থাপনের পরে, CNC অ্যালার্ম "SR" বা মেমরি-সম্পর্কিত স্টার্টআপ ত্রুটি দেখায়। এর মানে কি?

স্টার্টআপে SR অ্যালার্মগুলি সাধারণত নির্দেশ করে যে বোর্ড প্রতিস্থাপনের পরে SRAM ডেটা সঠিকভাবে পুনরুদ্ধার করা হয়নি। পরীক্ষা করুন যে SRAM ব্যাকআপ সম্পূর্ণরূপে লোড করা হয়েছে। যদি ব্যাকআপ প্রক্রিয়া বাধাগ্রস্ত হয় বা ভুল ডেটা ফাইল ব্যবহার করা হয়, তবে CNC দূষিত বা অসম্পূর্ণ প্যারামিটার ডেটা সহ শুরু হবে।

ব্যাকআপ মিডিয়া থেকে SRAM ইমেজ পুনরায় লোড করতে FANUC-এর বুট মেনু ব্যবহার করুন। যদি প্রতিস্থাপনের আগে কোনও ব্যাকআপ নেওয়া না হয়, তবে FANUC বা একজন প্রত্যয়িত প্রকৌশলীর সাথে যোগাযোগ করুন — ডিফল্ট প্যারামিটারগুলি পুনরুদ্ধার করা সম্ভব তবে সমস্ত মেশিন-নির্দিষ্ট মানগুলির সাবধানে ম্যানুয়াল পুনরায় প্রবেশ করা প্রয়োজন।

প্রশ্ন ২: A20B-8101-0401 কি সিরিজ 30i/31i-A CNC-তে পূর্ববর্তী A20B-8101-0400 প্রধান বোর্ড প্রতিস্থাপন করতে পারে?

হ্যাঁ। -0401 (A5 রিভিশন) হল 30i/31i/32i-A নন-পিসি পরিবারের পূর্ববর্তী -0400 এবং পূর্ববর্তী প্রধান বোর্ড ভ্যারিয়েন্টগুলির জন্য আপডেট করা প্রতিস্থাপন।

FANUC নতুন হার্ডওয়্যার রিভিশনগুলিকে সমস্ত পূর্ববর্তী ভ্যারিয়েন্টগুলির প্রতিস্থাপন হিসাবে মনোনীত করে, তাই -0401 যেকোনো 30i/31i/32i-A মেশিনের জন্য উপযুক্ত যা একটি পূর্ববর্তী নন-পিসি প্রধান বোর্ড ব্যবহার করত।

অর্ডার করার আগে মেশিনটি নন-পিসি কনফিগারেশন ব্যবহার করে কিনা তা নিশ্চিত করুন — পিসি-ফাংশন বোর্ড ভ্যারিয়েন্টগুলির ভিন্ন পার্ট নম্বর রয়েছে এবং সেগুলি বিনিময়যোগ্য নয়।

প্রশ্ন ৩: মেশিনটি একটি 15-ইঞ্চি কালার এলসিডি প্যানেল ব্যবহার করে। A20B-8101-0401 কি এই ডিসপ্লে সমর্থন করে?

A20B-8101-0401 প্রধান বোর্ড LCD/MDI অ্যাসেম্বলিতে একীভূত ডিসপ্লে ইন্টারফেসের মাধ্যমে LCD ইউনিটের সাথে সংযোগ স্থাপন করে।

ডিসপ্লে আকারের সাথে বোর্ডের সামঞ্জস্য সাধারণত প্রধান বোর্ডের চেয়ে সামগ্রিক CNC সিস্টেম কনফিগারেশন দ্বারা নির্ধারিত হয়।

যদি মূল প্রধান বোর্ড 15-ইঞ্চি কালার প্যানেলের সাথে কাজ করে, তবে A20B-8101-0401 সহ একটি সরাসরি প্রতিস্থাপন সেই প্যানেলের সাথেও কাজ করবে।

সন্দেহ থাকলে, প্রতিস্থাপন বোর্ড এবং ইনস্টল করা LCD ইউনিটের মধ্যে ডিসপ্লে ইন্টারফেস স্পেসিফিকেশন মেলে কিনা তা যাচাই করুন।

প্রশ্ন ৪: একটি সম্পূর্ণ A20B-8101-0401 প্রতিস্থাপন পদ্ধতি সাধারণত কতক্ষণ সময় নেয়?

30i/31i/32i-A হার্ডওয়্যারে অভিজ্ঞ একজন টেকনিশিয়ানের জন্য, সম্পূর্ণ পদ্ধতি — SRAM ব্যাকআপ, ফিজিক্যাল বোর্ড সোয়াপ, SRAM পুনরুদ্ধার এবং কার্যকরী যাচাইকরণ — সাধারণত 2 থেকে 4 ঘন্টা সময় নেয়। প্যানেল অ্যাক্সেসের উপর নির্ভর করে ফিজিক্যাল সোয়াপ নিজেই 30 থেকে 60 মিনিট সময় নেয়।

SRAM ব্যাকআপ এবং পুনরুদ্ধার, যাচাইকরণ সহ, বাকি সময়ের বেশিরভাগ অংশ নেয়।

একটি অপরিচিত মেশিন কনফিগারেশনে প্রথমবার পদ্ধতিগুলি বেশি সময় নেয়। নির্দিষ্ট মেশিনের জন্য FANUC রক্ষণাবেক্ষণ ম্যানুয়াল খোলা এবং উপলব্ধ থাকলে প্রক্রিয়াটি উল্লেখযোগ্যভাবে দ্রুত হয়।

প্রশ্ন ৫: নতুন A20B-8101-0401 ইনস্টল করার পরে পাওয়ার-আপে CNC একটি "সিস্টেম অ্যালার্ম" তৈরি করে। ডিসপ্লেতে একটি ত্রুটি কোড দেখাচ্ছে। এটি কিভাবে তদন্ত করা উচিত?

বোর্ড ইনস্টলেশনের পরপরই একটি সিস্টেম অ্যালার্ম সাধারণত তিনটি জিনিসের একটি নির্দেশ করে: একটি অসম্পূর্ণ SRAM ডেটা পুনরুদ্ধার, একটি হার্ডওয়্যার কনফিগারেশন অমিল (যেমন একটি CPU কার্ড বা FROM/SRAM মডিউল সঠিকভাবে বসে নেই), বা একটি ফিজিক্যাল সংযোগ সমস্যা (পুনরায় ইনস্টলেশনের সময় একটি কেবল সম্পূর্ণরূপে পুনরায় সংযুক্ত হয়নি)।

প্রথমে সমস্ত মডিউল সিটিং পরীক্ষা করুন — প্রতিটি প্লাগ-ইন মডিউলকে তার কানেক্টরে দৃঢ়ভাবে চাপ দিন। সমস্ত কেবল পুনরায় সংযুক্ত হয়েছে কিনা তা যাচাই করুন। তারপর বুট মেনু থেকে SRAM পুনরুদ্ধার করার চেষ্টা করুন।

যদি এই পরীক্ষাগুলির পরে অ্যালার্ম চলতে থাকে, তবে নির্দিষ্ট ত্রুটি কোডটি রেকর্ড করুন এবং FANUC সিরিজ 30i/31i/32i-A রক্ষণাবেক্ষণ ম্যানুয়াল (B-63945EN)-এ এটি ক্রস-রেফারেন্স করুন।
