FANUC A20B-8101-0375 | প্রধান PCB G5 — 310i-SA / 320i-SA প্যানেল i স্ট্যান্ডঅ্যালোন টাইপ সিএনসি কন্ট্রোলার, A20B-8101 সিরিজ, জাপান অরিজিন

মূল স্পেসিফিকেশন

ওভারভিউ

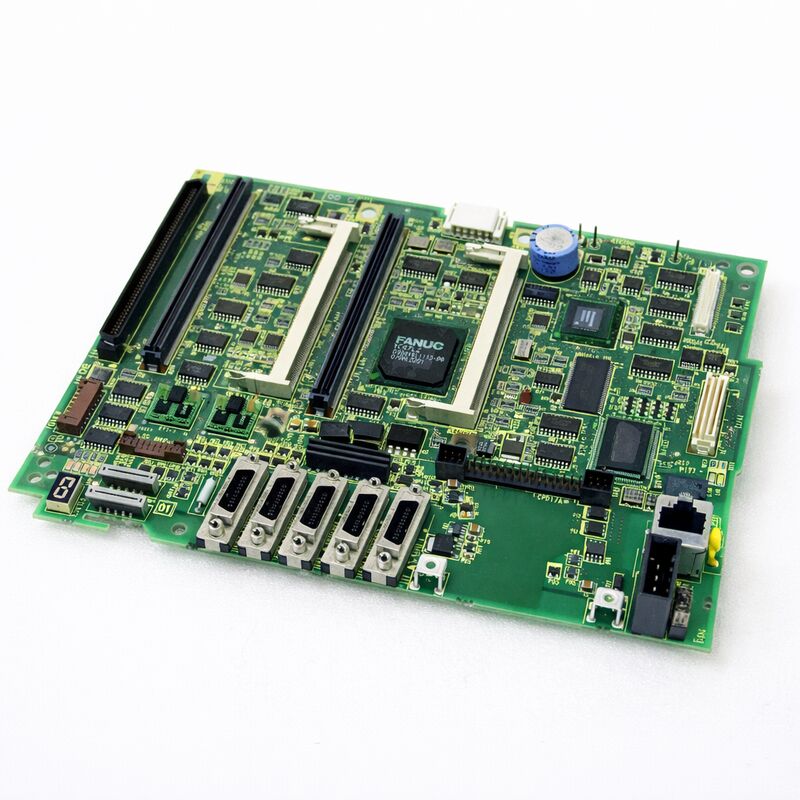

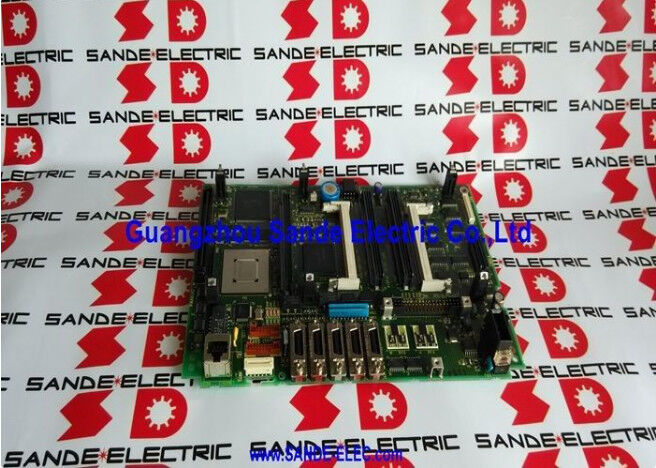

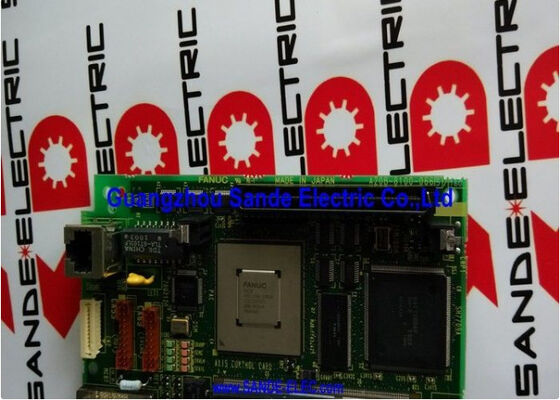

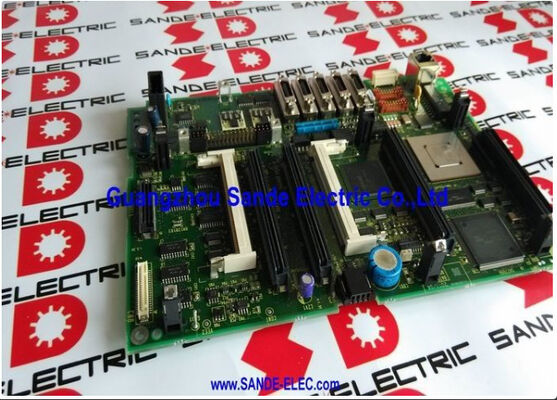

The FANUC A20B-8101-0375 হল 310i-SA এবং 320i-SA কন্ট্রোলারের জন্য G5-জেনারেশন মাস্টার বোর্ড।

এগুলি হল FANUC-এর হাই-এন্ড i-সিরিজ ফ্যামিলির স্ট্যান্ডঅ্যালোন-টাইপ ভ্যারিয়েন্ট — LCD-মাউন্টেড 31i/32i-A-এর মতোই কম্পিউটেশনাল পাওয়ার, কিন্তু এমন একটি কনফিগারেশনে প্যাকেজ করা যেখানে কন্ট্রোল ইলেকট্রনিক্স অপারেটর প্যানেলের পিছনে থাকার পরিবর্তে একটি ডেডিকেটেড র্যাক ক্যাবিনেটে থাকে।

স্ট্যান্ডঅ্যালোন আর্কিটেকচার বড় মেশিন টুলসের জন্য অর্থপূর্ণ। হেভি মেশিনিং সেন্টার, গিয়ার-কাটিং মেশিন এবং মাল্টি-প্যালেট অটোমেশন লাইনগুলিতে প্রায়শই অপারেটর পজিশন থেকে দূরে কন্ট্রোল ক্যাবিনেটগুলি মাউন্ট করা হয় — কুল্যান্ট, কম্পন এবং প্যানেল মাউন্টিংয়ের শারীরিক সীমাবদ্ধতা থেকে দূরে।

310i-SA / 320i-SA প্রধান বোর্ড এবং সমস্ত সংশ্লিষ্ট ইলেকট্রনিক্স সেই রিমোট ক্যাবিনেটে রাখে, একটি অপটিক্যাল ফাইবার লিঙ্কের মাধ্যমে প্যানেল i ডিসপ্লে এবং MDI ইউনিটের সাথে সংযোগ স্থাপন করে।

G5 ডেজিগনেশন একটি হার্ডওয়্যার রিভিশন ধাপ চিহ্নিত করে। FANUC নতুন বোর্ড জেনারেশন প্রকাশ করে যখন কম্পোনেন্ট উন্নতি বা নির্ভরযোগ্যতা আপডেট একটি নতুন PCB ডিজাইনকে ন্যায্যতা দেয়।

G5 হল 310i-SA / 320i-SA ফ্যামিলির জন্য পূর্ববর্তী জেনারেশনগুলিকে প্রতিস্থাপন করে। বাস্তবে, G5 বোর্ড তার পূর্বসূরীদের মতো একই ফাংশন সম্পাদন করে এবং একই CNC ফ্যামিলির পূর্ববর্তী-জেনারেশন মাস্টার বোর্ডগুলির প্রতিস্থাপন হিসাবে কাজ করে।

স্ট্যান্ডঅ্যালোন বনাম LCD-মাউন্টেড আর্কিটেকচার

SA (স্ট্যান্ডঅ্যালোন) আর্কিটেকচার বোঝা এই বোর্ডটিকে LCD-মাউন্টেড টাইপ মাস্টার বোর্ড যেমন A20B-8101-0401 থেকে কী আলাদা করে তা স্পষ্ট করতে সাহায্য করে।

একটি LCD-মাউন্টেড টাইপ 30i/31i/32i-A-তে, মাস্টার বোর্ডটি সরাসরি অপারেটর প্যানেলের পিছনে বসে।

কন্ট্রোল ইলেকট্রনিক্স এবং ডিসপ্লে মেশিনটির অপারেটর স্টেশনে শারীরিকভাবে একত্রিত থাকে। এটি কম্প্যাক্ট এবং ছোট মেশিনের জন্য ভাল কাজ করে।

একটি স্ট্যান্ডঅ্যালোন (SA / প্যানেল i) টাইপে, মাস্টার বোর্ডটি একটি পৃথক কন্ট্রোল র্যাকে থাকে।

প্যানেল i ডিসপ্লে এবং MDI কীবোর্ড অপারেটর স্টেশনে থাকে — কিন্তু সেগুলিতে শুধুমাত্র ডিসপ্লে এবং ইনপুট ইলেকট্রনিক্স থাকে, যা হাই-স্পিড ফাইবার-অপটিক কেবলগুলির মাধ্যমে রিমোট মাস্টার বোর্ডের সাথে সংযুক্ত থাকে।

এই পৃথকীকরণ প্রদান করে:

• মেশিনিং পরিবেশ থেকে কন্ট্রোল ইলেকট্রনিক্সের সম্পূর্ণ শারীরিক বিচ্ছিন্নতা
• অপারেটরের জন্য সর্বোত্তম পজিশনে অপারেটর প্যানেল মাউন্ট করার স্বাধীনতা
• রক্ষণাবেক্ষণের জন্য কন্ট্রোল র্যাকে সহজ অ্যাক্সেস
• পাওয়ার-হেভি ড্রাইভ ইলেকট্রনিক্স এবং সিএনসি-র মাস্টার বোর্ডের মধ্যে পরিষ্কার ইএমসি পৃথকীকরণ

একাধিক অপারেটর স্টেশন সহ মেশিনগুলির জন্য, স্ট্যান্ডঅ্যালোন আর্কিটেকচার একটি একক কন্ট্রোলারকে আরও জটিল অপারেটর প্যানেল বিন্যাস পরিবেশন করার অনুমতি দেয়।

G5 বোর্ড জেনারেশন — রিভিশনের মধ্যে কী পরিবর্তন হয়

FANUC-এর হার্ডওয়্যার রিভিশন নম্বরিং (G1, G3, G5...) একই কার্যকরী ডিজাইনের জন্য ক্রমবর্ধমান হার্ডওয়্যার উন্নতি ট্র্যাক করে। রিভিশনের মধ্যে, FANUC সাধারণত কম্পোনেন্ট স্পেসিফিকেশন আপডেট করে, নতুন IC-তে স্থানান্তরিত হয়, থার্মাল ম্যানেজমেন্ট উন্নত করে, বা ফিল্ডে চিহ্নিত ছোটখাটো সমস্যাগুলি সংশোধন করে।

বোর্ডের কার্যকারিতা পরিবর্তন হয় না — সিএনসি সফ্টওয়্যারের দৃষ্টিকোণ থেকে G5 তার G3-এর মতো একই পারফর্ম করে।

রক্ষণাবেক্ষণের দৃষ্টিকোণ থেকে, G5 হল 310i-SA / 320i-SA ফ্যামিলির পূর্ববর্তী হার্ডওয়্যার জেনারেশনগুলির জন্য উপযুক্ত প্রতিস্থাপন।

একটি প্রতিস্থাপন অর্ডার করার সময়, G5 (A20B-8101-0375) নির্দিষ্ট করা বর্তমান FANUC যন্ত্রাংশ সমর্থনের সাথে সামঞ্জস্যতা নিশ্চিত করে, কারণ পূর্ববর্তী জেনারেশনগুলি আর উপলব্ধ নাও থাকতে পারে এবং G5 ক্রস-জেনারেশন প্রতিস্থাপন হিসাবে কাজ করার জন্য ডিজাইন করা হয়েছে।

প্রতিস্থাপন পদ্ধতির ওভারভিউ

একটি স্ট্যান্ডঅ্যালোন 310i-SA / 320i-SA সিস্টেমে A20B-8101-0375 প্রতিস্থাপন করার জন্য স্ট্যান্ডঅ্যালোন ক্যাবিনেট লেআউটের প্রতি সতর্ক মনোযোগ প্রয়োজন:

ধাপ 1 — ডেটা ব্যাকআপ।বোর্ডে হাত দেওয়ার আগে, সিএনসি বুট স্ক্রিনের মাধ্যমে একটি সম্পূর্ণ SRAM ব্যাকআপ সম্পাদন করুন। একটি FANUC মেমরি কার্ড বা RS-232C এর মাধ্যমে পিসিতে সেভ করুন। সমস্ত প্রোগ্রাম, প্যারামিটার এবং পিএমসি ডেটা ক্যাপচার করুন।

ধাপ 2 — পাওয়ার আইসোলেশন।মেশিনটি সম্পূর্ণরূপে বন্ধ করুন। নিশ্চিত করুন যে কন্ট্রোল র্যাকের ডিসি বাস ডিসচার্জ হয়েছে। কন্ট্রোল ক্যাবিনেটকে ডি-এনার্জাইজ এবং লক আউট করুন।

ধাপ 3 — কেবল ডকুমেন্টেশন।একটি স্ট্যান্ডঅ্যালোন ক্যাবিনেটে, LCD-মাউন্টেড কনফিগারেশনের চেয়ে মাস্টার বোর্ডে বেশি কেবল সংযুক্ত থাকে। সংযোগ বিচ্ছিন্ন করার আগে সমস্ত কেবল সংযোগের ছবি তুলুন। প্রতিটি কেবল লেবেল করুন।

ধাপ 4 — বোর্ড সোয়াপ।মূল বোর্ড থেকে প্লাগ-ইন মডিউলগুলি (সিপিইউ কার্ড, মেমরি মডিউল, সার্ভো কন্ট্রোল কার্ড) সরান এবং প্রতিস্থাপন বোর্ডে স্থানান্তর করুন। প্রতিটি মডিউল সাবধানে বসান।

ধাপ 5 — পুনরায় সংযোগ।ধাপ 3 থেকে ডকুমেন্টেশন অনুসরণ করে সমস্ত কেবল পুনরায় সংযোগ করুন। ফাইবার-অপটিক প্যানেল i লিঙ্ক পুনরায় সংযোগ করুন।

ধাপ 6 — SRAM পুনরুদ্ধার।বুট মোডে পাওয়ার আপ করুন। SRAM ব্যাকআপ লোড করুন। স্বাভাবিক অপারেশনে প্রবেশের আগে সমস্ত ডেটা সঠিকভাবে লোড হয়েছে কিনা তা নিশ্চিত করুন।

FAQ

প্রশ্ন 1: A20B-8101-0375 প্রতিস্থাপনের পরে 310i-SA কন্ট্রোলার "9001" সিস্টেম অ্যালার্ম দেখাচ্ছে। সম্ভাব্য কারণ কী?

বোর্ড প্রতিস্থাপনের পরপরই একটি 9001 অ্যালার্ম সাধারণত নতুন বোর্ড এবং লোড করা SRAM ডেটার মধ্যে কনফিগারেশন অমিল নির্দেশ করে, অথবা SRAM পুনরুদ্ধার সঠিকভাবে সম্পন্ন হয়নি।

প্রথমে, নিশ্চিত করুন যে সমস্ত প্লাগ-ইন মডিউল সঠিকভাবে বসেছে — একটি আংশিকভাবে ঢোকানো সার্ভো কার্ড বা সিপিইউ কার্ড কনফিগারেশন অ্যালার্ম ট্রিগার করে। দ্বিতীয়ত, বুট মোড থেকে SRAM পুনরুদ্ধার পুনরায় চেষ্টা করুন।

যদি অ্যালার্ম চলতে থাকে, তবে G5 হার্ডওয়্যারকে সঠিকভাবে চিনতে একটি নির্দিষ্ট সফ্টওয়্যার প্যারামিটারের প্রয়োজন হতে পারে — FANUC রক্ষণাবেক্ষণ ম্যানুয়াল দেখুন বা নির্দিষ্ট বোর্ড ইনিশিয়ালাইজেশন পদ্ধতির জন্য FANUC পরিষেবার সাথে যোগাযোগ করুন।

প্রশ্ন 2: G5 বোর্ড (A20B-8101-0375) কি একই মেশিনে G3 বোর্ড (A20B-8101-0373) প্রতিস্থাপন করতে পারে?

হ্যাঁ। G5 হল 310i-SA / 320i-SA ফ্যামিলির পূর্ববর্তী জেনারেশন মাস্টার বোর্ডগুলির জন্য FANUC-এর উদ্দেশ্যমূলক প্রতিস্থাপন।

হার্ডওয়্যার জেনারেশন সিএনসি সফ্টওয়্যারের অপারেশন পরিবর্তন করে না। মূল G3 বোর্ড (সিপিইউ কার্ড, সার্ভো কার্ড, মেমরি মডিউল) থেকে সমস্ত প্লাগ-ইন মডিউল G5 বোর্ডে স্থানান্তর করা হয় এবং সঠিকভাবে কাজ চালিয়ে যায়।

কোন হার্ডওয়্যার জেনারেশন ইনস্টল করা হচ্ছে তা নির্বিশেষে SRAM ডেটা ব্যাকআপ এবং পুনরুদ্ধার পদ্ধতি একই।

প্রশ্ন 3: স্ট্যান্ডঅ্যালোন ক্যাবিনেট মাস্টার বোর্ড প্রতিস্থাপনের পরে প্যানেল i ডিসপ্লে একটি "লিঙ্ক ত্রুটি" দেখাচ্ছে। কী পরীক্ষা করা উচিত?

মাস্টার বোর্ড প্রতিস্থাপনের পরে একটি প্যানেল i লিঙ্ক ত্রুটি প্রায় সবসময় স্ট্যান্ডঅ্যালোন ক্যাবিনেট এবং প্যানেল i ডিসপ্লে ইউনিটের মধ্যে ফাইবার-অপটিক কেবল সংযোগের দিকে নির্দেশ করে। বোর্ড প্রতিস্থাপনের সময়, ফাইবার-অপটিক সংযোগকারীগুলি বিঘ্নিত হতে পারে বা কেবলটি টানটান হতে পারে।

প্রতিটি ফাইবার-অপটিক কেবলের উভয় প্রান্ত পরীক্ষা করুন — মাস্টার বোর্ডের COP সংযোগকারী এবং প্যানেল i ইউনিটের রিসিভ সংযোগকারী।

যদি কোনও দূষণ দৃশ্যমান হয় তবে লিন্ট-ফ্রি ওয়াইপ দিয়ে ফাইবার প্রান্তগুলি পরিষ্কার করুন।

দৃঢ়ভাবে পুনরায় সংযোগ করুন এবং লিঙ্ক স্ট্যাটাস ইন্ডিকেটর (যদি লাগানো থাকে) স্বাভাবিক দেখাচ্ছে কিনা তা যাচাই করুন।

প্রশ্ন 4: রক্ষণাবেক্ষণের উদ্দেশ্যে স্ট্যান্ডঅ্যালোন টাইপ 310i-SA একটি নেটওয়ার্ক-সংযুক্ত (প্যানেল i) ডিসপ্লে ইউনিট থেকে কীভাবে আলাদা?

স্ট্যান্ডঅ্যালোন ক্যাবিনেটের মাস্টার বোর্ড (A20B-8101-0375) সমস্ত সিএনসি প্রসেসিং তৈরি করে। অপারেটর স্টেশনের প্যানেল i ডিসপ্লে ইউনিটে শুধুমাত্র ডিসপ্লে ইলেকট্রনিক্স এবং একটি MDI কীবোর্ড থাকে — এটির নিজস্ব কোনও সিএনসি প্রসেসিং ক্ষমতা নেই।

রক্ষণাবেক্ষণের জন্য, এর মানে হল যে সমস্ত ডায়াগনস্টিক ডেটা (অ্যালার্ম লগ, প্যারামিটার রিডব্যাক, ল্যাডার মনিটরিং) প্যানেল i ডিসপ্লের মাধ্যমে উপলব্ধ থাকে যদিও প্রসেসিং রিমোটলি ঘটে।

যদি ডিসপ্লেতে কোনও চিত্র না দেখা যায়, তবে ত্রুটিটি ফাইবার লিঙ্কে, প্যানেল i ডিসপ্লে ইউনিটে বা মাস্টার বোর্ডের ডিসপ্লে আউটপুট সার্কিটে থাকতে পারে।

প্রশ্ন 5: SRAM ব্যাটারি কি মাস্টার বোর্ডের সাথে একই সময়ে প্রতিস্থাপন করা উচিত?

যদি মেশিনের SRAM ব্যাকআপ ব্যাটারি 2 বছরের বেশি পুরানো হয় বা বোর্ড ব্যর্থ হওয়ার আগে ব্যাটারি অ্যালার্ম সক্রিয় ছিল, তবে মাস্টার বোর্ড সোয়াপের সময় ব্যাটারি প্রতিস্থাপন করুন। SRAM ব্যাকআপ ব্যাটারি কন্ট্রোলার পাওয়ার ডাউন থাকা অবস্থায় মেশিনের ডেটা (প্যারামিটার, পিএমসি ল্যাডার, প্রোগ্রাম) বজায় রাখে।

একটি নতুন মাস্টার বোর্ড ইনস্টল করার পরে, ব্যাকআপ মাধ্যম থেকে SRAM ডেটা লোড করুন।

একবার নিশ্চিত হয়ে গেলে, একটি নতুন ব্যাটারি ইনস্টল করা ভবিষ্যতের পাওয়ার-অফ সময়কালে ডেটা নির্ভরযোগ্যভাবে বজায় রাখা নিশ্চিত করে।

SRAM ডেটা হারানোর এড়াতে সর্বদা সিএনসি পাওয়ার অন থাকা অবস্থায় ব্যাটারি প্রতিস্থাপন করুন।
