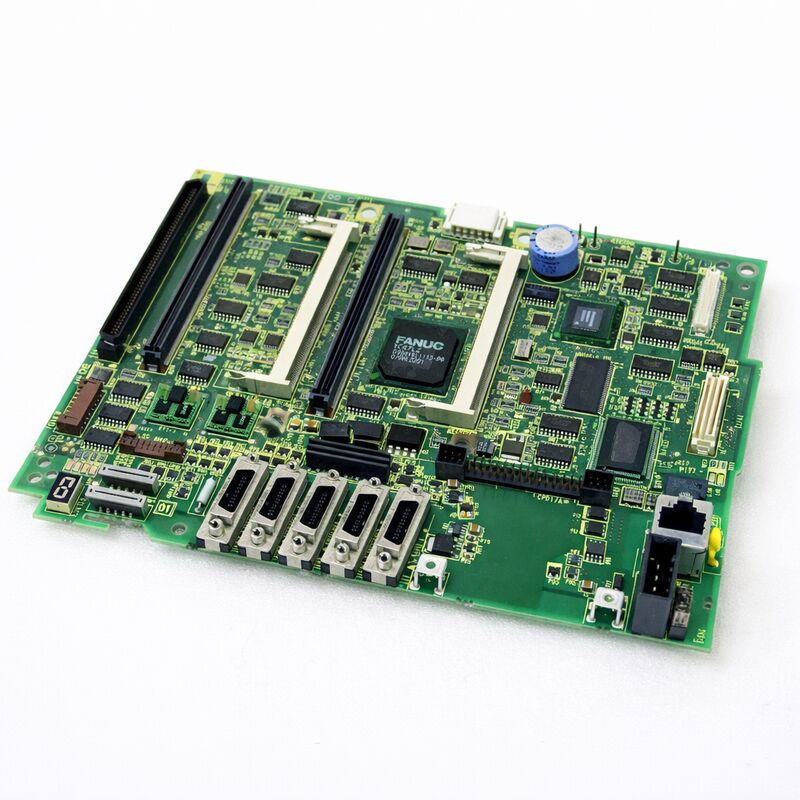

FANUC A20B-8101-0374 | প্রধান পিসিবি -- A20B-8101 হাই-এন্ড সিএনসি কন্ট্রোলার সিরিজ
FANUC A20B-8101-0374 A20B-8101 বোর্ড পরিবারের অন্তর্গত -- FANUC-এর প্রধান পিসিবি সিরিজ যা উচ্চ-কার্যক্ষমতা সম্পন্ন সিরিজ 30i/31i/32i সিএনসি প্রজন্মের জন্য। এই পরিবারটি i-সিরিজ যুগের সবচেয়ে সক্ষম FANUC সিএনসি কন্ট্রোলারগুলির জন্য নিয়ন্ত্রণ হার্ডওয়্যারকে অন্তর্ভুক্ত করে।
এই কন্ট্রোলারগুলি চালিত মেশিনগুলি এমন কাজগুলি পরিচালনা করে যা সাধারণ সিএনসি প্রজন্মগুলি করতে পারে না: পাঁচ-অক্ষের যুগপৎ ইন্টারপোলেশন, প্রতিটি পাথে স্বাধীন প্রোগ্রাম এক্সিকিউশন সহ মাল্টি-পাথ অপারেশন, সারফেস-ফিনিশ-গুরুত্বপূর্ণ অংশগুলির জন্য উচ্চ-গতির ন্যানো-ইন্টারপোলেশন, এবং যৌগিক মেশিনগুলিতে টার্নিং, মিলিং এবং গ্রাইন্ডিং অপারেশনের মধ্যে জটিল সিঙ্ক্রোনাইজেশন।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| সিরিজ |
A20B-8101 |
| সামঞ্জস্যপূর্ণ সিএনসি প্ল্যাটফর্ম |
FANUC সিরিজ 30i/31i/32i-A এবং ভ্যারিয়েন্ট |
| কার্যকারিতা |
প্রধান / উচ্চ-কার্যকারিতা নিয়ন্ত্রণ পিসিবি |
| অপারেটিং ভোল্টেজ |
সিস্টেম-সরবরাহকৃত অভ্যন্তরীণ (সিএনসি র্যাক) |
| নির্মাণ |
ইন্ডাস্ট্রিয়াল-গ্রেড FR-4, SMD কম্পোনেন্ট |
| ইন্টারফেস |
FSSB, সিরিয়াল স্পিন্ডল, I/O লিঙ্ক, ডিসপ্লে |
| অবস্থা |
উপলভ্য -- সংস্কারকৃত, পরীক্ষিত |
| উৎপত্তি |
জাপান |
30i/31i/32i-A প্ল্যাটফর্ম -- কন্ট্রোল বোর্ড কী সমর্থন করে
সিরিজ 30i/31i/32i-A সিএনসি প্রজন্ম FANUC-এর মেশিন টুল সিএনসি লাইনাপের শীর্ষে অবস্থান করে। এই প্ল্যাটফর্মটি কী নিয়ন্ত্রণ করে তা বোঝা প্রধান নিয়ন্ত্রণ বোর্ড কেন এত গুরুত্বপূর্ণ তা ব্যাখ্যা করতে সাহায্য করে।
- মাল্টি-পাথ মেশিনিং: 30i/31i/32i-A একাধিক স্বাধীন প্রোগ্রাম পাথকে যুগপৎ এক্সিকিউশন সমর্থন করে। প্রতিটি পাথ তার নিজস্ব অক্ষ এবং স্পিন্ডলের সেট নিয়ন্ত্রণ করে।
- উচ্চ অক্ষ সংখ্যা: একটি একক 30i/31i/32i-A সিএনসি সমস্ত পাথে 40টি অক্ষ পর্যন্ত নিয়ন্ত্রণ করতে পারে, কিছু কনফিগারেশনে 20টি সার্ভো অক্ষ এবং 4টি স্পিন্ডল পর্যন্ত।
- উচ্চ-গতির ইন্টারপোলেশন: ন্যানো-ইন্টারপোলেশন ফাংশন সাব-মাইক্রন রেজোলিউশনে ইন্টারপোলেশন কমান্ডগুলি প্রক্রিয়া করে, যার জন্য খুব দ্রুত সাইকেল টাইম প্রয়োজন।
- পাঁচ-অক্ষের যুগপৎ নিয়ন্ত্রণ: টুল সেন্টার পয়েন্ট কন্ট্রোল, টিল্টেড ওয়ার্কপ্লেন ফাংশন এবং যুগপৎ পাঁচ-অক্ষের ইন্টারপোলেশন সবই কন্ট্রোল বোর্ডের প্রসেসরের মাধ্যমে চলে।
A20B-8101 সিরিজ বোর্ডের জন্য রক্ষণাবেক্ষণ বিবেচনা
একটি হাই-এন্ড সিএনসি-তে যেকোনো প্রধান নিয়ন্ত্রণ বোর্ড প্রতিস্থাপনের জন্য একটি পেরিফেরাল বা অপশন বোর্ড প্রতিস্থাপনের চেয়ে বেশি প্রস্তুতির প্রয়োজন:
- ডেটা ব্যাকআপ অপরিহার্য: বোর্ড সরানোর আগে সমস্ত মেশিন-নির্দিষ্ট ডেটা ক্যাপচার করতে হবে
- মডিউল সিটিং গুরুত্বপূর্ণ: পুনরায় ইনস্টল করার পরে প্লাগ-ইন মডিউলগুলি সম্পূর্ণরূপে এবং সঠিকভাবে বসানো উচিত
- যাচাইকরণ ক্রম: প্রতিস্থাপনের পরে, পদ্ধতিগতভাবে যাচাই করুন: সিএনসি প্যারামিটার, পিএমসি ল্যাডার এক্সিকিউশন, অক্ষের প্রস্তুতি, স্পিন্ডলের প্রস্তুতি এবং সম্পূর্ণ প্রোগ্রাম এক্সিকিউশন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: সিরিজ 30i সিএনসি চালু হয় কিন্তু অবিলম্বে একটি "9001" বা অনুরূপ সিস্টেম কনফিগারেশন অ্যালার্ম দেখায়। A20B-8101-0374 কি ত্রুটিপূর্ণ?
বোর্ড প্রতিস্থাপনের পরে প্রথম স্টার্টআপে একটি সিস্টেম কনফিগারেশন অ্যালার্ম সাধারণত নির্দেশ করে যে সিএনসি-র সফ্টওয়্যার প্রতিস্থাপন বোর্ডের হার্ডওয়্যার কনফিগারেশন চিনতে পারছে না। প্রথমে, SRAM ডেটা সঠিকভাবে লোড হয়েছে কিনা তা যাচাই করুন। যদি SRAM সঠিকভাবে লোড হয় এবং অ্যালার্ম চলতে থাকে, তবে বোর্ডের ভ্যারিয়েন্টের জন্য সফ্টওয়্যার প্যারামিটার সমন্বয় প্রয়োজন হতে পারে বা এটি সঠিক হার্ডওয়্যার রিভিশন নাও হতে পারে।
প্রশ্ন ২: A20B-8101 পরিবারের অপশন বোর্ডগুলি কি বিভিন্ন 30i/31i/32i মেশিন কনফিগারেশনের মধ্যে অদলবদল করে ব্যবহার করা যেতে পারে?
A20B-8101 পরিবারের মধ্যে অপশন বোর্ডগুলি সাধারণত 30i/31i/32i-A সিস্টেমগুলির মধ্যে সামঞ্জস্যপূর্ণ, যদি একই যোগাযোগ প্রোটোকল ইনস্টল করা হয় এবং সিএনসি সফ্টওয়্যার সেই অপশনটিকে সমর্থন করে। তবে, অপশন বোর্ডগুলির জন্য সিএনসি-তে নিবন্ধিত সংশ্লিষ্ট সফ্টওয়্যার অপশনও প্রয়োজন।
প্রশ্ন ৩: সেকেন্ডারি মার্কেটে উপলব্ধ A20B-8101 সিরিজের বোর্ডগুলিতে কখনও কখনও বিভিন্ন সাফিক্স অক্ষর থাকে। এটি কি সামঞ্জস্যকে প্রভাবিত করে?
FANUC পার্ট নম্বরে সাফিক্স অক্ষরগুলি সাধারণত হার্ডওয়্যার রিভিশন স্তরগুলি নির্দেশ করে। বেশিরভাগ ক্ষেত্রে, একটি উচ্চতর রিভিশন সাফিক্স পশ্চাৎমুখী সামঞ্জস্যপূর্ণ। তবে, যন্ত্রাংশ সরবরাহকারীর সাথে নিশ্চিত করুন যে নির্দিষ্ট সাফিক্সটি লক্ষ্য মেশিনের প্রধান বোর্ড কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ।
প্রশ্ন ৪: A20B-8101-0374 একটি অতিরিক্ত যন্ত্রাংশ হিসাবে সংরক্ষণ করার সময় কীভাবে পরিবহন এবং সংরক্ষণ করা উচিত?
মূল অ্যান্টিস্ট্যাটিক প্যাকেজিং বা ডেসিট্যান্ট সহ একটি সমতুল্য ESD-নিরাপদ ব্যাগে সংরক্ষণ করুন। আর্দ্রতা, উচ্চ তাপমাত্রা এবং সরাসরি সূর্যালোক থেকে দূরে রাখুন। বোর্ডে ফাইন-পিচ SMD কম্পোনেন্ট এবং CMOS লজিক রয়েছে যা ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের প্রতি সংবেদনশীল।
প্রশ্ন ৫: একটি সফল বোর্ড প্রতিস্থাপন এবং ডেটা পুনরুদ্ধারের পরে, সিএনসি কাজ করে কিন্তু একটি অক্ষ দ্রুত চলাচলের সময় ফলোয়িং এরর অ্যালার্ম দেখায়। প্রতিস্থাপন বোর্ড কি সঠিকভাবে ইনস্টল করা হয়েছিল?
একটি প্রধান বোর্ড প্রতিস্থাপনের পরে একটি একক অক্ষে ফলোয়িং এরর অ্যালার্মগুলি প্রায়শই একটি প্রধান বোর্ড ব্যর্থতার চেয়ে একটি সার্ভো প্যারামিটার সমস্যা নির্দেশ করে। প্রভাবিত অক্ষের জন্য সার্ভো প্যারামিটার মানগুলি মেশিনের নথিভুক্ত বেসলাইনের সাথে তুলনা করুন। যদি প্যারামিটারগুলি সঠিক মনে হয়, তবে প্রভাবিত এম্প্লিফায়ারের জন্য FSSB ফাইবার-অপটিক সংযোগটি পরিদর্শন করুন।
