A20B-8101-0160 Fanuc PCB বোর্ড A20B81010160 A2OB-8IOI-OI6O

FANUC A20B-8101-0160 | পিসি-সাইড HSSB ইন্টারফেস PCB — হাই-স্পিড সিরিয়াল বাস, অপটিক্যাল ফাইবার সিএনসি-টু-পিসি লিঙ্ক, সিরিজ 16i / 18i / 21i / 160i / 180i / 210i, A20B-8101 সিরিজ, জাপান অরিজিন

পার্ট নম্বর: A20B-8101-0160

প্রস্তুতকারক: FANUC Corporation (জাপান)

পণ্য বিভাগ: PCB — পিসি-সাইড HSSB ইন্টারফেস বোর্ড (হাই-স্পিড সিরিয়াল বাস)

সিরিজ: A20B-8101 — FANUC i-সিরিজ পিসি ইন্টারফেস PCB ফ্যামিলি

সংক্ষিপ্ত বিবরণ

The FANUC A20B-8101-0160 হল FANUC-এর হাই-স্পিড সিরিয়াল বাস (HSSB) লিঙ্কের পিসি-সাইড কম্পোনেন্ট — যে বোর্ডটি একটি পার্সোনাল কম্পিউটারের এক্সপ্যানশন স্লটে ইনস্টল করা হয় যাতে সেই পিসি সরাসরি একটি FANUC i-সিরিজ সিএনসি কন্ট্রোলারের সাথে অপটিক্যাল ফাইবার কেবলের মাধ্যমে সংযুক্ত হয়।

এটি HSSB জোড়ার সেই অংশ যা কম্পিউটারের সাথে সম্পর্কিত, সিএনসি-র সাথে নয়।

HSSB ছিল FANUC-এর একটি নির্দিষ্ট সমস্যার জন্য মালিকানাধীন সমাধান যা 1990-এর দশকের শেষের দিকে উদ্ভূত হয়েছিল যখন সিএনসি মেশিনগুলি পিসি-ভিত্তিক অ্যাপ্লিকেশন থেকে উপকৃত হতে শুরু করেছিল: একটি FANUC সিএনসি কন্ট্রোলার এবং কাছাকাছি অবস্থিত একটি হোস্ট পার্সোনাল কম্পিউটারের মধ্যে একটি উচ্চ-ব্যান্ডউইথ, নয়েজ-প্রতিরোধী যোগাযোগ লিঙ্ক কীভাবে তৈরি করা যায়।

স্ট্যান্ডার্ড সিরিয়াল সংযোগ (RS-232C) খুব ধীর ছিল এবং মেশিন ড্রাইভ থেকে আসা ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্সের প্রতি খুব সংবেদনশীল ছিল।

ইথারনেট উপলব্ধ ছিল কিন্তু ল্যাটেন্সি এবং প্রোটোকল ওভারহেড নিয়ে এসেছিল যা সিএনসি-র অভ্যন্তরীণ ডেটাতে দ্রুত, ডিটারমিনিস্টিক অ্যাক্সেসের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য অনুপযুক্ত করে তুলেছিল।

HSSB উভয় সমস্যার সমাধান করেছে।

অপটিক্যাল ফাইবার ফিজিক্যাল মিডিয়া সম্পূর্ণরূপে ইলেক্ট্রোম্যাগনেটিক সংবেদনশীলতা দূর করে — আলোর সংকেত বৈদ্যুতিক নয়েজ দ্বারা প্ররোচিত হতে পারে না, কেবলটি সার্ভো অ্যামপ্লিফায়ার, স্পিন্ডল ড্রাইভ বা পাওয়ার কন্টাক্টরগুলির কাছাকাছি চললেও।

মালিকানাধীন হাই-স্পিড সিরিয়াল প্রোটোকল RS-232C-এর চেয়ে দ্রুত ডেটা থ্রুপুট এবং সরাসরি সিএনসি মেমরি অ্যাক্সেসের জন্য ইথারনেটের চেয়ে কম ল্যাটেন্সি সরবরাহ করে।

ফলাফলস্বরূপ লিঙ্কটি পিসিকে সিএনসি-র অভ্যন্তরীণ মেমরি অ্যাক্সেস করতে দেয় — প্রোগ্রাম, প্যারামিটার, বর্তমান অবস্থান, স্পিন্ডল গতি, পিএমসি ডেটা — রিয়েল-টাইম মনিটরিং অ্যাপ্লিকেশন, পিসি থেকে চালিত অপারেটর গাইডেন্স স্ক্রিন এবং বড় ফাইল স্থানান্তর সমর্থন করার জন্য যথেষ্ট দ্রুত গতিতে।

মূল স্পেসিফিকেশন

HSSB কীভাবে কাজ করে — দুটি বোর্ডের আর্কিটেকচার

HSSB লিঙ্কের জন্য সর্বদা দুটি বোর্ডের প্রয়োজন হয়: একটি সিএনসি-তে এবং একটি পিসি-তে। A20B-8101-0160 হল পিসি-সাইড বোর্ড।

সিএনসি-সাইড বোর্ড (একটি পৃথক A20B-8100 বা A20B-8001 সিরিজের অংশ) সিএনসি-র বেসিক ইউনিটের একটি অপশন স্লটে ইনস্টল করা হয়।

সিএনসি-সাইড বোর্ড: সিএনসি-র অভ্যন্তরীণ F-BUS-এর সাথে সংযুক্ত হয়। একটি COP7 অপটিক্যাল ফাইবার পোর্ট সরবরাহ করে। সিএনসি-র দৃষ্টিকোণ থেকে, HSSB লিঙ্ক একটি শেয়ার্ড মেমরি এলাকা তৈরি করে যা পিসি FANUC সিএনসি স্ক্রিন ডিসপ্লে ফাংশন ড্রাইভারের মাধ্যমে অ্যাক্সেস করতে পারে।

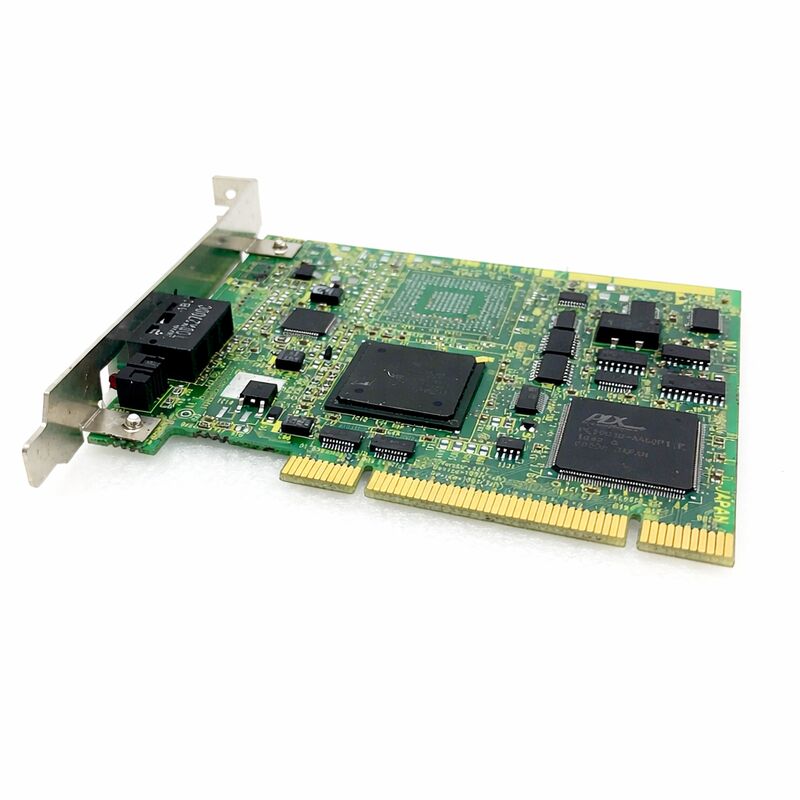

পিসি-সাইড বোর্ড (A20B-8101-0160): পিসি-র এক্সপ্যানশন স্লটে ইনস্টল করা হয়। পিসি-র দিকে ম্যাচিং COP7 অপটিক্যাল ফাইবার পোর্ট সরবরাহ করে। FANUC-এর HSSB ড্রাইভার (পিসি-র উইন্ডোজ অপারেটিং সিস্টেমে ইনস্টল করা) এই বোর্ডের মাধ্যমে সিএনসি-র সাথে যোগাযোগ করে।

FANUC FOCAS লাইব্রেরি ব্যবহার করে লেখা অ্যাপ্লিকেশনগুলি ড্রাইভারের মাধ্যমে সিএনসি অ্যাক্সেস করে।

অপটিক্যাল ফাইবার কেবল দুটি COP7 পোর্টকে সংযুক্ত করে।

কেবলটি পিসি থেকে সিএনসি পর্যন্ত চলে — সাধারণত মেশিন ক্যাবিনেটের একটি প্যানেল পিসি বা ইন্ডাস্ট্রিয়াল কম্পিউটার থেকে, একটি কেবল ডাক্টের মাধ্যমে, সিএনসি কন্ট্রোল ইউনিটের অপশন স্লট অবস্থানে। সর্বোচ্চ কেবলের দৈর্ঘ্য ব্যবহৃত নির্দিষ্ট অপটিক্যাল ফাইবার কেবলের মডেলের উপর নির্ভর করে।

পিসি এবং সফ্টওয়্যার প্রয়োজনীয়তা

A20B-8101-0160-এর জন্য প্রয়োজন:

পিসি এক্সপ্যানশন স্লট।বোর্ডটি নির্দিষ্ট বোর্ড ভ্যারিয়েন্টের উপর নির্ভর করে একটি ISA বা PCI এক্সপ্যানশন স্লটে ইনস্টল করা হয়। পিসি-তে একটি খালি সামঞ্জস্যপূর্ণ স্লট থাকতে হবে। মেশিন ক্যাবিনেটে সমন্বিত ইন্ডাস্ট্রিয়াল প্যানেল পিসিগুলি এই বোর্ডের জন্য একটি সাধারণ হোস্ট — তারা ফিজিক্যাল মাউন্টিং, প্রয়োজনীয় এক্সপ্যানশন স্লট এবং একটি বোর্ডের জন্য প্রয়োজনীয় ইন্ডাস্ট্রিয়াল-গ্রেড অপারেটিং পরিবেশ সরবরাহ করে যা একটি মেশিন টুল ক্যাবিনেটে থাকে।

FANUC HSSB ড্রাইভার।বোর্ডটি কাজ করার জন্য পিসি-র উইন্ডোজ অপারেটিং সিস্টেমের জন্য ড্রাইভার ইনস্টল করতে হবে।

ড্রাইভারটি উইন্ডোজ ডিভাইস ম্যানেজারে একটি HSSB ডিভাইস হিসাবে প্রদর্শিত হয়। FANUC HSSB ড্রাইভার সফ্টওয়্যার Windows NT, Windows 2000, Windows XP এবং সফ্টওয়্যার সংস্করণের উপর নির্ভর করে পরবর্তী উইন্ডোজ সংস্করণগুলিকে সমর্থন করে।

FANUC FOCAS লাইব্রেরি বা সিএনসি স্ক্রিন ডিসপ্লে ফাংশন।অ্যাপ্লিকেশনগুলি FANUC-এর FOCAS2 লাইব্রেরি (পিসি অ্যাপ্লিকেশন কোডের মাধ্যমে সিএনসি ডেটাতে প্রোগ্রাম্যাটিক অ্যাক্সেসের জন্য) বা FANUC সিএনসি স্ক্রিন ডিসপ্লে ফাংশন (যা পিসি স্ক্রিনে সিএনসি অপারেটর প্যানেলের ডিসপ্লে মিরর করে এবং অপারেটরদের পিসি থেকে সিএনসি-র সাথে ইন্টারঅ্যাক্ট করতে দেয়) ব্যবহার করে সিএনসি-র সাথে যোগাযোগ করে।

অপটিক্যাল ফাইবার কেবল।FANUC অপটিক্যাল ফাইবার কেবল A66L-6001-0026 সিরিজ সুপারিশ করা হয়।

কেবলটির দৈর্ঘ্য সমর্থিত সীমার মধ্যে আছে কিনা তা নিশ্চিত করতে হবে।

অপটিক্যাল ফাইবার — ইঞ্জিনিয়ারিং পছন্দ

অপটিক্যাল ফাইবার ফিজিক্যাল মিডিয়া একটি নির্বিচার পছন্দ নয় — এটি মেশিন টুল পরিবেশে একটি বাস্তব সমস্যার ইঞ্জিনিয়ারিং সমাধান।

একটি মেশিন টুল ক্যাবিনেটে তীব্র ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্সের একাধিক উৎস থাকে: কিলোহার্টজ ফ্রিকোয়েন্সিতে সার্ভো ড্রাইভ PWM সুইচিং, স্পিন্ডল ড্রাইভ পাওয়ার স্টেজ, লোডের অধীনে খোলা এবং বন্ধ হওয়া এসি কন্টাক্টর এবং ট্রান্সফর্মার ম্যাগনেটিক ফিল্ড।

এই পরিবেশের মধ্য দিয়ে যাওয়া যেকোনো প্রচলিত বৈদ্যুতিক সংকেত কেবল ডেটা নষ্ট করে এমন প্ররোচিত নয়েজ গ্রহণ করে।

অপটিক্যাল ফাইবার পদার্থবিদ্যা দ্বারা অনাক্রম্য: এটি আলো বহন করে, বৈদ্যুতিক প্রবাহ নয়। কোনো বৈদ্যুতিক ক্ষেত্র একটি ফাইবার অপটিক কেবলে সংকেত প্ররোচিত করতে পারে না।

অপটিক্যাল ফাইবার ব্যবহার করে HSSB লিঙ্কটি যে কোনো ইলেক্ট্রোম্যাগনেটিক পরিবেশের মধ্য দিয়ে চলুক না কেন নির্ভরযোগ্যভাবে নয়েজ-মুক্ত থাকে।

এই নির্ভরযোগ্যতাই FANUC-এর HSSB-এর জন্য অপটিক্যাল ফাইবার বেছে নেওয়ার কারণ, প্রচলিত বৈদ্যুতিক সিরিয়াল সংযোগের পরিবর্তে।

A20B-8101-0160-এর COP7 কানেক্টর অপটিক্যাল ফাইবার কেবল গ্রহণ করে। নির্ভরযোগ্য অপারেশনের জন্য ফাইবার কানেক্টরগুলি পরিষ্কার রাখা গুরুত্বপূর্ণ — ফাইবার এন্ড ফেসে সামান্য দূষণও অপটিক্যাল সংকেতকে দুর্বল করে, যার ফলে যোগাযোগ ত্রুটি হয়।

যখন ফাইবার সংযুক্ত থাকে না, তখন দূষণ রোধ করার জন্য প্রতিরক্ষামূলক ক্যাপটি COP7 পোর্টে আবৃত থাকতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: HSSB লিঙ্ক কাজ করছে কিন্তু পিসি মাঝে মাঝে যোগাযোগ ত্রুটি দেখাচ্ছে। সবচেয়ে সম্ভাব্য কারণ কী?

অপটিক্যাল ফাইবার কানেক্টর দূষণ হল HSSB যোগাযোগ ত্রুটির সবচেয়ে সাধারণ কারণ যখন লিঙ্কটি পূর্বে কাজ করছিল। উভয় COP7 কানেক্টর (A20B-8101-0160 বোর্ড এবং সিএনসি-সাইড বোর্ডে) থেকে ফাইবার কেবলটি সরান এবং ফাইবার এন্ড ফেসগুলি পরিদর্শন করুন।

একটি শুকনো লিন্ট-ফ্রি অপটিক্যাল ক্লিনিং ওয়াইপ বা একটি সঠিক ফাইবার ক্লিনিং টুল দিয়ে পরিষ্কার করুন। কোনো দ্রাবক ব্যবহার করবেন না।

কেবলটি পুনরায় প্রবেশ করান এবং নিশ্চিত করুন যে কানেক্টরগুলি সম্পূর্ণরূপে বসে আছে এবং ল্যাচ করা আছে। পরিষ্কার করার পরেও ত্রুটিগুলি অব্যাহত থাকলে, তীক্ষ্ণ বাঁক বা শারীরিক ক্ষতির জন্য ফাইবার কেবলটি পরিদর্শন করুন।

প্রশ্ন ২: A20B-8101-0160 ইনস্টল করা পিসি উইন্ডোজ এক্সপি চালাচ্ছে। HSSB ড্রাইভার কি সামঞ্জস্যপূর্ণ?

FANUC HSSB ড্রাইভার সফ্টওয়্যার উইন্ডোজ এক্সপি সমর্থন করে। নির্দিষ্ট অপারেটিং সিস্টেমের জন্য সঠিক ড্রাইভার সংস্করণ ইনস্টল করুন — ড্রাইভার সংস্করণটি অপারেটিং সিস্টেম এবং নির্দিষ্ট HSSB বোর্ড হার্ডওয়্যার রিভিশন উভয়ের সাথে মিলতে হবে। HSSB ড্রাইভার ইনস্টলেশনের পরে উইন্ডোজ ডিভাইস ম্যানেজারে প্রদর্শিত হয়।

যদি ডিভাইসটি একটি ত্রুটি কোড দেখায়, তবে A20B-8101-0160 হার্ডওয়্যার রিভিশনের জন্য FANUC-এর সামঞ্জস্যতা ডকুমেন্টেশনের বিপরীতে ড্রাইভার সংস্করণটি যাচাই করুন।

এছাড়াও নিশ্চিত করুন যে পিসি-র এক্সপ্যানশন স্লট টাইপ (PCI বা ISA) বোর্ডের সংযোগ টাইপের সাথে মেলে।

প্রশ্ন ৩: একাধিক সিএনসি মেশিনের সাথে একই সময়ে একটি পিসি (A20B-8101-0160 সহ) সংযোগ করা কি সম্ভব?

হ্যাঁ, যদি পিসি-তে একাধিক এক্সপ্যানশন স্লট উপলব্ধ থাকে। প্রতিটি সিএনসি-র HSSB লিঙ্কের জন্য একটি পিসি-সাইড বোর্ড এবং সংশ্লিষ্ট সিএনসি-সাইড বোর্ডের জন্য একটি অপটিক্যাল ফাইবার কেবল প্রয়োজন। একই পিসি-তে একাধিক A20B-8101-0160 বোর্ড ইনস্টল করা যেতে পারে, প্রতিটি একটি ভিন্ন সিএনসি-র সাথে সংযুক্ত।

FANUC HSSB ড্রাইভার একাধিক HSSB চ্যানেল সমর্থন করে — প্রতিটি চ্যানেল একটি বোর্ড এবং একটি সিএনসি-র সাথে যুক্ত।

FANUC FOCAS অ্যাপ্লিকেশনগুলি প্রতিটি সিএনসি-কে তার চ্যানেল নম্বর দ্বারা ঠিকানা দিতে পারে, যা একটি পিসি-কে একই সাথে একাধিক সিএনসি মেশিন পর্যবেক্ষণ, প্রোগ্রাম বা ডেটা প্রদর্শন করতে দেয়।

প্রশ্ন ৪: HSSB লিঙ্ক দ্বারা সমর্থিত সর্বোচ্চ অপটিক্যাল ফাইবার কেবলের দৈর্ঘ্য কত?

প্রস্তাবিত অপটিক্যাল ফাইবার কেবল (A66L-6001-0026 সিরিজ) স্ট্যান্ডার্ড দৈর্ঘ্যে উপলব্ধ। সর্বোচ্চ সমর্থিত কেবলের দৈর্ঘ্য বোর্ডের নির্দিষ্ট ট্রান্সমিটার/রিসিভার সমন্বয়ের অপটিক্যাল পাওয়ার বাজেট দ্বারা নির্ধারিত হয়।

বাস্তবে, HSSB লিঙ্কটি একটি মেশিন ক্যাবিনেটের মধ্যে বা একটি মেশিন ক্যাবিনেট এবং একটি সংলগ্ন প্যানেলের মধ্যে সংযোগের জন্য তৈরি করা হয়েছে — সাধারণত কয়েক মিটার থেকে কয়েক দশ মিটার পর্যন্ত।

দীর্ঘ দূরত্বের জন্য, নির্দিষ্ট বোর্ড এবং কেবল সমন্বয়ের জন্য সর্বোচ্চ কেবলের দৈর্ঘ্যের জন্য FANUC-এর HSSB ডকুমেন্টেশন দেখুন।

কেবলটি কয়েল বা তীক্ষ্ণ বাঁক সহ রুট করবেন না, কারণ এগুলি সংকেতকে দুর্বল করে।

প্রশ্ন ৫: A20B-8101-0160 এবং FANUC ড্রাইভার ইনস্টল করার পরে, সিএনসি স্ক্রিন ডিসপ্লে ফাংশন "সিএনসি সংযুক্ত নয়" বা "HSSB ত্রুটি" দেখাচ্ছে। কী নির্ণয় করা উচিত?

নিম্নলিখিত ক্রমটি অনুসরণ করুন:

(1) নিশ্চিত করুন যে ড্রাইভারটি সঠিকভাবে ইনস্টল করা হয়েছে এবং উইন্ডোজ ডিভাইস ম্যানেজারে A20B-8101-0160 কোনো ত্রুটি দেখাচ্ছে না।

(2) নিশ্চিত করুন যে সিএনসি-সাইড HSSB বোর্ডটি সিএনসি-তে ইনস্টল করা আছে এবং সিএনসি চালু আছে।

(3) নিশ্চিত করুন যে অপটিক্যাল ফাইবার কেবলটি উভয় প্রান্তে সংযুক্ত এবং পরিষ্কার আছে।

(4) নিশ্চিত করুন যে সিএনসি-র HSSB প্যারামিটার (সিএনসি-র দিকে HSSB যোগাযোগ সক্ষম করা) সঠিকভাবে সেট করা আছে — সিএনসি-কে HSSB লিঙ্কে অংশগ্রহণ করার জন্য এই প্যারামিটারটি সক্ষম করতে হবে। (5) নিশ্চিত করুন যে পিসি-র HSSB সফ্টওয়্যারে কনফিগার করা নোড নম্বর সিএনসি-র HSSB নোড সেটিংয়ের সাথে মেলে।

নোড নম্বরের অমিল একটি সাধারণ কমিশন ত্রুটি যা ঠিক "সংযুক্ত নয়" উপসর্গ তৈরি করে।
