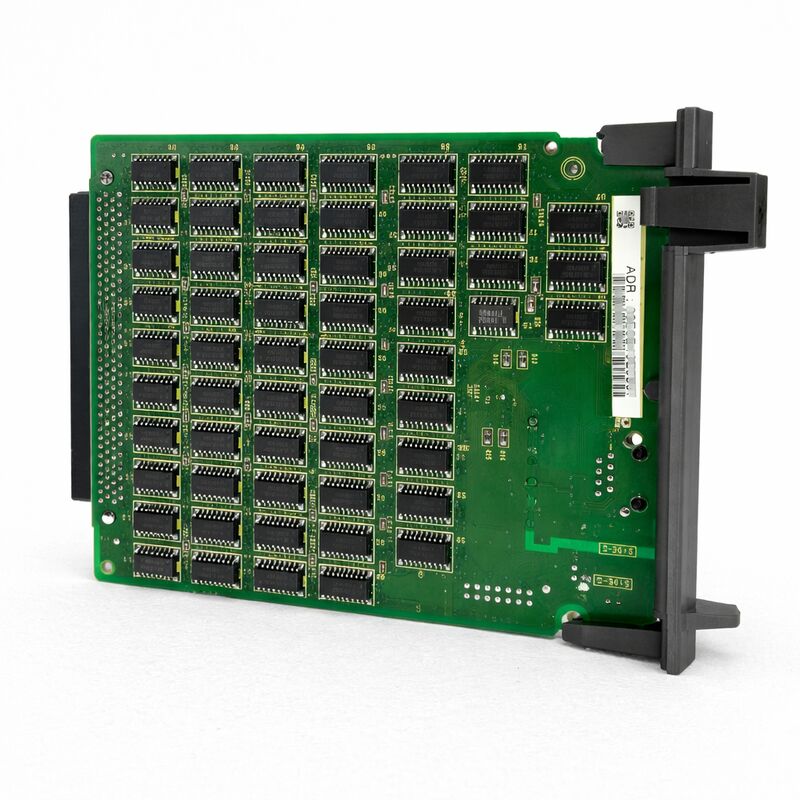

A20B-8100-0670 Fanuc PCB বোর্ড A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670∙ দ্রুত ইথারনেট বোর্ড ∙ স্বতন্ত্র সিএনসি ইথারনেট অপশন পিসিবি, ফোকাস১ / ডিএনসি১ / ফ্যাক্টলিংক নেটওয়ার্ক ইন্টারফেস, এ২০বি-৮১০০ সিরিজ, জাপান মূল

পার্ট নম্বরঃA20B-8100-0670

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

প্রোডাক্ট বিভাগঃপিসিবি ∙ ইথারনেট অপশন বোর্ড (স্ট্যান্ডেলোন সিএনসি টাইপ)

সিরিজ:A20B-8100

সংক্ষিপ্ত বিবরণ

দ্যFANUC A20B-8100-0670ফ্যানুকের স্বতন্ত্র টাইপ আই-সিরিজ সিএনসি কন্ট্রোলারগুলির জন্য একটি ফাস্ট ইথারনেট বিকল্প বোর্ড। এটি স্বতন্ত্র সিএনসি নিয়ন্ত্রণ ইউনিটের বিকল্প স্লটে ইনস্টল করা হয়,একটি 100BASE-TX ইথারনেট পোর্ট যোগ করা যা নিয়ামককে একটি কারখানার ল্যানের সাথে সংযোগ স্থাপন করতে সক্ষম করে.

এই বোর্ড ছাড়া বা কিছু প্রধান বোর্ডের ভেরিয়েন্টে উপলব্ধ এমবেডেড ইথারনেট ফাংশন ছাড়া FANUC আই-সিরিজ সিএনসির সরাসরি নেটওয়ার্ক সংযোগ নেই।এটি শুধুমাত্র RS-232C সিরিয়াল ক্যাবল বা HSSB এর মাধ্যমে যোগাযোগ করতে পারে.

A20B-8100-0670 এটি পরিবর্তন করে। একবার ইনস্টল এবং কনফিগার করা হলে, CNC একটি নেটওয়ার্কযুক্ত নোড হয়ে যায়।

এটি এনসি প্রোগ্রামগুলি গ্রহণ এবং প্রেরণ করতে পারে, মনিটরিং সফটওয়্যার থেকে ফোকাস 2 এপিআই কলগুলিতে সাড়া দিতে পারে, ডিএনসি 1 / ইথারনেট ডেটা-সার্ভার ফাইল ট্রান্সফারে অংশ নিতে পারে,এবং প্রদর্শন Factolink অপারেটর গাইডেন্স স্ক্রিন একটি কারখানা সার্ভার থেকে ধাক্কা.

পণ্যের শ্রেণীর স্বতন্ত্র নামকরণ নির্দিষ্ট এবং গুরুত্বপূর্ণ।

FANUC-এর আই-সিরিজ কন্ট্রোলার দুটি শারীরিক আর্কিটেকচারে পাওয়া যায় - ইন্টিগ্রেটেড (এলসিডি-মাউন্ট, কম্প্যাক্ট) এবং স্বতন্ত্র (সিএনসি ইলেকট্রনিক্স একটি পৃথক ক্যাবিনেটে) ।

A20B-8100-0670 স্বতন্ত্র-টাইপ ইউনিটগুলির জন্য ডিজাইন করা হয়েছে যেখানে বিকল্প বোর্ডগুলি নিয়ন্ত্রণ ক্যাবিনেটের মধ্যে ডেডিকেটেড র্যাক স্লটগুলিতে ইনস্টল করা হয়।

মূল বৈশিষ্ট্যাবলী

ইথারনেট বোর্ড কী সক্ষম করে

একবার A20B-8100-0670 ইনস্টল হয়ে গেলে এবং CNC এর ইথারনেট পরামিতিগুলি কনফিগার করা হলে, বেশ কয়েকটি সংযোগ ফাংশন উপলব্ধ হয়ঃ

ফোকাস১/ইথারনেট।FOCAS (FANUC Open CNC API Specification) হল বাহ্যিক অ্যাপ্লিকেশন থেকে CNC ডেটা অ্যাক্সেস করার জন্য FANUC এর স্ট্যান্ডার্ড API।

ইথারনেট বোর্ডের সাথে, পিসি বা সার্ভারে চলমান অ্যাপ্লিকেশনগুলি স্পিন্ডল লোড, অক্ষের অবস্থান, অ্যালার্মের অবস্থা, প্রোগ্রামের নাম,এবং বাস্তব সময়ে অন্যান্য CNC তথ্য আইটেম কয়েক ডজন.

এটি FANUC আই-সিরিজ মেশিনে মেশিন মনিটরিং, OEE ড্যাশবোর্ড এবং MTConnect সংহতকরণের ভিত্তি।

ডিএনসি১/ইথারনেট।ডিএনসি 1 ফাংশনটি সিএনসির অভ্যন্তরীণ মেমরিতে আগে থেকে স্থানান্তরিত হওয়ার পরিবর্তে একটি নেটওয়ার্ক-অ্যাক্সেসযোগ্য ফাইল সার্ভার থেকে এনসি প্রোগ্রাম ফাইলগুলি লোড করার অনুমতি দেয়।

সিএনসি নাম অনুসারে একটি প্রোগ্রাম ফাইল অনুরোধ করে, এবং ইথারনেট বোর্ড নেটওয়ার্কের মাধ্যমে কনফিগার করা ডিএনসি সার্ভারের পথ থেকে এটি পুনরুদ্ধার করে।

এটি হল বড় প্রোগ্রামের স্ট্যান্ডার্ড উপায় ¢ বহু-হাজার ব্লক ছাঁচনির্মাণ প্রোগ্রাম, উদাহরণস্বরূপ ¢ বড় স্থানীয় মেমরির ওভারহেড ছাড়াই সিএনসি মেশিনে চালিত হয়।

ফ্যাক্ট লিংক।ফ্যাক্টলিংক হল ফ্যানুকের অপারেটর গাইডেন্স সিস্টেম।

একটি ফ্যাক্টলিংক সার্ভার টেক্সট পৃষ্ঠাগুলি সিএনসির ডিসপ্লেতে চাপ দেয়, যা সেটআপ নির্দেশাবলী, রক্ষণাবেক্ষণের অনুরোধ বা উত্পাদন ডেটা সরাসরি অপারেটর প্যানেলে উপস্থাপন করতে দেয়।

ইথারনেট বোর্ড নেটওয়ার্ক লিঙ্ক সরবরাহ করে যা কেন্দ্রীয় সার্ভার থেকে রিয়েল টাইমে ফ্যাক্টলিংক আপডেটগুলি সম্ভব করে তোলে।

ইনস্টলেশনের প্রেক্ষাপট

A20B-8100-0670 স্বতন্ত্র সিএনসির কন্ট্রোল র্যাকের একটি উপলব্ধ বিকল্প স্লটে ইনস্টল করে। অন্যান্য A20B-8100-সিরিজের বিকল্প বোর্ডগুলির মতো (প্রোফিবাস মাস্টার, ডিভাইসনেট, আরআইএসসি সিপিইউ, ডেটা সার্ভার),এটা backplane উপর F-বাস সংযোগকারী মধ্যে plugs এবং স্টার্টআপ সময় CNC এর সিস্টেম সফটওয়্যার দ্বারা সনাক্ত করা হয়.

ইনস্টলেশনের পর CNC এর নেটওয়ার্ক প্যারামিটারগুলি কনফিগার করা আবশ্যক: IP ঠিকানা, সাবনেট মাস্ক, ডিফল্ট গেটওয়ে, এবং FOCAS, DNC1, বা Factolink এর জন্য নির্দিষ্ট ফাংশন প্যারামিটার,কোন পরিষেবা ব্যবহার করা হবে তার উপর নির্ভর করে.

এই প্যারামিটারগুলি সিএনসির সিস্টেম / ইথারনেট প্যারামিটার স্ক্রিনগুলির মাধ্যমে এমডিআই মোডে প্রবেশ করা হয় এবং অ-অস্থির মেমরিতে সংরক্ষণ করা হয়।

বোর্ড নিজেই একটি সামঞ্জস্যপূর্ণ ইথারনেট সফ্টওয়্যার বিকল্প প্রয়োজন CNC এর সিস্টেম সফ্টওয়্যার (FROM) এ সক্ষম করা।সংশ্লিষ্ট সফটওয়্যার অপশন লাইসেন্স ছাড়া বোর্ড ইনস্টল করার ফলে ইথারনেট ফাংশন নিষ্ক্রিয় হয়.

একটি স্বতন্ত্র প্রতিস্থাপন হিসাবে এই বোর্ড অর্ডার করার আগে CNC এর বিকল্প কনফিগারেশন যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-8100-0670 ইনস্টল করা আছে কিন্তু EMBED PORT সফটকি সিস্টেম স্ক্রিনে প্রদর্শিত হয় না। কি প্রথম চেক করা উচিত?

সর্বাধিক সাধারণ কারণ হল যে সিএনসির FROM মডিউলে ইথারনেট সফটওয়্যার বিকল্পটি সক্ষম করা হয়নি। সিএনসি লাইসেন্সে ইথারনেট বোর্ড হার্ডওয়্যারটি একটি সক্রিয় সফটওয়্যার বিকল্পের সাথে মেলে।

ইথারনেট ফাংশনের জন্য সিএনসির অপশন স্ক্রিন (সিস্টেম → [অপশনস]) পরীক্ষা করুন।

যদি এটি তালিকাভুক্ত না হয় বা সক্ষম না করা হয়, বোর্ডটি সংশ্লিষ্ট সফ্টওয়্যার বিকল্প ছাড়া সক্রিয় করা যাবে না। এছাড়াও বোর্ডটি সম্পূর্ণ এবং সঠিকভাবে তার বিকল্প স্লটে বসে আছে তা নিশ্চিত করুন।

প্রশ্ন ২ঃ A20B-8100-0670 আধুনিক মেশিন মনিটরিং সফটওয়্যার থেকে FOCAS2 API কল সমর্থন করতে পারে?

হ্যাঁ, FOCAS1/Ethernet (যা A20B-8100-0670 সমর্থন করে) এবং FOCAS2 একটি সামঞ্জস্যপূর্ণ প্রোটোকল বেস ভাগ করে।

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

সফটওয়্যার সরবরাহকারীর সাথে নির্দিষ্ট FOCAS2 লাইব্রেরি সংস্করণ এবং সামঞ্জস্যপূর্ণ CNC সিরিজ নিশ্চিত করুন।

প্রশ্ন 3: সিএনসি একটি ইন্টিগ্রেটেড (এলসিডি-মাউন্ট করা) টাইপ 16i-B বা 18i-B। A20B-8100-0670 ফিট হবে?

A20B-8100-0670 বিশেষভাবে ডেডিকেটেড র্যাক অপশন স্লট সহ স্বতন্ত্র-টাইপ সিএনসি ইউনিটের জন্য।ইন্টিগ্রেটেড (এলসিডি-মাউন্ট করা) 16i-B/18i-B/21i-B সিএনসি ইউনিটগুলি একটি ভিন্ন বিকল্প স্লট আর্কিটেকচার এবং বিভিন্ন ইথারনেট ইন্টারফেস বোর্ড ব্যবহার করে.

অর্ডার করার আগে সিএনসির শারীরিক স্থাপত্য নিশ্চিত করুন ∙ স্বতন্ত্র ইউনিটগুলিতে আলাদা র্যাক ক্যাবিনেটে ইলেকট্রনিক্স রয়েছে,যখন ইন্টিগ্রেটেড ইউনিট LCD প্যানেলের পিছনে ইলেকট্রনিক্স ইন্টিগ্রেটেড আছে.

প্রশ্ন 4: A20B-8100-0670 কতটি একযোগে FOCAS সংযোগ সমর্থন করে?

ইথারনেট বোর্ডটি FANUC এর FOCAS1/Ethernet স্পেসিফিকেশন দ্বারা সংজ্ঞায়িত একযোগে সীমিত সংখ্যক TCP/IP সংযোগ সমর্থন করে।বোর্ডের সমর্থিত তুলনায় আরো সংযোগ খুলতে চেষ্টা সংযোগ প্রত্যাখ্যান বা অ্যাপ্লিকেশন সফ্টওয়্যার সময়সীমা সৃষ্টি করে.

একযোগে অনেক ডেটা গ্রাহক প্রয়োজন এমন পরিবেশের জন্য, একটি একক FOCAS2 ডেটা কনসেন্ট্রেটর যা একবার সিএনসিতে সংযুক্ত হয় এবং ডেটা পুনরায় বিতরণ করে তা স্ট্যান্ডার্ড আর্কিটেকচার।

প্রশ্ন 5: A20B-8100-0670 প্রতিস্থাপনের পরে, ইথারনেট পরামিতিগুলি ফাঁকা প্রদর্শিত হয়। মূল কনফিগারেশন রেকর্ড ছাড়াই তাদের পুনরুদ্ধার করার কোনও উপায় আছে কি?

ইথারনেট পরামিতি (আইপি ঠিকানা, সাবনেট মাস্ক, ডিএনসি সার্ভারের পথ ইত্যাদি) সিএনসির এসআরএমে সংরক্ষণ করা হয়।

যদি প্রথম SRAM ব্যাক আপ না করে বোর্ডটি প্রতিস্থাপন করা হয়, অথবা যদি প্রতিস্থাপনের সময় প্যারামিটারগুলি পরিষ্কার করা হয়, তবে সেগুলি ম্যানুয়ালি পুনরায় প্রবেশ করতে হবে।

FOCAS, DNC1, এবং Factolink এর জন্য পরামিতিগুলি SYSTEM → Ethernet পরামিতি পর্দায় প্রবেশ করা হয়।

যদি রেকর্ড স্থানীয়ভাবে উপলব্ধ না হয় তবে মূল আইপি কনফিগারেশনের জন্য মেশিন টুল নির্মাতার পরিষেবা ডকুমেন্টেশন বা কারখানার নেটওয়ার্ক প্রশাসকের সাথে যোগাযোগ করুন।
