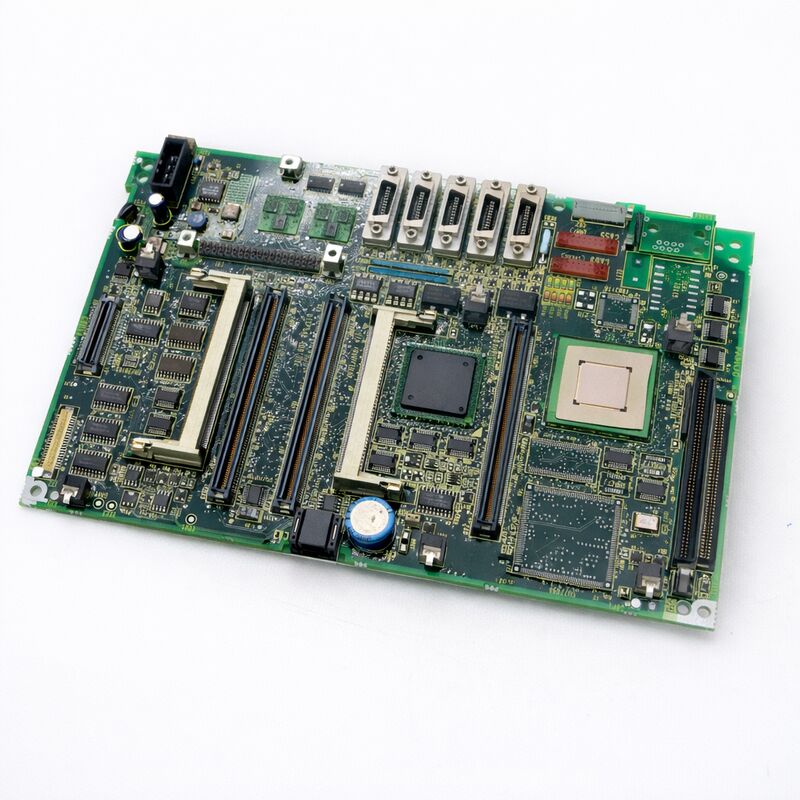

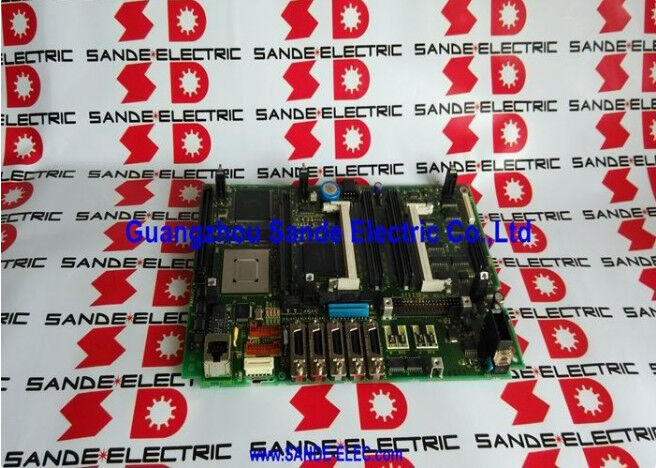

FANUC A20B-8100-0669 | প্রধান CPU PCB — A20B-8100 i-Series CNC কন্ট্রোলার ফ্যামিলি, LCD-মাউন্টেড মেইন কন্ট্রোল বোর্ড, FSSB সার্ভো ইন্টারফেস, জাপান অরিজিন

পার্ট নম্বর: A20B-8100-0669

প্রস্তুতকারক: FANUC Corporation (Japan)

প্রোডাক্ট ক্যাটাগরি: PCB — প্রধান CPU বোর্ড (মাদারবোর্ড)

সিরিজ: A20B-8100 — FANUC i-Series CNC প্রধান CPU বোর্ড ফ্যামিলি

ওভারভিউ

The FANUC A20B-8100-0669 হল FANUC-এর A20B-8100 সিরিজের একটি প্রধান CPU প্রিন্টেড সার্কিট বোর্ড — LCD-মাউন্টেড মাস্টার বোর্ডগুলির ফ্যামিলি যা FANUC-এর i-সিরিজ CNC কন্ট্রোলার প্রজন্মের কেন্দ্রে রয়েছে।

এই বোর্ডগুলি FANUC-এর 16i-B, 18i-B, এবং 21i-B সিরিজের CNC কন্ট্রোলারগুলির জন্য কেন্দ্রীয় হার্ডওয়্যার প্ল্যাটফর্ম হিসাবে কাজ করে, যা 2000-এর দশক এবং 2010-এর দশকে FANUC-এর মধ্যম-পরিসীমা এবং উচ্চ-ক্ষমতাসম্পন্ন CNC অফারকে সংজ্ঞায়িত করেছিল।

এই প্রজন্মের প্রতিটি i-সিরিজ CNC কন্ট্রোলার এই প্রধান বোর্ডগুলির একটির উপর ভিত্তি করে তৈরি।

বোর্ডটি প্লাগ-ইন CPU মডিউল, FROM/SRAM মেমরি মডিউল, অ্যাক্সিস কন্ট্রোল কার্ড, এবং ডিসপ্লে/কমিউনিকেশন সার্কিটগুলি হোস্ট করে। এটি ফিজিক্যালি LCD প্যানেলের সাথে সংযোগ স্থাপন করে, এটিকে একটি ইন্টিগ্রেটেড LCD-মাউন্টেড অ্যাসেম্বলি করে তোলে — কন্ট্রোলারের ইলেকট্রনিক্স এবং ডিসপ্লে একটি একক স্ব-অন্তর্ভুক্ত ইউনিট।

A20B-8100 প্রধান বোর্ড ফ্যামিলি বিভিন্ন পার্ট নম্বরের মাধ্যমে একাধিক CNC ভ্যারিয়েন্টকে কভার করে। সিরিজের প্রতিটি সংখ্যা একটি নির্দিষ্ট CNC মডেলের সাথে সঙ্গতিপূর্ণ যা একটি সংজ্ঞায়িত PMC ক্ষমতা, ইথারনেট বিকল্প এবং অ্যাক্সিস কনফিগারেশন সেট সহ আসে।

A20B-8100-0669 এই ফ্যামিলিতে অবস্থান করে এবং এর মনোনীত CNC কনফিগারেশনকে একই ফিজিক্যাল আর্কিটেকচার এবং প্লাগ-ইন মডিউল সিস্টেমের সাথে পরিবেশন করে যা i-সিরিজ B-জেনারেশন বোর্ডগুলিতে ভাগ করা হয়।

মূল স্পেসিফিকেশন

i-Series B-জেনারেশন আর্কিটেকচার

FANUC-এর i-সিরিজ B-জেনারেশন — 16i-B, 18i-B, এবং 21i-B কন্ট্রোলারগুলি কভার করে — পূর্ববর্তী মডেল A জেনারেশনের তুলনায় একটি সংশোধিত হার্ডওয়্যার প্ল্যাটফর্ম নিয়ে এসেছিল।

B-জেনারেশন প্রধান বোর্ডগুলি একটি সাধারণ ফিজিক্যাল আর্কিটেকচার ভাগ করে নেয় যখন প্রতিটি ভ্যারিয়েন্ট তার CNC সফ্টওয়্যার ক্ষমতাগুলির জন্য উপযুক্ত হার্ডওয়্যার কনফিগারেশন বহন করে।

প্রধান বোর্ড হল পুরো কন্ট্রোলার অ্যাসেম্বলির অ্যাঙ্কর। এটি সরবরাহ করে:

FSSB সার্ভো বাস যোগাযোগ। সমস্ত সার্ভো অ্যামপ্লিফায়ার COP কানেক্টরের মাধ্যমে প্রধান বোর্ডের সাথে FSSB অপটিক্যাল ফাইবার কেবল দ্বারা সংযুক্ত হয়।

FSSB লিঙ্ক রিয়েল টাইমে পজিশন কমান্ড এবং ফিডব্যাক ডেটা বহন করে, যা পূর্ববর্তী FANUC জেনারেশনের পুরানো অ্যানালগ এবং পালস-ট্রেন সার্ভো ইন্টারফেসগুলিকে প্রতিস্থাপন করে।

সিরিয়াল স্পিন্ডল ইন্টারফেস। স্পিন্ডল অ্যামপ্লিফায়ার JA7A সিরিয়াল স্পিন্ডল পোর্টের মাধ্যমে সংযুক্ত হয়। রিজিড ট্যাপিং সিঙ্ক্রোনাইজেশন, Cs-অ্যাক্সিস কন্ট্রোল, এবং স্পিন্ডল ওরিয়েন্টেশন সবই এই লিঙ্কের উপর নির্ভর করে।

মেশিন I/O-এর জন্য I/O Link। ডিস্ট্রিবিউটেড মেশিন I/O — লিমিট সুইচ, সোলেনয়েড, ডোর ইন্টারলক, টুল চেঞ্জ সিগন্যাল — JD51A-তে টার্মিনেটেড I/O Link বাসের মাধ্যমে সংযুক্ত হয়।

প্লাগ-ইন মডিউল স্লট। FROM/SRAM মডিউল, CPU প্রসেসর মডিউল, এবং অ্যাক্সিস কন্ট্রোল কার্ড সবই সরাসরি প্রধান বোর্ডে ইনস্টল করা হয়।

এগুলি রক্ষণাবেক্ষণের সময় পৃথক ইউনিট হিসাবে প্রতিস্থাপনযোগ্য।

পাওয়ার সাপ্লাই সংযোগ। A20B-8100-0720 পাওয়ার সাপ্লাই মডিউল সরাসরি প্রধান বোর্ডে প্লাগ ইন করে এবং পুরো কন্ট্রোলারের জন্য প্রয়োজনীয় রেগুলেটেড ভোল্টেজ সরবরাহ করে।

প্রধান বোর্ড প্রতিস্থাপন বিবেচনা

একটি A20B-8100-0669 সঠিকভাবে প্রতিস্থাপন করার জন্য i-সিরিজ প্রধান বোর্ড প্রতিস্থাপনের জন্য FANUC-এর প্রতিষ্ঠিত পদ্ধতি অনুসরণ করা প্রয়োজন। কোনো ধাপ এড়িয়ে গেলে ডেটা হারানোর বা কন্ট্রোলার চালু না হওয়ার ঝুঁকি থাকে।

প্রথমে SRAM ব্যাকআপ। প্রধান বোর্ডের SRAM মডিউল মেশিন প্যারামিটার, PMC ল্যাডার ডেটা, টুল অফসেট, ওয়ার্ক কোঅর্ডিনেট, এবং সংরক্ষিত পার্ট প্রোগ্রাম ধারণ করে।

বোর্ডে হাত দেওয়ার আগে সর্বদা একটি সম্পূর্ণ SRAM ব্যাকআপ সম্পাদন করুন। FANUC মেমরি কার্ড, পিসি কার্ড, বা পিসিতে RS-232C ট্রান্সফারের মাধ্যমে ব্যাকআপ নিন। এগিয়ে যাওয়ার আগে ব্যাকআপটি সম্পূর্ণ এবং পঠনযোগ্য কিনা তা নিশ্চিত করুন।

মডিউল স্থানান্তর। মূল বোর্ড থেকে FROM/SRAM মডিউল, CPU প্রসেসর কার্ড, এবং অ্যাক্সিস কন্ট্রোল কার্ড প্রতিস্থাপনে স্থানান্তর করা হয়।

এই মডিউলগুলি মেশিন-নির্দিষ্ট সফ্টওয়্যার বহন করে এবং সম্পূর্ণ সফ্টওয়্যার সামঞ্জস্যতা যাচাই না করে অন্য মেশিন থেকে মডিউলগুলির সাথে অদলবদল করা উচিত নয়।

ইনস্টলেশন পরবর্তী পরীক্ষা। পুনরায় অ্যাসেম্বলি এবং SRAM পুনরুদ্ধার করার পরে, প্যারামিটার চেক স্ক্রিনে বুট করুন এবং সমস্ত প্যারামিটার পৃষ্ঠা উপস্থিত আছে কিনা তা যাচাই করুন।

PMC ল্যাডার স্ট্যাটাস পরীক্ষা করুন। প্রতিটি অ্যাক্সিস জগ করুন এবং সার্ভো রেডি স্ট্যাটাস নিশ্চিত করুন। মেশিনকে উৎপাদনে ফিরিয়ে আনার আগে JOG মোডে স্পিন্ডল পরীক্ষা করুন।

FAQ

প্রশ্ন ১: প্রধান বোর্ড প্রতিস্থাপনের পর কন্ট্রোলার পাওয়ার হারায় এবং পুনরায় চালু হয় না। ডিসপ্লে অন্ধকার থাকে। সবচেয়ে সম্ভাব্য কারণ কী?

প্রধান বোর্ড প্রতিস্থাপনের পরপরই একটি অন্ধকার ডিসপ্লে FROM/SRAM মডিউল সঠিকভাবে বসানো হয়নি তা নির্দেশ করে।

মডিউলটি হল প্রথম জিনিস যা বুট ROM খোঁজে — যদি এটি মডিউলটি খুঁজে না পায় বা ভুলভাবে পড়ে, তবে বুট সিকোয়েন্স এগোতে পারে না এবং ডিসপ্লে অন্ধকার থাকে।

পাওয়ার বন্ধ করুন, FROM/SRAM মডিউলটি দৃঢ়ভাবে পুনরায় বসান এবং আবার চেষ্টা করুন। এছাড়াও A20B-8100-0720 পাওয়ার সাপ্লাই মডিউলটি সম্পূর্ণরূপে বসানো হয়েছে এবং এর স্ট্যাটাস LED সবুজ আছে কিনা তা যাচাই করুন।

প্রশ্ন ২: A20B-8100-0669 ইনস্টল করার পরে, সমস্ত সার্ভো অ্যাক্সিস অ্যালার্ম 401 (VRDY off) দেখায়। সার্ভো অ্যামপ্লিফায়ারগুলি পাওয়ারড বলে মনে হচ্ছে। কী পরীক্ষা করা উচিত?

প্রধান বোর্ড অদলবদলের পরপরই অ্যালার্ম 401 প্রায় সবসময় একটি বিঘ্নিত FSSB ফাইবার সংযোগের কারণে ঘটে।

বোর্ড হ্যান্ডলিংয়ের সময়, প্রধান বোর্ডের COP10A কানেক্টর(গুলি)-তে অপটিক্যাল ফাইবারগুলি সামান্য আলগা হয়ে যেতে পারে।

প্রতিটি ফাইবার প্রান্ত পরীক্ষা করুন — এটি সম্পূর্ণরূপে প্রবেশ করানো এবং ল্যাচ করা আবশ্যক। যদি কোনো দৃশ্যমান দূষণ থাকে তবে একটি শুকনো লিন্ট-ফ্রি সোয়াব দিয়ে ফাইবার প্রান্তগুলি পরিষ্কার করুন। পাওয়ার পুনরায় সংযোগ করুন এবং সাইকেল করুন।

প্রশ্ন ৩: 16i-B বা 18i-B সামঞ্জস্যপূর্ণ মেশিন থেকে নেওয়া একটি SRAM ব্যাকআপ কি A20B-8100-0669-এর হোস্ট কন্ট্রোলারে স্থানান্তরযোগ্য?

না। SRAM ডেটা মেশিন-নির্দিষ্ট। প্যারামিটার সেট, PMC ল্যাডার, এবং সংরক্ষিত প্রোগ্রামগুলি মূল মেশিনের সঠিক CNC মডেল, সফ্টওয়্যার সংস্করণ, এবং মেশিন কনফিগারেশনের সাথে যুক্ত। অন্য CNC ভ্যারিয়েন্ট থেকে SRAM সিস্টেম অ্যালার্ম বা ভুল মেশিন আচরণের কারণ হবে।

সর্বদা একই মেশিন থেকে নেওয়া SRAM ব্যাকআপ পুনরুদ্ধার করুন যেখানে প্রতিস্থাপন বোর্ডটি যাচ্ছে।

প্রশ্ন ৪: A20B-8100-0669 প্রধান বোর্ড কি কম্পোনেন্ট লেভেলে মেরামত করা যেতে পারে?

পেরিফেরাল সার্কিটগুলির জন্য কম্পোনেন্ট-লেভেল মেরামত সম্ভব — ডিসক্রিট কম্পোনেন্ট, কানেক্টর, ভোল্টেজ রেগুলেটর, ক্লক সার্কিট — তবে বোর্ডের প্রধান প্রসেসর বা ASIC ডিভাইসগুলির জন্য এটি ব্যবহারিক নয়। বেশিরভাগ বিশেষজ্ঞ FANUC মেরামত সুবিধাগুলি একটি লাইভ কন্ট্রোলার সিস্টেমে বোর্ডটি পরীক্ষা করে এবং যদি ত্রুটিটি একটি মেরামতযোগ্য নয় এমন ডিভাইসে থাকে তবে বোর্ডটিকে একটি ইউনিট হিসাবে প্রতিস্থাপন করে।

কম্পোনেন্ট মেরামত কেবল তখনই সাশ্রয়ী হয় যখন ত্রুটিপূর্ণ কম্পোনেন্ট একটি শনাক্তযোগ্য ডিসক্রিট বা একটি কানেক্টর হয়, ASIC নয়।

প্রশ্ন ৫: মেশিনের মূল পার্ট নম্বর জানা না থাকলে সঠিক প্রতিস্থাপন প্রধান বোর্ড কীভাবে সনাক্ত করা যায়?

বিদ্যমান প্রধান বোর্ডের পার্ট নম্বর বোর্ডের শনাক্তকরণ লেবেলে মুদ্রিত থাকে — একটি সাদা বা রূপালী স্টিকার যা সাধারণত PCB-এর একটি প্রান্তে অবস্থিত। বোর্ড সরানোর আগে এই লেবেলটির একটি ছবি তুলুন।

যদি লেবেলটি ক্ষতিগ্রস্ত হয়, তবে মেশিনের সিস্টেম ইউনিট ড্রয়িং নম্বর (A02B- দিয়ে শুরু) FANUC-এর হার্ডওয়্যার কনফিগারেশন ডকুমেন্টেশনের সাথে ক্রস-রেফারেন্স করা যেতে পারে সেই কন্ট্রোলার সিস্টেমের জন্য সঠিক প্রধান বোর্ড পার্ট নম্বর সনাক্ত করতে।
