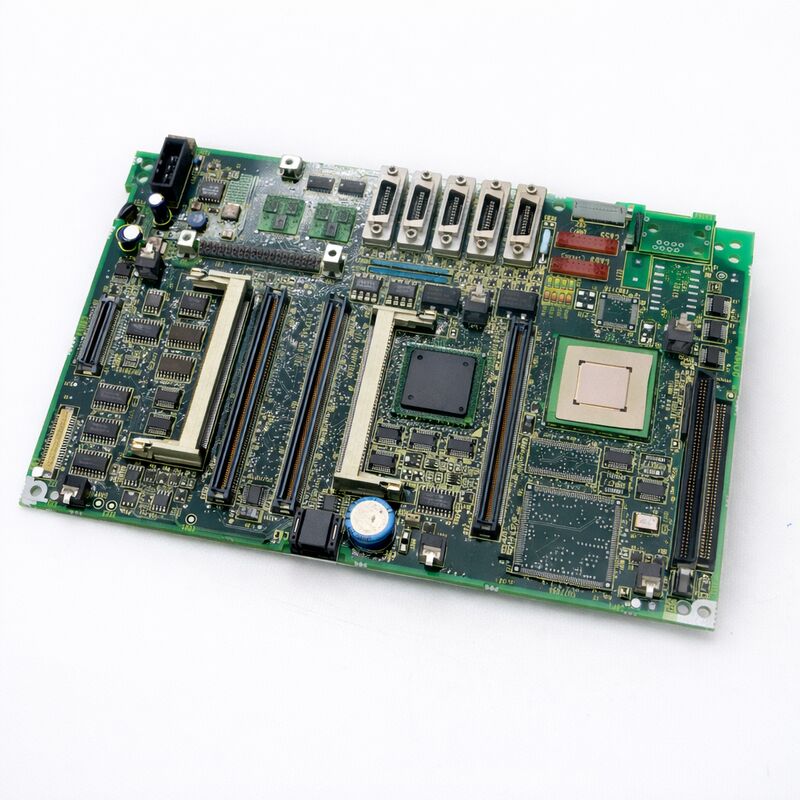

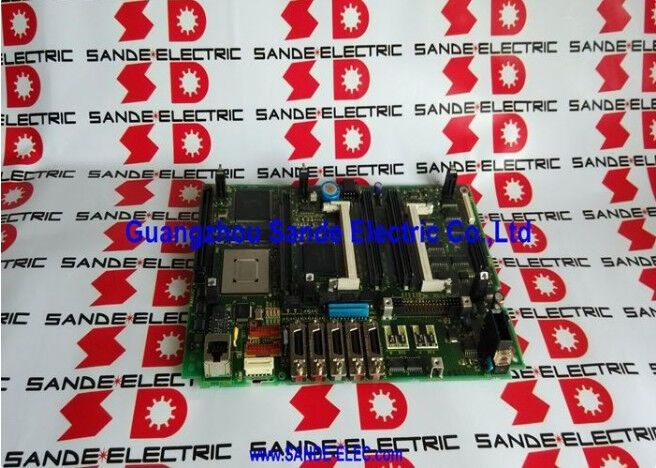

A20B-8100-0662 Fanuc PCB বোর্ড A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662 | সিরিজ 21i-B কন্ট্রোল মেইন সিপিইউ পিসিবি — পিএমসি-এসএ১, ইথারনেট ছাড়া, A20B-8100 সিরিজ, এলসিডি-মাউন্টেড, 21i-এমবি / 21i-টিবি এর জন্য, জাপান অরিজিন

পার্ট নম্বর: A20B-8100-0662

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্য বিভাগ: পিসিবি — মেইন সিপিইউ বোর্ড (সিএনসি কন্ট্রোল মাদারবোর্ড)

সিরিজ: A20B-8100 — FANUC 16i-B / 18i-B / 21i-B মেইন বোর্ড ফ্যামিলি

সংক্ষিপ্ত বিবরণ

The FANUC A20B-8100-0662 হল FANUC Series 21i-B CNC কন্ট্রোলারের জন্য মেইন সিপিইউ বোর্ড যা পিএমসি-এসএ১ কনফিগার করা এবং এমবেডেড ইথারনেট ছাড়া।

এটি নির্দিষ্ট মাদারবোর্ড ভ্যারিয়েন্ট যা এই কনফিগারেশনের জন্য 21i-B সিস্টেমের ফিচার সেট নির্ধারণ করে: একটি সক্ষম, সাশ্রয়ী সিএনসি কন্ট্রোলার যা লেদ (21i-TB) এবং মেশিনিং সেন্টার (21i-MB) অ্যাপ্লিকেশনগুলিকে কভার করে, যা মেশিন টুলের মাঝারি জটিলতার জন্য উপযুক্ত।

A20B-8100-066x মেইন বোর্ড ফ্যামিলির মধ্যে, প্রতিটি পার্ট নম্বর সিএনসি সিরিজ ডেজিগনেশন এবং অন-বোর্ড ফিচার কনফিগারেশনের একটি নির্দিষ্ট সমন্বয়ের সাথে সঙ্গতিপূর্ণ। -0662 হল বেসলাইন 21i-B বোর্ড: পিএমসি-এসএ১, ইথারনেট ছাড়া।

পিএমসি-এসএ১ ডেজিগনেশন পিএমসি (প্রোগ্রামেবল মেশিন কন্ট্রোলার) স্পেসিফিকেশনকে বোঝায় — এসএ১ হল 21i-B প্রজন্মের মধ্যে এন্ট্রি-লেভেল পিএমসি, যা এসবি৭ ভ্যারিয়েন্টের উন্নত প্রোগ্রামিং ক্ষমতা ছাড়াই সাধারণ মেশিন ল্যাডার লজিক পরিচালনা করে।

এমবেডেড ইথারনেটের অনুপস্থিতি হল অন্য একটি সংজ্ঞায়িত বৈশিষ্ট্য: যে মেশিনগুলির ফ্যাক্টরি নেটওয়ার্ক সংযোগের প্রয়োজন হয় সেগুলির জন্য একটি বাহ্যিক ইথারনেট অপশন বোর্ড যোগ করতে হবে, যখন যে মেশিনগুলি কেবল আরএস-232সি বা পিসিএমসিআইএ এর মাধ্যমে যোগাযোগ করে সেগুলি এই বোর্ডটি স্ট্যান্ডার্ড হিসাবে ব্যবহার করে।

21i-B সিরিজ হল FANUC এর সাধারণ-উদ্দেশ্য উৎপাদন মেশিন টুলের জন্য মেইনস্ট্রিম সিএনসি। এটি উচ্চতর 16i-B এবং 18i-B এর মতো একই এফএসএসবি ডিজিটাল সার্ভো আর্কিটেকচার এবং সিরিয়াল স্পিন্ডল ইন্টারফেস নিয়ে আসে, যা সাধারণ 2 থেকে 4 অক্ষের মেশিন টুলের জন্য উপযুক্ত অক্ষ সংখ্যা এবং পিএমসি স্পেসিফিকেশনের মধ্যে।

মূল স্পেসিফিকেশন

16i-B / 18i-B / 21i-B প্রজন্মের 21i-B

A20B-8100-066x ফ্যামিলি তিনটি সিএনসি ডেজিগনেশনের উপর ভিত্তি করে পুরো দ্বিতীয় প্রজন্মের আই-সিরিজকে কভার করে:

21i-B এই প্রজন্মের অক্ষ এবং ফাংশন হায়ারার্কিতে নিম্ন অবস্থান দখল করে। 16i-B এবং 18i-B আরও নিয়ন্ত্রিত অক্ষ এবং উন্নত মেশিনিং ফাংশনের বিস্তৃত পরিসর সমর্থন করে।

21i-B মেশিন টুলের সাথে মেলে যেখানে 2 থেকে 4 অক্ষ এবং স্ট্যান্ডার্ড সাইকেল ফাংশনালিটি সমস্ত মেশিনিং প্রয়োজনীয়তা পূরণ করে — যা বিশ্বব্যাপী উৎপাদনে প্রচলিত লেদ, উল্লম্ব মেশিনিং সেন্টার এবং ড্রিলিং মেশিনের বেশিরভাগকে বর্ণনা করে।

একটি উল্লেখযোগ্য হার্ডওয়্যার পার্থক্য হল সিপিইউ মডিউল। 16i-B এবং 18i-B এর তুলনায় 21i-B নিম্ন-স্পেসিফিকেশনের সিপিইউ প্রসেসর ব্যবহার করে।

21i-B এর প্রসেসিং প্রয়োজনীয়তা আনুপাতিকভাবে কম — কম অক্ষ, সহজ পার্ট প্রোগ্রাম, কম কনকারেন্ট প্রসেসিং চাহিদা — তাই হ্রাসকৃত সিপিইউ স্পেসিফিকেশন উপযুক্ত এবং ব্যবহারিক মেশিন পারফরম্যান্সকে সীমাবদ্ধ করে না।

পিএমসি-এসএ১ — বাস্তবে এর অর্থ কী

FANUC CNC-তে পিএমসি (প্রোগ্রামেবল মেশিন কন্ট্রোলার) হল বিল্ট-ইন পিএলসি। এটি মেশিন বিল্ডারের ল্যাডার লজিক এক্সিকিউট করে যা সমস্ত মেশিন আই/ও পরিচালনা করে: লিমিট সুইচ, ডোর ইন্টারলক, কুল্যান্ট, টুল চেঞ্জার, প্যালেট সিস্টেম এবং সার্ভো এবং স্পিন্ডল কন্ট্রোলের বাইরে সবকিছু।

পিএমসি-এসএ১ হল 21i-B প্রজন্মের এন্ট্রি-লেভেল পিএমসি স্পেসিফিকেশন:

প্রোগ্রাম ধাপ: SA1 একটি নির্দিষ্ট সংখ্যক ল্যাডার ধাপ সমর্থন করে — স্ট্যান্ডার্ড 2-অক্ষ লেদ বা 3-অক্ষ মেশিনিং সেন্টার পিএমসি প্রয়োজনীয়তার জন্য যথেষ্ট।

ল্যাডার প্রতীক: SA1 প্রচলিত মেশিন টুলের ল্যাডার লজিক-এ ব্যবহৃত রিলে কন্টাক্ট, কয়েল, টাইমার, কাউন্টার এবং তুলনা ফাংশনের স্ট্যান্ডার্ড সেট সরবরাহ করে।

এক্সিকিউশন গতি: SA1 সাধারণ মেশিন আই/ও প্রতিক্রিয়ার জন্য প্রয়োজনীয় হারে এক্সিকিউট করে, স্পিন্ডল, কুল্যান্ট, ডোর এবং টুল ফাংশনের জন্য উপযুক্ত, যার প্রতিক্রিয়া সময় কয়েক মিলিসেকেন্ডে।

জটিল টুল চেঞ্জার, মাল্টি-প্যালেট সিস্টেম বা বিস্তৃত ইউজার ম্যাক্রো ইন্টারফেস সহ মেশিনগুলির জন্য, পিএমসি-এসবি৭ (বোর্ড -0663 এবং -0665 এ উপলব্ধ) আরও প্রোগ্রাম ধাপ এবং বর্ধিত ক্ষমতা সরবরাহ করে।

-0662 এর এসএ১ কোন সীমাবদ্ধতা ছাড়াই স্ট্যান্ডার্ড মেশিন টুলের বেশিরভাগ অ্যাপ্লিকেশনের জন্য কাজ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: একটি 21i-B মেশিনে একটি -0662 বোর্ড (পিএমসি-এসএ১, ইথারনেট নেই) আছে। এটি কি -0664 (পিএমসি-এসএ১, ইথারনেট সহ) দিয়ে প্রতিস্থাপন করা যেতে পারে?

শারীরিকভাবে এবং বৈদ্যুতিকভাবে, -0664 -0662 কে প্রতিস্থাপন করতে পারে। পিএমসি স্পেসিফিকেশন অভিন্ন (এসএ১), তাই বিদ্যমান পিএমসি ল্যাডার কোন পরিবর্তন ছাড়াই স্থানান্তরিত হয়।

একমাত্র পার্থক্য হল যে -0664 এমবেডেড ইথারনেট ক্ষমতা যোগ করে যা -0662 তে নেই — যদি সংযুক্ত না থাকে তবে ইথারনেট পোর্টটি কেবল অব্যবহৃত থাকে।

প্রতিস্থাপন করার আগে প্রতিস্থাপন বোর্ডের মডিউলগুলিতে FROM সফ্টওয়্যার সংস্করণ নির্দিষ্ট মেশিন কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন।

প্রশ্ন ২: একটি প্রতিস্থাপন A20B-8100-0662 ইনস্টল করার পরে, 21i-B পিএমসি অ্যালার্ম ER01 (প্রোগ্রাম পাওয়া যায়নি) দেখায়। এর কারণ কী?

পিএমসি অ্যালার্ম ER01 নির্দেশ করে যে পিএমসি ল্যাডার প্রোগ্রাম এসআরএএম-এ উপস্থিত নেই।

হয় প্রতিস্থাপনের পরে এসআরএএম ব্যাকআপ পুনরুদ্ধার করা হয়নি, এসআরএএম মডিউলটি মূল বোর্ড থেকে স্থানান্তরিত হয়নি, অথবা পুনরুদ্ধার প্রক্রিয়াটি সম্পন্ন হয়নি। নিশ্চিত করুন যে মূল বোর্ড থেকে এসআরএএম মডিউলটি নতুন বোর্ডে ইনস্টল করা আছে।

তারপর ব্যাকআপ মাধ্যম থেকে এসআরএএম ব্যাকআপ পুনরুদ্ধার করুন। যদি কোন ব্যাকআপ না থাকে, তবে পিএমসি ল্যাডার মেশিন বিল্ডারের মূল প্রোগ্রাম ফাইলগুলি থেকে পুনরায় লোড করতে হবে।

প্রশ্ন ৩: 21i-B মেশিনের ইথারনেট প্রয়োজন নেই। যদি একটি -0664 বোর্ড প্রতিস্থাপন হিসাবে ব্যবহৃত হয়, তবে অব্যবহৃত ইথারনেট কি কোন সমস্যা সৃষ্টি করে?

না। যদি কোন কেবল সংযুক্ত না থাকে এবং কোন ইথারনেট প্যারামিটার কনফিগার করা না থাকে তবে -0664 এর এমবেডেড ইথারনেট পোর্টটি নিষ্ক্রিয় থাকে।

এটি সিস্টেম রিসোর্স ব্যবহার করে না বা সিএনসি পারফরম্যান্সকে প্রভাবিত করে না।

যে মেশিনগুলি ইথারনেট ব্যবহার করে না তাদের জন্য প্রতিস্থাপনটি কার্যকরীভাবে স্বচ্ছ।

প্রশ্ন ৪: একটি 4-অক্ষ মেশিনিং সেন্টারের জন্য A20B-8100-0662 তে কোন অক্ষ নিয়ন্ত্রণ কার্ড প্রয়োজন?

A20B-3300-0032 (4-অক্ষ সার্ভো নিয়ন্ত্রণ কার্ড, সিরিজ 90B0 সার্ভো সফ্টওয়্যার) হল 4-অক্ষ 21i-B কনফিগারেশনের জন্য সঠিক কার্ড।

A20B-3300-0033 2-অক্ষ কনফিগারেশন পরিচালনা করে। অর্ডার করার আগে সর্বদা মূল মেশিনে কোন অক্ষ কার্ড লাগানো আছে তা যাচাই করুন — প্রধান বোর্ড প্রতিস্থাপন করার সময় অক্ষ কার্ডটি অন্যান্য মডিউলগুলির সাথে স্থানান্তরিত হয়।

প্রশ্ন ৫: A20B-8100-0662 এর জন্য ডিআরএএম মডিউল কি 16i-B বা 18i-B মেইন বোর্ডগুলির মতো একই?

না। 21i-B 16i-B এবং 18i-B তে ব্যবহৃত ডিআরএএম মডিউলগুলির থেকে ভিন্ন ডিআরএএম মডিউল ব্যবহার করে। 21i-B (ইথারনেট ছাড়া) A20B-3300-0291 (16MB ডিআরএএম) বা A20B-3300-0290 (32MB ডিআরএএম) ব্যবহার করে।

16i-B এবং 18i-B A20B-3300-0310 (16MB) বা A20B-3300-0311 (32MB) ব্যবহার করে।

একটি 16i/18i ডিআরএএম মডিউল একটি 21i-B মেইন বোর্ডে ফিট করলে বুট ব্যর্থ হয়। সর্বদা নির্দিষ্ট সিএনসি ডেজিগনেশনের জন্য সঠিক মডিউলটি নিশ্চিত করুন।
