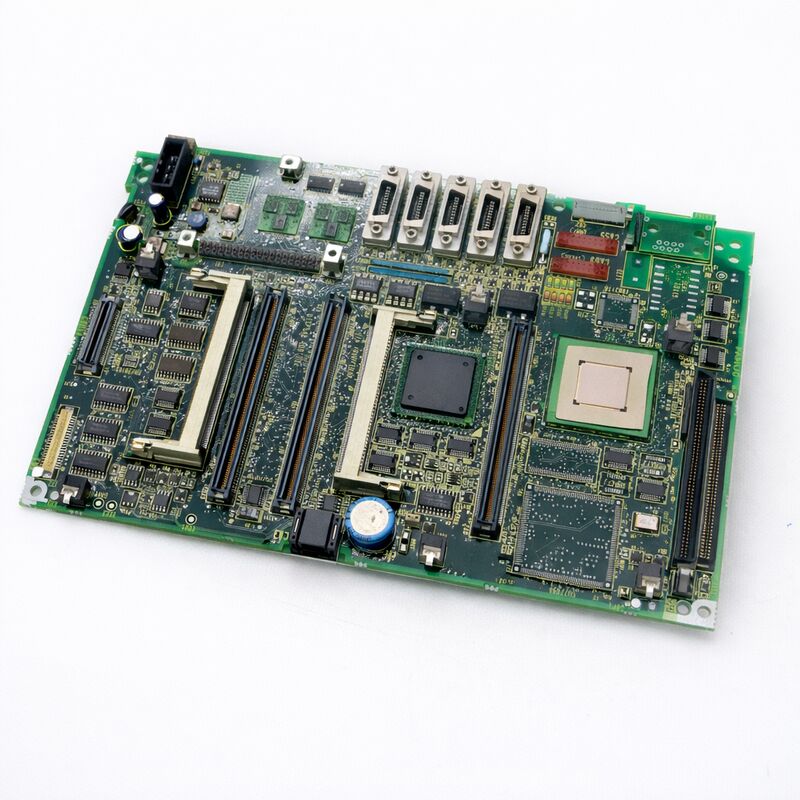

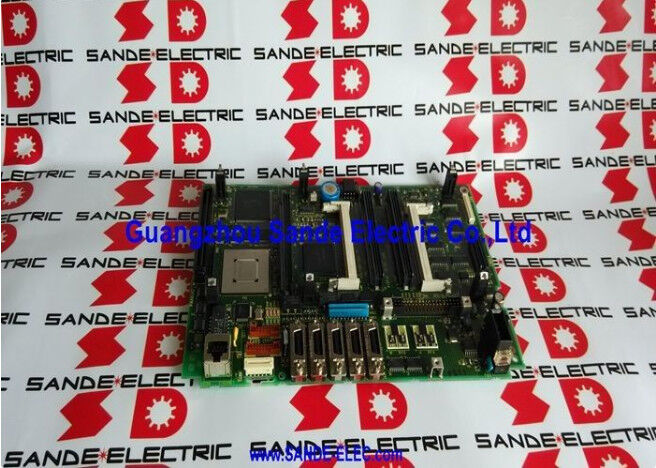

A20B-8100-0661 Fanuc PCB বোর্ড A20B81000661 A2OB-8IOO-O66I

ফ্যানুক এ২০বি-৮১০০-০৬৬১∙ সিরিজ ১৮আই-বি কন্ট্রোল মেইন সিপিইউ পিসিবি ১৮আই-এমবি/১৮আই-টিবি সিএনসি কন্ট্রোলারের জন্য, এ২০বি-৮১০০ সিরিজ, এলসিডি-মাউন্ট, জাপান মূল

পার্ট নম্বরঃA20B-8100-0661

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

প্রোডাক্ট বিভাগঃপিসিবি ০ প্রধান সিপিইউ বোর্ড (সিএনসি কন্ট্রোল মাদারবোর্ড)

সিরিজ:A20B-8100 FANUC 16i-B / 18i-B / 21i-B প্রধান বোর্ড পরিবার

সংক্ষিপ্ত বিবরণ

দ্যFANUC A20B-8100-0661FANUC সিরিজ 18i-B সিএনসি কন্ট্রোলারগুলির জন্য প্রধান সিপিইউ বোর্ড। মেশিনটি 18i-MB (মেশিনিং সেন্টার), 18i-TB (টারেট) বা অন্য 18i-B ভেরিয়েন্ট হোক,এটি হল কন্ট্রোল সিস্টেমের কেন্দ্রে বোর্ড 18i-B কন্ট্রোলারের সবচেয়ে গুরুত্বপূর্ণ হার্ডওয়্যার উপাদান.

18i-B FANUC-এর দ্বিতীয় প্রজন্মের আই-সিরিজের শ্রেণিবিন্যাসের মাঝখানে অবস্থিত।

এটি 21i-B এর চেয়ে বেশি অক্ষ ক্ষমতা এবং উন্নত মেশিনিং ফাংশন সরবরাহ করে, একই কোর আর্কিটেকচার ভাগ করে নিচ্ছেএবং একটি মডুলার প্লাগ-ইন বোর্ড ডিজাইন 16i-B / 18i-B / 21i-B প্রজন্মের হিসাবে.

এই পজিশনিং 18i-B জটিল টার্ন (বিশেষ করে মাল্টি-টারেট এবং সাবস্পিন্ডল মেশিন), 5-অক্ষ মেশিনিং সেন্টার,এবং অন্যান্য উন্নত যন্ত্রপাতি যন্ত্রপাতি যা 21i-B এর অক্ষের সংখ্যার চেয়ে বেশি প্রয়োজন কিন্তু 16i-B এর পূর্ণ ক্ষমতা প্রয়োজন হয় না.

বোর্ডটি এলসিডি / এমডিআই ইউনিটের পিছনের দিকে মাউন্ট করা হয়। প্লাগ-ইন মডিউলগুলি এর সামনের দিকে ইনস্টল করা হয়।এই বোর্ডের চারপাশে নির্মিত মেশিন সিস্টেমগুলি A02B-0283-Bxxx দিয়ে শুরু হওয়া কন্ট্রোল ইউনিট নামকরণ দ্বারা চিহ্নিত করা হয়.

এই বোর্ডটি 18i-B মেশিনের বিস্তৃত ইনস্টলড বেসে ব্যবহার করা হয়েছে এবং এই সিএনসি প্রজন্মের জন্য প্রাথমিক রক্ষণাবেক্ষণ আইটেম হিসাবে রয়ে গেছে।

মূল বৈশিষ্ট্যাবলী

18i-B কে 16i-B এবং 21i-B থেকে আলাদা করে

A20B-8100-066x প্রজন্মের তিনটি প্রধান বোর্ড তিনটি পৃথক সিএনসি নামকরণে কাজ করে। পার্থক্যগুলি বোঝা সরাসরি রক্ষণাবেক্ষণের জন্য গুরুত্বপূর্ণঃ

18i-B বনাম 21i-B.18i-B 21i-B এর তুলনায় আরো নিয়ন্ত্রিত অক্ষ এবং আরো পরিশীলিত মেশিনিং ফাংশন সমর্থন করে।

এটি 21i-B এর নিম্ন-পাওয়ার CPU এর তুলনায় উচ্চতর স্পেসিফিকেশন CPU মডিউল (A20B-3300-03xx) ব্যবহার করে।

দুটি প্রধান বোর্ড বিনিময়যোগ্য নয় 21i-B বোর্ডকে 18i-B মেশিনে প্রতিস্থাপন করা সমর্থিত নয়।

18i-B বনাম 16i-B.16i-B এই প্রজন্মের সর্বোচ্চ স্পেসিফিকেশন বোর্ড।

18i-B এবং 16i-B একই CPU মডিউল পরিবার (A20B-3300-03xx) এবং একই DRAM মডিউল পরিবার (A20B-3300-0310/0311) ভাগ করে।তাদের প্রধান বোর্ড তাদের নিজ নিজ সিএনসি সফটওয়্যার দ্বারা সংজ্ঞায়িত সর্বাধিক অক্ষ সংখ্যা এবং ফাংশন সেট ভিন্ন. বোর্ডগুলি নিজেই ক্রস-সামঞ্জস্যপূর্ণ নয়।

18i-B কন্ট্রোল সিস্টেম মডিউল সমাবেশ

A20B-8100-0661 নিম্নলিখিত প্লাগ-ইন মডিউল হোস্ট করেঃ

সিপিইউ মডিউল (A20B-3300-03xx) ।পেন্টিয়াম-শ্রেণীর প্রসেসর কার্ড যা 18i-B সিস্টেম সফটওয়্যার চালায়।

মডেল এ প্রজন্মের 486DX প্রসেসর থেকে উল্লেখযোগ্য পারফরম্যান্স বৃদ্ধি,জটিল মাল্টি-অক্সিস ইন্টারপোলেশন এবং উচ্চ গতির মেশিনিং ফাংশনগুলির জন্য প্রয়োজনীয় প্রসেসিং পাওয়ার সরবরাহ করে.

এফএসএসবি সার্ভো কার্ড।সমস্ত সার্ভো এম্প্লিফায়ারগুলির সাথে অপটিক্যাল ফাইবার যোগাযোগ পরিচালনা করে এমন অক্ষ নিয়ন্ত্রণ মডিউল।

18i-B এর মাল্টি-অক্সিস কনফিগারেশনের জন্য, একাধিক টাওয়ার এবং সাব-স্পিন্ডল সহ টার্নস,ঘূর্ণনীয় অক্ষ সহ মেশিনিং কেন্দ্রগুলি √ FSSB কার্ডটি 21i-B সার্ভো কার্ডের তুলনায় আরও একযোগে অক্ষ যোগাযোগ পরিচালনা করে.

গ্রাফিক্স কার্ড।এলসিডি প্যানেল পরিচালনা করে। 18i-B মেশিনে সাধারণত লাগানো 10.4 ইঞ্চি এবং 8.4 ইঞ্চি রঙিন এলসিডি ইউনিটগুলিতে রঙ প্রদর্শন সমর্থন করে।

FROM/SRAM মডিউল।সিস্টেম সফটওয়্যার এবং মেশিন ডেটা। এসআরএএম ব্যাটারি দ্বারা সমর্থিত ¢ ব্যাকআপ ব্যাটারি বিদ্যুৎ বিচ্ছিন্নতার সময় ডেটা সংরক্ষণের জন্য কার্যকরী হতে হবে।

ড্রাম মডিউল।ওয়ার্কিং মেমরি। 18i-B 16MB (A20B-3300-0310) বা 32MB (A20B-3300-0311) কনফিগারেশন সমর্থন করে।

পাওয়ার সাপ্লাই মডিউল (A20B-8100-0720) ।সরাসরি প্রধান বোর্ডে মাউন্ট করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ১৮আই-বি কন্ট্রোলার সম্পূর্ণ মৃত, কোন ডিসপ্লে নেই, কোন ফ্যান নেই, কোন এলইডি কার্যকলাপ নেই। পিএসইউ মডিউলটি কার্যকরী বলে নিশ্চিত করা হয়েছে। প্রধান বোর্ডের দোষ কি?

একটি নিশ্চিত কার্যকরী পিএসইউ এবং কোন জীবনের চিহ্ন সঙ্গে, প্রধান বোর্ড প্রধান সন্দেহভাজন হয়ে ওঠে.

এই সিদ্ধান্ত নেওয়ার আগে, ব্যাটারিটি গভীরভাবে নিষ্কাশন করা হয়নি এবং এলসিডি ইউনিটের পাওয়ার সংযোগকারীটি নিরাপদ কিনা তা পরীক্ষা করুন।

যদি এইগুলি নিশ্চিত হয় এবং বোর্ডটি এখনও কোনও ক্রিয়াকলাপ দেখায় না, প্রধান বোর্ডের প্রাথমিক শক্তি পরিচালনার সার্কিট সম্ভবত ব্যর্থ হয়েছে।

বোর্ড প্রতিস্থাপন বা উপাদান স্তরের মেরামত প্রয়োজন।

প্রশ্ন ২ঃ একটি 18i-B মেশিন থেকে একটি A20B-8100-0661 সরাসরি অন্য 18i-B মেশিনে একটি প্রতিস্থাপন করতে পারে?

প্রধান বোর্ডের ধরন সামঞ্জস্যপূর্ণ। তবে বোর্ডের মডিউল FROM / SRAM, CPU, সার্ভো কার্ড, DRAM দাতা মেশিনের অন্তর্গত।

বোর্ড ও তার মডিউলগুলি প্রতিস্থাপনের পর, গ্রহণকারী মেশিনে দাতার পরামিতি, পিএমসি সিঁড়ি এবং ডেটা থাকবে, নিজের নয়।

মেশিনটি পুনরায় কাজ শুরু করার আগে রিসিভিং মেশিনের ডেটা তার নিজস্ব SRAM ব্যাকআপ থেকে পুনরুদ্ধার করা উচিত।

প্রধান বোর্ড প্রতিস্থাপনকে সর্বদা একটি ডেটা-সমালোচনামূলক পদ্ধতি হিসাবে বিবেচনা করুন যার জন্য একটি বর্তমান ব্যাকআপ প্রয়োজন।

প্রশ্ন 3: 18i-B প্রতিটি স্টার্টআপে, সার্ভো এম্প্লিফায়ারগুলি চালিত সমস্ত অক্ষগুলিতে 360 এলার্ম (FSSB: ইনসিয়ালাইজিংয়ের ত্রুটি) দেখায়। কী পরীক্ষা করা উচিত?

পাওয়ার এম্প্লিফায়ার সহ একাধিক অক্ষের এলার্ম ৩৬০ এ এফএসএসবি চেইনের ব্যর্থতা নির্দেশ করে।প্রধান বোর্ডের FSSB সার্ভো কার্ডের COP10A পোর্টে FSSB ফাইবার সংযোগগুলি পরীক্ষা করুন প্রথমে এটি সবচেয়ে সাধারণ ব্যর্থতা পয়েন্ট.

ফাইবার পরিষ্কার, ক্ষতিগ্রস্ত, এবং সম্পূর্ণরূপে লক করা আবশ্যক। ধারালো বাঁক বা ক্ষতির জন্য ফাইবার পরিদর্শন করুন। এছাড়াও FSSB চেইনের প্রথম পরিবর্ধক সংযোগ পরীক্ষা করুন।

যদি উভয়ই সঠিকভাবে নিশ্চিত হয় এবং অ্যালার্ম অব্যাহত থাকে, প্রধান বোর্ডের এফএসএসবি সার্ভো কার্ডটি ব্যর্থ হতে পারে। এটি প্রধান বোর্ডের স্বাধীনভাবে প্রতিস্থাপন করা যেতে পারে।

প্রশ্ন ৪ঃ প্রতিস্থাপন বোর্ড ইনস্টল করার সময় ব্যাকআপ ব্যাটারিটি মৃত অবস্থায় পাওয়া গেছে। এসআরএএম ডেটা কি ইতিমধ্যে হারিয়ে গেছে?

একটি কার্যকরী ব্যাটারি ছাড়া শক্তি বন্ধ সময়ের সময় SRAM তথ্য হারিয়ে যায়, প্রতিস্থাপন মুহূর্তে না।প্রতিস্থাপনের কাজ শুরু হওয়ার আগে এসআরএমের ডেটা ইতিমধ্যে হারিয়ে যেতে পারে.

এই কারণেই আই-সিরিজ সিএনসিতে কোনও রক্ষণাবেক্ষণ কাজের আগে সর্বদা একটি বাহ্যিক মিডিয়াতে এসআরএএম ব্যাকআপ করা উচিত, ব্যাটারিটি ভাল বলে মনে হচ্ছে কিনা তা নির্বিশেষে। যদি ডেটা হারিয়ে যায়,এটি মেশিন নির্মাতার মূল প্যারামিটার শীট এবং প্রোগ্রাম ফাইল থেকে পুনরায় প্রবেশ করতে হবে.

প্রশ্ন 5: A20B-8100-0661 প্রতিস্থাপন এবং সমস্ত তথ্য পুনরুদ্ধার করার পরে, স্পিন্ডল কাজ করে না এবং এলার্ম SP9001 দেখায়। কী তদন্ত করা উচিত?

SP9001 একটি সিরিয়াল স্পিন্ডল যোগাযোগ বিপদাশঙ্কা 18i-B স্পিন্ডল এম্প্লিফায়ার থেকে বৈধ যোগাযোগ গ্রহণ করছে না। একটি প্রধান বোর্ড প্রতিস্থাপন পরে,এটি সাধারণত প্রধান বোর্ড এবং এসপিএম এম্প্লিফায়ারের মধ্যে একটি ভাঁজ বা বিচ্ছিন্ন JA7A ক্যাবল থেকে আসে.

উভয় প্রান্তে JA7A সংযোগকারীটি পরীক্ষা করুন। যদি সংযোগটি নিরাপদ হয় তবে স্পিন্ডল পরামিতিগুলি যাচাই করুন, বিশেষত সিরিয়াল স্পিন্ডল কনফিগারেশন পরামিতিগুলি সঠিকভাবে পুনরুদ্ধার করা হয়েছে।

পুনরুদ্ধারের পরে একটি ভুল স্পিন্ডল পরামিতি একটি ভাল শারীরিক সংযোগ সহ এই অ্যালার্ম তৈরি করতে পারে।
