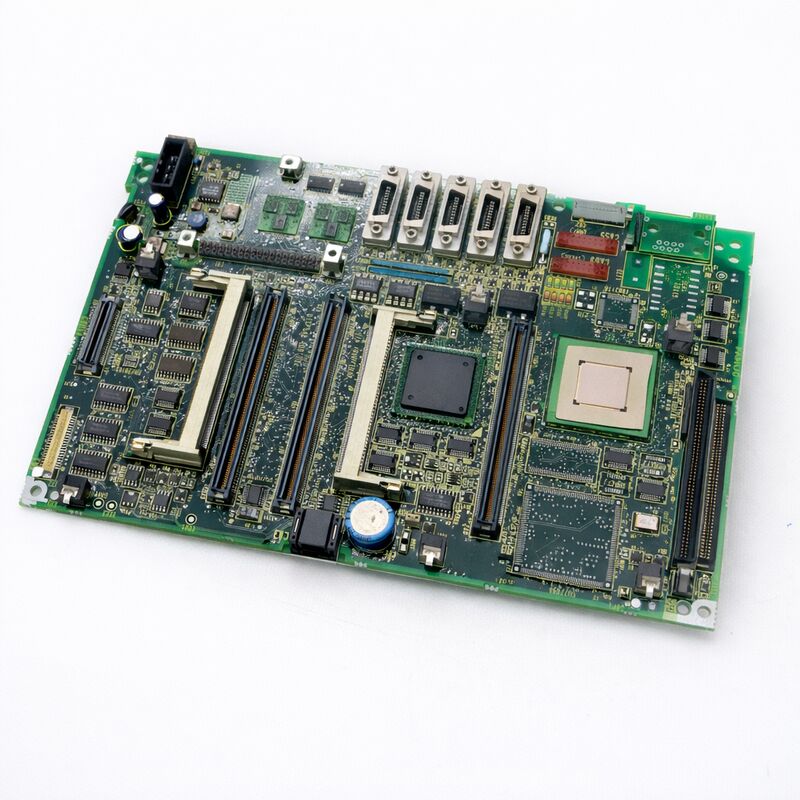

A20B-8100-0620 Fanuc PCB বোর্ড A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620 | এলসিডি কন্ট্রোল পিসিবি — সিএনসি অপারেটর প্যানেল ডিসপ্লে কন্ট্রোল বোর্ড, A20B-8100 সিরিজ, জাপান অরিজিন

পার্ট নম্বর: A20B-8100-0620

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্য বিভাগ: পিসিবি — এলসিডি কন্ট্রোল বোর্ড (অপারেটর প্যানেল ডিসপ্লে সার্কিট)

সিরিজ: A20B-8100

সংক্ষিপ্ত বিবরণ

FANUC A20B-8100-0620 হল FANUC-এর A20B-8100 সিরিজের একটি এলসিডি কন্ট্রোল প্রিন্টেড সার্কিট বোর্ড।এটি সিএনসি অপারেটর প্যানেল অ্যাসেম্বলির মধ্যে থাকে এবং এলসিডি ইউনিটের ডিসপ্লে কন্ট্রোল সার্কিট্রি পরিচালনা করে — এই বোর্ডটি সিএনসি-র ভিডিও আউটপুট সিগন্যালগুলিকে সঠিক ড্রাইভ সিগন্যালে রূপান্তর করার জন্য দায়ী যা এলসিডি প্যানেলের একটি স্থিতিশীল, সঠিক চিত্র তৈরি করার জন্য প্রয়োজন।অপারেটর প্যানেল হল যেখানে মেশিন অপারেটর এবং মেশিন টুল মিলিত হয়। সিএনসি-র যা কিছু যোগাযোগ করার প্রয়োজন — অক্ষের অবস্থান, স্পিন্ডেলের গতি, প্রোগ্রামের স্থিতি, অ্যালার্ম বার্তা, প্যারামিটার মান — সবই ডিসপ্লের মাধ্যমে জানানো হয়। একটি ত্রুটিপূর্ণ এলসিডি কন্ট্রোল বোর্ড এই ভিজ্যুয়াল সংযোগটি সম্পূর্ণভাবে বিচ্ছিন্ন করে দেয়।

সিএনসি অভ্যন্তরীণভাবে চলতে থাকে, কিন্তু অপারেটর সমস্ত প্রতিক্রিয়া হারায়। একটি চালু মেশিনে এটি একটি উৎপাদন বন্ধ; একটি মেশিন সেট আপ করার সময়, এটি কোনও অর্থপূর্ণ অপারেশন অসম্ভব করে তোলে।

A20B-8100-0620 FANUC-এর A20B-8100 সিরিজের অন্তর্গত, যা i-সিরিজ এবং সম্পর্কিত সিএনসি প্রজন্মের জন্য প্রধান বোর্ড, অপশন বোর্ড এবং অপারেটর প্যানেল ইলেকট্রনিক্স কভার করে এমন কন্ট্রোল পিসিবি-র একটি বিস্তৃত পরিবার। এই পরিবারের মধ্যে, এলসিডি কন্ট্রোল বোর্ড হল সিএনসি-র গ্রাফিক্স আউটপুট এবং ফিজিক্যাল ডিসপ্লে প্যানেলের মধ্যে ইন্টারফেস স্তর — এটি মূল সিএনসি মাদারবোর্ড নয়, বরং অপারেটর প্যানেল হাউজিং-এর একটি ডেডিকেটেড বোর্ড যা ডিসপ্লে সিগন্যাল চেইন পরিচালনা করে।

মূল স্পেসিফিকেশন

প্যারামিটার

মান

সেই সিগন্যালগুলি এলসিডি কন্ট্রোল বোর্ডে ভ্রমণ করে, যা বেশ কয়েকটি গুরুত্বপূর্ণ কাজ সম্পাদন করে:

সিগন্যাল রূপান্তর এবং টাইমিং।

এলসিডি প্যানেলের জন্য সুনির্দিষ্ট টাইমিং সহ নির্দিষ্ট ডিজিটাল ড্রাইভ সিগন্যাল প্রয়োজন।

কন্ট্রোল বোর্ড আগত ভিডিও সিগন্যাল ফরম্যাটকে অনুভূমিক এবং উল্লম্ব টাইমিং এবং পিক্সেল ডেটা ফরম্যাটে রূপান্তর করে যা এলসিডি প্যানেলের ড্রাইভার আইসিগুলির প্রয়োজন।ব্যাকলাইট ড্রাইভ কন্ট্রোল।

এলসিডি প্যানেলের জন্য পিছন থেকে লিকুইড ক্রিস্টাল স্তর আলোকিত করার জন্য একটি ব্যাকলাইটের প্রয়োজন।

পূর্ববর্তী FANUC প্যানেলগুলি একটি ইনভার্টার স্টেজ দ্বারা চালিত CCFL (কোল্ড ক্যাথোড ফ্লুরোসেন্ট ল্যাম্প) ব্যাকলাইট ব্যবহার করত; পরবর্তী প্যানেলগুলি LED ব্যাকলাইট ব্যবহার করে।এলসিডি কন্ট্রোল বোর্ডে ব্যাকলাইট ড্রাইভ সার্কিট্রি থাকে বা তার সাথে ইন্টারফেস করে যা উজ্জ্বলতা নিয়ন্ত্রণ করে এবং ব্যাকলাইট সক্ষম/অক্ষম করে।

ডিসপ্লে পাওয়ার ম্যানেজমেন্ট।

কন্ট্রোল বোর্ড ডিসপ্লে প্যানেলের জন্য পাওয়ার সিকোয়েন্সিং পরিচালনা করে — সিগন্যাল ইনপুটের সাপেক্ষে কখন প্যানেল পাওয়ার প্রয়োগ করা হয় তা নিয়ন্ত্রণ করে, যা পাওয়ার-অন ট্রানজিয়েন্ট থেকে এলসিডি প্যানেলের ক্ষতি প্রতিরোধ করে।

সিগন্যাল ইন্টিগ্রিটি। একটি মেশিন টুলের শিল্প পরিবেশে — সার্ভো ড্রাইভ সুইচিং, কুল্যান্ট পাম্প সাইক্লিং এবং মোটর চালু হওয়ার সাথে — বৈদ্যুতিক নয়েজ একটি ধ্রুবক চ্যালেঞ্জ।

এলসিডি কন্ট্রোল বোর্ড ফিল্টারিং এবং বাফারিংয়ের মাধ্যমে সিগন্যাল ইন্টিগ্রিটি বজায় রাখে যাতে বৈদ্যুতিকভাবে কোলাহলপূর্ণ পরিবেশ সত্ত্বেও ডিসপ্লে চিত্র স্থিতিশীল থাকে।এলসিডি কন্ট্রোল বোর্ডের ব্যর্থতার লক্ষণ

এলসিডি কন্ট্রোল বোর্ডের সমস্যাগুলি সাধারণত দৃশ্যমানভাবে স্পষ্ট হয় তবে ধীরে ধীরে হতে পারে:

সম্পূর্ণ ব্ল্যাঙ্ক স্ক্রিন

পাওয়ার প্রয়োগ করা হয়েছে এবং কোনও ব্যাকলাইট দেখা যাচ্ছে না, এটি বোর্ড বা ব্যাকলাইট সাপ্লাইয়ের দিকে নির্দেশ করে। বোর্ড প্রতিস্থাপনের আগে অন্য সব দিক থেকে সিএনসি স্বাভাবিকভাবে চলছে কিনা তা পরীক্ষা করুন (RS-232C এর মাধ্যমে পরীক্ষা করুন বা স্বাভাবিক অপারেশন শব্দ শুনুন)।

ছবি উপস্থিত কিন্তু ধুয়ে যাওয়া বা ভুল রঙের ডিসপ্লে সিগন্যাল চেইন কাজ করছে কিন্তু বোর্ডের কনট্রাস্ট বা কালার কন্ট্রোল সার্কিট্রি আংশিকভাবে ব্যর্থ হয়েছে বলে ইঙ্গিত দেয়।

ডিসপ্লে মাঝে মাঝে ফ্লিকার করে এবং তারপর স্থিতিশীল হয় সাধারণত কন্ট্রোল বোর্ডের একটি ব্যর্থ উপাদানের ইঙ্গিত দেয় — প্রায়শই বয়স্ক ক্যাপাসিটর বা একটি ব্যাকলাইট সাপ্লাইয়ের সাথে সম্পর্কিত যা প্রান্তিক।

সিএনসি চলতে থাকা অবস্থায় স্ক্রিন ফ্রিজ হয়ে যায় (মেশিন ইনপুটগুলিতে সাড়া দেওয়া চালিয়ে যাচ্ছে বলে যাচাই করা হয়েছে) এটি একটি প্রধান বোর্ডের ব্যর্থতার পরিবর্তে একটি ডিসপ্লে কন্ট্রোল বোর্ডের ব্যর্থতার দিকে নির্দেশ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলীপ্রশ্ন ১: ডিসপ্লে সম্পূর্ণ ব্ল্যাঙ্ক কিন্তু সিএনসি চলছে বলে মনে হচ্ছে। এলসিডি কন্ট্রোল বোর্ডকে কীভাবে ত্রুটি হিসাবে নিশ্চিত করা যায়?

প্রথমে যাচাই করুন যে ব্ল্যাঙ্ক স্ক্রিন সত্ত্বেও সিএনসি কার্যকর আছে — একটি RS-232C সংযোগ চেষ্টা করুন বা মেশিনটি সাউন্ড দ্বারা MDI ইনপুট গ্রহণ করে কিনা তা পর্যবেক্ষণ করুন।

যদি সিএনসি স্বাভাবিকভাবে চলে, তবে ত্রুটিটি ডিসপ্লে চেইনে রয়েছে, প্রধান বোর্ডে নয়।

এর সংযোগকারী পিনের মাধ্যমে এলসিডি কন্ট্রোল বোর্ডে ডিসি পাওয়ার পৌঁছাচ্ছে কিনা তা পরিমাপ করুন। যদি পাওয়ার উপস্থিত থাকে কিন্তু স্ক্রিন ব্ল্যাঙ্ক থাকে, তবে বোর্ড নিজেই বা ব্যাকলাইট সাপ্লাই পরবর্তী পরীক্ষা করার বিষয়।

একটি পরিচিত-ভাল স্পেয়ার বোর্ড অস্থায়ীভাবে অদলবদল করলে A20B-8100-0620 নিশ্চিত বা বাতিল করা যায়।

প্রশ্ন ২: A20B-8100-0620 কন্ট্রোল বোর্ড থেকে আলাদাভাবে একটি এলসিডি প্যানেল প্রতিস্থাপন করা যেতে পারে?

এলসিডি প্যানেল এবং এর কন্ট্রোল বোর্ড FANUC অপারেটর প্যানেল অ্যাসেম্বলিতে ঘনিষ্ঠভাবে মিলে যাওয়া উপাদান।

FANUC তাদের স্পেয়ার পার্টস প্রোগ্রামের মাধ্যমে মিলে যাওয়া জোড়া হিসাবে বিক্রি করে। ফিল্ড সার্ভিসে, যতক্ষণ না মিলের সামঞ্জস্যের ব্যাপারে আত্মবিশ্বাসী, ততক্ষণ কন্ট্রোল বোর্ড এবং প্যানেল একসাথে প্রতিস্থাপন করার পরামর্শ দেওয়া হয়।

যদি শুধুমাত্র এলসিডি প্যানেলটি ফিজিক্যালি ব্যর্থ হয় (স্ক্রিন ফেটে যাওয়া, ডেড পিক্সেল) যখন কন্ট্রোল বোর্ড ভাল পরীক্ষা করে, তবে একই অপারেটর প্যানেল জেনারেশন থেকে একটি মিলে যাওয়া প্রতিস্থাপন প্যানেল প্রয়োজন।

প্রশ্ন ৩: A20B-8100-0620 প্রতিস্থাপনের পরে, ছবিটি উপস্থিত হয় কিন্তু ভুল রঙ বা কনট্রাস্ট থাকে। কী সামঞ্জস্য করা উচিত?

কিছু FANUC এলসিডি কন্ট্রোল বোর্ডে বোর্ডের উপর ট্রিম পটগুলির মাধ্যমে বা সিএনসি প্যারামিটার সেটিংসের মাধ্যমে অ্যাক্সেসযোগ্য উজ্জ্বলতা এবং কনট্রাস্ট সামঞ্জস্য থাকে।

বোর্ড প্রতিস্থাপনের পরে, ডিসপ্লে উজ্জ্বলতার জন্য প্রাসঙ্গিক সিএনসি প্যারামিটারগুলি সঠিকভাবে সেট করা আছে কিনা তা পরীক্ষা করুন।

প্যারামিটার চেক করার পরেও যদি ছবিটি ভুল থাকে, তবে প্রতিস্থাপন বোর্ডকে FANUC-এর ডিসপ্লে সামঞ্জস্য পদ্ধতি ব্যবহার করে প্রাথমিক কনফিগারেশন প্রয়োজন হতে পারে।

এছাড়াও যাচাই করুন যে প্রতিস্থাপন বোর্ডের রিভিশন ইনস্টল করা নির্দিষ্ট এলসিডি প্যানেলের সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন ৪: ডিসপ্লে ঠান্ডা অবস্থায় কাজ করে কিন্তু মেশিন ৩০ মিনিটের জন্য চলার পরে ব্যর্থ হয়। এটি কি এলসিডি কন্ট্রোল বোর্ডের ব্যর্থতার লক্ষণ?

তাপীয় ব্যর্থতা কন্ট্রোল বোর্ডের বয়স্ক ইলেক্ট্রোলাইটিক ক্যাপাসিটরের একটি ক্লাসিক লক্ষণ।

ঘরের তাপমাত্রায় গ্রহণযোগ্য পরীক্ষা করা ক্যাপাসিটরগুলি অপারেটিং তাপমাত্রায় ব্যর্থ হতে পারে।

এই লক্ষণটি একটি কন্ট্রোল বোর্ডের একটি শক্তিশালী সূচক যা প্রতিস্থাপনের প্রয়োজন, মেরামতের নয়, কারণ একটি ঘনবসতিপূর্ণ বোর্ডে ত্রুটিপূর্ণ ক্যাপাসিটর বিশেষ সরঞ্জাম ছাড়া বিচ্ছিন্ন করা কঠিন হতে পারে। বোর্ড প্রতিস্থাপন হল ব্যবহারিক সমাধান।

প্রশ্ন ৫: A20B-8100-0620 প্রতিস্থাপনের আগে কি SRAM ডেটা ব্যাকআপ প্রয়োজন?

না। এলসিডি কন্ট্রোল বোর্ড একটি বিশুদ্ধ ডিসপ্লে সার্কিট — এটি কোনও মেশিন প্যারামিটার, প্রোগ্রাম বা কনফিগারেশন ডেটা ধারণ করে না। SRAM ডেটা সিএনসি-র প্রধান বোর্ড মেমরি মডিউলগুলিতে সংরক্ষিত থাকে।

A20B-8100-0620 প্রতিস্থাপন করলে কোনও ডেটা হারানোর ঝুঁকি থাকে না। কেবল পাওয়ার ডাউন করুন, বোর্ড অদলবদল করুন, সমস্ত কেবল সাবধানে পুনরায় সংযোগ করুন এবং স্বাভাবিকভাবে পাওয়ার আপ করুন।
