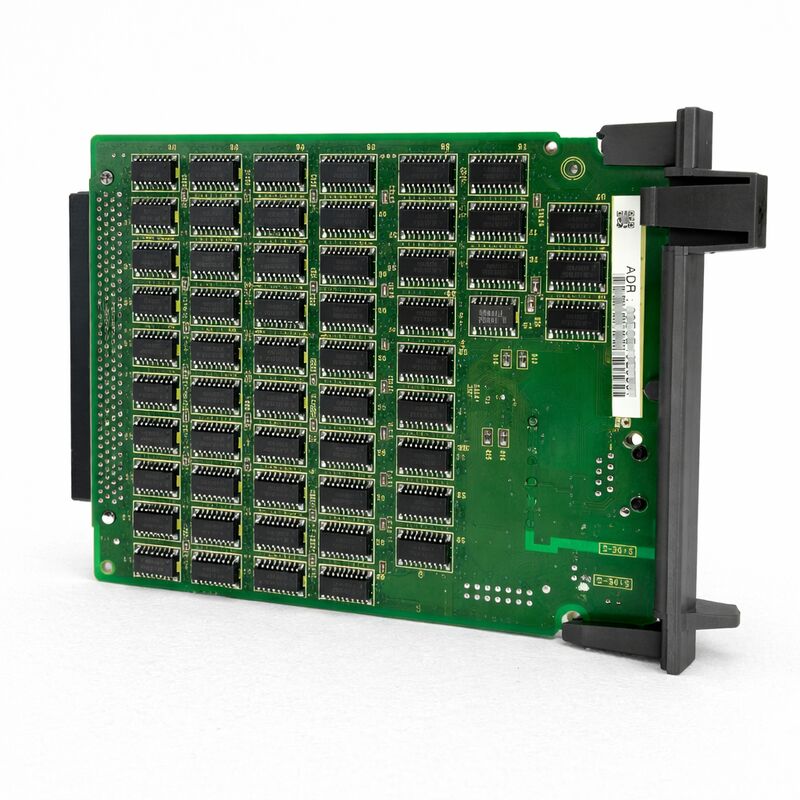

FANUC A20B-8100-0530 | FL-NET PCB — ফ্যাক্টরি ল্যান ইথারনেট ফিল্ডবাস ইন্টারফেস বোর্ড, সিরিজ 16i / 18i / 21i মডেল A CNC এর জন্য, A20B-8100 সিরিজ, জাপান অরিজিন
পার্ট নম্বর: A20B-8100-0530
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্য বিভাগ: PCB — FL-net অপশন বোর্ড (ফ্যাক্টরি ল্যান ইথারনেট ফিল্ডবাস ইন্টারফেস)
সিরিজ: A20B-8100 — FANUC i-সিরিজ অপশন PCB ফ্যামিলি
সংক্ষিপ্ত বিবরণ
FANUC A20B-8100-0530 হল FANUC সিরিজ 16i/18i/21i মডেল A CNC কন্ট্রোলারের জন্য FL-net (ফ্যাক্টরি ল্যান) ইন্টারফেস বোর্ড।এটি i-সিরিজ CNC বেসিক ইউনিটের একটি অপশন স্লটে ইনস্টল করা হয় এবং কন্ট্রোলারে FL-net ইথারনেট ফিল্ডবাস ক্ষমতা যোগ করে — CNC কে একটি ফ্যাক্টরি-ব্যাপী FL-net নেটওয়ার্কে একটি সমান পিয়ার নোড হিসাবে অংশগ্রহণ করতে সক্ষম করে যা CNC মেশিন, PLC এবং অন্যান্য FL-net সামঞ্জস্যপূর্ণ ডিভাইসগুলিকে সংযুক্ত করে।FL-net হল জাপান ইলেকট্রিক্যাল ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন কর্তৃক OPCN-2 স্পেসিফিকেশনের অধীনে তৈরি ফ্যাক্টরি-ফ্লোর নেটওয়ার্ক স্ট্যান্ডার্ড।
সাধারণ-উদ্দেশ্য শিল্প ইথারনেট প্রোটোকলের বিপরীতে, FL-net বিশেষভাবে ফ্যাক্টরি অটোমেশন কন্ট্রোলারের মধ্যে রিয়েল-টাইম ডিটারমিনিস্টিক যোগাযোগের জন্য ডিজাইন করা হয়েছিল।
প্রোটোকলটি একটি সাইক্লিক কমিউনিকেশন মডেল ব্যবহার করে যেখানে নেটওয়ার্কের সমস্ত নোড ডেটা এলাকা শেয়ার করে — প্রতিটি নোড তার নিজস্ব সংজ্ঞায়িত এলাকায় লেখে এবং অন্য নোডের এলাকা থেকে পড়ে — একটি পূর্বাভাসযোগ্য, সময়-সীমিত চক্রে। এই চক্র আচরণ FL-net কে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে দুটি বা ততোধিক কন্ট্রোলারের গ্যারান্টিযুক্ত টাইমিং সহ I/O স্ট্যাটাস, অপারেশনাল ডেটা এবং সিঙ্ক্রোনাইজেশন সংকেত বিনিময় করার প্রয়োজন হয়।
A20B-8100-0530 বোর্ডের প্রান্তে CD38N কানেক্টরের মাধ্যমে ফ্যাক্টরির FL-net ইথারনেট অবকাঠামোর সাথে সংযোগ স্থাপন করে।
বোর্ডটি F-BUS ব্যাকপ্লেন ইন্টারফেসের মাধ্যমে CNC-এর অভ্যন্তরীণ বাসের সাথে যোগাযোগ করে।
CNC-এর PMC দৃষ্টিকোণ থেকে, FL-net ডেটা একটি সংজ্ঞায়িত মেমরি এলাকায় প্রদর্শিত হয় যা PMC ল্যাডার প্রোগ্রাম পড়তে এবং লিখতে পারে — নেটওয়ার্ক যোগাযোগ সম্পূর্ণরূপে বোর্ড দ্বারা পরিচালিত হয়, PMC অ্যাপ্লিকেশন লজিকের জন্য স্বচ্ছ।
মূল স্পেসিফিকেশন
প্যারামিটার
মান
| সামঞ্জস্যপূর্ণ CNC |
FANUC সিরিজ 16i / 18i / 21i — মডেল A |
| প্রোটোকল |
FL-net (OPCN-2 ফ্যাক্টরি ল্যান ইথারনেট ফিল্ডবাস) |
| নেটওয়ার্ক কানেক্টর |
CD38N (FL-net ইথারনেট) |
| ব্যাকপ্লেন ইন্টারফেস |
F-BUS (CNC অভ্যন্তরীণ বাস) |
| বোর্ডের প্রকার |
অপশন PCB (অপশন স্লটে ইনস্টল করা হয়) |
| সিরিজ |
A20B-8100 |
| অবস্থা |
উপলভ্য — সংস্কার করা, পরীক্ষিত |
| উৎপত্তি |
জাপান |
| FL-net — ফ্যাক্টরি-ফ্লোর ইথারনেট স্ট্যান্ডার্ড |
FL-net ইথারনেট-ভিত্তিক ফ্যাক্টরি যোগাযোগের জন্য একটি মৌলিকভাবে ভিন্ন পদ্ধতি গ্রহণ করে FANUC-এর অন্যান্য নেটওয়ার্ক বিকল্পগুলির তুলনায়। কেন তা বোঝার জন্য, একই i-সিরিজ অপশন ফ্যামিলির দুটি অন্যান্য ইথারনেট-সম্পর্কিত বোর্ডের সাথে FL-net তুলনা করা সহায়ক: |
ফাস্ট ইথারনেট বোর্ড (A20B-8100-0670 বা A20B-8101-0030):
স্ট্যান্ডার্ড ইথারনেটের মাধ্যমে DNC/FTP প্রোগ্রাম ট্রান্সফার এবং FOCAS2 মনিটরিং প্রদান করে।
CNC একটি নেটওয়ার্ক-সংযুক্ত ডিভাইস হিসাবে কাজ করে যা একটি হোস্ট কম্পিউটার থেকে অনুরোধের প্রতিক্রিয়া জানায়।যোগাযোগ ইভেন্ট-চালিত এবং অপ্রতিসম — হোস্ট জিজ্ঞাসা করে, CNC প্রতিক্রিয়া জানায়। এটি DNC প্রোগ্রাম ব্যবস্থাপনা এবং মনিটরিং অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
FL-net বোর্ড (A20B-8100-0530):
কন্ট্রোলারের মধ্যে পিয়ার-টু-পিয়ার সাইক্লিক ডেটা শেয়ারিং প্রদান করে।
সমস্ত নোড একটি সংজ্ঞায়িত চক্রে ডেটা এলাকা শেয়ার করে। যোগাযোগ শুরু করার জন্য কোনও হোস্ট কম্পিউটারের প্রয়োজন নেই। CNC এবং PLC ক্রমাগত এবং ডিটারমিনিস্টিকভাবে I/O ডেটা বিনিময় করে।এটি ইন্টার-কন্ট্রোলার সমন্বয়ের জন্য আদর্শ — উদাহরণস্বরূপ, একটি ট্রান্সফার লাইনে দুটি CNC মেশিন সিঙ্ক্রোনাইজ করা, বা একটি রোবট কন্ট্রোলার এবং একটি CNC-এর মধ্যে সেল-লেভেল স্ট্যাটাস সংকেত পাস করা।
FL-net বিশেষভাবে ফ্যাক্টরি অটোমেশন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছিল যেখানে কন্ট্রোলারগুলির একটি কেন্দ্রীয় কম্পিউটারের পরিবর্তে একে অপরের সাথে ডেটা শেয়ার করার প্রয়োজন হয়। এর সাইক্লিক কমিউনিকেশন মডেল নিশ্চিত করে যে সমস্ত নোড প্রতিটি নেটওয়ার্ক চক্রের মধ্যে অন্য সমস্ত নোড থেকে বর্তমান ডেটা পায়, যা সমন্বিত উৎপাদন সেল নিয়ন্ত্রণের জন্য প্রয়োজনীয় আচরণ।
F-BUS ইন্টিগ্রেশন এবং PMC ডেটা ম্যাপিং
যখন A20B-8100-0530 ইনস্টল করা হয়, তখন FL-net ডেটা CNC-এর মেমরি এলাকায় ম্যাপ করা হয় যাতে এটি PMC ল্যাডার প্রোগ্রামের জন্য সরাসরি অ্যাক্সেসযোগ্য হয়।
FL-net বোর্ড নেটওয়ার্ক কমিউনিকেশন চক্র পরিচালনা করে — FL-net নেটওয়ার্কে অন্যান্য নোড থেকে ডেটা গ্রহণ করে এবং PMC-অ্যাক্সেসযোগ্য মেমরি এলাকা আপডেট করে, এবং প্রতিটি চক্রে PMC-কমান্ডেড আউটপুট ডেটা নেটওয়ার্কে ফিরিয়ে লেখে।
PMC ল্যাডার দৃষ্টিকোণ থেকে, অন্য কন্ট্রোলারের আউটপুট এলাকা থেকে FL-net ইনপুট পড়া অন্য কোনও I/O সংকেত পড়ার মতোই সহজ।
মেশিন নির্মাতা PMC-কে এই CNC-এর নোড অ্যাড্রেসের জন্য নির্ধারিত FL-net মেমরি এলাকাগুলি পড়তে এবং লিখতে প্রোগ্রাম করে।
PMC-কে নেটওয়ার্ক টাইমিং, প্রোটোকল হ্যান্ডলিং বা নোড অ্যাড্রেসিং পরিচালনা করার প্রয়োজন নেই — এই সব A20B-8100-0530 বোর্ড দ্বারা পরিচালিত হয়।
এই স্বচ্ছতা FL-net কে মেশিন নির্মাতাদের জন্য বিশেষভাবে আকর্ষণীয় করে তোলে যারা PMC প্রোগ্রামের কাঠামো পরিবর্তন না করে ইন্টার-মেশিন যোগাযোগ যোগ করতে চান, নতুন ডেটা এলাকার জন্য প্রাসঙ্গিক মেমরি রিড/রাইট নির্দেশাবলী যোগ করার বাইরে।
অ্যাপ্লিকেশন
A20B-8100-0530 নির্দিষ্ট উৎপাদন অটোমেশন পরিস্থিতি সমাধান করে:
ট্রান্সফার লাইন সমন্বয়।
একটি উৎপাদন ট্রান্সফার লাইনে একাধিক CNC মেশিন হ্যান্ডশেক সংকেত, পার্ট-রেডি স্ট্যাটাস, ইমার্জেন্সি স্টপ প্রোপাগেশন এবং সাইকেল স্টেট তথ্য শেয়ার করার জন্য FL-net ব্যবহার করে।
প্রতিটি মেশিন রিয়েল-টাইমে সংলগ্ন মেশিনগুলির অবস্থা জানে, একটি কেন্দ্রীয় PLC মধ্যস্থতাকারী ছাড়াই সমন্বিত উৎপাদন প্রবাহ সক্ষম করে।CNC–PLC ইন্টিগ্রেশন।
একটি PLC যা কনভেয়র, ফিক্সচার ক্ল্যাম্পিং এবং মেটেরিয়াল হ্যান্ডলিং পরিচালনা করে FL-net এর মাধ্যমে CNC-এর সাথে যোগাযোগ করে, পার্ট অ্যারাইভাল সংকেত, ক্ল্যাম্প কনফার্ম এবং সাইকেল কমপ্লিট ডেটা বিনিময় করে। উভয় কন্ট্রোলার প্রতিটি FL-net চক্রে একে অপরের স্ট্যাটাস দেখতে পায়।
সেল-লেভেল মনিটরিং।একটি FL-net সংযুক্ত মনিটরিং সিস্টেম প্রতিটি মেশিনে পৃথক DNC সংযোগের প্রয়োজন ছাড়াই একই ফ্যাক্টরি-ফ্লোর নেটওয়ার্কে একাধিক CNC নোড থেকে অপারেশনাল ডেটা — স্পিন্ডল লোড, ফিড রেট, অ্যালার্ম স্ট্যাটাস — সংগ্রহ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলীপ্রশ্ন ১: একই 16i/18i/21i-A CNC-তে কি A20B-8100-0530 FL-net বোর্ড এবং ফাস্ট ইথারনেট বোর্ড উভয়ই একই সাথে ইনস্টল করা যেতে পারে?
হ্যাঁ, যদি CNC-এর বেসিক ইউনিটে পর্যাপ্ত অপশন স্লট উপলব্ধ থাকে। FL-net বোর্ড এবং ফাস্ট ইথারনেট বোর্ড ভিন্ন নেটওয়ার্ক পোর্ট ব্যবহার করে এবং ভিন্ন ফাংশন পরিবেশন করে — FL-net ইন্টার-কন্ট্রোলার সাইক্লিক ডেটা শেয়ারিংয়ের জন্য, ফাস্ট ইথারনেট DNC প্রোগ্রাম ট্রান্সফার এবং FOCAS2 মনিটরিংয়ের জন্য।
উভয়ই উপস্থিত এবং একই সাথে সক্রিয় থাকতে পারে, প্রতিটি তার নিজস্ব অপশন স্লটে, CNC একই সাথে উভয় নেটওয়ার্ক ফাংশন ব্যবহার করে।
প্রশ্ন ২: CNC স্টার্টআপে FL-net যোগাযোগের সাথে সম্পর্কিত একটি অ্যালার্ম দেখা যায়। প্রথম ডায়াগনস্টিক পদক্ষেপ কী?
নিশ্চিত করুন যে FL-net নেটওয়ার্ক কেবলটি CD38N কানেক্টরের সাথে সংযুক্ত আছে এবং নেটওয়ার্ক সক্রিয় আছে।
FL-net এর জন্য সমস্ত নোডকে তাদের ইনিশিয়ালাইজেশন সিকোয়েন্স সম্পন্ন করতে হবে সাইক্লিক কমিউনিকেশন ফেজ শুরু হওয়ার আগে — যদি একটি নোডও যোগ দিতে ব্যর্থ হয়, তবে নেটওয়ার্ক চক্র সঠিকভাবে শুরু নাও হতে পারে।
FL-net স্ট্যাটাস ডিসপ্লে (যদি CNC-এর অপারেটর প্যানেলে উপলব্ধ থাকে) পরীক্ষা করুন কোন নোডগুলি সক্রিয় আছে তা দেখতে।
যদি CNC নোড নিজেই নেটওয়ার্কে প্রদর্শিত না হয়, তবে নোড অ্যাড্রেস প্যারামিটার সেটিং যাচাই করুন এবং নিশ্চিত করুন যে এটি নেটওয়ার্কের মধ্যে অনন্য।
প্রশ্ন ৩: একটি FL-net নেটওয়ার্কে কতগুলি CNC নোড অংশগ্রহণ করতে পারে?
FL-net (OPCN-2) স্ট্যান্ডার্ড প্রতি নেটওয়ার্ক সেগমেন্টে 254টি নোড পর্যন্ত সমর্থন করে।
বাস্তবে, উৎপাদন ইনস্টলেশনগুলিতে সাধারণত অনেক কম ব্যবহৃত হয় — 5–20 CNC এবং PLC নোড সহ একটি সাধারণ মেশিন সেল সাধারণ।
FL-net যোগাযোগের চক্র সময় নোডের সংখ্যা এবং শেয়ার করা ডেটার পরিমাণের সাথে বৃদ্ধি পায়।
সময়-সংবেদনশীল অ্যাপ্লিকেশনগুলির জন্য, নিশ্চিত করুন যে পরিকল্পিত নোড সংখ্যা এবং ডেটা ভলিউম সহ চক্র সময় অ্যাপ্লিকেশনটির টাইমিং প্রয়োজনীয়তা পূরণ করে।
প্রশ্ন ৪: A20B-8100-0530 ইনস্টল করার পরে, FL-net যোগাযোগ সক্রিয় করার জন্য CNC-তে কোন প্যারামিটার সেটিংস প্রয়োজন?
ন্যূনতম, CNC-এর FL-net প্যারামিটারগুলি কনফিগার করতে হবে: স্থানীয় নোড অ্যাড্রেস (নেটওয়ার্কে একটি অনন্য সংখ্যা), ডেটা এলাকা অ্যাসাইনমেন্ট (কোন মেমরি ঠিকানা কোন নোড এলাকার সাথে ম্যাপ করা হয়), এবং FL-net অপশন এনাবল বিট।
নির্দিষ্ট প্যারামিটার নম্বরগুলি 16i/18i/21i-A FL-net সংযোগ ম্যানুয়ালে নথিভুক্ত করা হয়েছে। যারা স্ক্র্যাচ থেকে FL-net সিস্টেম তৈরি করছেন তাদের নেটওয়ার্কের মোট নোড সংখ্যা এবং চক্র টাইমিং প্যারামিটারগুলিও কনফিগার করতে হবে।
প্রশ্ন ৫: FL-net বোর্ড ইনস্টল করা হয়েছে কিন্তু PMC নেটওয়ার্কে অন্য কন্ট্রোলার থেকে ডেটা পড়তে পারছে না। বোর্ডের LED ইন্ডিকেটরগুলি স্বাভাবিক দেখাচ্ছে। কী তদন্ত করা উচিত?
স্বাভাবিক LED স্ট্যাটাস সহ কোনও PMC ডেটা বিনিময় না হওয়া সাধারণত হার্ডওয়্যার ত্রুটির পরিবর্তে একটি প্যারামিটার কনফিগারেশন সমস্যা নির্দেশ করে। পরীক্ষা করুন:
(1) মেমরি এলাকা অ্যাসাইনমেন্ট প্যারামিটার — নিশ্চিত করুন যে রিমোট নোডের ডেটা এলাকা সঠিকভাবে একটি PMC-অ্যাক্সেসযোগ্য অ্যাড্রেস রেঞ্জে ম্যাপ করা হয়েছে;
(2) রিমোট নোডের FL-net প্যারামিটার — প্রেরক নোডকে অবশ্যই সেই একই এলাকায় ডেটা লিখতে কনফিগার করতে হবে যা গ্রহণকারী নোড পড়ছে;
(3) CNC-তে FL-net স্ট্যাটাস স্ক্রিন — নিশ্চিত করুন যে উভয় নোড বর্তমান নেটওয়ার্ক চক্রে সক্রিয় অংশগ্রহণকারী হিসাবে তালিকাভুক্ত আছে।
যদি PMC প্রোগ্রাম FL-net রিড/রাইট নির্দেশাবলী অন্তর্ভুক্ত করার জন্য পরিবর্তন না করা হয়, তবে ডেটা এলাকা মেমরিতে বিদ্যমান থাকে কিন্তু ল্যাডার কখনও এটি অ্যাক্সেস করে না।
