A20B-8100-0271 Fanuc PCB বোর্ড A20B81000271 A2OB-8IOO-O27I

FANUC A20B-8100-0271 | ডেটা সার্ভার ইথারনেট + এটিএ স্টোরেজ অপশন পিসিবি — সিরিজ 15i / 16i / 18i / 21i / 0i সিএনসি

এই বোর্ডটি সিএনসি-তে কী যোগ করে

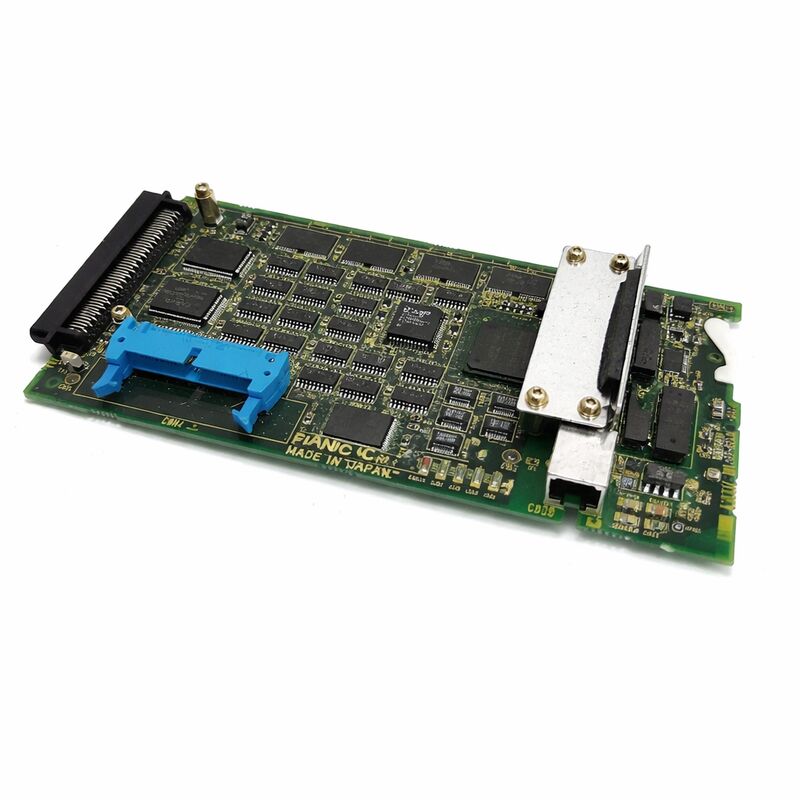

A20B-8100-0271 হল FANUC-এর i-সিরিজ সিএনসি কন্ট্রোলারের জন্য ডেটা সার্ভার অপশন পিসিবি। কন্ট্রোলারের মেইন বোর্ডের রাইজারে একটি অপশন স্লটে ইনস্টল করা হলে, এটি একই সাথে দুটি ফাংশন যোগ করে: একটি এটিএ ফ্ল্যাশ কার্ডে স্থানীয় উচ্চ-ক্ষমতার এনসি প্রোগ্রাম স্টোরেজ, এবং ডিএনসি প্রোগ্রাম পরিচালনার জন্য ফ্যাক্টরি ল্যান-এর সাথে ইথারনেট সংযোগ।

এই বোর্ড ছাড়া, একটি i-সিরিজ সিএনসি তার মেইন FROM/SRAM মেমরিতে এনসি প্রোগ্রাম সংরক্ষণ করে — ক্ষমতা কিলোবাইট থেকে কয়েকশো কিলোবাইট পর্যন্ত পরিমাপ করা হয়। ডেটা সার্ভার ইনস্টল করা হলে, প্রোগ্রামগুলি একটি এটিএ ফ্ল্যাশ কার্ডে সংরক্ষণ করা হয় যেখানে ক্ষমতা মেগাবাইট থেকে গিগাবাইট পর্যন্ত পরিমাপ করা হয়। ফাইন ইন্টারপোলেশন স্টেপস, মাল্টি-সারফেস কন্ট্যুর, বা বড় সাবরুটিন সেট সহ জটিল অংশগুলি মেশিনে সম্পূর্ণভাবে স্থানীয়ভাবে সংরক্ষণ করা যেতে পারে, যা অবিলম্বে চালানোর জন্য প্রস্তুত।

ইথারনেট ইন্টারফেস ডেটা সার্ভারকে FANUC-এর এফটিপি-সামঞ্জস্যপূর্ণ ডেটা সার্ভার প্রোটোকলের মাধ্যমে ফ্যাক্টরি ল্যান-এর সাথে সংযুক্ত করে। একটি ডিএনসি সার্ভার, মেশিন মনিটরিং সিস্টেম, বা ইঞ্জিনিয়ারিং ওয়ার্কস্টেশন ফিজিক্যাল মিডিয়া বা আরএস-232সি সিরিয়াল কেবল সংযোগ ছাড়াই নেটওয়ার্কের মাধ্যমে প্রোগ্রাম আপলোড এবং ডাউনলোড করতে পারে। যেহেতু প্রোগ্রামগুলি নেটওয়ার্ক থেকে স্ট্রিমিং করার পরিবর্তে স্থানীয় ফ্ল্যাশ স্টোরেজ থেকে চলে, তাই কাটার সময় নেটওয়ার্ক বাধা মেশিনের কার্যকারিতার উপর কোন প্রভাব ফেলে না।

মূল স্পেসিফিকেশন

এটিএ অ্যাডাপ্টার এবং ইনস্টলেশন স্লট সীমাবদ্ধতা

এটিএ ফ্ল্যাশ কার্ড অ্যাডাপ্টার বোর্ডের CNH6 কানেক্টরের সাথে সংযুক্ত হয় এবং বোর্ড ইনস্টল করার আগে এটি সংযুক্ত করতে হবে — বোর্ড স্লটে থাকার পরে এটি অ্যাক্সেস করা যায় না। সেকেন্ডারি মার্কেটে পুনঃনির্মিত ইউনিটগুলি সাধারণত এটিএ অ্যাডাপ্টার ছাড়াই সরবরাহ করা হয়; যদি অন্তর্ভুক্ত না থাকে তবে এটি আলাদাভাবে সংগ্রহ করতে হবে।

এটিএ অ্যাডাপ্টারের ফিজিক্যাল ক্লিয়ারেন্সের প্রয়োজনীয়তার কারণে বোর্ডটি নির্দিষ্ট অপশন স্লট পজিশনে ইনস্টল করা যাবে না:

• এলসিডি-র সবচেয়ে কাছের স্লট দখল করতে পারবে না
• একটি 3-স্লট ইউনিটের মাঝের স্লট দখল করতে পারবে না
• একটি 4-স্লট ইউনিটের এলসিডি থেকে সবচেয়ে দূরের স্লট দখল করতে পারবে না

অর্ডার করার আগে কন্ট্রোলারের উপলব্ধ স্লট পজিশন নিশ্চিত করুন।

ডেটা সার্ভার ফাংশন বনাম এমবেডেড ইথারনেট

কিছু 16i-B/18i-B কন্ট্রোলারে মেইন বোর্ডে এমবেডেড ইথারনেট থাকে যা মেশিন মনিটরিং এবং ডিএনসি প্রোগ্রাম স্ট্রিমিংয়ের জন্য FOCAS2/Ethernet যোগাযোগ সক্ষম করে। এটি ডেটা সার্ভার ফাংশনের মতো নয়। এমবেডেড ইথারনেট একা এটিএ কার্ড স্থানীয় স্টোরেজ বা ডেটা সার্ভার এফটিপি প্রোটোকল সরবরাহ করে না। যদি বড় স্থানীয় প্রোগ্রাম স্টোরেজ প্রয়োজন হয় বা স্ট্রিমিং-মুক্ত অপারেশন একটি প্রয়োজনীয়তা হয় তবে এমবেডেড ইথারনেট সহ একটি মেশিন এখনও A20B-8100-0271 থেকে উপকৃত হতে পারে।

ডেটা সার্ভার ফাংশনের জন্য সিএনসি-র FROM-এ সংশ্লিষ্ট FANUC অপশন সফ্টওয়্যার সক্রিয় করাও প্রয়োজন। যদি অপশনটি সক্রিয় না থাকে, তবে বোর্ড ইনস্টল করা থাকলেও ডেটা সার্ভার স্ক্রিন এবং ফাংশনগুলি সিএনসি অপারেটর ইন্টারফেসে প্রদর্শিত হবে না।

এফএকিউ

প্রশ্ন ১: ডেটা সার্ভার ফাংশনের জন্য কি একটি সফ্টওয়্যার অপশন সক্রিয় করার প্রয়োজন?

হ্যাঁ। ডেটা সার্ভার ফাংশনের জন্য সিএনসি-র FROM-এ সংশ্লিষ্ট অপশন সফ্টওয়্যার সক্রিয় করা প্রয়োজন। যদি অপশনটি সক্রিয় না থাকে, তবে বোর্ড ফিজিক্যালি ইনস্টল করা থাকলেও ডেটা সার্ভার স্ক্রিন এবং ফাংশনগুলি সিএনসি অপারেটর ইন্টারফেসে প্রদর্শিত হবে না। রিপ্লেসমেন্ট হার্ডওয়্যার অর্ডার করার আগে ডেটা সার্ভার অপশনটি উপস্থিত আছে কিনা তা নিশ্চিত করতে সিস্টেম অপশন স্ট্যাটাস স্ক্রিনটি পরীক্ষা করুন।

প্রশ্ন ২: পুনঃনির্মিত বোর্ডে এটিএ অ্যাডাপ্টার অনুপস্থিত। এটি কোথায় সংযোগ করে?

এটিএ ফ্ল্যাশ কার্ড অ্যাডাপ্টার A20B-8100-0271 বোর্ডের CNH6 কানেক্টরের সাথে সংযুক্ত হয়। বোর্ডটি অপশন স্লটে ইনস্টল করার আগে এটি CNH6-এর সাথে সংযুক্ত করতে হবে — বোর্ড ফিট হয়ে গেলে অ্যাডাপ্টারটি পৌঁছানো যায় না। সঠিক এটিএ অ্যাডাপ্টার আলাদাভাবে সংগ্রহ করুন এবং ইনস্টলেশনের আগে বোর্ডের সাথে সংযুক্ত করুন।

প্রশ্ন ৩: যদি বোর্ডটি একটি সীমাবদ্ধ স্লট পজিশনে ইনস্টল করা হয় তবে কী হবে?

এটিএ কার্ড অ্যাডাপ্টারের ফিজিক্যাল ক্লিয়ারেন্সের প্রয়োজনীয়তা রয়েছে যা নির্দিষ্ট স্লট পজিশনে এলসিডি অ্যাসেম্বলি বা সংলগ্ন বোর্ডগুলির সাথে সংঘর্ষ করে। একটি সীমাবদ্ধ স্লটে ইনস্টল করলে কন্ট্রোলার সঠিকভাবে বন্ধ হতে বাধা দেয় বা এটিএ অ্যাডাপ্টারকে সিট হতে বাধা দেয়। ইনস্টলেশনের আগে নির্দিষ্ট কন্ট্রোলারে একটি অনুমোদিত স্লট পজিশন উপলব্ধ আছে কিনা তা নিশ্চিত করুন।

প্রশ্ন ৪: A20B-8100-0271 কি সিরিজ 30i বা 31i কন্ট্রোলারে ব্যবহার করা যেতে পারে?

না। A20B-8100-0271 হল 15i/16i/18i/21i/0i i-সিরিজ প্রজন্মের জন্য। 30i/31i/32i সিরিজ ভিন্ন হার্ডওয়্যার আর্কিটেকচার এবং ভিন্ন অপশন বোর্ড ফরম্যাট ব্যবহার করে। সেই কন্ট্রোলারগুলি ইথারনেট এবং ডেটা সার্ভার ফাংশনের জন্য A20B-8101 সিরিজ অপশন বোর্ড ব্যবহার করে।

প্রশ্ন ৫: কোন এটিএ ফ্ল্যাশ কার্ড ক্ষমতা সামঞ্জস্যপূর্ণ?

ইনস্টল করা FANUC ডেটা সার্ভার সফ্টওয়্যার সংস্করণের দ্বারা সংজ্ঞায়িত ক্ষমতার পরিসরের মধ্যে স্ট্যান্ডার্ড এটিএ ফ্ল্যাশ কার্ড। খুব বড় আধুনিক এটিএ কার্ডগুলি পুরানো ফার্মওয়্যারের অ্যাড্রেসিং ক্ষমতাকে অতিক্রম করতে পারে। সমর্থিত ক্ষমতাগুলি সাধারণত সফ্টওয়্যার রিলিজের উপর নির্ভর করে 32MB থেকে 1GB পরিসরে থাকে। FANUC ডেটা সার্ভার অপারেটর'স ম্যানুয়াল প্রতিটি সফ্টওয়্যার সংস্করণের জন্য সমর্থিত কার্ডের প্রকার এবং ক্ষমতার সীমা নির্দিষ্ট করে।
