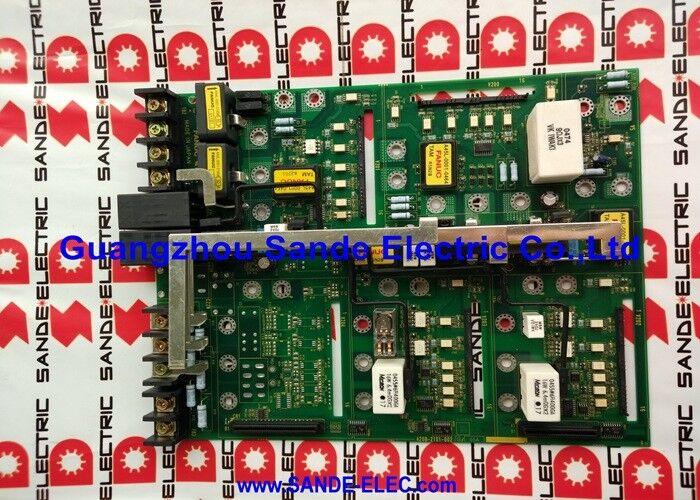

A20B-8100-0137 Fanuc PCB বোর্ড A20B81000137 A2OB-8IOO-OI37

FANUC A20B-8100-0137∙ সিরিজ 21i-A এলসিডি-মাউন্ট প্রধান PCB ∙ PMC-SA1 / 5 μs / ধাপ / 5000 সিঁড়ি ধাপ

21i-A এলসিডি-মাউন্ট আর্কিটেকচার

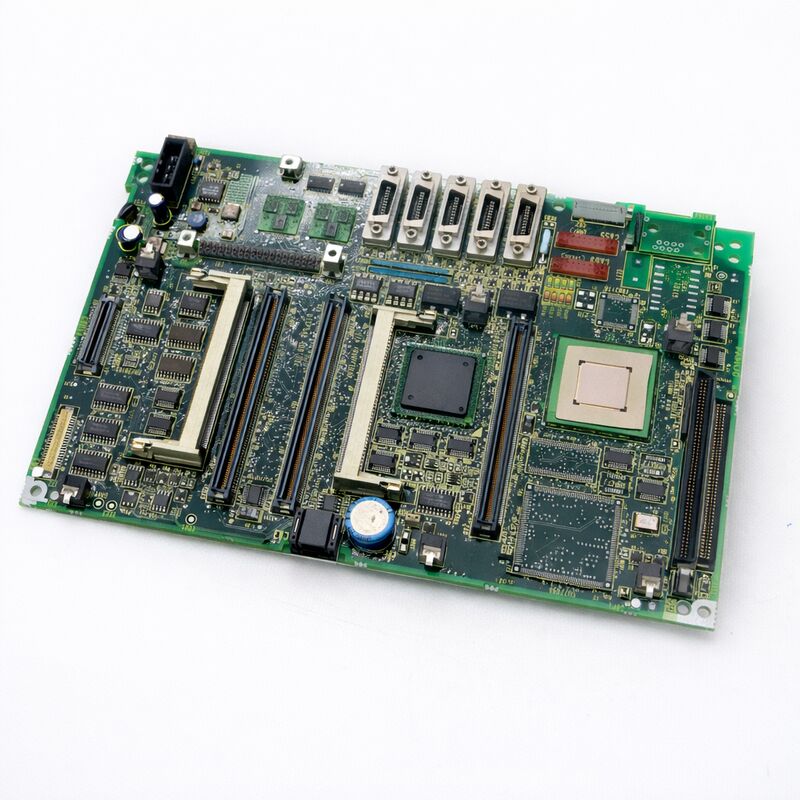

A20B-8100-0137 হল LCD- মাউন্ট কনফিগারেশনে FANUC সিরিজ 21i-A এর প্রধান PCB। the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsদুটি কনফিগারেশন একই 21i-A সিএনসি প্ল্যাটফর্ম শেয়ার করে কিন্তু শারীরিক প্যাকেজিংয়ে ভিন্ন।

এই এলসিডি-মাউন্ট প্রধান PCB সব মূল 21i-A CNC ফাংশন পরিচালনা করেঃ CNC সফটওয়্যার বাস্তবায়ন, PMC সিঁড়ি বাস্তবায়ন, I / O ব্যবস্থাপনা, অপারেটর ইন্টারফেস প্রক্রিয়াকরণ,এবং নিয়ন্ত্রণ ইউনিটের কার্যকরী মডিউল সমন্বয়প্রধান পিসিবি ব্যর্থ হলে কন্ট্রোল সিস্টেম সম্পূর্ণরূপে ব্যর্থ হয়।

মূল বৈশিষ্ট্যাবলী

PMC-SA1 ️ এই বোর্ডের জন্য কমপ্যাক্ট PMC বিকল্প

এই বোর্ডে এমপিসি সংস্করণটি এমএমসি-এসএ 1: 5 μs / ধাপের নির্দেশাবলী সম্পাদন এবং সর্বাধিক 5,000 সিঁড়ি পদক্ষেপ। এটি পিএমসি-এসএ 5 ভেরিয়েন্ট থেকে আলাদা করে,যা উচ্চতর এক্সিকিউশন গতি এবং বৃহত্তর সিঁড়ি ক্ষমতা প্রদান করে.

মূল বিল্ড থেকে PMC-SA1 দিয়ে সজ্জিত একটি 21i-A মেশিনের জন্য, A20B-8100-0137 হ'ল মূল PMC কনফিগারেশন সংরক্ষণ করে এমন অনুরূপ প্রতিস্থাপন।PMC-SA5 বহনকারী একটি বোর্ডের সাথে প্রতিস্থাপন প্রযুক্তিগতভাবে ক্ষমতা বৃদ্ধি করে কিন্তু PMC পরিবেশ পরিবর্তন করে যদি ইনস্টল করা মেশিনের সিঁড়িটি SA1 আচরণের জন্য লেখা এবং সুরক্ষিত হয়, রিভিউ ছাড়াই এসএ-৫ চালু করা সহজ নয়।

৫,০০০ ধাপের সিঁড়ি সীমাবদ্ধতা ছোট থেকে মাঝারি মেশিন টুলের জন্য সাধারণ অটোমেশন লজিককে সামঞ্জস্য করেঃ টুল পরিবর্তন সিকোয়েন্স, নিরাপত্তা ইন্টারলক লজিক, অপারেটর প্যানেল প্রতিক্রিয়া,এবং মেশিন মোড ব্যবস্থাপনা সহজ যন্ত্রপাতি কেন্দ্র এবং টার্ন অ্যাপ্লিকেশন জন্য এই ক্ষমতা মধ্যে আরামদায়ক ফিট.

SA5 বা স্বতন্ত্র প্রধান PCBs সঙ্গে বিনিময়যোগ্য নয়

অর্ডার করার আগে তিনটি সামঞ্জস্যতা চেকপয়েন্টঃ

1. পিএমসি সংস্করণঃA20B-8100-0137 = PMC-SA1. ইনস্টল করা বোর্ডের PMC সংস্করণটি উত্সের আগে নিশ্চিত করুন।
2. ইনস্টলেশন স্টাইলঃএলসিডি-মাউন্ট করা বোর্ডগুলি একই 21i-A পরিবারের মধ্যেও স্বতন্ত্র (বিচ্ছিন্ন র্যাক) প্রধান PCB এর সাথে বিনিময় করে না।
3. সিএনসি সিরিজ:এই বোর্ডটি 21i-A নির্দিষ্ট। 16i-A/18i-A এবং 21i-B প্রজন্মের বিভিন্ন প্রধান PCB অংশ নম্বর ব্যবহার করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: PMC-SA1 এবং PMC-SA5 এর মধ্যে পার্থক্য কী?

উভয়ই 21i-A প্রধান PCB পরিবারের এমবেডেড পিএমসি সংস্করণ। পিএমসি-এসএ 1 (এই বোর্ড) 5000 ধাপের সর্বাধিক সিঁড়ি ক্ষমতা সহ 5 μs / ধাপের নির্দেশের গতি সরবরাহ করে।পিএমসি-এসএ৫ দ্রুত নির্দেশনা কার্যকরকরণ এবং বৃহত্তর সিঁড়ি ক্ষমতা প্রদান করেইনস্টল করা মেশিনের সিঁড়ি প্রোগ্রামটি SA5 পরিবেশের সাথে সামঞ্জস্যপূর্ণ কিনা তা যাচাই না করে তারা বিনিময়যোগ্য নয়।

প্রশ্ন ২: এলসিডি-মাউন্ট করা প্রধান পিসিবি কী এবং এটি একটি স্বতন্ত্র বোর্ড থেকে কীভাবে আলাদা?

এলসিডি-মাউন্ট করা নকশায়, সিএনসি প্রধান পিসিবি এলসিডি / অপারেটর প্যানেল ইউনিটের পিছনে একীভূত হয় board বোর্ড এবং প্রদর্শন একটি সমন্বিত শারীরিক সমাবেশ। স্বতন্ত্র ডিজাইনে,প্রধান পিসিবি একটি পৃথক নিয়ন্ত্রণ র্যাক ক্যাবিনেটে রয়েছে. উভয়ই একই 21i-A সিএনসি প্ল্যাটফর্ম ব্যবহার করে তবে বিভিন্ন শারীরিক হার্ডওয়্যার। এলসিডি-মাউন্ট করা এবং স্বতন্ত্র প্রধান পিসিবিগুলি শারীরিকভাবে বিনিময়যোগ্য নয়।

প্রশ্ন 3: A20B-8100-0137 প্রতিস্থাপনের জন্য CNC ডেটা ব্যাকআপ প্রয়োজন?

হ্যাঁ. সব সিএনসি তথ্য ব্যাকআপ ¢ প্যারামিটার, PMC সিঁড়ি, টুল তথ্য, প্রোগ্রাম ¢ মূল বোর্ড অপসারণ করার আগে. সিএনসি প্যারামিটার SRAM মেমরি মডিউল বাস, প্রধান PCB নিজেই না,কিন্তু একটি সম্পূর্ণ ব্যাকআপ প্রতিস্থাপন পদ্ধতির সময় কোনো তথ্য ক্ষতির বিরুদ্ধে রক্ষা করে. প্রতিস্থাপন বোর্ড কারখানার ডিফল্ট সঙ্গে আসে.

প্রশ্ন 4: প্রধান পিসিবি ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে কী পরীক্ষা করা উচিত?

কন্ট্রোল পাওয়ার সাপ্লাই ভোল্টেজ চেক করুন ∙ একটি ব্যর্থ পাওয়ার সাপ্লাই একই লক্ষণ উৎপন্ন করে। সমস্ত সংযোগকারী এবং মেমরি মডিউল আসন যাচাই করুন।নির্দিষ্ট ত্রুটির পর্যায়ে সনাক্ত করতে 21i-A রক্ষণাবেক্ষণ ম্যানুয়ালের সাথে বুট-স্টেজের ডায়াগনস্টিক LED রাজ্যগুলি পরীক্ষা করুন. ডিসপ্লে ইনিশিয়ালাইজেশনের পর্যায়ে একটি বুট বন্ধ হয়ে যায় এবং কোনও এলইডি অগ্রসর হয় না তা প্রধান পিসিবি এর আগে পাওয়ার সাপ্লাই সমস্যার ইঙ্গিত দিতে পারে।

প্রশ্ন 5: A20B-8100-0137 কি 21i-B বা 16i-A এর সাথে সামঞ্জস্যপূর্ণ?

নং. A20B-8100-0137 21i-A এলসিডি-মাউন্ট কনফিগারেশনের জন্য নির্দিষ্ট। 21i-B, 16i-A, এবং 18i-A বিভিন্ন প্রধান PCB সিরিজ ব্যবহার করে।21i-B একই A20B-8100 পরিবারের মধ্যে এমনকি বিভিন্ন বোর্ড সংখ্যা ব্যবহার করেঅর্ডার করার আগে নিশ্চিত করুন যে ইনস্টল করা সিএনসি সিরিজ 21i-A এবং বিদ্যমান প্রধান PCB A20B-8100-0137।
