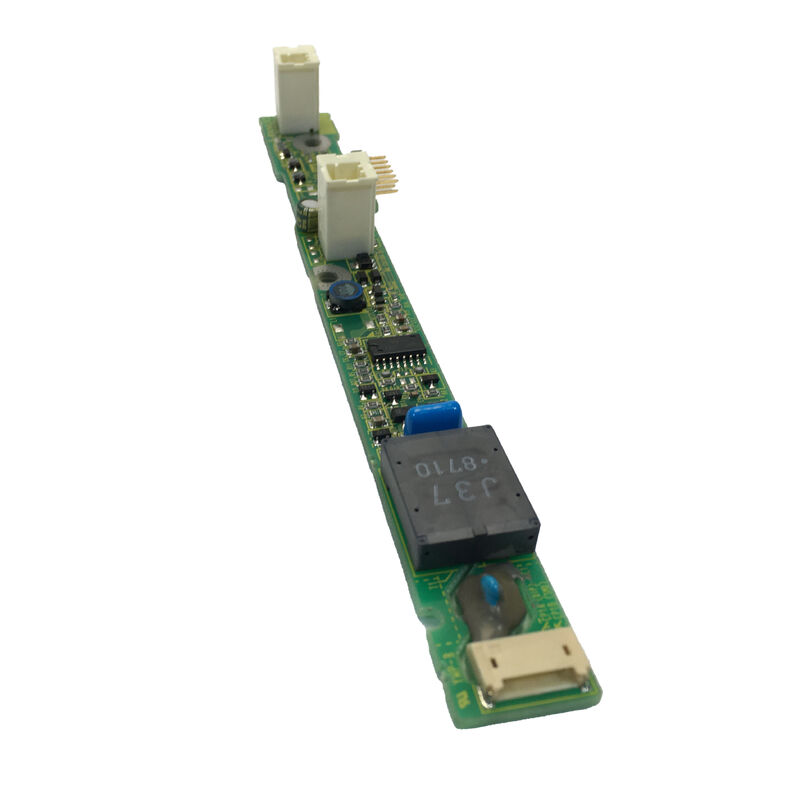

A20B-8002-0703 Fanuc PCB বোর্ড A20B80020703 A2OB-8OO2-O7O3

FANUC A20B-8002-0703 সিএনসি ডিসপ্লে সিস্টেমের জন্য ৮.৪-ইঞ্চি কালার এলসিডি ইনভার্টার

পণ্য পরিচিতি

The FANUC A20B-8002-0703 একটি ৮.৪-ইঞ্চি কালার এলসিডি ইনভার্টার যা ডিসপ্লে-সম্পর্কিত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে স্থিতিশীল স্ক্রিন আলোকসজ্জা এবং নির্ভরযোগ্য ভিজ্যুয়াল পারফরম্যান্স অপরিহার্য। A20B-8002 সিরিজ এর অংশ হিসাবে, এই ইউনিটটি একটি সাধারণ-উদ্দেশ্য নিয়ন্ত্রণ বোর্ডের পরিবর্তে একটি ডেডিকেটেড ডিসপ্লে সাপোর্ট কম্পোনেন্ট হিসাবে অবস্থান করে, যা এটিকে FANUC ইন্টারফেস সিস্টেমগুলির পরিষেবা এবং প্রতিস্থাপনের কাজে বিশেষভাবে প্রাসঙ্গিক করে তোলে।

ব্যবহারিক মেশিন অপারেশনে, ইনভার্টার বিভাগ একটি অত্যন্ত নির্দিষ্ট ভূমিকা পালন করে।

একটি ডিসপ্লেতে একটি অক্ষত এলসিডি প্যানেল এবং কার্যকরী নিয়ন্ত্রণ যুক্তি থাকতে পারে, তবুও যদি ব্যাকলাইট পাওয়ার স্টেজ অস্থির বা ব্যর্থ হয় তবে তা অপাঠ্য থেকে যায়।

এ কারণেই গাঢ়, ম্লান বা অনিয়মিত সিএনসি ডিসপ্লে ত্রুটিগুলির সমস্যা সমাধানে ইনভার্টার বোর্ডগুলি প্রায়শই একটি মূল পরীক্ষা কেন্দ্র।

A20B-8002-0703 একটি পরিষ্কার এবং ব্যবহারযোগ্য স্ক্রিনের জন্য প্রয়োজনীয় আলোকসজ্জা ফাংশন সমর্থন করে ডিসপ্লে চেইনের এই অংশটিকে সম্বোধন করে।

রক্ষণাবেক্ষণ দলগুলির জন্য, এই মডেলের মানটি ফোকাসড সামঞ্জস্য, কার্যকরী সরলতা এবং অপারেটর ইন্টারফেস অ্যাসেম্বলির একটি বৃহত্তর অংশ প্রতিস্থাপন না করে স্বাভাবিক ডিসপ্লে পঠনযোগ্যতা পুনরুদ্ধারে এর উপযোগিতার মধ্যে নিহিত।

দীর্ঘমেয়াদী মেশিন ইনস্টলেশনে, এটি ডিসপ্লে মেরামতের কর্মপ্রবাহের জন্য একটি ব্যবহারিক স্পেয়ার করে তোলে।

প্যারামিটার তথ্য

মূল অ্যাপ্লিকেশন ভ্যালু

• এর জন্য ডিজাইন করা হয়েছে ৮.৪-ইঞ্চি কালার এলসিডি ডিসপ্লে সিস্টেম
• সমর্থন করে স্থিতিশীল ব্যাকলাইট এবং স্ক্রিন দৃশ্যমানতা
• এর জন্য দরকারী ডিসপ্লে মেরামত এবং প্রতিস্থাপন কাজ
• এর জন্য উপযুক্ত FANUC স্ক্রিন অ্যাসেম্বলির রক্ষণাবেক্ষণ
• এর জন্য ব্যবহারিক শিল্প পরিষেবা ইনভেন্টরি

ডিসপ্লে সিস্টেমে এটি কোথায় ফিট করে

এলসিডি প্যানেলের বিপরীতে, ইনভার্টার চিত্র তৈরি করে না। এর কাজ হল ডিসপ্লে অ্যাসেম্বলির আলোকসজ্জা দিকটিকে সমর্থন করা। ফিল্ড সার্ভিসে, এই পার্থক্যটি গুরুত্বপূর্ণ।

একটি মেশিন পটভূমিতে স্বাভাবিকভাবে কাজ করতে পারে যখন ডিসপ্লে কালো বা পড়ার জন্য খুব অন্ধকার দেখায়। অনেক ক্ষেত্রে, সমস্যাটি নিয়ন্ত্রণ প্রসেসর বা এলসিডি প্যানেল নয়, বরং ইনভার্টার স্টেজ যা স্ক্রিন আলোকসজ্জা পাওয়ার করে।

এটি A20B-8002-0703 কে ডিসপ্লে-সম্পর্কিত ত্রুটিগুলির জন্য একটি লক্ষ্যযুক্ত প্রতিস্থাপন উপাদান করে তোলে যেখানে মূল স্ক্রিন কাঠামো সংরক্ষণ করা সম্পূর্ণ ইন্টারফেস অ্যাসেম্বলি পরিবর্তন করার চেয়ে পছন্দনীয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A20B-8002-0703 এর প্রধান কাজ কী?
A20B-8002-0703 একটি ৮.৪-ইঞ্চি কালার ডিসপ্লে সিস্টেমের জন্য এলসিডি ইনভার্টার হিসাবে কাজ করে। শিল্প ব্যবহারে, এর মানে হল যে এটি স্ক্রিন দৃশ্যমান থাকার জন্য প্রয়োজনীয় ব্যাকলাইট পাওয়ার বিভাগকে সমর্থন করে।

যদি ইনভার্টার সঠিকভাবে কাজ না করে, তবে মেশিনটি এখনও চালিত এবং প্রতিক্রিয়াশীল থাকা সত্ত্বেও ডিসপ্লেটি অন্ধকার, অপাঠ্য বা অস্থির দেখাতে পারে।

প্রশ্ন ২: একটি ইনভার্টার বোর্ড এলসিডি প্যানেল থেকে কীভাবে আলাদা?
এলসিডি প্যানেল হল চিত্র-বহনকারী ডিসপ্লে সারফেস, যখন ইনভার্টার স্ক্রিন অ্যাসেম্বলির আলোকসজ্জা দিকটিকে সমর্থন করে। একটি ত্রুটিপূর্ণ ইনভার্টার একটি সুস্থ এলসিডি প্যানেলকে ব্যর্থ দেখাতে পারে।

সেই কারণে, অভিজ্ঞ প্রযুক্তিবিদরা ডিসপ্লে অ্যাসেম্বলি অন্ধভাবে প্রতিস্থাপন করার পরিবর্তে স্ক্রিন সমস্যাগুলিকে প্যানেল ত্রুটি, ইনভার্টার ত্রুটি, কেবল সমস্যা এবং প্রধান-বোর্ড ত্রুটিগুলিতে পৃথক করেন।

প্রশ্ন ৩: কোন লক্ষণগুলি সাধারণত ইনভার্টার সমস্যা নির্দেশ করে?
সাধারণ লক্ষণগুলির মধ্যে রয়েছে কন্ট্রোল সক্রিয় থাকা অবস্থায় একটি কালো স্ক্রিন, একটি ম্লান ডিসপ্লে, ঝিকিমিকি উজ্জ্বলতা, বা একটি স্ক্রিন যা স্টার্টআপে অল্প সময়ের জন্য জ্বলে এবং তারপরে ম্লান হয়ে যায়।

সিএনসি পরিষেবা কাজে, এই লক্ষণগুলি প্রায়শই নির্দেশ করে যে এলসিডি প্যানেল বা প্রধান নিয়ন্ত্রণ বোর্ড বাতিল করার আগে ব্যাকলাইট পাওয়ার স্টেজ পরিদর্শন করা উচিত।

প্রশ্ন ৪: এলসিডি ইনভার্টার বোর্ডগুলির জন্য সঠিক মডেল ম্যাচিং কেন গুরুত্বপূর্ণ?
কারণ ইনভার্টার বোর্ডগুলি নির্দিষ্ট স্ক্রিন অ্যাসেম্বলির বৈদ্যুতিক এবং শারীরিক প্রয়োজনীয়তার সাথে যুক্ত। এমনকি যদি দুটি বোর্ড একই রকম দেখায়, তবে তারা সংযোগকারী বিন্যাস, ডিসপ্লে আকারের উপযুক্ততা বা পাওয়ার বৈশিষ্ট্যে ভিন্ন হতে পারে।

শিল্প রক্ষণাবেক্ষণে, মূল মডেল মেলানো অস্থির উজ্জ্বলতা, অকাল ব্যর্থতা বা ইনস্টলেশন অমিলের ঝুঁকি কমাতে সাহায্য করে।

প্রশ্ন ৫: এই ইনভার্টার প্রতিস্থাপনের আগে কী পরীক্ষা করা উচিত?
প্রযুক্তিবিদদের সঠিক পার্ট নম্বর নিশ্চিত করা উচিত, হারনেস এবং সংযোগকারীগুলি পরিদর্শন করা উচিত, এলসিডি প্যানেলের অবস্থা পরীক্ষা করা উচিত এবং ক্যাবিনেটে তাপ চাপ বা দূষণের লক্ষণ আছে কিনা তা পরীক্ষা করা উচিত।

স্ক্রিন সমস্যাটি আপস্ট্রিম পাওয়ার সমস্যা দ্বারা সৃষ্ট নয় তা যাচাই করাও একটি ভাল অভ্যাস, কারণ একটি ব্যর্থ সরবরাহ অবস্থা কখনও কখনও অনুরূপ লক্ষণ তৈরি করতে পারে।
